Atag HG1 Installationsanleitung

NL GB
Installatievoorschrift
BE
Gaskookplaten
DE Installationsanleitung FR

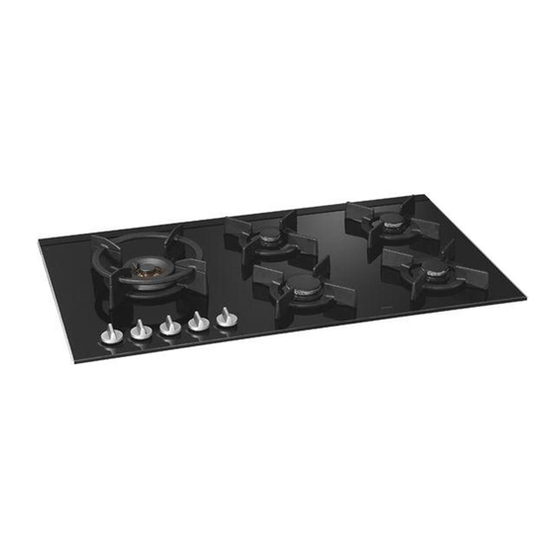

Gas kochmulde
BE
Dit toestel mag alleen door een erkend installateur worden aangesloten. Lees de veiligheidsvoorschriften.
Dieses Gerät darf nur von einem anerkannten Installateur angeschlossen werden! Bitte lesen Sie die Sicherheitsbestimmungen.
The fitting of the appliance should only be carried out by a registered Corgi qualified installer. Please read the safety regulations.
Cet appareil ne peut être installé que par un technicien gazier agréé. Lisez les instructions de sécurité.
Voorbereidingen voor montage/Vorbereitung der Montage/Preparations for installation
Préparation avant installation
Gebruikte pictogrammen/Verwendete Piktogramme/Pictograms used
Pictogrammes utilisés
Belangrijk om te weten/Wichtig zu wissen
Important information/Important à savoir
Gasaansluiting/Gasanschluß/Gas connection
Raccordement du gaz
Elektrische aansluiting/Elektrischer Anschluss
Electrical connection/Branchement électrique
1/2" ISO 228 / EN 10226-1
Class 3
De gasaansluiting moet voldoen aan de nationale en lokale voorschriften.
Zie toestel label voor gas technische gegevens.
Der Gasanschluß muß den nationalen und kommunalen Vorschriften entsprechen.
Siehe Gerätekennzeichnung für gastechnische Daten.
The gas connection must comply with national and local regulations.
See appliance label for technical gas data.
Le branchement au gaz doit satisfaire aux prescriptions nationales et locales.
Voir la plaquette signalétique pour les spécifications techniques relatives au gaz.
A
A (mm) B (mm) C (mm) D (mm) E (mm)
HG1 1114 412 48
HG3 330 522 48
HG6 644 522 45
HG8 794 522 45
HG9 904 522 45
oven
Installation instructions
Gas hobs
Instructions d'installation
Plaque de gaz
05
E
B
C
48 387
48 75
45 69
31 440
45 517
Bereikbaarheid!
Zugänglichkeit!
Accessibility!
Accessibilité!
Vrije ruimte rondom toestel
Freier Raum rundum das Gerät
Free space around appliance
Espace libre autour de l'appareil
A (mm) B (mm) C (mm) D (mm)
HG1 min. 650 min. 900 min. 450 min. 120
HG3 min. 650 min. 600 min. 450 min. 120
HG6 min. 650 min. 600 min. 450 min. 120
HG8 min. 650 min. 750 min. 450 min. 120
HG9 min. 650 min. 900 min. 450 min. 120
220-240 V - 50/60 Hz - max. 20 W
Dit toestel moet altijd geaard zijn/Dieses Gerät muß jederzeit geerdet sein
This appliance must be earthed/Cet appareil doit être mis à la terre
Class I
De elektrische aansluiting moet voldoen aan de nationale en lokale voorschriften.
Der elektrische Anschluß muß den nationalen und kommunalen Vorschriften entsprechen.
The electrical connection must comply with national and local regulations.
Le branchement électrique doit satisfaire aux prescriptions nationales et locales.
F
D
E
E/F
C
A (mm)
HG1 600
HG3 600
HG6 600
HG8 600
HG9 600
y
>60º C
<60º C
x
C
A
H
G
B
D
B (mm) C (mm) D (mm) E (>mm) F (>mm) G
1070 380 60 30 50
290 490 60 30 50
560 490 60 30 50
750 490 60 30 50
860 490 60 30 50
Y: metaal
Metall
y
metal
métal
oven
x
+
B
A
D
H
55 100
55 100
50 100
50 100
50 100
X: veiligheidsslang
Sicherheitsschlauch
safety hose
tuyau flexible de
sécurité
