4.3.1

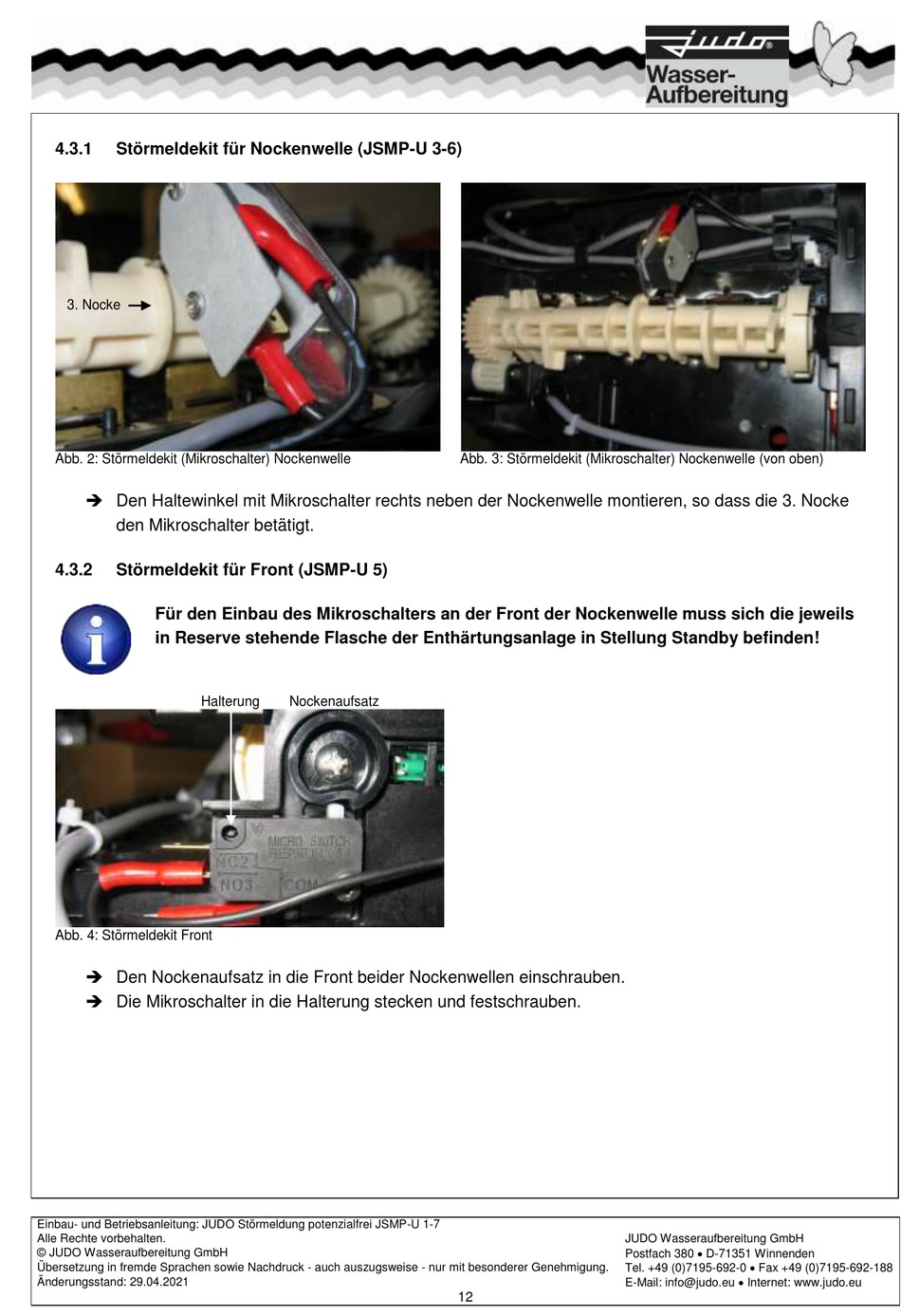

Störmeldekit für Nockenwelle (JSMP-U 3-6)
3. Nocke
Abb. 2: Störmeldekit (Mikroschalter) Nockenwelle
 Den Haltewinkel mit Mikroschalter rechts neben der Nockenwelle montieren, so dass die 3. Nocke
den Mikroschalter betätigt.
4.3.2
Störmeldekit für Front (JSMP-U 5)
Für den Einbau des Mikroschalters an der Front der Nockenwelle muss sich die jeweils
in Reserve stehende Flasche der Enthärtungsanlage in Stellung Standby befinden!
Halterung
Abb. 4: Störmeldekit Front
 Den Nockenaufsatz in die Front beider Nockenwellen einschrauben.
 Die Mikroschalter in die Halterung stecken und festschrauben.
Einbau- und Betriebsanleitung: JUDO Störmeldung potenzialfrei JSMP-U 1-7
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 29.04.2021
Abb. 3: Störmeldekit (Mikroschalter) Nockenwelle (von oben)
Nockenaufsatz
