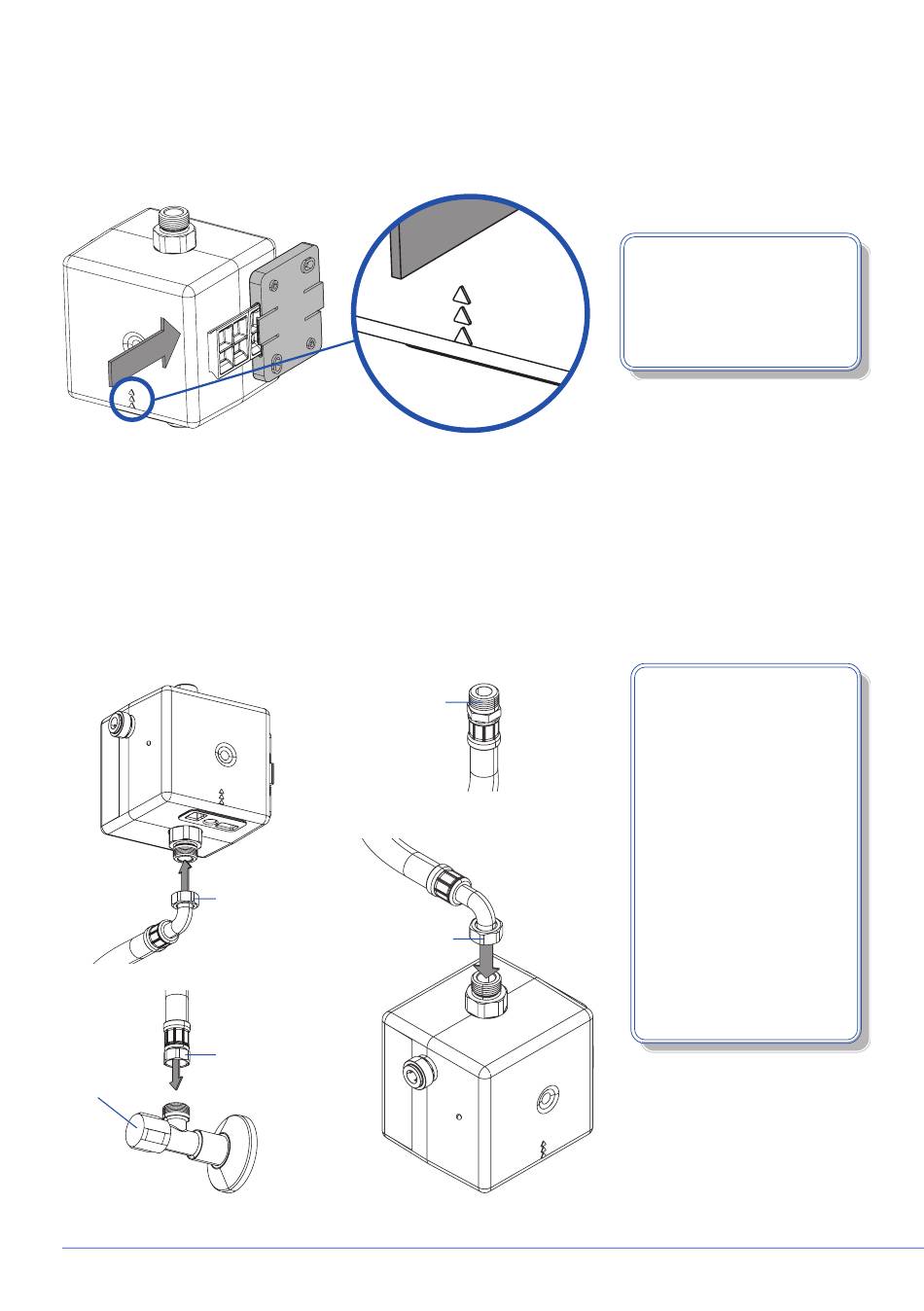

Schieben Sie die HygBox unter Beachtung der Fließrichtung seitlich auf den Wandhalter.
6.2. Anschluss-Set Siphon
•
Montieren Sie die beiden Flexschläuche an der HygBox.
Verbinden Sie den Überwurf ⅜" mit einem Eckventil und den Überwurf ⅜" mit dem Gewinde an der Unter-
seite der HygBox.
Verbinden Sie den Überwurf ⅜" mit dem Gewinde an der Oberseite der HygBox und das Außengewinde ⅜"
mit der Auslaufarmatur.
Überwurf ⅜"
Überwurf ⅜"
Eckventil
Montage, Inbetriebnahme, Bedienung und Wartung HygBox Connect
⅜" AG
Überwurf ⅜"
Die Pfeile auf dem Ge-
häuse markieren die
Fließrichtung!
Um mehrere Mon-
tagemöglichkeiten
abzudecken, liegt
dem Anschluss-Set
Siphon zur Verbin-
dung der Anschluss-
armatur mit der
HygBox unter Be-
rücksichtigung der
vorhandenen Mon-
tagesituation ein
zweiter Flexschlauch
zur Verwendung bei.
