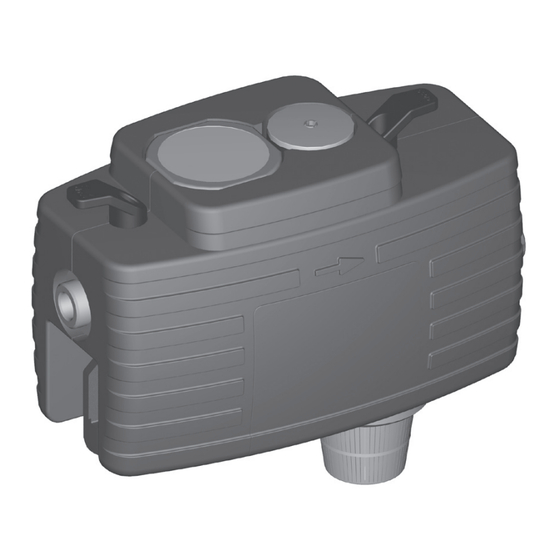

Verwendungsbereich Montage Montieren Sie die mitgelieferte Wandhalterung an der Wand. Das SYR-AnschlussCenter 3200 All-in-one dient als Basis für nachfüllbare Kartuschen. Achten Sie darauf, dass die Anschlussleitung so ausgeführt wird, dass keine Stagnation entsteht und dass das austre- Es liefert wahlweise enthärtetes, vollentsalztes oder vol- tende Wasser mit freiem Gefälle ablaufen kann.
Seite 3
Vorbereitung Kartusche auswählen HWE / HVE / HVE Plus Als nächstes müssen Sie in zwei Schritten die verwendete Kartusche angeben. Benutzen Sie das Härtemessbesteck zur Bestimmung der Rohwasserhärte. Entnehmen Sie an einer beliebigen Zapf- Wählen Sie zuerst die Art der Wasserbehandlung (HWE, HVE, stelle vor der Heizungsanlage Rohwasser und messen Sie HVE plus) mit der - oder...
Änderung zu speichern. Benutzen Sie zur Bestimmung der Ausgangsqualität das Folgende Bestätigung erscheint: Leitfähigkeitsmessgerät (3200.15.905). Entnehmen Sie an dem Entleerungsventil (siehe Seite 2) behandeltes Wasser und messen bzw. kontrollieren Sie die Leitfähigkeit des Was- sers (<100µs) bzw. die Herstellerangaben des Herstellers nach VDI 2035/I.
Lösen Sie mit einem Schraubendreher die Feststellschraube Anzeigen des Druckminderers. Während der Befüllung zeigt das Display den aktuellen Vo- lumenstrom an. Findet kein Durchfluss statt, zeigt ein einfacher Druck auf -Taste das bisher erfasste Volumen seit dem letzten Kartuschenwechsel an. Drehen Sie zur Senkung des Fülldrucks den Einstellgriff in Richtung Minus (-) und zur Erhöhung in Richtung Plus (+).
Montieren Sie die Wartungskugelhähne an Stelle der Mano- er eingangseitige Kugelhahn kann um 180° ge- stopfen. dreht werden, um die Wartung des Sieb zu er- leichtern. Schließen Sie nach Beendigung des Füllvorgangs die beiden Absperrungern, um eine unkontrollierte Nachbefüllung zu vermeiden.
Seite 7
Öffnen Sie das Nadelventil 1 und lassen Sie über das Nadel- ventil 1 langsam den Druck ab (wenige Tropfen). Öffnen Sie die beiden Absperrungen. Schließen Sie das Nadelventil wieder. Beobachten Sie den Ablauftrichter. Der Differenzdruck muss über 140mbar liegen und der Eingangsrückflussverhinderer (RV1) muss wieder völ- Demontage Manometer lig schließen, ansonsten liegt eine Verschmutzung oder ein mechanischer Defekt vor.
Seite 8
Ziehen Sie die Patrone unter leichtem Drehen heraus und Demontage Systemtrenner reinigen Sie ggfs. die Patrone mit klarem Trinkwasser. Die Demontage des Systemtrenners ist bei einem Defekt erforderlich und wenn die Systemtrenner-Kartusche ver- schmutzt ist und gereinigt werden muss. Schließen Sie die ein- und ausgangsseitigen Absperrungen. Demontage RV 2 Drehen Sie das Werkzeug um und setzen Sie das Werkzeug von oben auf den Rückflussverhinderer 2.
Schließen Sie die ein- und ausgangsseitige Absperrung. Demontage Schmutzfänger Drehen Sie den Druckminderer mit Hilfe des Ringschlüssels Schließen Sie die ein- und ausgangsseitige Absperrung. (Zubehör 4807.00.906) gegen den Uhrzeigersinnn heraus und reinigen Sie Ihn mit klarem kalten Wasser. Zusammenbau in umgekehrter Reihenfolge. chtung: Drehen Sie zum Absperren den Griff der Absperrung auf die Seite, von der Sie das Sieb Öffnen Sie wieder die Kugelhähne.
Seite 10
Maße AnschlussCenter All-in-one Nennweite DN 20 R ½“ L (mm) Baumaße T (mm) 91 - 113,5 (verstellbar) t (mm) H (mm) 424 (4-Liter-Kartusche 544 (7-Liter-Kartusche) 983 (14-Liter-Kartusche) 992 (30-Liter-Kartusche)
