Verwendungsbereich

Das SYR-AnschlussCenter 3200 All-in-one dient als Basis für
nachfüllbare Kartuschen.
Es liefert wahlweise enthärtetes, vollentsalztes oder vol-
lentsalztes Wasser mit pH-Wert-Stabilisierung für die Hei-
zung nach VDI-Richtlinie 2035 Blatt 1 und schützt Heizungs-
anlagen vor Kalkablagerungen.
Es dient auch zur Automatisierung des Füllvorgangs bei
Warmwasserheizungsanlagen.
Der eingebaute Systemtrenner BA nach DIN EN 1717 verhin-
dert ein Rückfließen des Heizungswassers in die Trinkwas-
serleitung.
In dieser Kombination ist der direkte Festanschluss von
Trinkwasser an die Heizungsanlage nach DIN EN 1717 zuge-
lassen.
Der integrierte Druckminderer sorgt für den korrekten und
konstanten Druck der Anlage.
Ausführung
Das AnschlussCenter All-in-one beeinhaltet eine digitale
Kapazitätskontrolle, eine ein- und ausgangsseitige Ab-
sperrung, einen Entnahmestutzen für Weichwasser, einen
Titriertest, eine Wandhalterung zur Montage, einen Sys-
temtrenner BA nach DIN EN 1717, Ablauftrichter, Prüfvor-
richtungen, Druckminderer, Schmutzfänger und Manometer.
Einstellbereich des Druckminderers zwischen 1 und 5 bar.
Beidseitige Verschraubungen.
Zusätzlich kann das Oberteil der digitalen Kapazitätskon-
trolle nach dem Lösen der Schrauben in 90°-Schritten ge-
dreht werden.
Passend zum AnschlussCenter müssen einmalig die bereits
gefüllten Kartuschen bestellt werden. Die Kartuschen sind
lieferbar als 4, 7, 14 und 30 Liter Varianten als HWE (Hei-
zungswasserenthärtung) HVE (Heizungsvollentsalzung) und
HVE Plus (pH-Wert-Stabilisierung) und können mit dem ent-
sprechenden Granulat nachgefüllt werden.
Der eingebaute Druckminderer gewährleistet einen kon-
stanten eingestellten Ausgangsdruck, damit die Heizungs-
anlage während des Füllvorganges vor ungewolltem Über-
druck geschützt wird.
Gehäuse aus Pressmessing. Innenteile und Ablauftrichter
aus hochwertigem Kunststoff und NBR.
Die vom Trinkwasser berührten Kunststoffteile und Elasto-
mere entsprechen der KTW-Leitlinie des Umweltbundes-
amtes.
2

Montage

Montieren Sie die mitgelieferte Wandhalterung an der Wand.
Achten Sie darauf, dass die Anschlussleitung so ausgeführt
wird, dass keine Stagnation entsteht und dass das austre-
tende Wasser mit freiem Gefälle ablaufen kann.
Spülen Sie vor der Installation des AnschlussCenters sorg-
fältig die Rohrleitung.

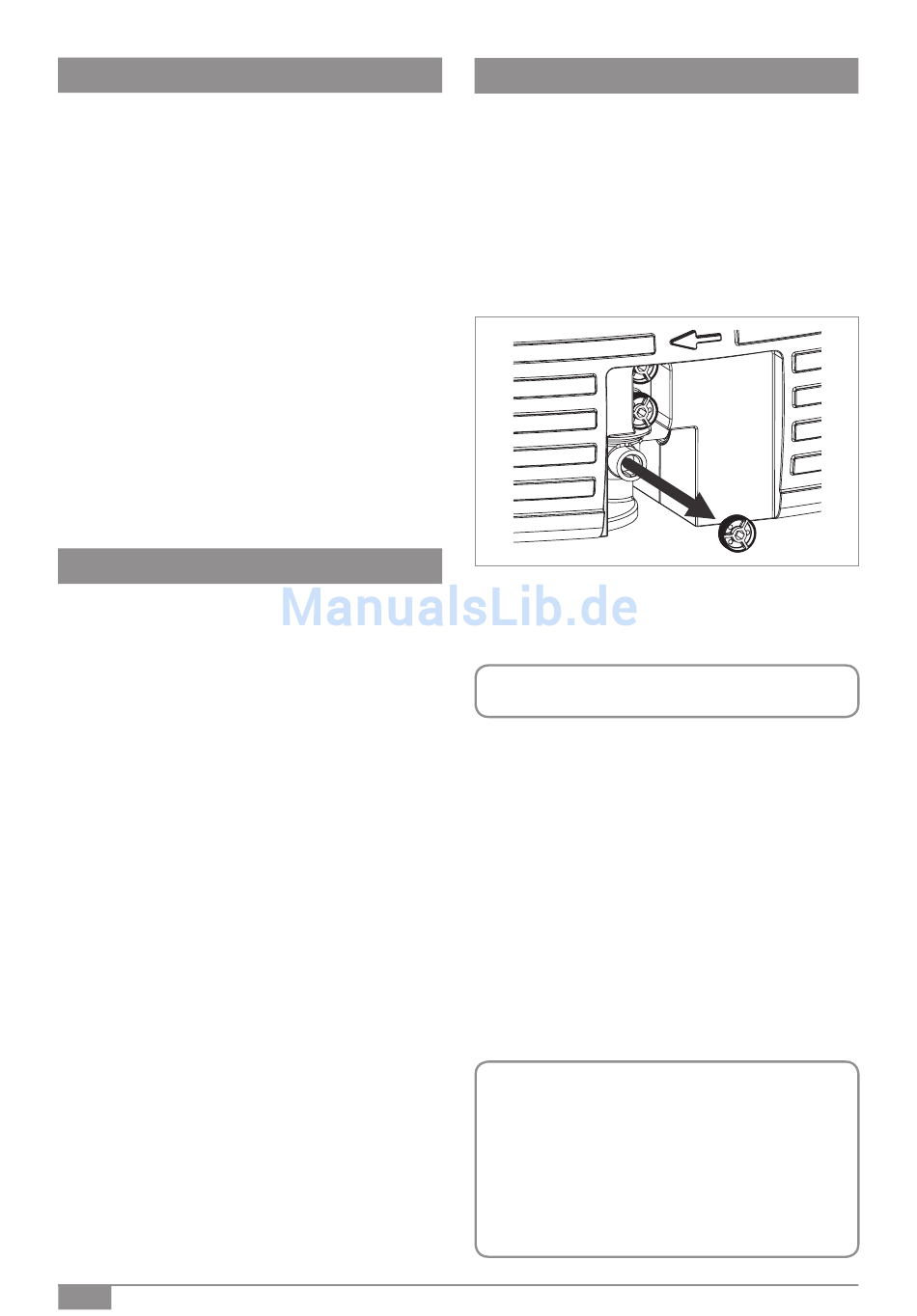

Entfernen Sie den unteren Manometer-Stopfen des integ-
rierten Systemtrenners.
Befestigen Sie an dieser Stelle des AnschlussCenters die
Wandhalterung und arretieren Sie sie mit Hilfe der Ver-
schraubungen.
Die Wandhalterung kann wahlweise auf beiden Seiten
montiert werden.
Montieren Sie auf der anderen Seite das Entleerungsventil.
Ein gut zugänglicher Einbauort vereinfacht Wartung und
Inspektion. Es ist darauf zu achten, dass der Einbauort vor
Überflutung und Frost geschützt und gut belüftet ist. Die
Ablaufleitung ist mit ausreichender Kapazität vorzusehen.
Damit eine dauerhafte und einwandfreie Funktion gewähr-
leistet werden kann, empfehlen wir den Einbau eines Trink-
wasserfilters nach DIN EN 13443, Teil 1 unmittelbar nach der
Wasserzähleinrichtung.
Ebenfalls sind die Wartungsintervalle des Systemtrenners
BA einzuhalten. Zum Anschluss des Trichters an das Abwas-
sersystem ist die gültige Norm DIN EN 12056 zu beachten.
H
inweis: Bei Verwendung der 14 und 30 Liter Kar-
tuschen wird das Sieb im AnschlussCenter nicht
benötigt und kann entfernt werden! Die Kartusche
wird direkt auf das AnschlussCenter geschraubt.
Bitte entfernen Sie vor der Montage dieser Kartu-
schen den O-Ring am Anschluss-Center.
(Siehe separate Anleitung zu den 14- und 30 Liter
Kartuschen 9.3200.24)
