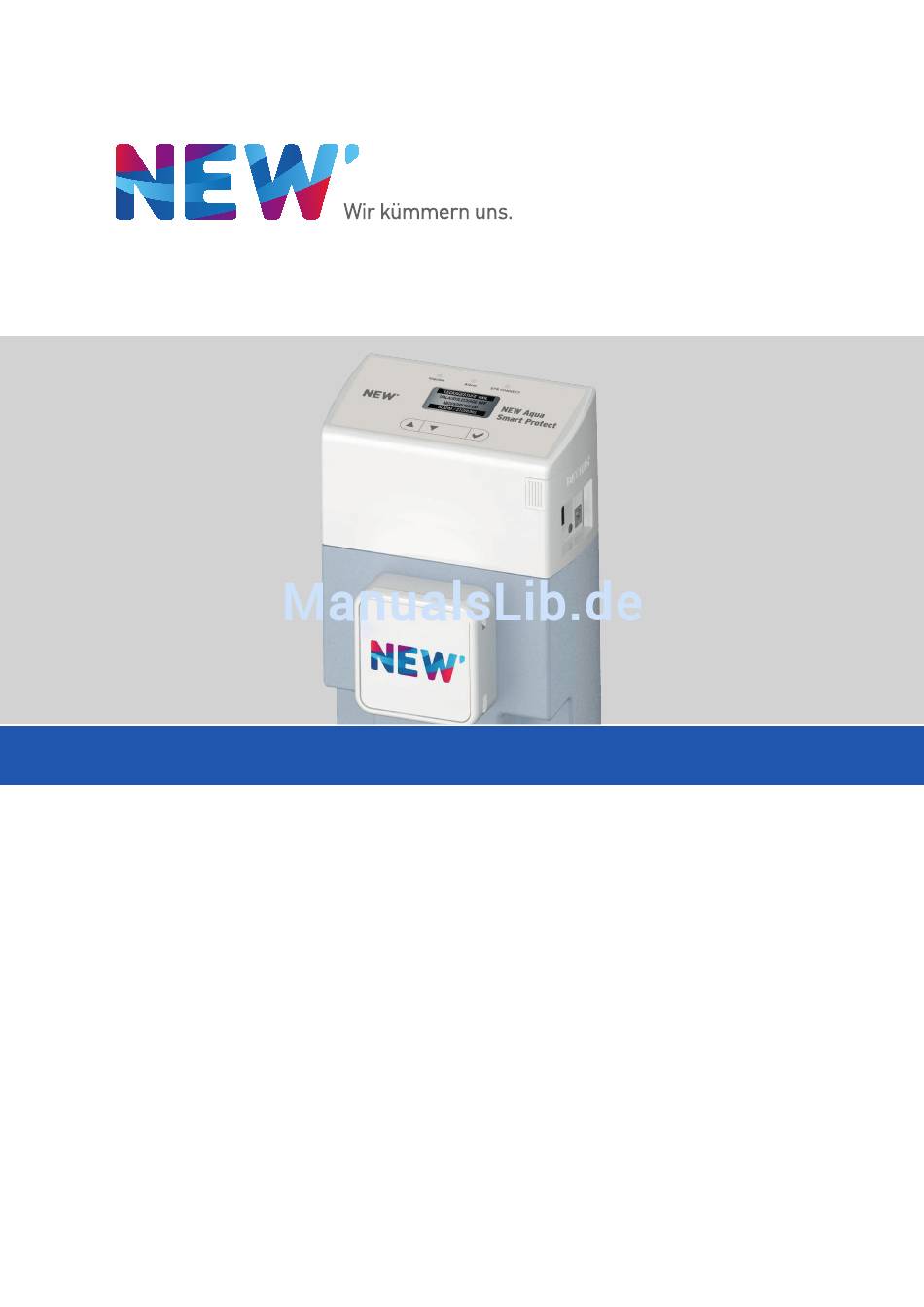

- Seite 1 NEW Aqua Smart Protect Betriebsanleitung (deutsche Originalversion)
- Seite 2 Herausgeber/Hersteller SYR Hans Sasserath GmbH & Co. KG Mühlenstrasse 62 41352 Korschenbroich © SYR Hans Sasserath GmbH & Co. KG Der Nachdruck dieser Anleitung, auch auszugsweise, ist nur mit schriftlicher Einwilligung der Hans Sasserath Gmbh & Co. KG zuge- lassen.
-
Seite 3: Inhaltsverzeichnis
10.1. NEW Aqua Smart Protect ........24... -
Seite 4: Allgemeines
Allgemeines Allgemeines 1.1. Hinweise zur Betriebsanleitung mit Ihrem Leckageschutz NEW Aqua Smart Protect. Sie ist Bestandteil des Lieferumfangs und muss für den Benutzer jederzeit zu- gänglich aufbewahrt werden. Bedingt durch die technische Entwicklung können Abbildungen und Beschrei- bungen in dieser Betriebsanleitung von dem tatsächlich gelieferten Leckage- schutz NEW Aqua Smart Protect leicht abweichen. -
Seite 5: Urheberschutz
Ohne die ausdrückliche Genehmigung von SYR und NEW dürfen diese Unter- men, zugänglich gemacht werden. Beachten Sie, dass für den Leckageschutz NEW Aqua Smart Protect ein Pa- tentschutz besteht. 1.4. Garantie Der Hersteller übernimmt die Garantie gemäß den Verkaufs- und Lieferbedin- gungen. -
Seite 6: Sicherheit
Der NEW Aqua Smart Protect ist ein effektiver Leckageschutz nach DVGW VP 638 für Wohnungen und Einfamilienhäuser. Das Gerät ist adaptierbar auf alle SYR Flansche DN 20 bis DN 32. Ein 100 %-iger Schutz gegen Wasser- schäden kann systembedingt nicht garantiert werden. -
Seite 7: Wartungs- Und Reparaturarbeiten
Sicherheit 2.4. Wartungs- und Reparaturarbeiten Wartungs- und Reparaturarbeiten dürfen nur von geschultem autorisierten Fachpersonal durchgeführt werden. Dies sind Personen, die auf Grund von Ausbildung, Unterweisung oder Erfahrung berechtigt worden sind, die jeweils erforderlichen Tätigkeiten auszuführen und dabei mögliche Gefahren erkennen und vermeiden können. -
Seite 8: Aufbau Und Funktion
Aufbau und Funktion Aufbau und Funktion 3.1. Lieferumfang Abb. 1: Lieferumfang NEW Aqua Smart Protect Legende 1 Elektronikeinheit 2 Isolierschalen 3 Verschlusskappe 4 Leckageschutz-Ventil 5 Netzadapter 6 Bodensensor 7 Batterien (4x AAA) 8 Betriebsanleitung 9 Schlüssel für Not-Auf Funktion 10 Dichtungspaket 3.2. -
Seite 9: Aufbau
Aufbau und Funktion 3.3. Aufbau Abb. 2: Aufbau NEW Aqua Smart Protect Legende 1 LCD-Display 2 LEDs zur Statusanzeige 3 Bedientasten 4 Batterienfach 5 Anschluss Netzadapter (9V DC) 6 Anschluss für Feuchtigkeitssensor 7 LAN-Anschluss 9 Temperatursensor 10 Drucksensor 11 Isolierschalen... -
Seite 10: Funktion
3.4. Funktion Der NEW Aqua Smart Protect ist ein effektives Leckageschutz-System nach DVGW VP 638. Es ist adaptierbar auf alle SYR Flansche DN 20 bis DN 32. Durch ständige Überwachung wird eine Leckage frühzeitig erkannt und durch automati- sches Absperren der Wasserversorgung ein Wasserschaden verringert. -
Seite 11: Montage Und Inbetriebnahme
Montage und Inbetriebnahme Montage und Inbetriebnahme 5.1. Sicherheitshinweise zur Montage und Inbetriebnahme Die Montage und Inbetriebnahme des NEW Aqua Smart Protect darf nur von autorisiertem, ausgebildetem und unterwiesenem Fachpersonal ausgeführt werden, welches über die entsprechenden Kenntnisse verfügt. Die allgemeinen Sicherheitsbestimmungen für Trinkwasserinstallationen sind einzuhalten. -
Seite 12: Montage
Bauen Sie den Universal- Beachten Sie unbedingt vor. die Fließrichtung! 5.2.2. Montage des NEW Aqua Smart Protect Der NEW Aqua Smart Protect ist auf alle SYR Flansche DN 20 bis DN 32 ad- Hinweis: aptierbar. Bei kontinuierlicher Ent- nahme (z. B. Schwimm- badbefüllung) - Seite 13 Abb. 4: Batterien einlegen Schließen Sie ein Netzwerkkabel (1, Abb. 5) und den Netzadapter (2) an den NEW Aqua Smart Protect an. Abb. 5: Anschlüsse am NEW Aqua Smart Protect Stecken Sie das Netzwerkkabel und den Netzadapter in die dafür vorgese- henen Anschlussbuchsen.
-
Seite 14: Inbetriebnahme
- matisch eine IP-Adres- se zu gewiesen wird. Abb. 6: Isolierschalen anbringen 5.3. Inbetriebnahme Der NEW Aqua Smart Protect geht in Betrieb sobald Spannung (Netzadapter, Hinweis: Batterien) anliegt. Sind Batterien einge- Das System fährt zunächst in die Stellung „Geschlossen“. -
Seite 15: Bedienung
Bedienung Bedienung 6.1. Bedienung am NEW Aqua Smart Protect drei LED zur Statusanzeige (Impuls, Störung und SYR Connect) sowie drei Tas- ten zur Bedienung ( Abb. 7: Symbol Taste/LED Bedeutung Bestätigung und Speichern der Eingaben bzw. zum Wechseln Bestätigen der Menüs. - Seite 16 Absperrung ? Absperrung AUF Absperrung Absperrung AUF Q = 380 l/h Temporär aus 0:59 h Ventil schließt…. Keine Netzspannung Batteriewechsel Kein SYR-Connect Anwesend, Stufe 400L Wasserentnahme Abwesend, Stufe 20L LS temporär aus Absperren Netzteil fehlt Batterien leer Kein Internet Leckage bei 100 L...
-
Seite 17: Einstellbare Parameter
Bedienung 6.1.1. Einstellbare Parameter Die folgende Tabelle zeigt die einstellbaren Parameter. Parameter Einstellbereich Werkseinstellung Basismenü Anwesenheits-Leckage 100 l ... 1.500 l 400 l (Stufe Anwesend) Abwesenheits-Leckage Aus, 10 l ... 100 l (Stufe Abwesend) Leckageschutz temporär aus 0 .. 8 h Nein Absperrung Auf, Zu... - Seite 18 Bedienung Parameter Einstellbereich Werkseinstellung System- und Geräteinfo Firmware NEW Aqua Smart Protect VX.X Serien-Nummer 12345678 Code-Nummer 123456789 Batteriespannung 0 ... 6 V Temperatur Fehlerspeicher Einige wichtige Begriffe des Menüs werden in folgender Tabelle mit Beispielen erklärt. Funktion Erklärung Anwesenheits-Leckage stelle ohne zeitliche Begrenzung Beispiel: Die Zapfstelle mit der größten Entnahme ist eine Badewanne.
-
Seite 19: Einstellung Der Anwesenheits-Leckage Am Gerät (Ohne Eingestecktes Lan-Kabel)
Bestätigen Sie die Einstellung mit der Taste 6.1.3. Not-Auf-Funktion Die Not-Auf-Funktion dient der manuellen Entsperrung im Fall einer Absperrung durch den NEW Aqua Smart Protect und eines gleichzeitigen Stromausfalles (keine Batterien eingelegt bzw. Batterien leer). Lösen Sie alle seitlichen Steckverbindungen und trennen Sie den 7-poligen Adapter (1, Abb. - Seite 20 Durch den manuellen Eingriff passt die Steuerung noch nicht wie- der auf das Gerät! Stecken Sie zur Wiederinbetriebnahme die Steuerung nicht auf den NEW Aqua Smart Protect! Verbinden Sie die Steuerung wieder mit dem Stromnetz oder legen Sie Bat- terien ein.
-
Seite 21: Bedienung Über Aqua Smart Protect-App
Bedienung 6.2. Bedienung über Aqua Smart Protect-App Alternativ zur Bedienung am Gerät können Sie die Basis-Einstellungen auch über Ihr Smartphone vornehmen. Laden Sie dazu die Aqua Smart Protect-App auf Ihr Smartphone oder nutzen Sie Ihren Web-Browser (http://www.new-asp. beiliegenden Kurzbedienungsanleitung. Abb. 11:... -
Seite 22: Wartung
Wartung Wartung Wir empfehlen ein Wartungsintervall von 2 Jahren. Achtung! Reinigen Sie die Kunststoffteile nicht mit lösungsmittelhaltigen Störungen Eine Störung wird durch optische und akustische Meldungen (Buzzer) ange- Hinweis: zeigt. Zusätzlich wird die Störung extern an ein Smartphone oder einen PC per Die Buzzerfunktion muss e-mail gemeldet. -
Seite 23: Demontage Und Entsorgung
Schutzstufe an bzw. beseitigen Sie die Leckage. Demontage und Entsorgung 9.1. Demontage Ein nicht mehr funktionsfähiger NEW Aqua Smart Protect muss demontiert und einer umweltgerechten Entsorgung zugeführt werden. Entfernen Sie den Netzadapter und das Netzwerkkabel. 9.2. Entsorgung Sofern keine Rücknahme- oder Entsorgungsvereinbarung getroffen wurde, füh-... -
Seite 24: Technische Daten
Technische Daten 10. Technische Daten 10.1. NEW Aqua Smart Protect Einheit NEW Aqua Smart Protect Spannung Netzadapter V DC Batterien 4 x AAA Schutzart IP 21 Max. Belastung externer potentialfreier Kontakt Externer Eingang IN2 V / mA mind. 12 / 20... -
Seite 25: Abmessungen
Technische Daten 10.3. Abmessungen 131,5 Abb. 12: Maßzeichnung NEW Aqua Smart Protect... - Seite 28 9.2421.43 19/17 • Technische und inhaltliche Änderungen vorbehalten • Angaben ohne Gewähr...
