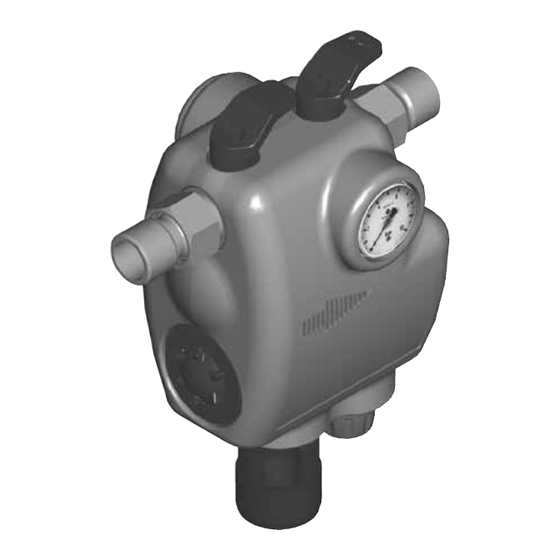

- Seite 1 Haustechnik mit System Bedienungsanleitung FüllCombi BA plus...
-
Seite 2: Einbau
lauftrichter senkrecht nach unten zeigt, damit Verwendungsbereich das austretende Wasser mit freiem Gefälle ab- Die FüllCombi BA Plus 6628 dient zur Automa- laufen kann. tisierung des Füllvorgangs bei Warmwasserhei- zungsanlagen. Ein gut zugänglicher Einbauort vereinfacht War- tung und Inspektion. Es ist darauf zu achten, Der eingebaute Systemtrenner BA nach DIN EN dass der Einbauort vor Überflutung und Frost 1717 verhindert ein Rückfließen des Heizungs-... - Seite 3 Entfernen Sie die Manometerstopfen 1 + 2, um die Armatur drucklos zu machen und montieren Sie Wartungskugelhähne. Ggfs. den Druck der Heizungsanlage auf den gewünschten Fülldruck absenken bzw. erhö- hen. Nach Erreichen des gewünschten Druckwertes die Kappe des Druckminderers wieder nach oben drücken.
- Seite 4 Montieren Sie das Messgerät und öffnen Sie die Öffnen Sie das Nadelventil 1 weiter und ent- beiden Absperrungen. lasten Sie die Mitteldruckzone so lange, bis sie vollständig entleert ist. Überprüfung RV 2 Zur Überprüfung des Ausgangsrückflussverhin- derers (RV 2) muss zuvor die Mitteldruckzone vollständig entleert sein.
- Seite 5 Öffnen Sie die beiden Absperrungen. Ziehen Sie die Patrone aus dem Körper der Füll- Combi BA Plus heraus. Wechsel Systemtrenner- Patrone Reinigen Sie die Patrone mit kaltem, klaren Wasser bzw. tauschen Sie die Patrone aus. Bei Defekt oder Verschmutzung muss die Sys- temtrenner - Patrone getauscht bzw.
-
Seite 6: Technische Daten
Öffnen Sie wieder die beiden Absperrungen. Überprüfen Sie nach dem Ausbau bzw. Wechsel der Systemtrenner-Patrone erneut die Funktion, wie im Kapitel „Überprüfung der Trennfunktion des Entlastungsventils“ und Überprüfung RV2“ auf den Seiten 3 und 4 beschrieben. Sowohl die Wartung als auch ein Austausch sind zu dokumentieren. - Seite 7 Maße FüllCombi BA Plus Nennweite DN 15 Baumaße R ¾“ 188,7 (mm) 48,1 (mm) 191,4 (mm) 117,4 (mm) 40 (mm)
- Seite 8 Ablauftrichter Systemtrenner - Patrone Ringschlüssel 6628.00.917 4807.00.906 Hans Sasserath & Co. KG • Tel.: +49 2161 6105-0 • Fax: +49 2161 6105-20 Mühlenstraße 62 • D-41352 Korschenbroich • info@SYR.de • www.SYR.de printed in Germany - 9.6628.02 1207 - Änderungen vorbehalten...
