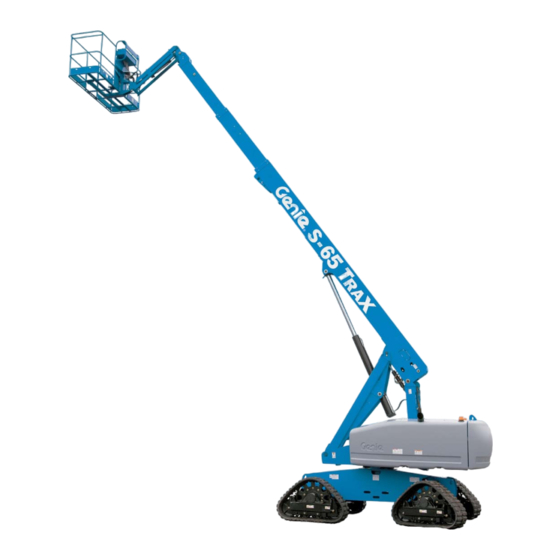

Bedienungsanleitung Seriennummernbereich S-60 nach S6010-21000 S-65 Wartungsinformationen Übersetzung der Original-Anleitung Third Edition Second Printing Part No. T107110GR...
Dritte Auflage: Zweiter Druck, September 2011 Internet: www.genielift.com E-Mail: awp.techpub@terex.com „Genie“ ist in den USA und vielen anderen Ländern eine eingetragene Marke von Terex South Dakota. „S“ ist eine Marke von Terex South Dakota. Erfüllt die EC-Richtlinie 2006/42/EC Siehe die EC-Konformitätserklärung...
Einleitung Besitzer, Benutzer und Bediener: Wir bedanken uns, dass Sie sich für eine Maschine von Genie entschieden haben. Wir legen größten Wert darauf, dass die Sicherheit aller Benutzer gewährleistet ist. Dabei sind wir auf Ihre Mithilfe Gefahr angewiesen. Als Benutzer und Bediener einer...
Unfällen führen kann. Wird verwendet, wenn eine Gefahr VORSICHT besteht, die bei Nichtbeachtung zu Gelb leichten oder mittelschweren Verletzungen führen kann. Wird verwendet, wenn eine Gefahr besteht, die bei Nichtbeachtung zu Blau Sachschäden führen kann. S-60 TRAX • S-65 TRAX Teile-Nr. T107110GR...
Ausleger ausgelöst wird Kippgefahr Bedienungs- Alle Arbeiten an Plattform bergab: Plattform bergauf: anleitung lesen abgedeckten Bereichen dürfen 1 Ausleger 1 Ausleger nur von geschultem einfahren senken Wartungspersonal 2 Ausleger 2 Ausleger ausgeführt werden. senken einfahren Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
Seite 6
Todesgefahr durch Kontakt vermeiden Anweisungen für Anweisungen für Stromschlag das Festbinden das Festbinden 400N Explosionsgefahr Bei Maschinen mit Maximale Windge- Maximale Glühkerzen dürfen schwindigkeit Seitenkraft weder Äther noch andere energiereiche Starthilfsmittel verwendet werden. S-60 TRAX • S-65 TRAX Teile-Nr. T107110GR...
114251 A 50 to 200KV 4.6 m 200 to 350KV 6.1 m 350 to 500KV 7.6 m 500 to 750KV 10.6 m 750 to 1000KV 13.7 m 133067 A 82472 B 82548 82481 Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
Seite 8
114473 82601 82671 227 kg < = 82487 227 kg 82601 B 82547 82601 340 kg oder 82547 82604 < = 340 kg 82547 B 82604 12.5 m/sec 82604 B 82671 82671 C S-60 TRAX • S-65 TRAX Teile-Nr. T107110GR...
Seite 9
200 to 350KV 6.1 m 350 to 500KV 7.6 m 500 to 750KV 10.6 m 750 to 1000KV 13.7 m 133067 A 114252 114252 A 82671 114252 82473 114247 133067 82548 133263 82472 133263 Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
Das Bedienpersonal muss alle am Arbeitsplatz geltenden firmeninternen und behördlichen Vorschriften für die Verwendung von Schutzvorrichtungen befolgen. Alle Vorrichtungen zum Schutz vor Stürzen müssen die behördlichen Bestimmungen erfüllen und entsprechend den Anweisungen des Herstellers überprüft und verwendet werden. S-60 TRAX • S-65 TRAX Teile-Nr. T107110GR...
Die Sicherheitsbestimmungen und vermeiden Sie das Arbeiten bei starkem oder Bedienungsanweisungen gelten auch dann für die böigem Wind. Modelle S-60 TRAX und S-65 TRAX, wenn auf den Halten Sie sich fern Abbildungen keine Ketten zu sehen sind. von der Maschine,...
Seite 12
Bedienungsanleitung Dritte Auflage • Zweiter Druck Sicherheit am Arbeitsplatz Ausleger von S-60 TRAX mit 340 kg Kapazität: Wenn der Neigungsalarm bei abgesenktem Verbinden Sie eine Plattform mit einer Kapazität Ausleger ausgelöst wird: Der Auslegerarm darf von 340 kg nicht mit einer Maschine, die eine nicht über die waagerechte Stellung hinaus...
Seite 13
Ersetzen Sie niemals Teile, die für die Stabilität der Gefahrensituationen. Maschine wichtig sind, durch Teile mit abweichendem Gewicht oder anderen Verwenden Sie die Spezifikationen. Maschine nicht als Kran. Verwenden Sie den Ausleger nicht zum Schieben der Maschine oder anderer Gegenstände. Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
Plattform sicher gehandhabt werden Hinweis: Der zulässige Gefällebereich ist von der können. Bodenbeschaffenheit und Reifenhaftung abhängig. Die Maschine darf nicht auf einer beweglichen oder mobilen Fläche oder auf einem Fahrzeug eingesetzt werden. S-60 TRAX • S-65 TRAX Teile-Nr. T107110GR...
Seite 15
Maschine in eingefahrener Position befinden und die Plattform muss in Bodenhöhe Beachten und verwenden Sie für die Fahr- und platziert sein. Lenkfunktionen die farbkodierten Richtungspfeile auf der Plattformsteuerung und am Fahrgestell. Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
Zigaretten. Die Maschine darf nicht verwendet werden, wenn sich in der näheren Umgebung möglicherweise entzündliche oder explosive Gase bzw. Partikel befinden. Motoren, die mit Glühkerzen ausgestattet sind, dürfen nicht mit Äther besprüht werden. S-60 TRAX • S-65 TRAX Teile-Nr. T107110GR...
Seite 17
Halten Sie die Maschine sauber, um den Todesgefahr durch Stromschlag ordnungsgemäßen und sicheren Betrieb zu gewährleisten. Entfernen Sie Schmutz, Schutt und Vermeiden Sie das Berühren von elektrischen für die Wartung benötigte Werkzeuge aus dem Kontakten. Kettenfahrwerk. Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
Seite 18
Schließen Sie das positive Kabel an den mit einer befindet (in den USA entsprechend OSHA- Drehverriegelung versehenen Anschluss am Regel 1926.352(d)). Drehtisch und an der Plattform an. Verbinden Sie das negative Kabel mit dem Erdungsstift am Drehtisch und an der Plattform. S-60 TRAX • S-65 TRAX Teile-Nr. T107110GR...
Seite 19
Maximale Plattenfläche: 3 m kein horizontaler oder seitlicher Druck auf die Maschine ausgeübt wird. Todesgefahr durch Stromschlag: Es muss immer ausreichend Abstand zwischen den Rohren und unter Strom stehenden elektrischen Leitern eingehalten werden. Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
Ketten liegt. 4 Schalten Sie den Schlüsselschalter in die Stellung , und ziehen Sie den Schlüssel ab, um die Maschine gegen unbefugte Inbetriebnahme zu sichern. 5 Sichern Sie die Maschine mit einem Wegrollschutz. S-60 TRAX • S-65 TRAX Teile-Nr. T107110GR...
Seite 23
21 Proportionaler Steuerhebel mit zwei Achsen zum · Hase: durch Fußschalter aktivierte hohe Heben/Senken des Auslegers und Schwenken Leerlaufdrehzahl des Drehtisches nach links/rechts 16 Schalter Motor starten 17 Benzin-/Propangasmodelle: Kraftstoff- Auswahlschalter 18 Anzeigelampe Maschinenfehlfunktion 19 Anzeigelampe für Plattformüberlastung Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
Seite 24
Die Sicherheitsbestimmungen und Hauptantrieb (Motor) versagt. Bedienungsanweisungen gelten auch dann für die Halten Sie den Notantriebsschalter zur Seite Modelle S-60 TRAX und S-65 TRAX, wenn auf den gedrückt, und aktivieren Sie die gewünschte Abbildungen keine Ketten zu sehen sind. Funktion.
Seite 25
Hasensymbol, damit die hohe Leerlaufdreh- zu steuern. zahl mit dem Fußschalter aktiviert werden kann. 16 Schalter Motor starten Bewegen Sie den Schalter Motor starten nach links oder rechts, um den Motor zu starten. Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
Seite 26
Steuerhebel nach unten, damit der Ausleger abgesenkt wird. Bewegen Sie den Steuerhebel nach rechts, um den Drehtisch nach rechts zu drehen. Bewegen Sie den Steuerhebel nach links, um den Drehtisch nach links zu drehen. S-60 TRAX • S-65 TRAX Teile-Nr. T107110GR...
Seite 27
Nicht verwendet Benzin-/Propangasmodelle: ausfahren/einfahren Nicht verwendet Kraftstoff-Auswahlschalter Totmanntaster Anzeigelampe Roter NOT-AUS-Taster Schalter Motor starten Maschinenfehlfunktion Auswahlschalter Vorglühschalter Sicherungsautomat der Leerlaufdrehzahl (falls vorhanden) Steuerungen (15A) Motorwarnlampe Anzeigelampe für S-65 TRAX: Schalter Plattformüberlastung Korbausleger heben/senken Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
Seite 28
Bewegen Sie den Leerlaufauswahlschalter auf das Schildkrötensymbol, damit die niedrige Leerlaufdrehzahl mit dem Fußschalter aktiviert werden kann. Bewegen Sie den Leerlaufauswahlschalter auf das Hasensymbol, damit die hohe Leerlaufdrehzahl mit dem Fußschalter aktiviert werden kann. S-60 TRAX • S-65 TRAX Teile-Nr. T107110GR...
Seite 29
Halten Sie den Notantriebsschalter zur Seite gedrückt, und aktivieren Sie die gewünschte 21 Vorglühschalter (falls vorhanden) Funktion. Bewegen Sie den Vorglühschalter nach links oder rechts, und halten Sie ihn 3 bis 5 Sekunden lang gedrückt. Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
Nachdem die Reparaturarbeiten abgeschlossen sind, muss der Bediener vor den Funktionstests eine erneute Inspektion vor Inbetriebnahme durchführen. Routinemäßige Wartungsinspektionen sind von qualifizierten Technikern gemäß den Herstellerspezifikationen und den im Aufgabenhandbuch aufgelisteten Erfordernissen auszuführen. S-60 TRAX • S-65 TRAX Teile-Nr. T107110GR...
Seite 31
Überprüfen Sie folgende Bauteile und Bereiche auf verschlossen sind. Beschädigungen, nicht genehmigte Modifikationen und falsch eingebaute oder fehlende Teile: Elektrische Bauteile, Drähte und elektrische Kabel Hydraulikschläuche, Anschlüsse, Zylinder und Steuerblöcke Kraftstoff- und Hydrauliktanks Antriebs- und Drehtischmotoren und Antriebsnaben Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
Die Sicherheitsbestimmungen und Bedienungsanweisungen gelten auch dann für die Die Funktionstests dienen dazu, Fehlfunktionen Modelle S-60 TRAX und S65 TRAX, wenn auf den bereits vor Inbetriebnahme der Maschine Abbildungen keine Ketten zu sehen sind. festzustellen. Der Bediener muss die Anweisungen Schritt für Schritt befolgen und alle...
8 Halten Sie den Totmanntaster gedrückt, und aktivieren Sie die Kippschalter für alle Ausleger- und Plattformffunktionen. Ergebnis: Alle Ausleger- und Plattformfunktionen sollten einen vollen Zyklus durchlaufen. Der Senkalarm (falls vorhanden) sollte ertönen, während der Ausleger gesenkt wird. Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
Ergebnis: Der Motor sollte nicht starten. 22 Drücken Sie den Fußschalter jetzt nicht, und starten Sie den Motor. 23 Betätigen Sie den Fußschalter nicht. Überprüfen Sie jede Maschinenfunktion. Ergebnis: Die Maschinenfunktionen sollten nicht angesteuert werden können. S-60 TRAX • S-65 TRAX Teile-Nr. T107110GR...
Seite 35
Ergebnis: Die restlichen drei Ketten sollten festen Bodenkontakt haben. 35 Fahren Sie mit beiden lenkbaren Ketten auf einen 15,2 cm hohen Block oder Randstein. Ergebnis: Die nicht lenkbaren Ketten sollten festen Bodenkontakt haben. Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
Seite 36
Fahrgeschwindigkeit mit ausgefahrenem Ausleger sollte 30 cm pro Sekunde nicht überschreiten. Falls die Fahrgeschwindigkeit mit angehobenem oder ausgefahrenem Ausleger 30 cm pro Sekunde überschreitet, muss die Maschine sofort außer Betrieb genommen und entsprechend gekennzeichnet werden. S-60 TRAX • S-65 TRAX Teile-Nr. T107110GR...
Maschine an den Arbeitsplatz gebracht wird. Der Bediener ist dafür verantwortlich, sich über die Hinweise auf Arbeitsplatzgefahren zu informieren. Diese Gefahrenpunkte sind beim Bewegen, Einrichten und Betrieb der Maschine zu vermeiden. Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
Seite 39
133067 82548 133253 oder 133254 133263 114099 28174 Die Schattierung weist darauf hin, oder 28235 dass der Aufkleber beispielsweise 133251 133251 unter Abdeckungen nicht 82472 44981 133263 oder 133252 oder 133252 sichtbar ist. Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
Dieser Abschnitt enthält Anweisungen für jeden Bedienungsanweisungen gelten auch dann für die Bereich des Maschinenbetriebs. Der Bediener ist Modelle S-60 TRAX und S65 TRAX, wenn auf den für die Einhaltung aller Sicherheitsbestimmungen Abbildungen keine Ketten zu sehen sind. und der Anweisungen in der Bedienungsanleitung und den Sicherheits- und Aufgabenhandbüchern...
5 Minuten vorwärmen, um eine Beschädigung des Hydrauliksystems zu vermeiden. 4 Halten Sie den Notantriebsschalter in der Stellung , und aktivieren Sie die gewünschte Funktion. Die Fahrfunktionen können bei Notantrieb nicht angesteuert werden. Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
Seite 42
Bei angehobenem oder ausgefahrenem Ausleger 4 Starten Sie den Motor. Drücken Sie den kann die Maschine nur mit verminderter Fußschalter nicht nach unten, während Sie den Fahrgeschwindigkeit bewegt werden. Motor starten. S-60 TRAX • S-65 TRAX Teile-Nr. T107110GR...
Seite 43
Messen Sie das Gefälle mit einem digitalen den Transport- und Hebeanweisungen. Neigungsmesser, ODER wenden Sie das nachfolgend beschriebene Verfahren an. Sie benötigen dazu die folgenden Gegenstände: Wasserwaage gerades Stück Holz von mindestens 1 m Länge Messband Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
Motor mit der niedrigsten Drehzahl im Leerlauf. weiter: Setzen Sie sich innerhalb von 24 Stunden mit dem · Schildkrötensymbol: durch Fußschalter Servicepersonal in Verbindung. aktivierte niedrige Leerlaufdrehzahl · Hasensymbol: durch Fußschalter aktivierte hohe Leerlaufdrehzahl S-60 TRAX • S-65 TRAX Teile-Nr. T107110GR...
Sie ihn dann wieder heraus. 2 Senken Sie den Ausleger ab, und fahren Sie ihn ein. 3 Kennzeichnen Sie die Maschine, und setzen Sie sie außer Betrieb. Es stehen keine Funktionen mehr zur Verfügung. Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
3 Sichern Sie jede Bügelschraube mit jeweils zwei Unterlegscheiben und zwei Muttern. e Schweißkonstruktion a Gurt an der Rohrablage b Bügelschrauben mittleres c Rohrablagenhalterung Plattformgeländer d oberes g flache Plattformgeländer Unterlegscheiben h selbstsichernde -Zoll-Muttern S-60 TRAX • S-65 TRAX Teile-Nr. T107110GR...
Seite 47
Gewichts der Rohrablageneinheit und der Last auf den Rohrablagen muss die Anzahl der Personen auf der Plattform unter Umständen eingeschränkt werden. Maximale Kapazität der Rohrablage Alle Modelle 90,7 kg Gewicht der Rohrablageneinheit 9,5 kg Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
Plattenträger und dem Plattformboden. Setzen Sie die Bügelschraube so in den Boden ein, dass sie die Stange umschließt und im Boden des Plattenträgers sitzt. 9 Wiederholen Sie die obigen Schritte für den zweiten Satz Teile. S-60 TRAX • S-65 TRAX Teile-Nr. T107110GR...
1 3 Zentrieren Sie die Ladung auf der Plattform. 4 Sichern Sie die Ladung auf der Plattform mit dem Gurt. Ziehen Sie den Gurt fest an. Boden Aufschrift Plattenträgers Hakenteil Polster Klammer Haken Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
Wenn die Neigung der Ladefläche des Transportfahrzeugs den für die Maschine Diese Sicherheitsinformationen enthalten zulässigen Neigungsbereich überschreitet, muss Empfehlungen von Genie Industries. Die Fahrer die Maschine mithilfe einer Winde wie sind für die Sicherung der Maschinen und die beschrieben auf- und abgeladen werden. Der Auswahl des geeigneten Anhängers gemäß...
Dritte Auflage • Zweiter Druck Bedienungsanleitung Transport- und Hebeanweisungen Plattform sichern – S-60 TRAX Transportsicherung auf einem Lastkraftwagen oder Legen Sie einen Block unter die Plattformschwenk- einrichtung. Achten Sie darauf, dass der Block Anhänger nicht mit dem Plattformzylinder in Berührung kommt.
Seite 52
Beschädigungen der Maschine vermieden werden und die Maschine waagerecht gehalten wird. x-Achse y-Achse S-60 TRAX 1,64 m 1,16 m S-65 TRAX 1,66 m 1,18 m Hebepunkte am Drehtisch (2) y-Achse Hebepunkte am Fahrgestell (2) x-Achse S-60 TRAX • S-65 TRAX Teile-Nr. T107110GR...
Umständen am Anfang einer Wartungsanweisung angezeigt werden, haben folgende Bedeutung: Öltyp – bei Kälte 5W-30 Für diese Arbeiten sind Werkzeuge erforderlich. Für diese Arbeiten werden Neuteile benötigt. Der Motor muss abgekühlt sein, bevor die Arbeiten durchgeführt werden. Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
Hydrauliköltyp Chevron Rando HD warm sind. Bevor der Kühlflüssig- oder gleichwertiges Öl keitsstand überprüft wird, sollten der Motor und der Kühler so weit abgekühlt sein, dass sie mit der Hand berührt werden können. S-60 TRAX • S-65 TRAX Teile-Nr. T107110GR...
Batteriekabels fest sitzen und nicht korrodiert sind. 3 Stellen Sie sicher, dass die Niederhalte- klammern der Batterie vorhanden und eingerastet sind. Hinweis: Die Verwendung von Polschutzkappen und Korrosionsschutzmitteln hilft, die Korrosion von Batterieklemmen und Kabeln zu vermeiden. Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
Schalldruckpegel an der Arbeitsstation 73 dBA Die ständige Verbesserung aller Produkte ist ein auf der Plattform wichtiger Aspekt der Unternehmensphilosophie von Garantierter Schallleistungspegel 105 dBA Genie. Die Änderung der Produktdaten ohne Ankündigung ist vorbehalten. S-60 TRAX • S-65 TRAX Teile-Nr. T107110GR...
Seite 57
Schalldruckpegel an der Arbeitsstation 73 dBA auf der Plattform Garantierter Schallleistungspegel 105 dBA Die ständige Verbesserung aller Produkte ist ein wichtiger Aspekt der Unternehmensphilosophie von Genie. Die Änderung der Produktdaten ohne Ankündigung ist vorbehalten. Teile-Nr. T107110GR S-60 TRAX • S-65 TRAX...
Seite 58
Reichweite S-60 TRAX Reichweite S-65 TRAX 18,3 m 18,3 m 12,2 m 12,2 m 6,1 m 6,1 m 6,1 m 6,1 m 12,2 m 18,3 m 12,2 m 18,3 m 6,1 m 6,1 m S-60 TRAX • S-65 TRAX Teile-Nr. T107110GR...
