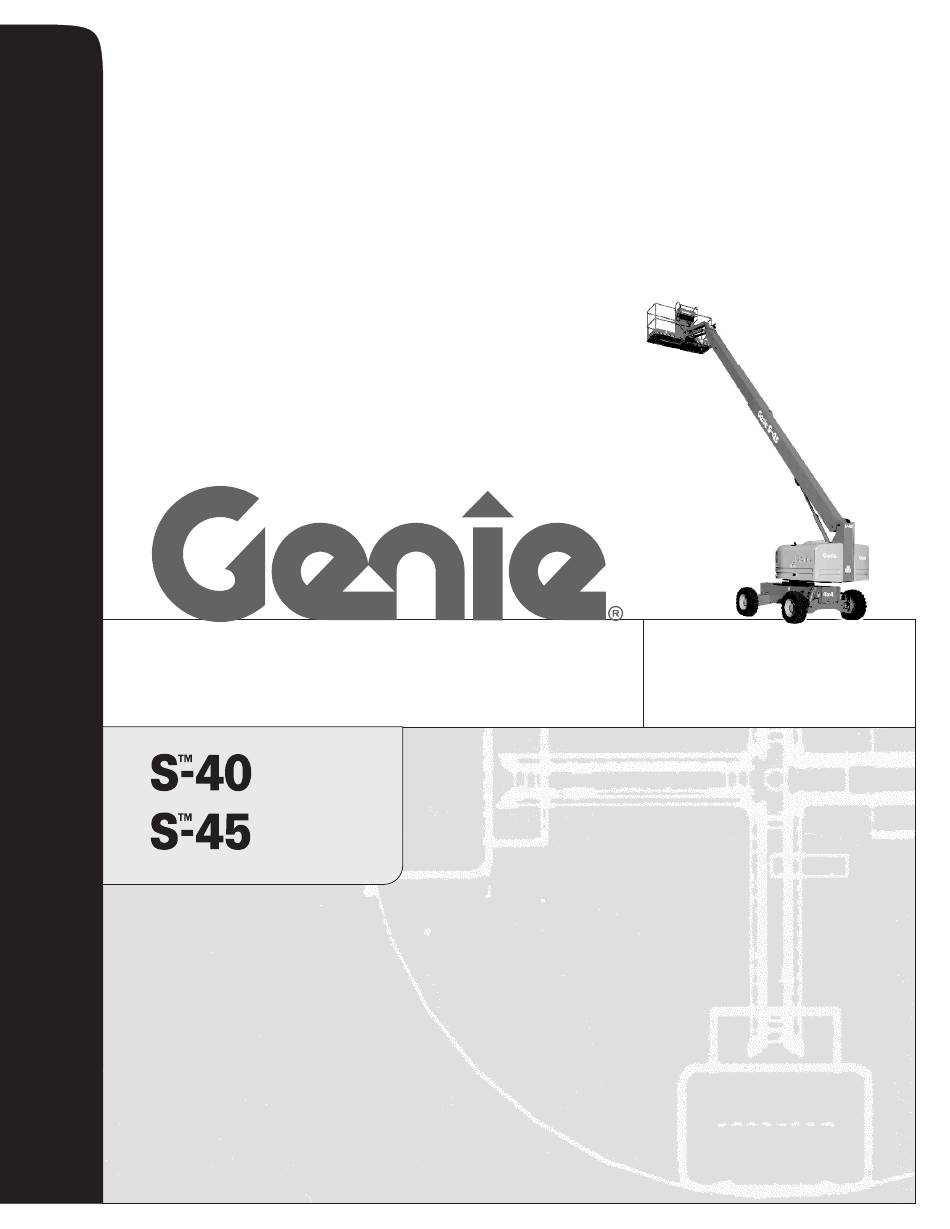

  • Seite 1 Bedienungsanleitung Third Edition Fourth Printing mit Wartungsinformationen Part No. 82500GR von 7190 bis 9752...

  • Seite 2: Inhaltsverzeichnis

    Internet: http://www.genielift.com Zweite Auflage: Achter Druck, Februar 2003 E-Mail: techpub@genieind.com Dritte Auflage: Vierter Druck, Februar 2011 „Genie“ und „S“ sind in den USA und vielen anderen Ländern eingetragene Warenzeichen von Genie Industries. Gedruckt auf Recyclingpapier L Gedruckt in den USA Genie S-40 und Genie S-45 Teile-Nr.

  • Seite 3: Sicherheitsbestimmungen

    Lesen, verstehen und befolgen Sie die Sicherheitsbestim- mungen des Arbeitgebers und die Arbeitsvorschriften. Lesen, verstehen und befolgen Sie alle geltenden behördlichen Bestimmungen. Sie müssen für die sichere Inbetriebnahme der Maschine entsprechend geschult sein. Teile-Nr. 82500GR Genie S-40 und Genie S-45...
  • Seite 4 Objekt beeinträchtigt ist. nicht in Betrieb. Alle Personen müssen die Plattform verlassen, bevor versucht wird, die Plattform mit Hilfe der Verwenden Sie die Maschine nicht als Masse bei Bodensteuerung zu befreien. Schweißarbeiten. Genie S-40 und Genie S-45 Teile-Nr. 82500GR...
  • Seite 5 Zustand befinden, dass alle 400 N luftgefüllten Reifen ausreichend aufgepumpt und die Radmuttern richtig angezogen sind. Verändern bzw. deaktivieren Sie keine Bestandteile der Maschine, die für die Sicherheit und Stabilität der Maschine von Bedeutung sind. Teile-Nr. 82500GR Genie S-40 und Genie S-45...
  • Seite 6 Sie sich am Plattformgeländer festhalten. Schließen Sie das Plattformeinstiegstor oder die Beachten und verwenden Sie beim Fahren und Schiebetür, bevor Sie mit den Arbeiten beginnen. Lenken die farbkodierten Richtungspfeile auf der Plattformsteuerung und am Fahrgestell. Genie S-40 und Genie S-45 Teile-Nr. 82500GR...

  • Seite 7: Gefahr Der Beschädigung Von Bauteilen

    Vergewissern Sie sich, dass alle Aufschriften vorhanden und gut lesbar sind. Vergewissern Sie sich, dass die Bedienungs- anleitung sowie die Aufgaben- und Sicherheits- handbücher vollständig und lesbar sind und sich im entsprechenden Fach auf der Plattform befinden. Teile-Nr. 82500GR Genie S-40 und Genie S-45...

  • Seite 8: Verletzungsgefahr

    (doppelkohlensaures Natron) zu neutralisieren. Explosionsgefahr Halten Sie Funken, offenes Feuer und brennende Zigaretten von den Batterien fern. Batterien geben ein explosives Gas ab. Todesgefahr durch Stromschlag Vermeiden Sie die Berührung von elektrischen Kontakten. Genie S-40 und Genie S-45 Teile-Nr. 82500GR...

  • Seite 9: Legende - Aufschriften

    Dritte Auflage • Vierter Druck Bedienungsanleitung SICHERHEITSBESTIMMUNGEN Legende – Aufschriften Für die Produktaufschriften von Genie werden Symbole, Farbkodierungen und Signalwörter mit folgender Bedeutung verwendet: Symbol Sicherheitshinweis – wird verwendet, um Personen vor potenzieller Verletzungsgefahr zu warnen. Beachten Sie alle Sicherheitshinweise, die diesem Symbol folgen, um mögliche...

  • Seite 10: Steuerung

    8 Schalter Motor starten 3 Schalter Plattform schwenken 9 Auswahlschalter Leerlaufdrehzahl · Schildkröte: durch Fußschalter aktivierte 4 Modelle S-45: Schalter Korbausleger heben/ Leerlaufdrehzahl senken · Hase: durch Fußschalter aktivierte 5 Reserveantriebsschalter Volllastdrehzahl 6 Optionale Ausstattung Genie S-40 und Genie S-45 Teile-Nr. 82500GR...
  • Seite 11 17 Schalter Ausleger ausfahren/einfahren Lenkfunktion ODER zweiachsiger, proportionaler Steuerhebel für die Funktionen Fahren und 18 Proportionaler Steuerhebel mit zwei Achsen zum Lenken Heben/Senken des Auslegers und Schwenken des Drehtisches nach links/rechts 13 Anzeigelampe Plattformüberlastung (falls vorhanden) Teile-Nr. 82500GR Genie S-40 und Genie S-45...
  • Seite 12 8 Schlüsselschalter für Auswahl Plattformsteuerung/Aus/Bodensteuerung 20 15A-Sicherungsautomat für elektrische Steuerschaltkreise 9 Öldruckanzeige 21 Modelle S-45: Schalter Korbausleger heben/ 10 Spannungsanzeige senken 11 Roter NOT-AUS-Taster 22 Schalter Plattform ausrichten 12 Benzin-/Propangasmodelle: Motorwarnlampe 23 Schalter Plattform schwenken Genie S-40 und Genie S-45 Teile-Nr. 82500GR...

  • Seite 13: Inspektion Vor Inbetriebnahme

    Nachdem die Reparaturarbeiten abgeschlossen sind, muss der Bediener vor den Funktionstests eine erneute Inspektion vor Inbetriebnahme durchführen. Routinemäßige Wartungsinspektionen sind von qualifizierten Technikern gemäß den Hersteller- spezifikationen und den im Aufgabenhandbuch aufgelisteten Erfordernissen auszuführen. Teile-Nr. 82500GR Genie S-40 und Genie S-45...
  • Seite 14 ❏ Auslegergleitplatten ❏ Reifen und Räder ❏ Motor und motorbezogene Komponenten ❏ Begrenzungsschalter und Hupe ❏ Alarmeinrichtungen und Warnlampen (falls vorhanden) ❏ Schrauben, Muttern und sonstige Befestigungselemente ❏ Schiebetür oder Tor der Plattform Genie S-40 und Genie S-45 Teile-Nr. 82500GR...

  • Seite 15: Wartung

    API-Einstufung CC/SE oder CC/SF besitzen. Die Maschinen werden ab Werk mit 10-40 CC/SG Für diese Arbeiten sind Werkzeuge gefüllt. erforderlich. Für diese Arbeiten werden Neuteile benötigt. Der Motor muss abgekühlt sein, bevor die Arbeiten durchgeführt werden. Teile-Nr. 82500GR Genie S-40 und Genie S-45...

  • Seite 16: Hydraulikölstand Überprüfen

    Premium MV oder äquivalent gefüllt. Perkins-Motor 404C-22 Öltyp 15W-40 Öltyp - bei Kälte 5W-20 Das Motoröl sollte die Eigenschaften von Ölsorten mit der API-Einstufung CF4 besitzen. Die Maschinen werden ab Werk mit 10-40 CC/SG gefüllt. Genie S-40 und Genie S-45 Teile-Nr. 82500GR...

  • Seite 17: Kühlmittelstand Überprüfen - Flüssigkeitsgekühlte Modelle

    Wasser bis zum unteren Rand der Batteriefüllröhre aufzufüllen. Nicht überfüllen. 6 Setzen Sie die Batteriezellendeckel wieder auf. Die Verwendung von Polschutzkappen und Korrosionsschutzmitteln hilft, die Korrosion von Batterieklemmen und Kabeln zu vermeiden. Teile-Nr. 82500GR Genie S-40 und Genie S-45...

  • Seite 18: Reifendruck Überprüfen

    Druck in allen luftgefüllten Reifen zu sorgen. 1 Überprüfen Sie jeden Reifen mit einem Luftdruckmesser. Führen Sie nach Bedarf Luft zu. Reifendruck 3,1 bar Reifendruck bei Reifen mit hoher Tragfähigkeit 2,6 bar Genie S-40 und Genie S-45 Teile-Nr. 82500GR...

  • Seite 19: Funktionstests

    3 Führen Sie vor dem Einsatz immer Funktionstests durch. Machen Sie sich mit den Funktionstests vertraut, bevor Sie mit dem nächsten Abschnitt fortfahren. 4 Überprüfen Sie den Arbeitsplatz. 5 Verwenden Sie die Maschine nur für den vorgesehenen Zweck. Teile-Nr. 82500GR Genie S-40 und Genie S-45...

  • Seite 20: An Der Bodensteuerung

    Zyklus durchlaufen. Der Senkalarm (falls vorhanden) sollte ertönen, während der Ausleger gesenkt wird. Maschinen mit der Funktion Plattformausrichtung ausschalten: Der Kippschalter Plattform ausrichten funktioniert nicht, wenn der Ausleger über den Fahrgeschwindigkeitsbegrenzungsschalter hinaus angehoben ist. Genie S-40 und Genie S-45 Teile-Nr. 82500GR...

  • Seite 21: An Der Plattformsteuerung

    Zyklus durchlaufen. Hupe überprüfen Maschinen mit der Funktion Plattformausrichtung 21 Drücken Sie den Hupentaster. ausschalten: Der Kippschalter Plattform ausrichten funktioniert nicht, wenn der Ausleger über den Ergebnis: Die Hupe ertönt. Fahrgeschwindigkeitsbegrenzungsschalter hinaus angehoben ist. Teile-Nr. 82500GR Genie S-40 und Genie S-45...
  • Seite 22 Pfeil auf dem Fahrgestell angezeigte Richtung bewegen und dann abrupt zum Stillstand kommen. Hinweis: Die Bremsen müssen in der Lage sein, die Maschine auf jedem Gefälle zu halten, das die Steigfähigkeit der Maschine nicht überschreitet. Genie S-40 und Genie S-45 Teile-Nr. 82500GR...
  • Seite 23 Maschine entgegen der Bewegung des zu nehmen und entsprechend zu kennzeichnen. Steuerhebels Fahren/Lenken losfährt. Stellen Sie anhand der farbkodierten Blau Richtungspfeile auf der Plattformsteuerung und am Fahrgestell fest, in welche Richtung die Gelb Maschine fahren wird. Teile-Nr. 82500GR Genie S-40 und Genie S-45...
  • Seite 24 Kippschalter für die Auslegerfunktion. Ergebnis: Es dürfen keine Auslegerfunktionen mehr angesteuert werden können. Die Maschine bewegt sich in die auf dem Steuerpult angezeigte Richtung. 55 Beheben Sie eventuelle Fehlfunktionen, bevor Sie die Maschine in Betrieb nehmen. Genie S-40 und Genie S-45 Teile-Nr. 82500GR...

  • Seite 25: Inspektion Des Arbeitsplatzes

    Maschine an den Arbeitsplatz gebracht wird. Der Bediener ist dafür verantwortlich, sich über die Arbeitsplatzgefahren hinreichend zu informieren. Diese Gefahrenpunkte sind beim Bewegen, Einrichten und Betrieb der Maschine zu vermeiden. Teile-Nr. 82500GR Genie S-40 und Genie S-45...

  • Seite 26: Bedienungsanweisungen

    Bediener vor Benutzung der Maschine 4 Überprüfen Sie den Arbeitsplatz. eine Inspektion vor Inbetriebnahme, die Funktionstests und eine Inspektion des 5 Verwenden Sie die Maschine nur für den Arbeitsplatzes durchführen muss. vorgesehenen Zweck. Genie S-40 und Genie S-45 Teile-Nr. 82500GR...

  • Seite 27: Motor Starten

    Beschädigung des 4 Halten Sie beim Betätigen der Hydrauliksystems zu vermeiden. gewünschten Funktion gleichzeitig den Reserveantriebsschalter in der Stellung Die Fahrfunktionen können mit Reserveantrieb nicht angesteuert werden. Teile-Nr. 82500GR Genie S-40 und Genie S-45...
  • Seite 28 Plattformsteuerung und am Fahrgestell, um Fußschalter nicht nach unten, während Sie den die Richtung festzustellen, in die die Maschine Motor starten. fahren wird. Bei angehobenem oder ausgefahrenem Ausleger kann die Maschine nur mit verminderter Fahrgeschwindigkeit bewegt werden. Genie S-40 und Genie S-45 Teile-Nr. 82500GR...

  • Seite 29: Generator (Falls Vorhanden)

    Maschine nicht gerade steht. Der Neigungsalarm ertönt, wenn diese Lampe leuchtet. Fahren Sie die Maschine auf einen festen, ebenen und horizontalen Untergrund. · Schildkrötensymbol: durch Fußschalter aktivierte Leerlaufdrehzahl · Hasensymbol: durch Fußschalter aktivierte Volllastdrehzahl Teile-Nr. 82500GR Genie S-40 und Genie S-45...

  • Seite 30: Anzeigelampe Plattformüberlastung (Falls Vorhanden)

    Rädern liegt. 4 Schalten Sie den Schlüsselschalter in die Stellung , und ziehen Sie den Schlüssel ab, um die Maschine gegen unbefugte Inbetriebnahme zu sichern. 5 Legen Sie einen Wegrollschutz unter die Räder. Genie S-40 und Genie S-45 Teile-Nr. 82500GR...

  • Seite 31: Transport- Und Hebeanweisungen

    Wiederholen Sie das beschriebene Verfahren in mit der entsprechenden Drehsperre gegen umgekehrter Reihenfolge, um die Bremsen wieder Drehbewegungen. Entsichern Sie den Drehtisch zu arretieren. wieder für den Betrieb. Hinweis: Das Ventil der Radfreigabepumpe sollte immer geschlossen bleiben. Teile-Nr. 82500GR Genie S-40 und Genie S-45...

  • Seite 32: Transportsicherung Auf Lastkraftwagen Oder Anhänger

    über dem Auslegerbein. Drücken Sie nicht zu stark Bringen Sie die Ketten so an, dass nach unten, wenn Sie das Auslegerteil sichern. Beschädigungen vermieden werden. Heben Sie den Korbausleger zum Transport vollständig an. Lastkraftwagen-Ladefläche Genie S-40 und Genie S-45 Teile-Nr. 82500GR...
  • Seite 33 Legen Sie die Ketten so an, dass Beschädigungen der Maschine vermieden werden und die Maschine horizontal gehalten wird. x-Achse y-Achse S-40 1,34 m 98 cm S-45 1,18 m 95 cm Hebepunkt des Drehtisches (1) Hebepunkte am y-Achse Fahrgestell (2) x-Achse Teile-Nr. 82500GR Genie S-40 und Genie S-45...

  • Seite 34: Aufschriften

    Notice - Ford Engine Specs 32700 Danger - General Safety 97602 Warning - Explosion Hazard 32719 Notice - Tire Specifications 226500 Label - Wheel Load, S-40 32728 Label - Generator (option) 226501 Label - Wheel Load, S-45 33952 Danger - Tilt-Alarm 33986...
  • Seite 35 82644 or 97548 or 97571 33559 40434 31060 97602 28175 28164 27564 28160 Engine 28161 226500 or 32719 or 28174 32719 226500 Side 226501 28177 28181 or 72847 or 226501 72847 or 28235 Teile-Nr. 82500GR Genie S-40 und Genie S-45...

  • Seite 36: Inspektion Von Aufschriften Mit Symbolen

    62073 Kosmetisch – S-40 226500 Aufkleber – Radbelastung, S-40 62074 Kosmetisch – Genie S-45 226501 Aufkleber – Radbelastung, S-45 Die Schattierung weist darauf hin, dass der Aufkleber nicht sichtbar ist (beispielsweise unter Abdeckungen). Genie S-40 und Genie S-45 Teile-Nr. 82500GR...
  • Seite 37 Aufkleber nicht sichtbar ist oder 62960 (beispielsweise unter Abdeckungen). 40434 Motorseite 82473 82544 62072 oder 82586 oder 82586 oder 28174 oder 62074 82587 82587 28235 226500 226500 82548 28160 oder 226501 82472 oder 226501 Teile-Nr. 82500GR Genie S-40 und Genie S-45...

  • Seite 38: Technische Daten

    Maschinenkonfigurationen. Es sollte immer ein ausreichender Sicherheitsfaktor zugrunde gelegt werden. Die ständige Verbesserung aller Produkte ist ein wichtiger Aspekt der Unternehmensphilosophie von Genie. Die Änderung der Produktdaten ohne Ankündigung ist vorbehalten. Genie S-40 und Genie S-45 Teile-Nr. 82500GR...
  • Seite 39 Maschinenkonfigurationen. Es sollte immer ein ausreichender Sicherheitsfaktor zugrunde gelegt werden. Die ständige Verbesserung aller Produkte ist ein wichtiger Aspekt der Unternehmensphilosophie von Genie. Die Änderung der Produktdaten ohne Ankündigung ist vorbehalten. Teile-Nr. 82500GR Genie S-40 und Genie S-45...
  • Seite 40 15,2 m 12,2 m 12,2 m 9,1 m 9,1 m 6,1 m 6,1 m 3,0 m 3,0 m 3,0 m 6,1 m 9,1 m 12,2 m 3,0 m 6,1 m 9,1 m 12,2 m Genie S-40 und Genie S-45 Teile-Nr. 82500GR...
  • Seite 41 Genie North America Telefon 425.881.1800 Gebührenfrei USA und Canada 800.536.1800 Fax 425.883.3475 Genie Australia Pty Ltd. Telefon +61 7 3375 1660 Fax +61 7 3375 1002 Genie Scandinavia Genie China Telefon +46 31 575100 Telefon +86 21 53852570 Fax +46 31 579020...
