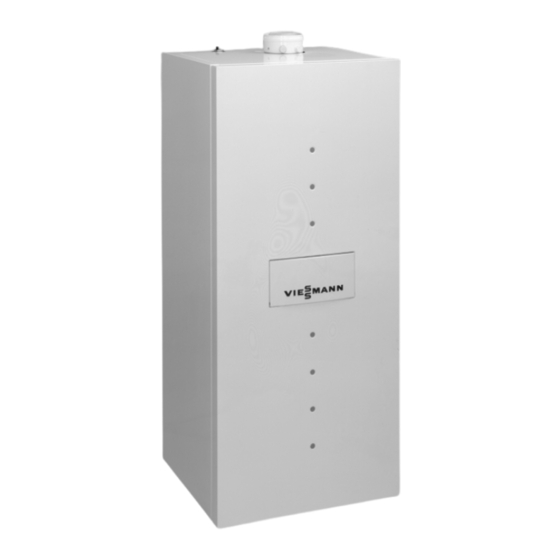

- Seite 1 Montageanleitung für die Fachkraft Vitodens 222 Typ WS2, 6,6 bis 26,3/6 bis 24 kW Gas Brennwert Kompaktkessel Erdgas und Flüssiggas Ausführung VITODENS 222 5851 441 7/2003...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Sicherheitsvorschriften Den Gasabsperrhahn schließen und Montage, Erstinbetriebnahme, gegen ungewolltes Öffnen sichern. Inspektion, Wartung und Instand setzung müssen von autorisierten Bauseits gestellte elektrische Fachkräften (Heizungsfachbetrieb/ Baugruppen müssen baumuster Vertragsinstallationsunternehmen) geprüft sein. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Sicherheitshinweise ....................... Produktinformation . -
Seite 4: Vorbereitungen Zur Montage Des Heizkessels
Vorbereitungen zur Montage des Heizkessels Bauseitige Vorbereitung bei Verwendung eines Anschluss Sets (Zubehör) siehe Montageanleitung Anschluss Set. A Bereich für elektrische Leitungen B Wandabstand mit Anschluss Set (Zubehör) C Wandabstand bei bauseitigem Anschluss D Ablauftrichterset (Zubehör) Zeichenerklärung GA Gasanschluss G ¾ KW Kaltwasser G ¾... - Seite 5 Vorbereitungen zur Montage des Heizkessels (Fortsetzung) 1. Heizwasserseitige Anschlüsse 4. Gasanschluss nach TRGI bzw. TRF vorbereiten. vorbereiten. Heizungsanlage spülen. 5. Kondenswasserablauf mit Rohr Hinweise! belüftung an das Abwassernetz Falls zusätzlich ein bauseitiges anschließen. Membran Ausdehnungsgefäß eingebaut werden muss, dieses 6. Elektrische Anschlüsse vorbereiten. in den Heizungsrücklauf einbauen.
-
Seite 6: Heizkessel Aufstellen Und Anschlüsse Erstellen
Heizkessel aufstellen und Anschlüsse erstellen A Anschluss Set (Zubehör) H Kondenswasserleitung und Ablauf H Abgasseitiger Anschluss: leitungen der Sicherheitsventile mit Montageanleitung Gefälle und Rohrbelüftung an das Abgassystem Abwassernetz anschließen. -
Seite 7: Gasanschluss
Gasanschluss Umstellung auf andere Gasart: Montageanleitung Gasblenden Hinweis zum Betrieb mit Flüssiggas! Wir empfehlen beim Einbau des Heiz kessels in Räumen unter Erdgleiche den Einbau des externen Sicherheits magnetventils in Verbindung mit dem Adapter (Best.−Nr. 7404 582). 1. Gasabsperrhahn anbauen. 2. -
Seite 8: Elektrische Anschlüsse
Elektrische Anschlüsse Hinweis zum Anschluss von Zubehörteilen Folgende Zubehörteile entsprechend den nachfolgenden Seiten anschließen H Erweiterungssatz für einen Heizkreis mit Mischer, H Adapter Anschlusserweiterung. Die diesen Zubehörteilen beiliegenden Montageanleitungen haben keine Gültigkeit. Für den Anschluss weiterer Zubehörteile die den Zubehörteilen beiliegenden separaten Montageanleitungen beachten. - Seite 9 H Umstellung Steckbrücke X 6 und Codieradressen siehe Serviceanleitung H Potenzialfreier Kontakt Zum Anschluss ist der Adapter Anschlusserweiterung, Best. Nr. 7404 582, erforderlich. Direkter Anschluss ist nicht zulässig. Anschluss über Viessmann 2 Draht BUS mit Kommunikationsmodul. Jeweils nur alternativ an einem Stecker anschließbar.
-
Seite 10: Anschlussleitungen Verlegen
Anschlussleitungen verlegen ¨ Sicherheitshinweis! Beim bauseitigen Verlegen und Befestigen der Anschlussleitungen darauf achten, dass die maximal zulässigen Temperaturen der Leitungen bei Betrieb des Heizkessels nicht überschritten werden. Hinweis! Leitungen so verlegen, dass die Regelung für Wartungsarbeiten nach vorn abgeklappt werden kann. -
Seite 11: Erweiterungssatz Für Einen Heizkreis Mit Mischer Anschließen
Erweiterungssatz für einen Heizkreis mit Mischer anschließen Erweiterungssatz, Best. Nr. 7450 058 Erweiterungssatz an Mischer bauen... -
Seite 12: H Elektrische Anschlüsse
AB CD A Grundleiterplatte Kleinspannungsanschlüsse B Heizkreispumpe Stecker sÖ ? Vorlauftemperatursensor aJ ohne Funktion 230 V~ 50 Hz C Netzanschluss Stecker fÖ aVA Viessmann 2 Draht BUS aVG KM BUS 230 V~ 50 Hz D Sicherung F 1 E Netzschalter... - Seite 13 Erw. Satz für einen Heizkreis mit Mischer anschließen (Fortsetzung) Leitungen einführen Alle nicht benötigten Öffnungen mit Leitungsdurchführungen (nicht aufgeschnitten) verschließen. Leitungen mit angespritzter Zugentlastung (Lieferumfang) Bauseitige Leitungen...
- Seite 14 Erw. Satz für einen Heizkreis mit Mischer anschließen (Fortsetzung) Heizkreispumpe anschließen ¨ Sicherheitshinweis! Bei Fußbodenheizung einen Temperaturwächter oder Anlege temperaturregler zur Maximaltemperaturbegrenzung hinter dem Mischer und der Heizkreispumpe in Fließrichtung anbringen. In diesem Fall Heizkreispumpe an Temperaturwächter bzw. Anlegetemperaturregler anschließen. Separate Montageanleitung Nennstrom: 4 (2) A~...
- Seite 15 Erw. Satz für einen Heizkreis mit Mischer anschließen (Fortsetzung) Vorlauftemperatursensor (Anlegesensor) anschließen Hinweise! H Vorlauftemperatursensor direkt hinter der Heizkreispumpe in Fließrichtung am Heizungsvorlaufrohr anbringen. H Bei Einsatz von Kunststoffrohren Sensor an einem metallischen Rohrzwischen stück anbringen. H Vorlaufrohr metallisch blank säubern. H Wärmeleitpaste nicht erforderlich.
-
Seite 16: H Anschlussmöglichkeiten
OFF stellen. Anschluss siehe Seite 18. A Vitodens 222 E Erweiterungsmodul Viessmann B KM BUS Leitung 2 Draht BUS C Erweiterungssatz F Viessmann 2 Draht BUS Leitung D Codierschalter S 1 G Vitotronic 050 mit Kommunikations modul Viessmann 2 Draht BUS... -
Seite 17: H Anschlussmöglichkeit
Erw. Satz für einen Heizkreis mit Mischer anschließen (Fortsetzung) Vitodens 222 mit Erweiterungssatz (siehe Seite 16) Anschlussmöglichkeit 1 H Wenn der Stecker X 5 bereits eingesteckt und die Klemmen 1 und 2 belegt sind, Stecker X 5 von der KM BUS Leitung lösen und Adern an Klemmen 3 und 4 im bereits eingesteckten Stecker anschließen. -
Seite 18: H Anschlussmöglichkeit
1 2 3 1 2 3 141 A 141 B A Vitodens 222 F BUS Leitung/Anschlussleitung B Codierschalter S 1 mit Anschlussbox (Viessmann C Erweiterungssatz 2 Draht BUS) D Vitotronic 050 G Stecker aVG → aVA E Netzanschluss 230 V~... -
Seite 19: H Gerät Einschalten Und Prüfen
Gerät einschalten und prüfen 1. Codierschalterstellung S 1.1 prüfen (siehe Seite 16). 2. Prüfen, ob bei Anschlussmöglich keit 2 (siehe Seite 16) das Erweiterungsmodul Viessmann 2 Draht BUS im Vitodens 222 eingebaut ist. A Netzschalter 3. Damit der Erweiterungssatz auto... -
Seite 20: H Drehrichtung Ändern
Erw. Satz für einen Heizkreis mit Mischer anschließen (Fortsetzung) Drehrichtung ändern (falls erforderlich) Anlieferungszustand Für dieses Installationsbeispiel muss Die Drehrichtung des Mischer Motors die Drehrichtung des Mischer Motors ist für dieses Installationsbeispiel geändert werden. eingestellt. Der Mischereinsatz bleibt im Anliefe Der Mischereinsatz muss umgebaut rungszustand. -
Seite 21: Adapter Anschlusserweiterung Anschließen
Adapter Anschlusserweiterung anschließen Adapter Anschlusserweiterung, Best. Nr. 7404 582 Verwendungshinweis Es können maximal zwei Adapter an Folgende Funktionen können den Vitodens 222 angeschlossen angeschlossen werden. werden. An jedem Adapter kann nur H Sammelstörmeldung eine Funktion angeschlossen werden. H Externes Magnetventil Der Adapter darf nicht im Schutz H Abluftgerät bereich 1 und 2 eingebaut werden. - Seite 22 Adapter Anschlusserweiterung anschließen (Fortsetzung) Lage der Steckverbinder Kleinspannungs− Netzspannungs− bereich 24 V bereich 230 V F1 T4A Dem Adapter liegen vorkonfektionierte Leitungen bei (siehe Seite 23). Auf die Verwendung wird im jewei ligen Anwendungsfall verwiesen. Hinweis! An Stecker X 2 wird die beiliegende 4 adrige Leitung 1 angeschlossen (kurze Adern an Stecker X 2), wobei die 2 schwarzen Adern entfernt werden...
- Seite 23 Adapter Anschlusserweiterung anschließen (Fortsetzung) Übersicht der beiliegenden Leitungen 1 4 adrig 2 3 adrig 3 2 adrig mit Stecker X 12, 4 polig (wird nicht benötigt) 4 2 adrig mit Stecker X 12, 9 polig (wird nicht benötigt) 5 3 adrig mit Stecker 100 (wird nicht benötigt)
-
Seite 24: H Adapter An Die Wand Bauen
Adapter Anschlusserweiterung anschließen (Fortsetzung) Adapter an die Wand bauen Hinweis! Adapter nicht im Schutzbereich 1 und 2 anbauen. - Seite 25 Adapter Anschlusserweiterung anschließen (Fortsetzung) Sammelstörmeldung 1 2 3 4 1 2 3 4 230V~ 2(1)A A Stecker an Regelung Vitodens 222 Werkseitig vorbereitete Leitungen B 4 adrige Leitung 1 verwenden. C Netzanschluss 230 V~ Leitung 1: Die 2 schwarzen Adern 3 adrige Leitung 2 der 4 adrigen Leitung entfernen.
-
Seite 26: H Externes Magnetventil
Adapter Anschlusserweiterung anschließen (Fortsetzung) Externes Magnetventil (Flüssiggasanlagen unter Erdgleiche) 1 2 3 1 2 3 4 230V~ 2(1)A A Stecker an Regelung Vitodens 222 Werkseitig vorbereitete Leitungen B 4 adrige Leitung 1 verwenden. C Netzanschluss 230 V~ Leitung 1: Die 2 schwarzen Adern 3 adrige Leitung 2 der 4 adrigen Leitung entfernen. -
Seite 27: H Abluftgeräte
Adapter Anschlusserweiterung anschließen (Fortsetzung) Abluftgeräte (Verriegelungsschaltung) Hinweis! Das Abluftgerät wird über einen potenzialfreien Kontakt geschaltet. 1 2 3 1 2 3 4 230V 2(1)A A Stecker an Regelung Vitodens 222 Werkseitig vorbereitete Leitungen B 4 adrige Leitung 1 verwenden. C Adapter Anschlusserweiterung Leitung 1: Die 2 schwarzen Adern D Motor Abluftgerät 230 V~ 2(1) A der 4 adrigen Leitung entfernen. -
Seite 28: H Zirkulationspumpe
Adapter Anschlusserweiterung anschließen (Fortsetzung) Zirkulationspumpe 1 2 3 4 1 2 3 4 A Stecker an Regelung Vitodens 222 Werkseitig vorbereitete Leitungen B 4 adrige Leitung 1 verwenden. C Netzanschluss 230 V~ Leitung 1: Die 2 schwarzen Adern 3 adrige Leitung 2 der 4 adrigen Leitung entfernen. -
Seite 29: Bedienteil Der Regelung Einsetzen
Bedienteil der Regelung einsetzen... -
Seite 30: Vorderblech Anbauen
Vorderblech anbauen A Aufkleber Übersicht zur Bedienung (liegt bei der Regelung) -
Seite 31: Inbetriebnahme Und Einregulierung
Inbetriebnahme und Einregulierung Inbetriebnahme und Hinweis zur Bedienung! Einregulierung siehe Die beiliegende Bedienungsanleitung Serviceanleitung. ist auch für den Vitodens 222 zutreffend. Der eingebaute Komfortschalter ist ohne Funktion. - Seite 32 Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
