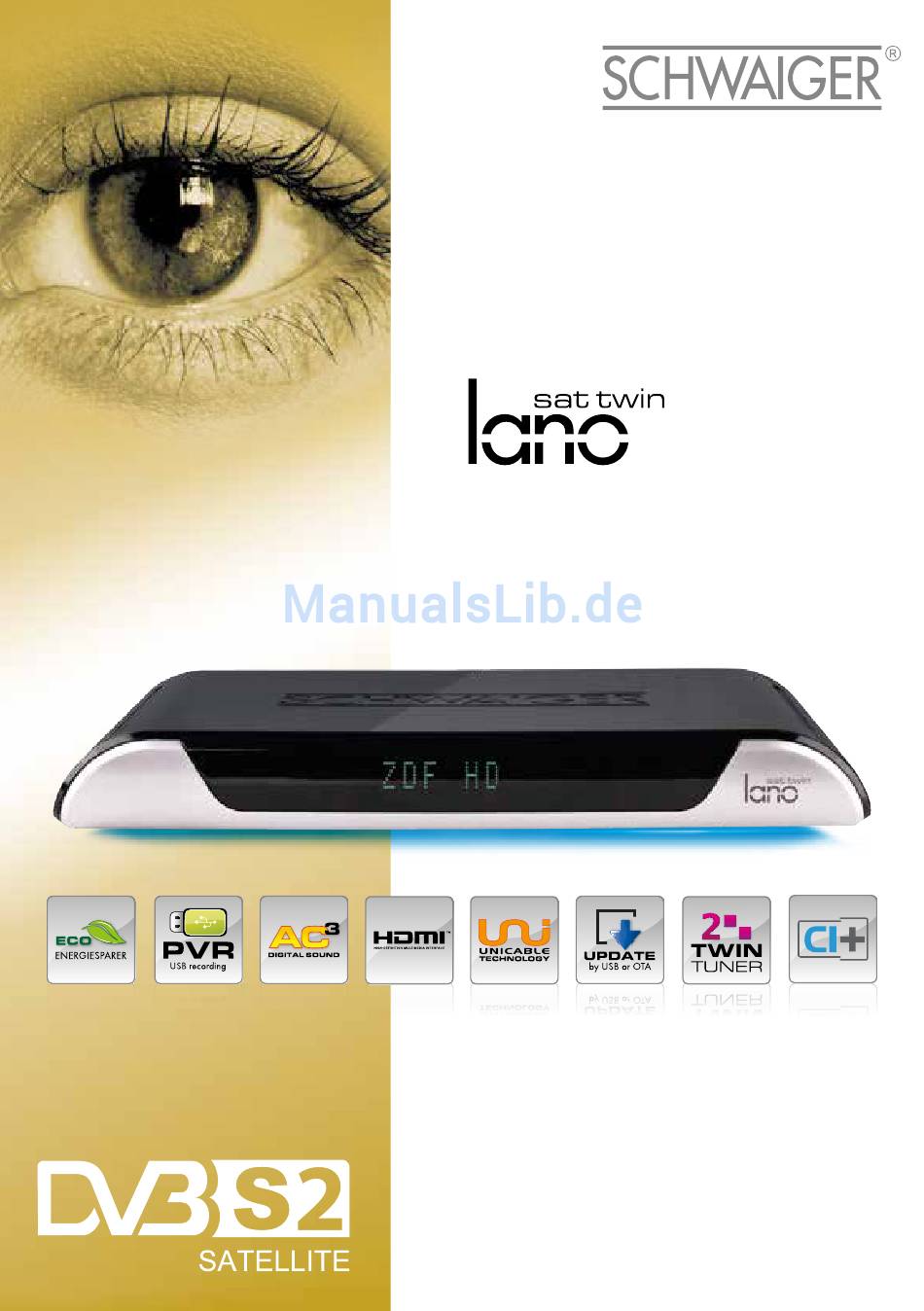

- Seite 1 HandbucH dSR 603...
- Seite 2 1. Vorderseite Receiver Taste/anzeige Erklärung 8-stelligesDot-Matrix-Display Zeigt Ihnen den aktuellen Programmplatz an 4 5 2. Rückseite Receiver anschluss/Schalter Erklärung POWER Netzteilanschluss IR Sensor Anschluss eines IR-Auge zur Fernbedienung der Set Top Box AV Anschluss Audio/Video Anschluss (analog) CI+ Slot Anschluss für CAM S/PDIF Digitaler Audioausgang über RCA-Anschluss HDMI Anschluss...
-
Seite 3: Sicherheitshinweise
SicherheitShinweiSe Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung. GrundleGende SicherheitShinweiSe elektrischer Anschluss • Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. •... -
Seite 4: Richtiger Standort
• Lassen Sie Kinder oder Personen mit Einschränkungen niemals unbeauf- sichtigt den Receiver benutzen oder mit der Antennen-Anlage spielen. • Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andern- falls gefährden Sie sich und andere. • Bezug von Ersatzteilen nur beim Hersteller. • Änderungen am Gerät führen zum Erlöschen der Verantwortung des Herstellers. -
Seite 5: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Der Receiver dient dem Empfang von digitalen Satelliten/Terrestrischen oder Kabel-Programmen im privaten Bereich. Der Receiver ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Dazu gehört auch die Beachtung aller Informationen dieser Bedienungs-anleitung, insbesondere der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß... -
Seite 6: Verpackungen
Verpackungen Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden. Verpackungsmaterialien wie z. B. Folienbeutel gehören nicht in Kinderhände. der richtige umgang mit Batterien Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. -
Seite 7: Inhaltsverzeichnis
inhAlt Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Grundlegende Sicherheitshinweise . -
Seite 8: Referenz
1 . referenz 1 .1 Allgemeine funktionen DVB-S/DVB-S2 Satelliten-kompatibel (MPEG-II/ MPEG-IV/ H.264). DiSEqC 1.0, 1.1, 1.2 & 1.3 (USALS-) kompatibel. SCPC- & MCPC-Empfang von C/Ku Band Satelliten-LNB unterstützt. Universal, Single, Single S & C Band Breitband-LNB. Empfindlicher TWIN-Tuner. PAL/NTSC-Umwandlung. Variables Bildformat (4:3, 16:9) mit Pan Vector oder Letter Box. Ausgangsauflösung: 576p, 576i, 720p, 1080i, 1080p. -
Seite 9: Zubehör
1 .3 zubehör Bedienungsanleitiung Fernbedienung AAA-Baterien 2x Netzteil 12 V Infrarot Empänger Audio/Video-Kabel... -
Seite 11: Beschreibung Fernbedienung
1 .4 Beschreibung fernbedienung Ein /Aus Schaltet Receiver ein bzw. aus. DISP Auflösung ändern. AUDIO Audiokanal wählen oder wechseln. Zifferntasten Zur direkten Eingabe von Zahlen und Kanalnummern. Anzeige des elektronischen Programmführers für TV/Radio. Dies ist für einige Programme evtl. nicht verfügbar, wenn der TV-Anbieter diesen Service nicht anbietet. -
Seite 12: Common Interface
USB-Menü aufrufen. Das USB-Gerät muss angeschlossen sein. EXIT Schrittweises Verlassen des derzeit angezeigten Menüs. RECALL/ZOOM Zur Anzeige des zuvor gesehenen Kanals/ Aktuellen TV-Kanal zoomen. Zur Anzeige der aktuellen TELETEXT-Informa- tionen des Kanals. TXT ist evtl. nicht bei allen Kanälen verfügbar, wenn diese Daten nicht zur Verfügung gestellt werden. -
Seite 13: Installation Und Anschluss
2 . inStAllAtiOn und AnSchluSS Das folgenden Diagramme zeigen, wie HD-Receiver an LNB angeschlossen werden. Bitte lesen Sie diesen Abschnitt zuerst, falls Sie sich über den Anschluss nicht im Klaren sind, da Sie hier Informationen zum korrekten Anschluss erhalten. Abb. 1 Anschluss mit einem Single LNB oder Unicable LNB... - Seite 14 Abb. 2 Anschluss mit einem Single/Unicable LNB mit Verteiler VTF 8842 (Loop Funktion)
-
Seite 15: Anschluss An Satellitenschüssel-Lnb Und Tv
Abb. 3 Anschluss mit Twin LNB (Twin Funktion) 2 .1 Anschluss an Satellitenschüssel-lnB und tV Sie können einen festen Satellitenschüssel-LNB direkt an LNB IN anschließen oder mindesten zwei Satellitenschüssel-LNB über den DiSEqC Switch anschließen. -
Seite 16: Installation Und Betrieb
3 . inStAllAtiOn und BetrieB Nach Anschluss des Receivers an andere erforderliche Geräte schalten Sie den Receiver ein. Der Receiver ist bereits mit Kanaldaten vorprogrammiert. hauptmenü Drücken Sie die Taste MENU, um das Hauptmenü aufzurufen. Das Hauptmenü umfasst die Punkte „Programme bearbeiten“, „Installation“ „Präferenzen“, „Systeminformationen“... -
Seite 17: Motor-Einstellung
MOtOr-einStellunG Falls Sie einen MOTOR verwenden, rufen bitte ‚Antennenein- stellung‘ auf. Hier können Sie DiSEqC 1.2 oder USALS wählen, um Ihren MOTOR einzustellen. Nachfolgend einige nützliche Informationen. » Motor Einstellungen Durch Drücken der RECHTS/LINKS-Taste wird die Satellitenschüssel motorgetrieben kontinuierlich nach Osten/Westen bewegt. Wenn das beste Signal gefunden wird, halten Sie an. -
Seite 18: Satellitenliste
SAtellitenliSte Dieses Fenster zeigt die gespei- cherte Satellitenliste. In diesem Menü können Sie Satelliten hinzu- fügen, bearbeiten und löschen. » SAT hinzufügen Fügen Sie einen Satelliten mit der GRÜNEN Taste hinzu. Sie können hier den Längengrad des neuen Satelliten eingeben. Drücken Sie die GELBE Taste (OK), um die Einstellung bestätigen. - Seite 19 » SAT löschen können einen Satelliten löschen. Wählen Sie den Satel- liten, den Sie aus der Satelliten- liste löschen möchten. Sie werden aufgefordert, bestätigen, ob Sie den Satelliten löschen möchten oder nicht. Falls Sie die Taste OK drücken, werden alle Kanäle des gewählten Satelliten und Transponders gelöscht und der gewählte Satellit wird nicht...
- Seite 20 » DiSEqC1.0 & DiSEqC1.1 Falls Sie die Antenne an einen DiSEqC-Switch anschließen, müssen Sie den DiSEqC-Eingang angeben, auf den Ihr gewählter Satellit konfiguriert ist. SAtellitenSuche (einzel) In diesem Menü können Sie eine Einzelsatellitensuche durchführen Suchtyp Suchmodus wählen etc. SAtellitenSuche (Mehrere) In diesem Menü können Sie eine Mehrfachsatellitensuche durch- führen.
-
Seite 21: Transponder-Liste
trAnSpOnder-liSte In diesem Menü finden Sie die Transponderliste des gewählten Satelliten. Durch Drücken der Taste LINKS/RECHTS kann zwischen Transponder- und Satel- litenliste gewechselt werden. In diesem Menü ist ein Hinzufügen, Bearbeiten, Löschen eine Transpondersuche möglich. Sie können Transponderfrequenz, Symbolrate Polarisation wählen. - Seite 22 » Bewegen Drücken Sie die gelbe Taste, um den Kanal zu wählen, den Sie bewegen möchten und bewegen Sie ihn auf die gewünschte Position. Sie können auch die Zahlentaste verwenden, um den Kanal auf die gewählte Position zu bewegen. » Sperre Hier können Sie einen Kanal sperren.
-
Seite 23: Präferenzen
3 .3 präferenzen Hier können gemäß Standards in Ihrem Land eine Vielzahl von Einstellungen Ihrer Receiver vornehmen, wie z.B. TV-Ausgang und Video-Ausgang. SprAche diesem Menü können verschiedene Sprachen wählen. tV-einStellunGen Sie können hier HDMI-Auflösung, Seitenverhältnis, Videoausgang und Digitaltonausgabe einstellen. -
Seite 24: Display-Einstellungen
diSplAy-einStellunGen diesem Menü können Helligkeit, Kontrast, Sättigung etc. einstellen. zeiteinStellunGen Wählen Sie die Zeitzone Ihres Landes erhalten korrekte Uhrzeit. AufnAhMe plAnen Sie können insgesamt 8 Timer einstellen auch mehrere Timer gleichzeitig einstellen. -
Seite 25: Osd-Einstellungen
JuGendSchutz In diesem Menü kann der Jugend- schutz eingestellt werden, ein- schließlich Menüsperre und Pro- grammsperre und Sie können das Passwort ändern, damit Kinder nicht mit der Receiver herum- spielen können. OSd-einStellunGen diesem Menü können die OSD-Einblenddauer und die OSD-Transparenz einstellen. fAVOriten In diesem Menü... -
Seite 26: Erweiterte Einstellungen
erweiterte einStellunGen In diesem Menü können Sie die Versorgung, Programm- listentyp Auto Standby einstellen. 3 .4 Systeminformationen In diesem Menü können Sie die Receiver-Informationen überprüfen, die Werkseinstellung aufrufen und die USB-Funktion aufrufen. infOrMAtiOnen Sie können Sie die Receiver- Informationen einschließlich Hardware- und Software-Version aufrufen. -
Seite 27: Software-Update Über Satellit (Ota)
SOftwAre-updAte üBer SAtellit (OtA) diesem Menü können automatisch ein Software-Update über den OTA-Service des Satel- liten ausführen. Bitte kontak- tieren Sie Ihren Händler, um mehr zu erfahren. ci-SteckplAtz infOrMAtiOnen In diesem Menü können Sie CI/CI+-Modul-Informationen ansehen. Bitte kontak- tieren Sie den Lieferanten Ihrer Karte, um mehr zu erfahren. uSB-trAnSferMenü... -
Seite 28: Media Player (Usb)
MediA plAyer (uSB) Das USB-Menü funktioniert nur, wenn ein USB-Gerät an Ihre Receiver angeschlossen ist. In diesem Menü können Sie Film- dateien, Musikdateien und Bild- dateien, die auf dem USB-Stick gespeichert sind, an Ihrem TV- Gerät wiedergeben. hinweiS USB unterstützt FAT & FAT32, NTFS 3 .5 Spiele Es stehen Ihnen einige klassische Spiele... -
Seite 29: Andere Nützliche Informationen
3 .7 Andere nützliche informationen Hier erfahren Sie, wie Sie mit einigen Tasten Ihrer Fernbedienung allgemeine Informationen nutzen können, während Sie ein TV-Programm sehen oder ein Radioprogramm anhören. favoriten Wenn Sie sich ein TV-Programm ansehen, können Sie die Gruppen mit den Favoritenkanälen aufru- fen, indem Sie die Taste FAV drücken. -
Seite 30: Pvr Funktion
Anzeige Teletext, sofern dieser gesendet wird. pVr funktiOn Zeichnen Sie ein TV-Programm auf das USB-Gerät auf und sehen Sie es sich später an. Einstellung der PVR-Speicherung Hier können Sie die PVR-Speicherung überprüfen, wie z.B. Partition, Disk-Infor- mationen und Sie können Disk-Mode und DVR Set einstellen. wAhl der pArtitiOn Bevor Sie ein TV-Programm speichern, schließen Sie die Harddisk an den Receiver an, rufen Sie das Menü... - Seite 31 infOrMAtiOnen Drücken Sie die Taste „DVR Info“, um während der Aufzeichnung detail- lierte Informationen zu überprüfen, wie z.B. Aufzeichnungsdauer, verfügbarer Speicherplatz etc. AufnAhMe Sie können die USB-Taste drücken, um das USB-Menü aufzurufen. Wählen Sie anschließend Aufnahme und wählen Sie die aufgezeichnete Datei für eine Vorschau aus.
- Seite 32 hinweiS Bei Aufnahmen von Sendern, welche mit einem CI/ CI+ Modul verschlüsselt sind, besteht die Möglichkeit, dass diese durch den Sender reguliert sind. Z. B. Vorspulen nicht möglich, nur begrenzte Verfügbarkeit von Aufnahmen, usw.
-
Seite 33: Fehlerbehebung
fehlerBeheBunG Diesen Receiver kann aus verschiedenen Gründen nicht korrekt funktionieren. Die folgenden Tabelle hilft Ihnen bei der Fehlersuche. problem ursachen/lösungen LED auf der Geräte- Das Netzkabel ist nicht angeschlossen. vorderseite leuchtet Überprüfen Sie, ob das Netzkabel in die nicht. Netzsteckdose eingesteckt ist. Kein Bild oder Ton. -
Seite 34: Technische Daten
techniSche dAten tuner und demodular Frequenzbereich 950 MHz bis 2150 MHz Eingangsanschluss IEC 169-24 F-Buchse Signalniveau -25 bis -65 dBm RF-Impedanz 75 Ω¸unsymetrisch IF-Bandbreite 55 MHz/8 Hz (pro 5 Msps) LNB-Strom & Vertikal: +13 V, 14 V +/-5% Polarisation Horizontal: +18 V, 19 V+/-5% Strom: 300 mA max. Überlastungsschutz LNB Tone Switch 22 kHz+/-2 kHz, 0,6 Vpp+/-0,2 V DiSEqC-Steuerung Version 1.0/1.1/1.2/1.3 kompatibel, Tonburst A/B... -
Seite 35: Physikalische Daten
Eingangsspannung DC 12 V, 1,5 A Leistungsaufnahme max. 25 W Stromverbrauch im max. 1 W Standby-Modus Schutz Getrennte interne Sicherung. physikalische daten Abmessung (B x H x T) 254 mm x 40 mm x 145 mm Gewicht (netto) ca. 0,8 kg Betriebstemperatur 0 °C ~ +40 °C Aufbewahrungstemp. -
Seite 36: Glossar
GlOSSAr Antenne Ein Gerät, das elektromagnetische Wellen erfasst und abstrahlt. Beinhaltet eine Satellitenschüssel und Breitband-Antenne. DiSEqC Das DiSEqC-System (Digital Satellite Equipment Control) ist ein Kommu- nikationsbus zwischen Satellitenreceivern und Peripheriegeräten, der das Koaxialkabel verwendet. Die Digital Video Broadcast Gruppe wurde konzipiert, um ein technisches Rahmenkonzept für die Einführung von digitalen Videorundfunksystemen zu etablieren. - Seite 37 Polarisation Polarisationen ermöglichen mehreren Programmen, in dasselbe Frequenzband zu passen. Die von einem Satelliten kommenden Signale werden entweder mit linearer (vertikaler oder horizontaler) oder zirkularer (rechter oder linker) Polarisation übertragen. QPSK(Quaternary Phase Shift Keying) Phasenumtastung, die vier verschiedene Phasenwinkel verwendet. Transponder Eine automatische Vorrichtung, die ein Signal auf einer unterschiedlichen Frequenz empfängt, verstärkt und weitersendet.
-
Seite 38: Notizen
nOtizen... - Seite 39 Geräte. Absender Bitte Blockschrift in GROSSBUCHSTABEN Name Vorname Serviceadresse: Schwaiger GmbH Würzburger Straße 17 Straße 90579 Langenzenn Service-Hotline: PLZ und Ort +49 9101 702-299 E-Mail: Telefon mit Vorwahl service@schwaiger.de Internet: www.schwaiger.de Model: DSR603 Unterschrift des Käufers Bitte eine Kopie des Kaufbeleges beilegen!
