Inhaltszusammenfassung für Schwaiger DSR 5500

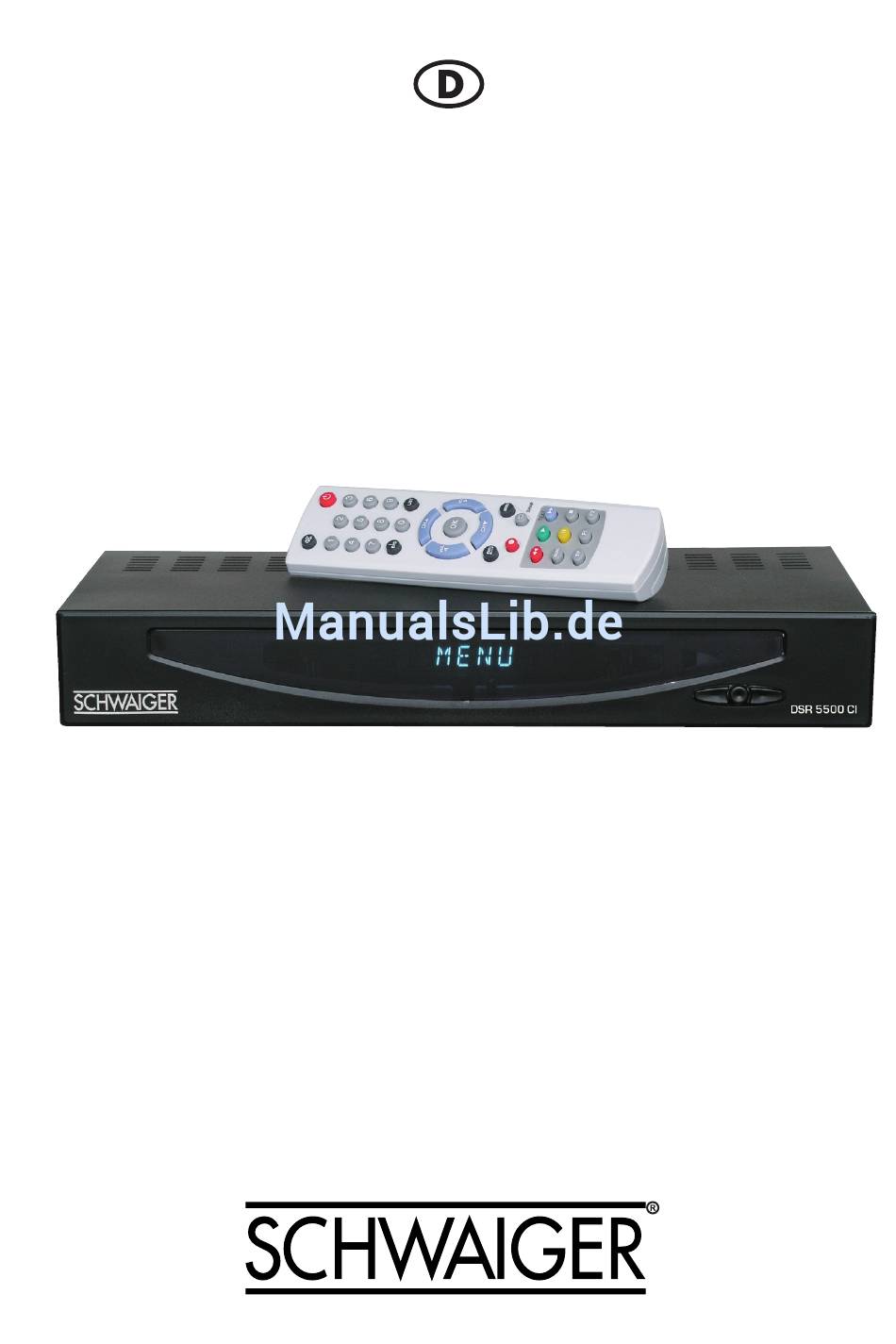

- Seite 1 DSR 5500 Digitaler SAT-Receiver Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Inhalt Inhaltsverzeichnis ........................2 Allgemeines ..........................4 Sicherheits- und Aufstellhinweise ....................4 Anschließen des Receivers ......................6 Bedienelemente, Anzeigen und Anschlüsse................7 Fernbedienung ...........................8 Erstinstallation ..........................9 Bedienung des Receivers......................11 Einstellungen ..........................13 Einstellungen – Geräte-Setup .....................14 Einstellungen – OSD-Darstellung ..................14 Einstellungen – Ton ......................15 Einstellungen –... - Seite 3 Senderliste..........................25 Senderliste – Manuell sortieren ...................25 Senderliste – Favoriten bearbeiten ..................26 Senderliste – Satelliten löschen ..................26 Timer ............................27 Timer – Sleep-Timer ......................27 Timer – Aufnahme-Timer .....................28 Timer-Programmierung aus dem EPG: ................29 Information..........................29 Videotext ...........................30 EPG – Elektronischer Programmführer ..................30 Audio-Sprache des Begleittons ....................31 DOLBY DIGITAL –...
-
Seite 4: Allgemeines
Allgemeines Garantie Die Garantiezeit beginnt mit dem Kauf des Gerätes. Diesen Zeitpunkt weisen Sie bitte durch den Kaufbeleg (Kassenzettel, Rechnung, Lieferschein u. ä.) nach. Bewahren Sie diese Unterlagen bitte sorgfältig auf. Unsere Garantieleistung richtet sich nach unseren, zum Zeitpunkt des Kaufes gültigen, Garantiebedingungen. -
Seite 5: Netzanschluss
Netzanschluss ACHTUNG: Bei Geräten mit mitgeliefertem Steckernetzteil verwenden Sie ausschließlich das mitgelieferte Original-Steckernetzteil! Das Steckernetzteil / der Netzstecker darf nur an eine Netzspannung von 230 V~/50 Hz angeschlossen werden. Das Steckernetzteil / der Netzstecker muss jederzeit erreichbar sein, um das Gerät vom Netz trennen zu können. Das Steckernetzteil / den Netzstecker nur an einer geerdeten Netzsteckdose anschließen! Das Steckernetzteil / der Netzstecker des Gerätes darf erst angeschlossen werden, nachdem die Installation vorschriftsmäßig beendet ist. -
Seite 6: Anschließen Des Receivers
Anschließen des Receivers Die folgenden Anschlüsse des Receivers müssen zur Inbetriebnahme verbunden werden. Die entsprechenden Beschriftungen fi nden Sie an der Geräterückseite (siehe Zeichnung auf der nächsten Seite). Führen Sie die beschriebenen Schritte zum Anschluss des Receivers durch: Verbinden Sie über ein SCART-Kabel die TV-Scartbuchse des Receivers mit der Scart-Buchse Ihres Fernsehgerätes. -
Seite 7: Bedienelemente, Anzeigen Und Anschlüsse
Bedienelemente, Anzeigen und Anschlüsse Gerätevorderseite Displayanzeige: 1a LED Display Rote LED leuchtet Receiver ist im Standby-Betrieb Programmname Receiver ist eingeschaltet Timeraufnahme ist gerade aktiv FAIL Kurzschluss oder Überlast am Antenneneingang MENU OSD-Menü wird angezeigt INIT Menü des Installationsassistenten wird angezeigt EIN-/AUS-Taste (Standby) Tasten zur Programmumschaltung: Programm abwärts,... -
Seite 8: Fernbedienung
Fernbedienung Ein-/Aus-Taste Tonstopp (MUTE) Direkteingabe von Programmplatznummern. Im Menü: Eingabe von Programmparametern. i/EPG Aufruf des elektronischen Programmführers (EPG). LIST Anzeige der Senderliste. VOL◀▶ Lautstärke regeln. Im Menü: In Listen blättern oder Eingabewerte ändern. CH ▲▼ Programmwechsel. Im Menü: Auswahl der Menüzeile. Kurzeinblendung der Programminformationen. -
Seite 9: Einsetzen Der Batterien
Einsetzen der Batterien Öffnen Sie den Batteriefachdeckel an der Unterseite der Fernbedienung und setzen Sie die beiden Batterien 1,5 V (Typ: AAA, LR03) ein. Achten Sie dabei auf richtige Polung! HINWEIS: Wenn einzelne Fernbedienbefehle nicht mehr oder nicht richtig ausgeführt werden, sollte der Batteriesatz erneuert werden. - Seite 10 Satellit Willkommen Im letzten Schritt des Installationsassistenten wählen Sie mit den Tasten CH oder CH den Satelliten aus der am Anfang der Satellit Senderliste stehen soll und schließen die Installation mit OK ab. Eine Korrektur kann ebenfalls mit der Taste EXIT erfolgen. Astra 19.2 Hot Bird Turksat 1C...
-
Seite 11: Bedienung Des Receivers
Bedienung des Receivers Ein- und Ausschalten Sie können den Receiver mit den Tasten, OK, den Programmwechseltasten oder mit einer der Zifferntasten einschalten. Der zuletzt aktive Programmplatz wird angezeigt. (z. B. 0015) Der Digital-Receiver wird mit der Taste in Bereitschaft (Stand-By) geschaltet. Rote LED leuchtet HINWEIS: Nur durch Ziehen des Netzsteckers ist der Digitalreceiver vollständig vom Stromnetz getrennt. - Seite 12 Durch zweimaliges Drücken der Taste LIST Liste wählen wird folgendes Menü angezeigt: Favoritenliste Favoritenliste: Persönliche Liste Ihrer Lieblingsprogramme. Radioliste Radioliste: Liste der gespeicherten Radioprogramme. TV-Liste: Liste der gespeicherten TV-Programme. TV-Liste Alphabet: Liste der gespeicherten TV- bzw. Alphabet Radioprogramme in alphabetischer Reihenfolge Mit CH oder CH...
-
Seite 13: Einstellungen
Einstellungen Im Menü Einstellungen wird die Grundfunktionalität des Receivers festgelegt. Mit den gespeicherten Einstellungen ist beim Anschluss des Receivers an eine funktionsfähige, digitaltaugliche ASTRA-Satellitenanlage der Empfang von ASTRA- Programmen sofort möglich. Lediglich die Abweichung der Ortszeit muss evtl. korrigiert werden, damit die eingeblendete Uhrzeit und die Sendezeiten korrekt angezeigt werden. -
Seite 14: Einstellungen - Geräte-Setup
Einstellungen – Geräte-Setup Geräte-Setup 1) Scart-Ausgang Scart-Ausgang TV Zur Anpassung an Ihr Fernsehgerät kann mit den Tasten Zeitverschiebung +1.00 Std. VOL ◀ ▶ das Ausgangssignal (FBAS, RGB, YUV oder Menüsprache Deutsch Y/C) für die Scartbuchse gewählt werden. Bildformat Bildanpassung Letterbox 2) Zeitverschiebung Nach dem ersten Einschalten sollten Sie die Abweichung der Ortszeit von der empfangenen GMT-Zeit einstellen. -
Seite 15: Einstellungen - Ton
Einstellungen – Ton 1) Startlautstärke Mit den VOL ◀ ▶ kann die Startlautstärke des Receivers eingestellt werden. Startlautstärke Soundeinstellung Stereo 2) Soundeinstellung Tonkanal TV Mit den Tasten VOL ◀ ▶ können Sie zwischen Tonkanal Digital Wie Tonkanal TV Stereo, Mono links bzw. Mono rechts wählen. 3) Tonkanal TV Mit den Tasten VOL ◀... -
Seite 16: Einstellungen - Kindersicherung
Einstellungen – Kindersicherung Ihr Gerät ist mit einer Kindersicherung ausgestattet. Dadurch kann der Receiver vor unbefugter Benutzung gesichert werden. Bei aktivierter Kindersicherung kann der Receiver nur noch durch die Eingabe eines vierstelligen PIN-Codes eingeschaltet werden. Kindersicherung Bewegen Sie den Cursor im Hauptmenü mit den Tasten CH auf die Zeile Kindersicherung und drücken Sie die Taste OK. -
Seite 17: Installation
Installation Dieser Digital-Receiver wurde im Werk so voreingestellt, dass er an den meisten Satellitenanlagen und LNB-Konfi gurationen – ohne Anpassen – sofort betriebsbereit ist. Änderungen in diesem Menü wirken sich unmittelbar auf die Empfangseigenschaften des Receivers aus und sollten deshalb nur von Fachleuten vorgenommen werden! Installation Im Hauptmenü... -
Seite 18: Installation - Sendersuche
6) Toneburst-Schalter Wird der Receiver an eine Satellitenanlage zum gleichzeitigen Empfang von mehreren Satelliten (Multifeedanlage) angeschlossen, dann weisen Sie dem jeweiligen LNB (Menüzeile 1) seinen Eingang mit den Tasten VOL ◀ ▶ am Toneburst-Schalter zu. 7) DiSEqC-Modus Mit den Tasten VOL ◀ ▶ können Sie den DiSEqC-Modus wählen. Wählen Sie DiSEqC 1.0 für fest installierte und DiSEqC 1.2 für motorgesteuerte Anlagen. -
Seite 19: Sendersuche
Sendersuche Bewegen Sie den Cursor mit den Tasten CH auf die Zeile Satellit und stellen Sie mit den Tasten VOL ◀ ▶ den gewünschten Satelliten ein. Zeile Suchmodus mit CH wählen und mit den Tasten VOL ◀ ▶ den gewünschten Such Modus auswählen. -
Seite 20: Installation - Werkszustand
Installation – Werkszustand Mit diesem Menüpunkt wird der Receiver auf die Werksparameter zurückgesetzt. Anschließend erfolgt die Menüführung wie bei der Erstinstallation durch die drei Startmenüs. Installation – Softwaredownload Diese Funktion ermöglicht es Ihnen, die Betriebssoftware des Receivers sowie die Menü-Texte und die Programmliste über den Satelliten Astra 19.2°... - Seite 21 2. Auswahl der verfügbaren Daten: Je nach Verfügbarkeit der Download-Dateien (Neue Software verfügbar) können Sie mit CH zwischen folgenden Daten wählen: Software: Betriebssoftware des Digitalreceivers Senderliste: Programmliste des Digitalreceivers OSD-Texte: Alle auf dem Bildschirm dargestellten Texte des Digitalreceivers Information: Informationen über die zum Download bereitstehenden Dateien, z.B.
-
Seite 22: Installation - Motoreinstellungen
ACHTUNG Solange der Speichervorgang noch nicht begonnen hat, kann der Download jederzeit mit EXIT abgebrochen werden. Sobald jedoch die ersten Daten abgespeichert werden, ist ein Abbruch nicht mehr möglich. Eine Unterbrechung des Downloads (z.B. durch Ziehen des Netzsteckers) kann zu einer Beschädigung der Betriebssoftware, der Textdaten oder der Kanalliste des Receivers führen! HINWEIS: Beinhaltete der Download eine neue Senderliste, muß... -
Seite 23: Grundeinstellung Der Drehanlage
Motorbefehle: Taste - : Dreht die Antenne nach Osten Taste +: Dreht die Antenne nach Westen Taste OK: Hält den Motor an Taste 1: Setzt den Ostanschlag der Antenne Taste 2: Setzt den Westanschlag der Antenne Taste 3: Löscht die Anschläge der Antenne Taste 4: Dreht auf die eingestellte Antennenposition Taste 5:... -
Seite 24: Installation - Common Interface (Ci)
Installation – Common Interface (CI) Der Digital-Receiver verfügt an der Geräterückseite über einen Common Interface Schacht. Diese Schnittstelle ermöglichen es in Verbindung mit einem Karten-Modul (CAM Conditional-Access-Modul) und einer entsprechenden Smart Card, verschiedenste codierte Programme zu entschlüsseln. Die Smart Card wird in das Modul gesteckt. Das Conditional Access Modul (CAM) kann bei laufendem Betrieb eingesetzt und herausgenommen werden. -
Seite 25: Senderliste
Senderliste Sie können die Reihenfolge der vorprogrammierten Sender nach Ihren eigenen Wünschen gestalten bzw. nicht benötigte Programme löschen. Diese Funktionen können für TV- und Radioprogramme angewendet werden. Bewegen Sie den Cursor im Hauptmenü mit den Tasten Senderliste auf die Zeile Senderliste und drücken Sie die Taste OK. Manuell sortieren Es erscheint folgendes Menü: Favoritenliste bearbeiten... -
Seite 26: Senderliste - Favoriten Bearbeiten
Senderliste – Favoriten bearbeiten Sie können Ihre Lieblingsprogramme in einer Favoritenliste abspeichern. Bewegen Sie den Cursor im Menü Senderliste mit den Tasten CH auf die Zeile Favoritenliste bearbeiten und drücken Sie die Taste OK. Nun werden zwei Tabellen angezeigt: • Die Gesamtliste, in der alle gespeicherten Programme aufgeführt werden (max. -
Seite 27: Timer
Timer Sie können Ihren Digital-Receiver zu einer vorher gewählten Zeit ausschalten lassen oder eine Aufnahme für einen angeschlossenen Videorecorder programmieren. Es stehen insgesamt 10 Aufnahmetimer zur Verfügung. Bewegen Sie den Cursor im Hauptmenü mit den Tasten CH auf die Zeile Timer und drücken Sie die Taste OK. -
Seite 28: Timer - Aufnahme-Timer
Timer – Aufnahme-Timer Bewegen Sie den Cursor im Menü Timer mit den Tasten CH auf die Zeile Aufnahme-Timer und drücken Sie die Taste OK. Es erscheint folgendes Menü: Aufnahme-Timer 20:07 Timer-Platz (1...10) 1 (inaktiv) Startzeit 00:00 Uhr Stoppzeit 00:00 Uhr Datum der Aufnahme 31.12.05 Programm... -
Seite 29: Timer-Programmierung Aus Dem Epg
Timer-Programmierung aus dem EPG: Durch Drücken der Taste i/EPG wird die Programmtabelle des aktivierten Programmes aufgerufen Hier sehen Sie alle Sendungen mit den Sendezeiten. Die aktuelle Sendung ist markiert. Mit CH und VOL ◀ ▶ wählen Sie die Sendung, die Sie aufnehmen wollen. Durch Drücken der gelben Taste werden alle Daten in den Aufnahme-Timer übernommen. -
Seite 30: Videotext
Videotext Schalten Sie das Programm ein, von dem Sie Videotext empfangen möchten. Drücken Sie dann die blaue Taste, um den Videotext einzuschalten. Als Startseite wird die Seite 100. dargestellt. Geben Sie mit den Tasten 0-9 die dreistellige Seitennummer ein, die Sie sehen möchten. Ihre Eingabe wird in der linken oberen Bildschirmecke angezeigt. -
Seite 31: Audio-Sprache Des Begleittons
Audio-Sprache des Begleittons Wird ein Programm in mehreren Sprachen gesendet, dann wird dies beim [1/2] Programmwechsel auf dem Bildschirm eingeblendet. Mit der roten und der Deutsch grünen Taste auf der Fernbedienung können Sie die gewünschte Sprache Englisch auswählen und mit OK aktivieren. Mit OK können Sie die Einblendung jederzeit aufrufen und die Sprache wechseln. -
Seite 32: Fehlersuche
Fehlersuche Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich jedoch nicht immer um einen Defekt am Gerät handeln. Meist liegt die Ursache der Störung an mangelhaften Zuleitungen, Steckverbindungen oder an Fehlern beim Anschluss. Bevor Sie also Ihr Gerät zum Service bringen, prüfen Sie bitte folgende Punkte: Problem mögliche Ursachen... -
Seite 33: Leisten Sie Einen Beitrag Zum Umweltschutz
Leisten Sie einen Beitrag zum Umweltschutz Batterien/Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpfl ichtet, gebrauchte Batterien zurückzugeben. Sie können Ihre alten Batterien bei öffentlichen Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien der betreffenden Art verkauft werden Diese Zeichen fi... -
Seite 34: Technische Daten
Technische Daten Allgemein • 4000 Programmspeicherplätze • 30 Satelliten (einzeln aktivierbar) • Videotext und Videotextgenerierung für Wiedergabe auf TV Fast-OSD • schnelle Senderumschaltung für Zapping • keine Verzögerungen beim Menüaufbau • große Schrift für bessere Lesbarkeit • übersichtliche Online-Hilfe zu allen Menü •... - Seite 36 Christian Schwaiger GmbH Würzburger Straße 17 D-90579 Langenzenn/Germany Hotline +49 (0)9101-702 299 www.schwaiger.de...
