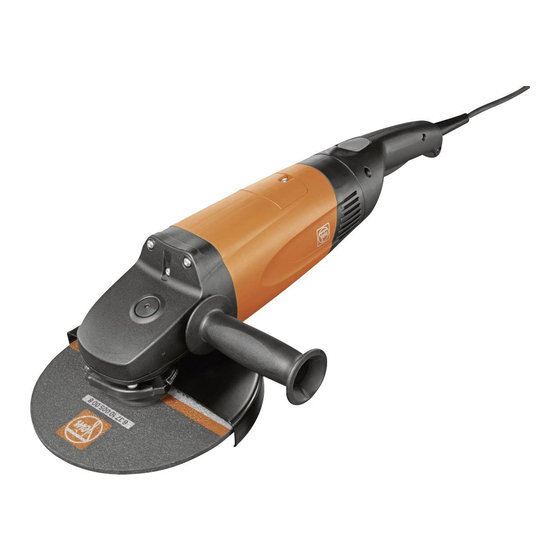

Fein WSG 20-180 Reparaturanleitung
Vorschau ausblenden Andere Handbücher für WSG 20-180:
Inhaltsverzeichnis

Werbung

Schleifen
Reparaturanleitung
Gültig für:
WSG 20-180; WSG 20-230; WSG 25-180; WSG 25-230;
WSB 20-180; WSB 20-230; WSB 25-180 X; WSB 25-230 X
34130529060
Printed in Germany

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Fein WSG 20-180

  • Seite 1 34130529060 Schleifen Printed in Germany Reparaturanleitung Gültig für: WSG 20-180; WSG 20-230; WSG 25-180; WSG 25-230; WSB 20-180; WSB 20-230; WSB 25-180 X; WSB 25-230 X...
  • Seite 2: Inhaltsverzeichnis

    Lagerplatte demontieren ....................33 8.4.4 Welle demontieren ......................35 8.4.5 Getriebegehäuse entfernen ....................36 C-SC_CSSM Version 1.0 10.03.2021 Seite 2 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 3 Handgriff montieren ......................70 Handgriff und Schutzhaube montieren ..................72 10 Prüfung nach Reparatur ........................73 C-SC_CSSM Version 1.0 10.03.2021 Seite 3 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 4: Beschriebene Gerätetypen

    7 221 10 ..WSB 25-230 X 7 221 11 ..C-SC_CSSM Version 1.0 10.03.2021 Seite 4 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 5: Technische Daten

    Den Anschlussplan finden Sie im elektronischen Informationssystem von FEIN. Zur weiteren Reparaturausführung notwenigen Dokumente Schmierstoffkatalog FEIN Sonderwerkzeugkatalog FEIN Alle relevanten Servicekommunikationen C-SC_CSSM Version 1.0 10.03.2021 Seite 5 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 6: Verwendete Symbole

    Kennzeichnet Hinweise, die Informationen oder Anweisungen geben, die zum besseren Verständnis und einer effektiveren Nutzung des Produkts beitragen können. Teil der Navigationsoberfläche. C-SC_CSSM Version 1.0 10.03.2021 Seite 6 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 7: Hinweise Und Vorschriften

    C. & E. Fein GmbH übernimmt keinerlei Gewähr für die Vollständigkeit, Aktualität, Qualität und Korrektheit der bereitgestellten Informationen. Haftungsansprüche gegen die C. & E. Fein GmbH, welche sich auf Schäden materieller oder ideeller Art beziehen, die durch die Nutzung oder Nichtnutzung der dargebotenen Informationen bzw. durch die Nutzung fehlerhafter und unvollständiger Informationen verursacht wurden, sind ausgeschlossen.
  • Seite 8: Sicherheitshinweise

    Schädigung des Produkts oder seiner Umgebung. Maßnahme, die ergriffen werden muss, um diese Gefahr zu vermeiden. C-SC_CSSM Version 1.0 10.03.2021 Seite 8 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 9 Kennzeichnet Hinweise, die Informationen oder Anweisungen geben, die zum besseren Verständnis und einer effektiveren Nutzung des Produkts beitragen können. NFORMATION Anwendungstipp C-SC_CSSM Version 1.0 10.03.2021 Seite 9 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 10: Benötigte Werkzeuge, Schmier- Und Hilfsstoffe

    ø außen 130 mm Abziehglocke 64104150008 Spannkörper 32 mm 64107032000 Spannkörper 26 mm 64107026000 C-SC_CSSM Version 1.0 10.03.2021 Seite 10 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 11: Benötigte Schmier- Und Hilfsstoffe

    34130529060 Schleifen Printed in Germany Benötigte Werkzeuge, Schmier- und Hilfsstoffe 6.3 Benötigte Schmier- und Hilfsstoffe Die Herstellerangaben zu den verwendeten Schmierstoffen finden Sie im FEIN Schmierstoffkatalog. Fett SM 0001 85 g Getriebe Dichtmittel Loctite 573 n.a. Getriebegehäuse C-SC_CSSM Version 1.0 10.03.2021...
  • Seite 12: Prüf- Und Diagnosemöglichkeiten

    Schleifen Printed in Germany Prüf- und Diagnosemöglichkeiten Prüf- und Diagnosemöglichkeiten Prüfdaten Die zulässigen Parameter zur Maschine finden Sie im elektronischen Informationssystem von FEIN. C-SC_CSSM Version 1.0 10.03.2021 Seite 12 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung.
  • Seite 13: Demontage

    8.1 Handgriff und Schutzhaube entfernen Werkzeuge: keine 1. Den Handgriff (1) herausdrehen. 2. Die Schutzhaube (2) entfernen. C-SC_CSSM Version 1.0 10.03.2021 Seite 13 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 14: Gehäuse Demontieren

    Den Schaltknopf (5) entfernen. NFORMATION Die Feder (6) sichern. Die Feder (6) entfernen. C-SC_CSSM Version 1.0 10.03.2021 Seite 14 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 15: Netzkabel Entfernen

    Die zwei Schrauben (3) herausdrehen. Das Kabel (4) entfernen. Die Kabeltülle (5) entfernen. C-SC_CSSM Version 1.0 10.03.2021 Seite 15 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 16: Schalter Demontieren Wsg 20/25

    Kreuzschlitz-Schraubendreher PH2 Den Stecker (1) entfernen. Den Stecker (2) entfernen. Den Stecker (3) entfernen. C-SC_CSSM Version 1.0 10.03.2021 Seite 16 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 17 Die Schraube (1) herausdrehen. Das Anschlussstück (2) entfernen. NFORMATION Das Anschlussstück (2) nur bei Bedarf entfernen. C-SC_CSSM Version 1.0 10.03.2021 Seite 17 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 18: Schalter Demontieren Wsb 20/25

    Die Schraube (6) herausdrehen. Das Anschlussstück (7) entfernen. NFORMATION Das Anschlussstück (7) nur bei Bedarf entfernen. C-SC_CSSM Version 1.0 10.03.2021 Seite 18 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 19: Kohlebürsten Entfernen

    Das Kabel (3) entfernen. Die Schritte 1. bis 8. auf der gegenüberliegenden Seite der Maschine wiederholen. C-SC_CSSM Version 1.0 10.03.2021 Seite 19 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 20: Elektronik Entfernen Wsg 20/25

    Die vier Schrauben (2) herausdrehen. Das Gehäuse (3) entfernen. Die Elektronik (4) entfernen. Das Druckstück (5) entfernen. C-SC_CSSM Version 1.0 10.03.2021 Seite 20 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 21: Elektronik Entfernen Wsb 20/25

    Das Gehäuse (3) entfernen. Die Elektronik (4) entfernen. Das zwei Druckstücke (5) entfernen. C-SC_CSSM Version 1.0 10.03.2021 Seite 21 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 22: Getriebegehäuse Wsg 20/25-180/230 Demontieren

    Zweilochmutterndreher Den Gewindeflansch (1) entfernen. Den Dichtring (2) entfernen. Den Innenflansch (3) entfernen. C-SC_CSSM Version 1.0 10.03.2021 Seite 22 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 23: Lagerplatte Entfernen

    Die vier Scheiben (2) entfernen. NFORMATION Bei jeder Montage neue Scheiben (2) verwenden. Die Lagerplatte (3) entfernen. C-SC_CSSM Version 1.0 10.03.2021 Seite 23 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 24: Lagerplatte Demontieren

    Hülse Ø außen 22 mm Die Scheibe (1) entfernen. Die Welle (2) auspressen. Das Zahnrad (3) entfernen. C-SC_CSSM Version 1.0 10.03.2021 Seite 24 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 25 Die Scheibe (5) entfernen. Den Filzring (6) entfernen. Abbildung ähnlich C-SC_CSSM Version 1.0 10.03.2021 Seite 25 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 26: Getriebegehäuse Entfernen

    Kreuzschlitz-Schraubendreher PH2 Kunststoffhammer Die zwei Schrauben (1) herausdrehen. Die zwei Schrauben (2) herausdrehen. C-SC_CSSM Version 1.0 10.03.2021 Seite 26 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 27 Demontage Den Anker (1) aus dem Motorgehäuse (2) entfernen. Den Luftleitring (3) entfernen. C-SC_CSSM Version 1.0 10.03.2021 Seite 27 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 28: Anker Entfernen

    Bei Montage neue Scheiben (2) verwenden. Die Schraube (3) herausdrehen. Den Anker (4) aus dem Gehäuse (5) entfernen. C-SC_CSSM Version 1.0 10.03.2021 Seite 28 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 29: Gehäuseteile Entfernen

    Die Feder (2) sichern. Die Buchse (5) entfernen NFORMATION Die Buchse (5) nur bei Bedarf entfernen. C-SC_CSSM Version 1.0 10.03.2021 Seite 29 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 30 NFORMATION Die Nadelhülse (2) nur bei Bedarf entfernen. Das Gehäuse (3) vorher erwärmen. C-SC_CSSM Version 1.0 10.03.2021 Seite 30 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 31: Getriebegehäuse Wsb 20/25-180/230 Demontieren

    Schritte, die abgeschlossen sein müssen: Handgriff und Schutzhaube entfernen Den Hebel (1) öffnen. Die Spanneinheit (2) entfernen. C-SC_CSSM Version 1.0 10.03.2021 Seite 31 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 32: Lagerplatte Entfernen

    Bei jeder Montage neue Scheiben (2) verwenden. Die Lagerplatte (3) entfernen. Das Fett (4) entfernen. C-SC_CSSM Version 1.0 10.03.2021 Seite 32 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 33: Lagerplatte Demontieren

    Hülse Ø außen 34 mm Die Scheibe (1) entfernen. Die Welle (2) auspressen. Das Zahnrad (3) entfernen. C-SC_CSSM Version 1.0 10.03.2021 Seite 33 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 34 Das Rillenkugellager (4) muss nach der Demontage erneuert werden. Die Scheibe (5) entfernen Den Filzring (6) entfernen. Abbildung ähnlich C-SC_CSSM Version 1.0 10.03.2021 Seite 34 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 35: Welle Demontieren

    Die Scheibe (2) entfernen. Das Druckstück (3) entfernen. Die zwölf Tellerfedern (4) entfernen. C-SC_CSSM Version 1.0 10.03.2021 Seite 35 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 36: Getriebegehäuse Entfernen

    Torx T25 Kunststoffhammer Die zwei Schrauben (1) herausdrehen. Die zwei Schrauben (2) herausdrehen. C-SC_CSSM Version 1.0 10.03.2021 Seite 36 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 37 Demontage Den Anker (1) aus dem Motorgehäuse (2) entfernen. Den Luftleitring (3) entfernen. C-SC_CSSM Version 1.0 10.03.2021 Seite 37 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 38: Anker Entfernen

    Bei jeder Montage neue Scheiben (2) verwenden. Die Schraube (3) herausdrehen. Den Anker (4) aus dem Gehäuse (5) entfernen. C-SC_CSSM Version 1.0 10.03.2021 Seite 38 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 39: Gehäuseteile Entfernen

    NFORMATION Die Nadelhülse (9) nur bei Bedarf entfernen. Das Gehäuse (10) vorher erwärmen. C-SC_CSSM Version 1.0 10.03.2021 Seite 39 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 40: Motor Demontieren

    Den Filzring (4) entfernen. Die Platte (5) entfernen. Die Buchse (6) entfernen. Das Rillenkugellager (7) auspressen. C-SC_CSSM Version 1.0 10.03.2021 Seite 40 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 41: Stator Entfernen

    Anker entfernen Werkzeuge: Kreuzschlitz-Schraubendreher Kunststoffhammer Den Luftleitring (1) entfernen. Die zwei Schrauben (2) entfernen. C-SC_CSSM Version 1.0 10.03.2021 Seite 41 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 42 WSB 20/25-180/230: Die zwei Stecker (2) entfernen und durch das Gehäuse führen. Den Stator (3) entfernen. Abbildung ähnlich C-SC_CSSM Version 1.0 10.03.2021 Seite 42 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 43: Montage

    Gehäuse führen und platzieren. NFORMATION Die Arretierung muss einrasten. *Klick* Die Kabel (3) verdrillen. C-SC_CSSM Version 1.0 10.03.2021 Seite 43 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 44 Die 2 Schrauben [5 x 55 mm] (1) eindrehen [5 Nm]. Den Luftleitring (2) platzieren. C-SC_CSSM Version 1.0 10.03.2021 Seite 44 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 45: Anker Montieren

    Das Ritzel vorher erwärmen. Die Lage beachten. Die Buchse (7) platzieren. NFORMATION Die Buchse (7) mit Öl benetzen. C-SC_CSSM Version 1.0 10.03.2021 Seite 45 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 46: Getriebegehäuse Wsg 20/25-180/230 Montieren

    Den Druckknopf (7) platzieren. NFORMATION Die Lage beachten. Den Druckknopf (7) zur Führung (8) ausrichten. C-SC_CSSM Version 1.0 10.03.2021 Seite 46 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 47: Anker Platzieren

    Die Scheibe (5) platzieren. NFORMATION Neue Scheibe verwenden. Die Schraube (6) eindrehen [1,2 Nm]. C-SC_CSSM Version 1.0 10.03.2021 Seite 47 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 48: Getriebegehäuse Platzieren

    Den Luftleitring (1) platzieren. NFORMATION Die Lage beachten. Den Anker (2) im Motorgehäuse (3) platzieren. C-SC_CSSM Version 1.0 10.03.2021 Seite 48 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 49 Die zwei Schrauben [5x40] (3) platzieren. NFORMATION Die Schrauben (2) + (3) über Kreuz eindrehen [3,1 Nm]. C-SC_CSSM Version 1.0 10.03.2021 Seite 49 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 50: Lagerplatte Montieren

    Die Lage des Rillenkugellagers (4) beachten. Mit der offenen Seite zur Scheibe (2). C-SC_CSSM Version 1.0 10.03.2021 Seite 50 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 51 Die Lage der Scheibe zu den Löchern (7) beachten. Die Scheibe (7) mit Loctite benetzen. C-SC_CSSM Version 1.0 10.03.2021 Seite 51 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 52: Lagerplatte Platzieren

    „3.“ bis „5“ wiederholen. Den Ring (6) mit Loctite benetzen. Schritt „3.“ bis „5.“ wiederholen. C-SC_CSSM Version 1.0 10.03.2021 Seite 52 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 53: Gewindeflansch Platzieren

    Die Schutzhaube (1) platzieren. Den Innenflansch (2) platzieren. Den Dichtring (3) platzieren. Den Gewindeflansch (4) platzieren. C-SC_CSSM Version 1.0 10.03.2021 Seite 53 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 54: Getriebegehäuse Wsb 20/25-180/230 Montieren

    Die Scheibe (7) platzieren. Den Hebel (8) platzieren. Den Bolzen (9) platzieren. C-SC_CSSM Version 1.0 10.03.2021 Seite 54 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 55: Anker Platzieren

    Die Scheibe (5) platzieren. NFORMATION Neue Scheibe verwenden. Die Schraube (6) eindrehen [1,2 Nm]. C-SC_CSSM Version 1.0 10.03.2021 Seite 55 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 56: Getriebegehäuse Platzieren

    Torx T25 Kunststoffhammer Den Luftleitring (1) platzieren. Den Anker (2) im Motorgehäuse (3) platzieren. C-SC_CSSM Version 1.0 10.03.2021 Seite 56 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 57 Die zwei Schrauben [5x40] (2) platzieren. NFORMATION Die Schrauben (1) + (2) über Kreuz eindrehen [3,1 Nm]. C-SC_CSSM Version 1.0 10.03.2021 Seite 57 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 58: Welle Montieren

    Die Scheibe (3) herunter drücken. ORSICHT Feder unter Spannung. Verletzungsgefahr. Durchschlag vor Abrutschen sichern. C-SC_CSSM Version 1.0 10.03.2021 Seite 58 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 59: Lagerplatte Montieren

    Die Lage des Rillenkugellagers (4) beachten. Mit der offenen Seite zur Scheibe (2). C-SC_CSSM Version 1.0 10.03.2021 Seite 59 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 60 Die Lage der Scheibe zu den Löchern beachten. Die Scheibe (6) mit Loctite benetzen. C-SC_CSSM Version 1.0 10.03.2021 Seite 60 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 61: Lagerplatte Platzieren

    Das Flankenspiel kontrollieren. NFORMATION Wenn nötig mit Ausgleichscheiben justieren und Schritt „3.“ bis „5.“ wiederholen. C-SC_CSSM Version 1.0 10.03.2021 Seite 61 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 62: Spanneinheit Platzieren

    Welle montieren Lagerplatte montieren Lagerplatte platzieren Die Spanneinheit (1) platzieren. Den Hebel (2) schließen. C-SC_CSSM Version 1.0 10.03.2021 Seite 62 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 63: Gehäuse Montieren

    WSG 20/25-180/230: zwei Verbindungskabel. WSB 20/25-180/230: ein Verbindungskabel und ein Kabel mit Ringkerndrossel C-SC_CSSM Version 1.0 10.03.2021 Seite 63 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 64: Elektronik Platzieren Wsg 20/25

    Das Gehäuse (4) platzieren. Die vier Schrauben (5) eindrehen [1,7 Nm]. Den Stecker (6) platzieren. C-SC_CSSM Version 1.0 10.03.2021 Seite 64 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 65: Elektronik Platzieren Wsb 20/25

    Das Gehäuse (4) platzieren. Die vier Schrauben (5) eindrehen [1,7 Nm]. Den Stecker (6) platzieren. C-SC_CSSM Version 1.0 10.03.2021 Seite 65 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 66: Netzkabel Platzieren

    Das Kabel auf der schwarzen Isolierung einklemmen. Die Schraube (4) eindrehen [1,9 Nm]. C-SC_CSSM Version 1.0 10.03.2021 Seite 66 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 67: Schalter Montieren Wsg 20/25

    Elektronik platzieren Werkzeuge: Kreuzschlitz-Schraubendreher PH2 Den Stecker (1) platzieren. Den Stecker (2) platzieren. C-SC_CSSM Version 1.0 10.03.2021 Seite 67 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 68 Das Kabel (1) platzieren. Die Schraube (2) eindrehen [0,9 Nm]. NFORMATION Die Kabelverlegung beachten. C-SC_CSSM Version 1.0 10.03.2021 Seite 68 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 69: Schalter Montieren Wsb 20/25

    Das Kabel (5) platzieren. Die Schraube (6) eindrehen [0,9 Nm]. NFORMATION Die Kabelverlegung beachten. C-SC_CSSM Version 1.0 10.03.2021 Seite 69 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 70: Handgriff Montieren

    Schaltknopf (2) hörbar einrastet. *Klick* Den Schalter (5) und Kabeltülle platzieren. NFORMATION Die Lage der Kabel beachten. C-SC_CSSM Version 1.0 10.03.2021 Seite 70 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 71 Die obere Handgriffhalbschale (1) platzieren. Die vier Schrauben (2) eindrehen [1,4 Nm]. NFORMATION Die Kabelverlegung beachten. C-SC_CSSM Version 1.0 10.03.2021 Seite 71 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 72: Handgriff Und Schutzhaube Montieren

    9.5 Handgriff und Schutzhaube montieren Werkzeuge: keine 1. Die Schutzhaube (1) montieren. 2. Den Handgriff (2) eindrehen. C-SC_CSSM Version 1.0 10.03.2021 Seite 72 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Seite 73: Version 1.0 10.03.2021 Seite 2 Von

    Bremse prüfen Stillstand der Schleifscheibe innerhalb 3 s nach dem Ausschalten WSB 20/25-180/230 C-SC_CSSM Version 1.0 10.03.2021 Seite 73 von 73 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
