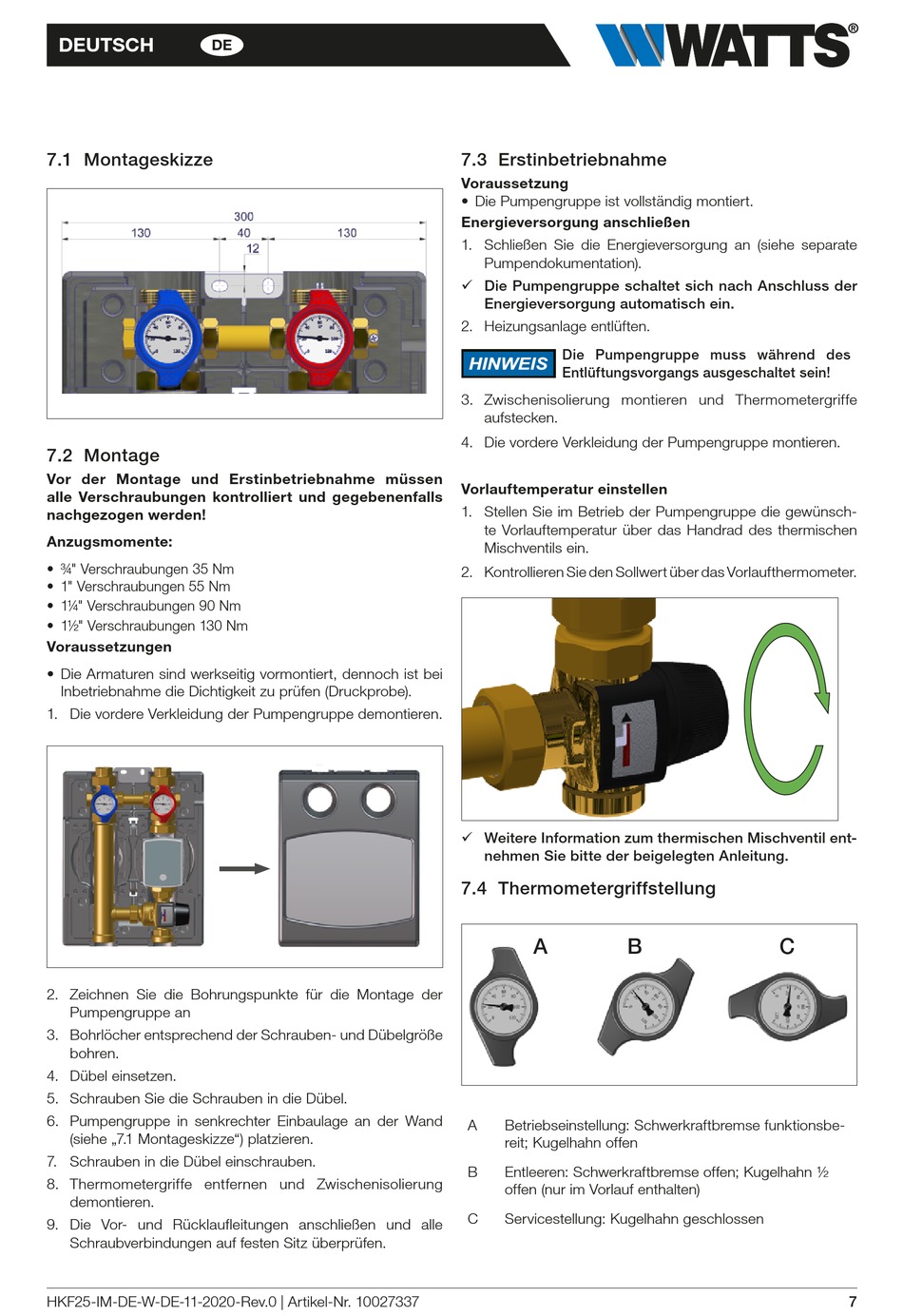

7.1 Montageskizze
7.2 Montage
Vor der Montage und Erstinbetriebnahme müssen
alle Verschraubungen kontrolliert und gegebenenfalls
nachgezogen werden!
Anzugsmomente:
• 3/4" Verschraubungen 35 Nm
• 1" Verschraubungen 55 Nm
• 11/4" Verschraubungen 90 Nm
• 11/2" Verschraubungen 130 Nm
Voraussetzungen
• Die Armaturen sind werkseitig vormontiert, den noch ist bei
Inbetriebnahme die Dichtigkeit zu prüfen (Druckprobe).
1. Die vordere Verkleidung der Pumpengruppe demontieren.
2. Zeichnen Sie die Bohrungspunkte für die Montage der
Pumpengruppe an
3. Bohrlöcher entsprechend der Schrauben- und Dübelgröße
bohren.
4. Dübel einsetzen.
5. Schrauben Sie die Schrauben in die Dübel.
6. Pumpengruppe in senkrechter Einbaulage an der Wand
(siehe „7.1 Montageskizze") platzieren.
7. Schrauben in die Dübel einschrauben.
8. Thermometergriffe entfernen und Zwischenisolierung
demontieren.
9. Die Vor- und Rücklaufleitungen anschließen und alle
Schraubverbindungen auf festen Sitz überprüfen.
HKF25-IM-DE-W-DE-11-2020-Rev.0 | Artikel-Nr. 10027337
7.3 Erstinbetriebnahme
Voraussetzung
• Die Pumpengruppe ist vollständig montiert.
Energieversorgung anschließen
1. Schließen Sie die Energieversorgung an (siehe separate
Pumpendokumentation).
9 Die Pumpengruppe schaltet sich nach Anschluss der
Energieversorgung automatisch ein.
2. Heizungsanlage entlüften.
Die Pumpengruppe muss während des
Entlüftungsvorgangs ausgeschaltet sein!
3. Zwischenisolierung montieren und Thermometergriffe
aufstecken.
4. Die vordere Verkleidung der Pumpengruppe montieren.
Vorlauftemperatur einstellen
1. Stellen Sie im Betrieb der Pumpengruppe die gewünsch-
te Vorlauftemperatur über das Handrad des thermischen
Mischventils ein.
2. Kontrollieren Sie den Sollwert über das Vorlauf thermometer.
9 Weitere Information zum thermischen Mischventil ent-
nehmen Sie bitte der beigelegten Anleitung.

7.4 Thermometergriffstellung

A B
A Betriebseinstellung: Schwerkraftbremse funktionsbe-
reit; Kugelhahn offen
B Entleeren: Schwerkraftbremse offen; Kugelhahn 1/2
offen (nur im Vorlauf enthalten)
C Servicestellung: Kugelhahn geschlossen
C
