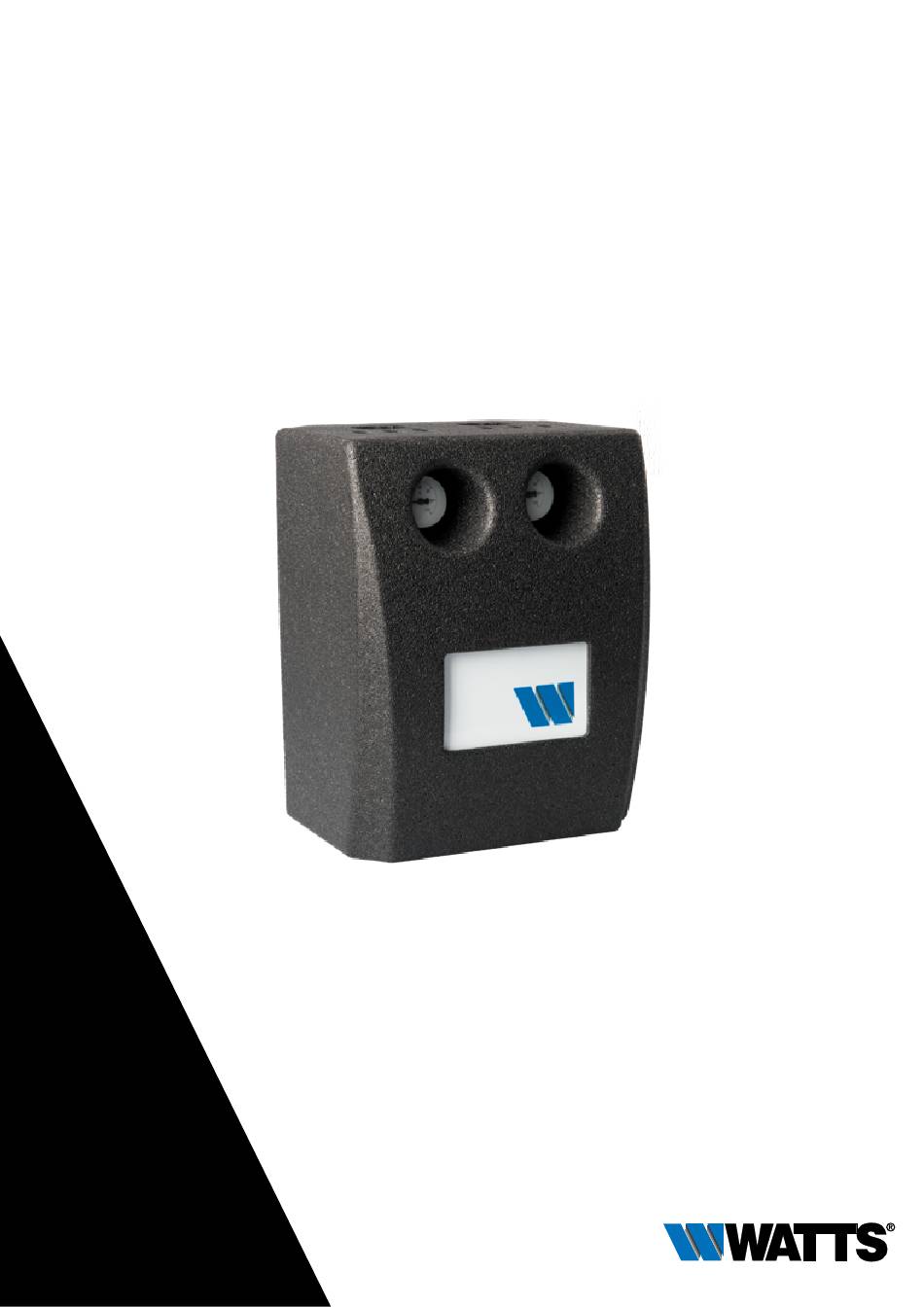

Serie HKF20
Pumpen - Mischventilgruppe mit thermisch gesteuerter
Festwertregelung für Heizungsanlagen
Montage- und Betriebsanleitung
WattsWater.de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Watts HKF20-Serie

  • Seite 1 Serie HKF20 Pumpen - Mischventilgruppe mit thermisch gesteuerter Festwertregelung für Heizungsanlagen Montage- und Betriebsanleitung WattsWater.de...
  • Seite 2: Allgemeine Informationen

    DEUTSCH Inhalt 1 Allgemeine Informationen 1 Allgemeine Informationen ......2 1.1 Wichtige Hinweise zur Montage- und Betriebsanleitung 1.1 Wichtige Hinweise zur Montage- und Betriebsanleitung 2 Der Betreiber ist für die Einhaltung der 1.2 Produktkonformität ............2 regionalen Gesetze Vorschriften 1.3 Produktmerkmale ............2 (z.B.
  • Seite 3: Sicherheit

    DEUTSCH 2 Sicherheit Die Pumpengruppe ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. fehlenden 2.1 Darstellung von Sicherheitshinweisen Fachwissens und Erfahrungen benutzt zu werden. GEFAHR weist auf unmittelbar drohen- 2.4 Vorhersehbare Fehlanwendung de Gefahren hin, die ohne entsprechen- Als vorhersehbare Fehlanwendung gilt: de Sicherheitsvorkehrungen zum Tod oder...
  • Seite 4: Technische Daten

    DEUTSCH 3 Technische Daten Hydraulische Leistungsdaten max. Betriebsdruck 6 bar Umgebungstemperatur von -2 °C bis +40 °C (Pumpenspezifikation beachten!) Betriebstemperatur von +2 °C bis+90 °C (Pumpenspezifikation beachten!) Öffnungsdruck Schwerkraftbremse (SKB) 10 mbar Kvs Mischventil Temperaturanzeigebereich 0 - 120 °C Temperatureinstellbereich 20-55 °C / 30-70 °C (je nach Ausführung Mischventil) Medien Wasser/Wasser-Glykol-Gemische gemäß...
  • Seite 5: Abmessungen

    DEUTSCH 4 Druckverlustdiagramm 1.000 10.000 1.000 Volumentrom [l/h] 5 Abmessungen G1" G1" G1" G1" HKF20-IM-DE-W-DE-11-2020-Rev.0.1 | Artikel-Nr. 10084531...
  • Seite 6 DEUTSCH 6 Aufbau 7 Montage und Inbetriebnahme Elektrische Energie! Lebensgefahr durch elektrischen Schlag. • Arbeiten spannungsführenden Teilen dürfen nur durch ausgebildetes Elektrofachpersonal durchgeführt werden. • Unterbrechen Sie vor Installations-, Wartungs-, Reinigungs- und Reparaturarbeiten die Energieversorgung der Anlage und sichern Sie sie gegen Wiedereinschalten. Die Montage und Inbetriebnahme der Pumpengruppe darf nur durch geschul- Hersteller...
  • Seite 7: Thermometergriffstellung

    DEUTSCH 7.1 Montageskizze 7.3 Erstinbetriebnahme Voraussetzung • Die Pumpengruppe ist vollständig montiert. Energieversorgung anschließen 1. Schließen Sie die Energieversorgung an (siehe separate Pumpendokumentation). 9 Die Pumpengruppe schaltet sich nach Anschluss der Energieversorgung automatisch ein. 2. Heizungsanlage entlüften. Die Pumpengruppe muss während des Entlüftungsvorgangs ausgeschaltet sein! 7.2 Montage 3.
  • Seite 8: Vor- Und Rücklaufstrang Tauschen

    DEUTSCH 7.5 Vor- und Rücklaufstrang tauschen 6. Die gelösten Verbindungen zur Pumpe und zum Kugelhahn wieder festziehen (Anzugsmomente beach- Ausgangssituation: ten!). Die Pumpengruppe auf Wandhalterung schieben und Der Vorlauf befindet sich auf der rechten Seite. Halteklammern und Kugelhähne wieder befestigen. 7.
  • Seite 9: Wartung

    DEUTSCH 8 Wartung 8.1 Jährliche Wartungsintervalle 1. Allgemeine Sichtkontrolle Elektrische Energie! • Prüfen der Pumpengruppe auf Leckagen, gegebenenfalls flachdichtende Verbindungen nachziehen oder Dichtungen Wartungsarbeiten an der Pumpengruppe austauschen. dürfen nur bei getrennter Spannungs- versorgung durchgeführt werden. 2. Funktionskontrolle • Prüfen der korrekten Einregulierung, Betriebs- und Heißes Wasser! Lei stungs parameter.
  • Seite 10: Umwälzpumpe Demontieren

    DEUTSCH 8.3 Umwälzpumpe demontieren 1. Energieversorgung unterbrechen und gegen Wiedereinschalten sichern. 2. Die vordere Verkleidung der Pumpengruppe demontieren (A, Abb. 1). 3. Alle Absperrhähne schließen durch Drehen des The r mo - meter griffs (B, Abb. 1). 4. Thermometergriffe und Zwischenisolierung (C, Abb. 1) demontieren.
  • Seite 11: Thermostatisches Mischventil Demontieren

    DEUTSCH 8.5 Thermostatisches Mischventil demontieren 1. Energieversorgung unterbrechen und gegen Wieder ein- schalten sichern. 2. Die vordere Verkleidung der Pumpengruppe demontieren (A, Abb. 1). 3. Alle Absperrhähne schließen durch Drehen des The r mo - meter griffs (B, Abb. 1). 4.
  • Seite 12: Entsorgung

    Informieren Sie den Hersteller über Außerbetriebnahme und Entsorgung der Pumpengruppe zwecks Statistik. Die im vorliegenden Produktdatenblatt enthaltenen Beschreibungen und Bilder dienen ausschließlich zu Informationszwecken und sind ohne Gewähr. Watts Industries behält sich das Recht auf technische und konstruktive Änderungen an seinen Produkten ohne vorherige Ankündigung vor.
