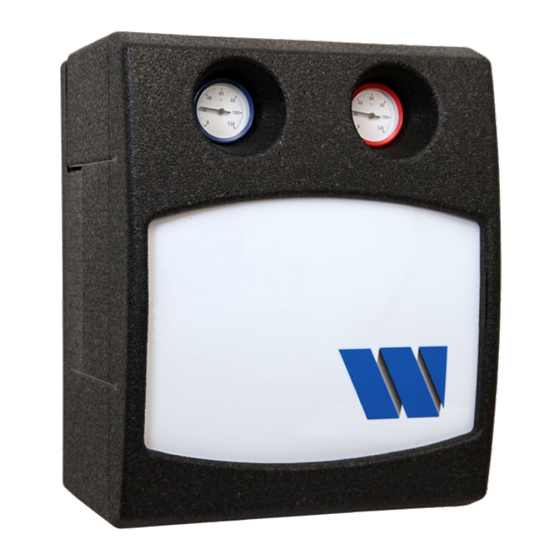

- Seite 1 Serie HK/HKM 25/32 Pumpengruppen für ungemischte und gemischte Heizkreise DN 25 und DN 32 Montage- und Betriebsanleitung WattsWater.de...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhalt 1 Allgemeine Informationen 1 Allgemeine Informationen ......2 1.1 Wichtige Hinweise zur Montage- und Betriebsanleitung 1.1 Wichtige Hinweise zur Montage- und Betriebsanleitung ..2 HINWEIS Der Betreiber ist für die Einhaltung der 1.2 Produktkonformität ............2 regionalen Gesetze und Vorschriften (z. B. Unfall ver hü- 1.3 Produktmerkmale ............2 tungsvorschriften, etc.) verantwortlich. -
Seite 3: Sicherheit
DEUTSCH 2 Sicherheit 2.4 Vorhersehbare Fehlanwendung Als vorhersehbare Fehlanwendung gilt: 2.1 Darstellung von Sicherheitshinweisen • Betreiben der Pumpengruppe außerhalb der Spezifikationen GEFAHR GEFAHR weist auf unmittelbar drohende • Nicht bestimmungsgemäße Verwendung der Gefahren hin, die ohne entsprechende Sicherheitsvor- Pumpengruppe kehrungen zum Tod oder schwersten Verletzungen führen können. -
Seite 4: Technische Daten
DEUTSCH 3 Technische Daten Hydraulische Leistungsdaten max. Betriebsdruck 6 bar Umgebungstemperatur von -2 °C bis +40 °C (Pumpenspezifikation beachten!) Betriebstemperatur von +2 °C bis+90 °C (Pumpenspezifikation beachten!) Öffnungsdruck Schwerkraftbremse (SKB) 10 mbar Nennweite HK25, HK25-KH, HKM25: DN25 HK32, HKM32: DN32 Kvs Mischventil (nur für HKM) HKM25: 6,3 HKM32: 18,0... -
Seite 5: Druckverlustdiagramme
DEUTSCH 4 Druckverlustdiagramme Pumpengruppen HK25, HK32 1.000 1.000 10.000 100.000 HK25, HK25-KH Volumenstrom [l/h] HK32 Abb. 4-1: Druckverlustdiagramm HK25, HK25-KH und HK32 Pumpengruppen-Mischergruppen HKM25, HKM32 1.000 1.000 10.000 100.000 HKM25 Volumenstrom [l/h] HKM32 Abb. 4-2: Druckverlustdiagramm HKM25 und HKM32 HK-HKM-25-32-IM-DE-W-DE-03-2021-Rev.3 | Artikel-Nr. 10025988... -
Seite 6: Abmessungen
DEUTSCH 5 Abmessungen G11/2" G11/2" G1 1/2" G1 1/2" HK25 HK32 HKM25 HKM32 1" IG 11/4" IG 1" IG 11/4" IG Abb. 5-1: Abmessungen HK25 und HK32 Abb. 5-2: Abmessungen HKM25 und HKM32 Rp1" Rp1" G11/2" G11/2" 240,5 Abb. 5-3: Abmessungen HK25-KH Abb. -
Seite 7: Aufbau
DEUTSCH 6 Aufbau Abb. 6-1: HK25 und HK32 Abb. 6-2: HKM25 und HKM32 Kugelhahn mit SKB (Vorlauf) Kugelhahn (Rücklauf) Umwälzpumpe Wandhalterung Distanzrohr Zusätlicher Kugelhahn (nur HK25-KH) Bypass-Rohr (nur HKM) 3-Wege-Mischer (nur HKM) Stellmotor (nur HKM) Ausgang Vorlauf Heizkreis Eingang Rücklauf Heizkreis Ausgang Rücklauf Kesselkreis Eingang Vorlauf Kesselkreis Abb. -
Seite 8: Montage Und Inbetriebnahme
DEUTSCH 7 Montage und Inbetriebnahme Voraussetzungen • Die Armaturen sind werkseitig vormontiert, den noch ist bei Inbetriebnahme die Dichtigkeit zu prüfen (Druckprobe). GEFAHR Elektrische Energie! 1. Die vordere Verkleidung Pumpengruppe Lebensgefahr durch elektrischen Schlag. demontieren. • Arbeiten an spannungsführenden Teilen dürfen nur durch ausgebildetes Elektrofachpersonal durchgeführt werden. -
Seite 9: Thermometergriffstellung
DEUTSCH 7.4 Thermometergriffstellung 7.5 Vor- und Rücklaufstrang tauschen (HKM) Ausgangssituation: Der Vorlauf befindet sich auf der rechten Seite. 1. Energieversorgung unterbrechen und gegen Wieder ein- schalten sichern. 2. Die Mutter am Pumpenanschluss unten lösen. 3. Die Pumpe und den Vorlaufkugelhahn um 180 Grad dre hen. 4. -
Seite 10: Wartung
DEUTSCH 8 Wartung 8.3 Umwälzpumpe demontieren 1. Energieversorgung unterbrechen und gegen Wiedereinschalten sichern. GEFAHR Elektrische Energie! 2. Die vordere Verkleidung (A) der Pumpengruppe demontieren. Wartungsarbeiten an der Pumpengruppe dürfen nur bei 3. Alle Absperrhähne schließen. getrennter Spannungsversorgung durchgeführt werden. 4. -
Seite 11: 3-Wege-Mischer Demontieren (Hkm)
DEUTSCH 8.5 3-Wege-Mischer demontieren (HKM) 8.7 Motorstellungen 3-Wege-Mischer (HKM) 1. Energieversorgung unterbrechen und gegen Wieder ein- HINWEIS Bei Umbau des Stellmotors muss auf die schalten sichern. korrekte Positionierung der Lagerwelle geachtet werden. 2. Die vordere Verkleidung (A) der Pumpengruppe demontieren. 3. -
Seite 12: Entsorgung
Informieren Sie den Hersteller über Außerbetriebnahme und Entsorgung der Pumpengruppe zwecks Statistik. Die im vorliegenden Produktdatenblatt enthaltenen Beschreibungen und Bilder dienen ausschließlich zu Informationszwecken und sind ohne Gewähr. Watts Industries behält sich das Recht auf technische und konstruktive Änderungen an seinen Produkten ohne vorherige Ankündigung vor.
