Rockford Fosgate ELEMENT READY M2 Installationshinweise Seite 21

Contents
• (1)Element Ready™
Subwoofer mit Sport- /
Edelstahlgrill
• (1) COLOR OPTIX™ Geschirr
• (1) Steckschlüssel-Bit

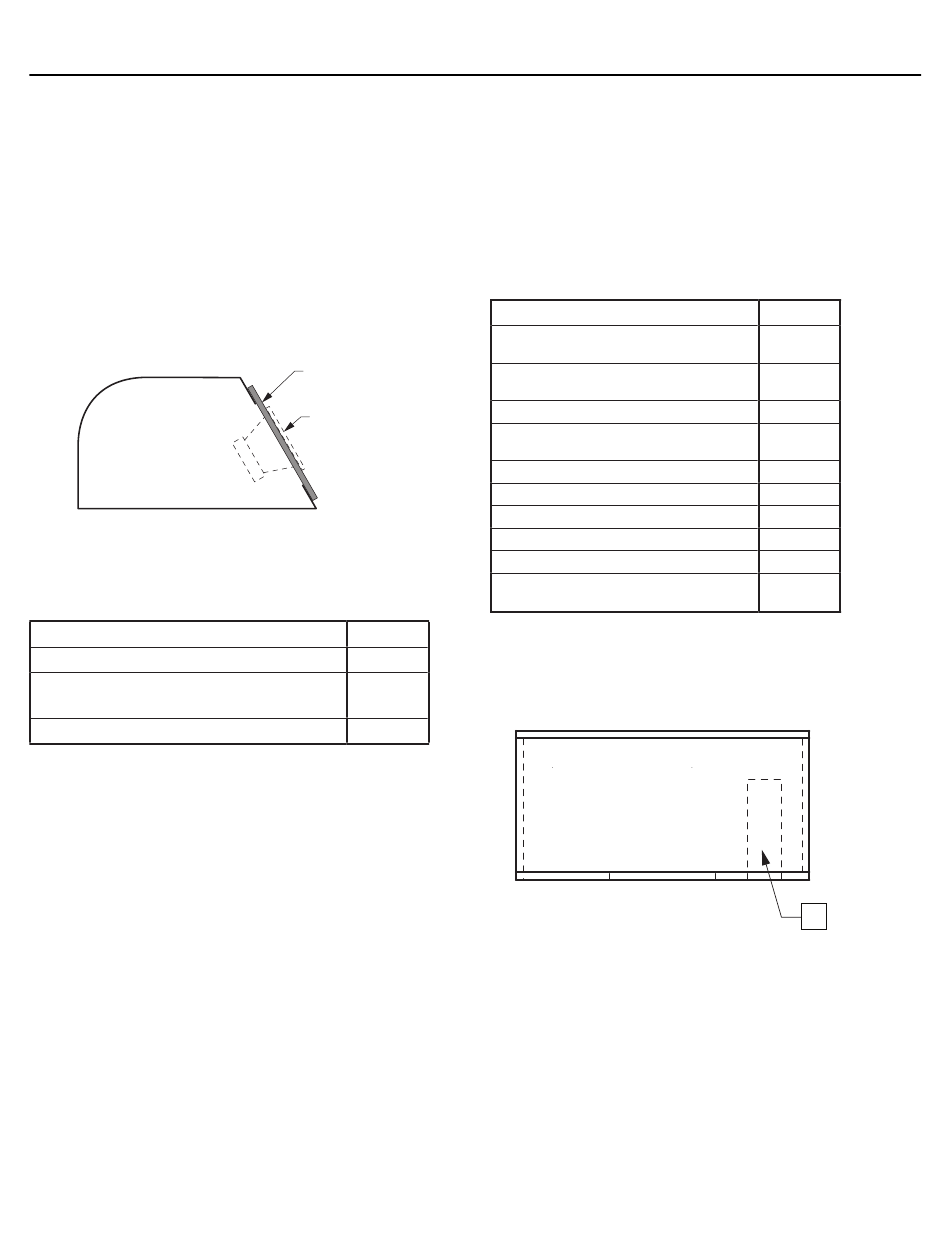

Unendliche Schallwand
Storage or
Cavity Area
Ein Gehäusedesign mit unendlicher Schallwand stellt eine Anwendung dar, in
der die Nachgiebigkeit des Luftvolumens im Gehäuse größer ist als die Nach-
giebigkeit auf der Aufhängung des Lautsprechers (Vas) Ein Infraschallfilter ist
für zuverlässige Leistung erforderlich.
Unendliche Schallwand
F - 3 dB Punkt (Hz)
3
Vas - Kubikfuß (Liter)
Qtc - Gehäusedämpfung
WICHTIG: Ein Unterschall- oder „Infraschall"-Filter auf oder über der
Resonanzfrequenz (Fs) des Lautsprechers ist erforderlich.
HINWEIS: Unendliche Schallwandinstallationen führen zu einer niedri-
geren Belastbarkeit des Lautsprechers im Vergleich zu komplett abge-
schlossenen Applikationen wie abgedichtete Gehäuse oder Gehäuse mit
Belüftungskanal.
Verkabelungskonfigurationen
Durch Variieren der Verkabelungskonfiguration Ihrer Lautsprecher können
Sie eine Impedanzlast erstellen, die an Ihr System angepasst ist. Die Änderung
der Verkabelungskonfigurationen liefert eine Reihe von Optionen für Impe-
danzlasten. Serien-, Parallel oder Serien-Parallelverkabelungskonfiguratio-
nen sind verschiedene Techniken für die Verkabelung von Lautsprechern mit
verschiedenen Lasten. Die Serienkonfiguration ist eine Kettenmethode, mit
der Lautsprecher von Ende zu Ende verkabelt sind. Die Parallelkonfiguration
verwendet zwei oder mehr Lautsprecher, die über gemeinsame Anschlüsse
verkabelt sind. Die Serien-Parallelkonfiguration verwendet beide Techniken.
Wählen Sie das Verkabelungsdiagramm, das der Wooferanzahl und der Impe-
danz Ihres Verstärkers entspricht.
Subwoofer-Crossover (Frequenzweichen)
Es gibt zwei Crossover-Arten, passive und aktive. Passive Crossover (Spulen
oder Induktoren) werden an den Lautsprecherkabeln zwischen dem Verstär-
ker und dem Lautsprecher angebracht. Aktive Crossover sind elektronische
Filter, die das Audiosignal trennen, das an die verschiedenen Verstärker ge-
leitet wird. Für eine optimale Subwoofer-Leistung empfehlen wir ein aktives
80-100 Hz Low-Pass-Crossover mit 12 dB/Oktave.
• (6) Zylinderschrauben mit
Innensechskant
• (1) 1/8" Bohrer
(3.175mm)
• Installations- und Bedien-
ungsanleitung
Baffle Board
Subwoofer
10" 12"
49.2 50.5
1.56 4.43
(44.2) (63.5)
0.74 0..58
OPTIONALE GEHÄUSE
Belüftete Gehäuse
HINWEIS: Vb ist die interne Lautstärke, bevor eine Lautsprecher- und /
oder Portverschiebung hinzugefügt wird. Alle Außenmaße basieren auf
der Verwendung von 1,90 cm (3/4 Zoll) -Materialien.
HINWEIS: Wenn Sie andere als die empfohlenen Gehäuse verwenden, wenden
Sie sich an den technischen Support, um die richtige Anwendung zu erhalten.
Optimale belüftete Gehäusegrößen
Vented Enclosures
Total Internal Volume cu. ft.
(Liter)
Woofer Displacement cu. ft. (Li-
ter)
Port Displacement cu. ft. (Liter)
V - Net Internal Volume cu. ft.
b
(Liter)
F - Tuning Frequency (Hz)
B
F - 3dB Point (Hz)
3
H - Height - inch (cm)
W - Width - inch (cm)
D - Depth - inch (cm)
P - Port Diameter and Length -
inch (cm)
ANMERKUNG: Der gezeigte Anschluss kann auf jeder Seite des
Gehäuses platziert werden, solange die Anschlussenden nicht
blockiert sind.
HINWEIS: Wenn Sie belüftete Gehäuse verwenden, stellen Sie
für maximale Zuverlässigkeit und Belastbarkeit sicher, dass ein
3/4" MDF
Unterschall- oder "Infraschall" -Filter verwendet wird, damit nur
brauchbare Niederfrequenzsignale an den Subwoofer gesendet
werden.
W
Installation
10" 12"
1.45 1.50
(41.06) (42.50)
0.1 (2.83) 0.26 (7.3)
0.1 (2.83) 0.03 (0.85)
1.25 (35.4) 1.79 (49.8)
40 40
39 37.2
15.0 (38.1) 15.5 (39.4)
15.0 (38.1) 21.75 (55.3)
15.25 (38.74) 12.5 (31.75)
3 x 9.5 3 x 5.75
( ) ( )
7.62 x 24.13 7.62 x 14.59
P
D
H
21
