Câblage de HAUT-PARLEUR
Il y a deux (2) options différentes pour câbler les haut-parleurs.
Utiliser les connecteurs de rechange fournis comme vu dans
l'illustration 3.1
On peut également utiliser l'entrée du connecteur DEUTSCH ™/
style Amphenol (non fourni) à côté du connecteur COLOR OPTIX™.
Câblage COLOR OPTIX™
Si on n'utilise pas le PMX-RGB, suivre les diagrammes ci-dessous
pour les instructions appropriées de broche de sortie et de raccor-
dement électrique.
Câblage COLOR OPTIX™ - Précautions
• Ne pas connecter à des systèmes électriques de 24 volts
• Nous recommandons de n'utiliser que le diagramme de câblage
COLOR OPTIX™ ou de se connecter au PMX-RGB. Se connecter de
toute autre façon pourrait endommager les haut-parleurs ou
l'appareil auquel on s'est connecté.
• Nous recommandons d'installer un fusible (non fourni) sur le fil
jaune de 12 volts quand on N'utilise PAS le PMX-COLOR OPTIX™.
Voir le diagramme de câblage COLOR OPTIX™ pour les options de
câblage.
• Rockford recommande un fil d'un calibre minimum de 20 lors du
raccordement électrique des haut-parleurs COLOR OPTIX™.
• Ne jamais câbler les lumières COLOR OPTIX™ directement à du
12 volts. Utiliser soit le PMX-RGB soit un commutateur à bascule
(non fourni) connecté à une alimentation de 12 volts fusionnés. Se
référer aux spécifications pour déterminer la taille du fusible (non
fourni) nécessaire

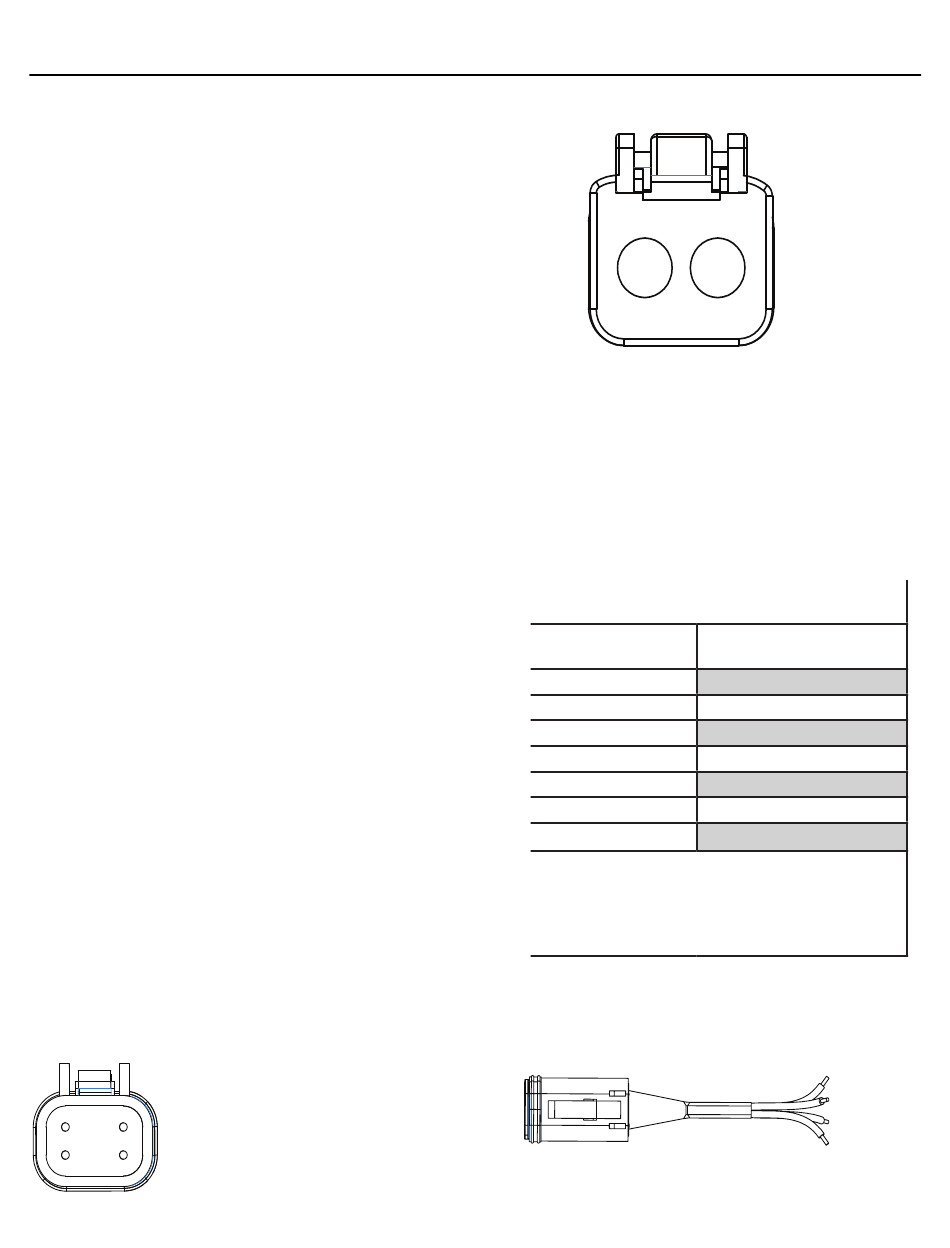

Broche de sortie COLOR OPTIX™ (côté fils)
1 - Jaune (12 V + Entrée)
2 -Vert (Entrée terre)
3 - Bleu (Entrée terre)
4 - ROUGE (Entrée terre)
4 1
Fourni avec les haut-parleurs
3 2
Le connecteur est DEUTSCH
DT06-4S
illus.-4.1
Connecteur COLOR OPTIX™
Inclus
™
/style Amphenol
1 2
Broche de sortie de haut-parleur (côté fils)
1 - ROUGE - Entrée positive de haut-parleur
2 - NOIR - Entrée négative de haut-parleur
NON fourni avec les haut-parleurs
™
Le connecteur est DEUTSCH
OPTIONS DE CÂBLAGE COLOR OPTIX™
COULEUR DE DEL DE CONNECTER CE FIL DE COU-
SORTIE LEUR À LA TERRE
ROUGE ROUGE
VERT VERT
BLEU
BLEU
JAUNE ROUGE ET VERT
ROSE ROUGE ET BLEU
AQUA VERT ET BLEU
BLANC ROUGE, VERT ET BLEU
Connecter les fils colorés sur la droite pour créer la
couleur de sortie sur la gauche.
Connecter tous les fils jaunes ensemble à un courant
de 12 volts commutés. Voir les précautions sur le
câblage
Câblage
illus.-4.3
/style Amphenol DT06-2S
illus.-4.2
