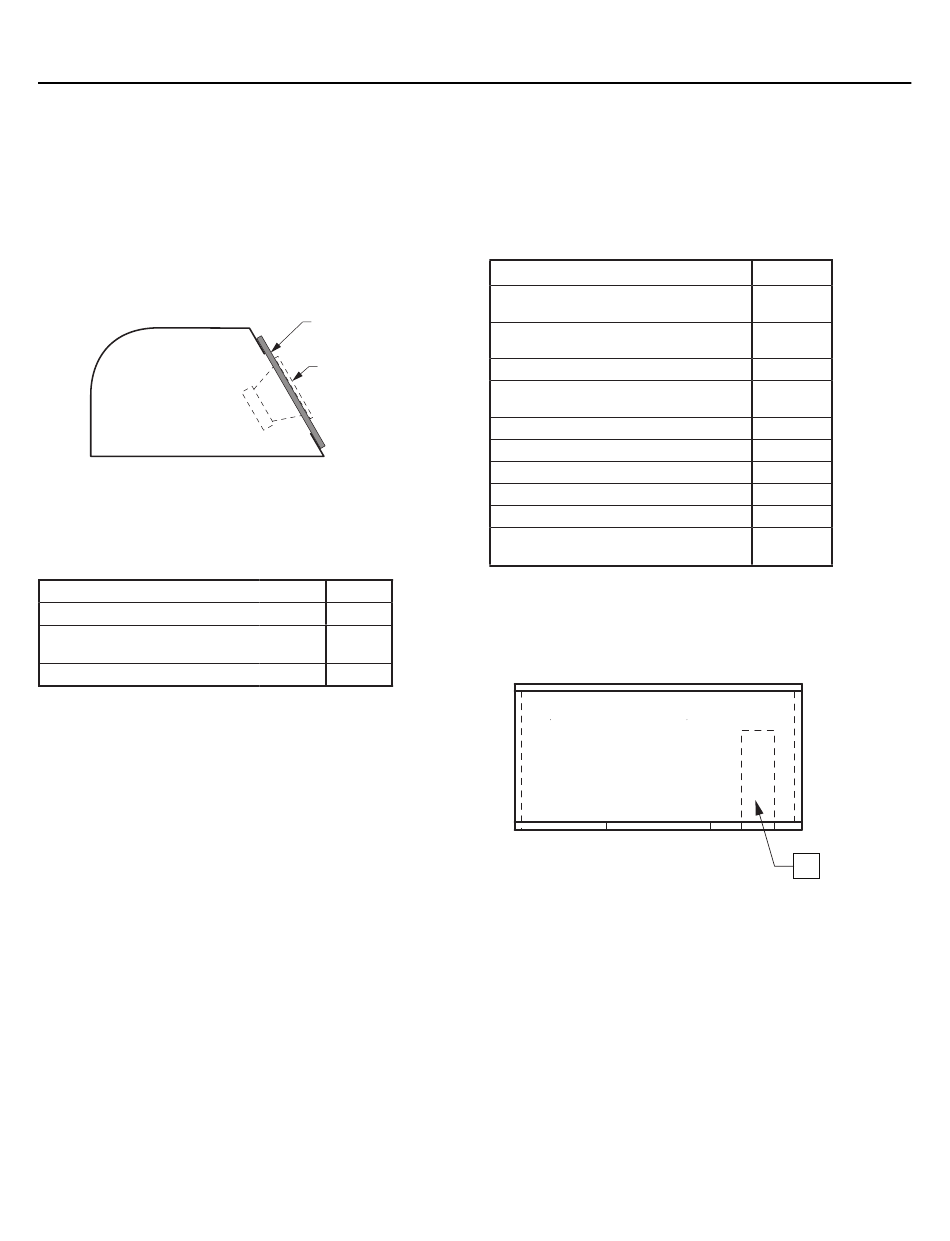

Rockford Fosgate ELEMENT READY M2 Installationshinweise Seite 16

Recinto
Contents
• (1) Subwoofer Element
Ready ™ con parrilla
deportiva / de acero
inoxidable
• (1) COLOR OPTIX™ Harnais
• (1) Embout de tournevis à
tête creuse
Storage or
Cavity Area
Pantalla acústica infinita
Un diseño de pantalla acústica infinita representa una aplicación en la que
el cumplimiento del volumen de aire dentro de la caja es mayor que el cum-
plimiento de la suspensión del altavoz (Vas). Se requiere un filtro infrasónico
para tener un rendimiento confiable.
Pantalla acústica infinita
F - Punto de 3dB (Hz)
3
Vas - pies cúbicos (litros)
Qtc - Amortiguamiento del gabinete
IMPORTANTE: Se requiere un filtro subsónico o "infrasónico" en o por
encima de la frecuencia de resonancia (Fs) del altavoz.
NOTA: Las instalaciones de pantalla acústica infinita darán como resul-
tado un menor manejo de la potencia de los altavoces en comparación
con las aplicaciones completamente cerradas, como las cajas selladas o
ventiladas.
Configuraciones del cableado
Al variar la configuración del cableado de sus altavoces, puede crear una
carga de impedancia para que coincida con su sistema. La alteración de las
configuraciones de cableado ofrece una gama de opciones para cargas de
impedancia. Las configuraciones de cableado serie, paralelo o serie-paralelo
son diferentes técnicas para el cableado de altavoces que proporcionan dife-
rentes cargas. La configuración en serie es un método de cadena, donde los
altavoces están conectados de extremo a extremo. La configuración en para-
lelo utiliza dos o más altavoces conectados a través de terminales comunes.
La configuración en serie-paralelo combina ambas técnicas. Elija el diagrama
de cableado que corresponda al número de woofers y la impedancia de su
amplificador.
Cruces de subwoofer
Hay dos tipos operativos de cruces: pasivos y activos. Los cruces pasivos (bo-
binas o inductores) se colocan en los cables del altavoz entre el amplificador
y el altavoz. Un cruce activo es un filtro electrónico que separa la señal de
audio alimentada a diferentes amplificadores. Para obtener un rendimiento
óptimo del subwoofer, recomendamos usar un cruce de paso bajo activo de
80-100Hz a 12dB/octava.
16
• (6) Vis à tête creuse en acier
inoxydable
• (1) Broca 1/8 " (3.175mm)
• Manual de Instalación y
Operación
Baffle Board
Subwoofer
10" 12"
49.2 50.5
1.56 4.43
(44.2) (63.5)
0.74 0..58
Recinto opcional
Cajas ventiladas
NOTA: Vb es el volumen interno, antes de agregar cualquier altavoz y / o
desplazamiento de puerto. Todas las dimensiones externas se basaron
en el uso de materiales de 3/4 "(1.90cm).
NOTA: Cuando use gabinetes que no sean los recomendados, llame al
Soporte Técnico para la aplicación correcta.
Tamaños óptimos de caja ventilada (con puerto)
Vented Enclosures
Total Internal Volume cu. ft.
(Liter)
Woofer Displacement cu. ft. (Li-
ter)
Port Displacement cu. ft. (Liter)
V - Net Internal Volume cu. ft.
b
(Liter)
F - Tuning Frequency (Hz)
B
F - 3dB Point (Hz)
3
H - Height - inch (cm)
W - Width - inch (cm)
D - Depth - inch (cm)
P - Port Diameter and Length -
inch (cm)
NOTA: El puerto que se muestra se puede colocar en cualquier cara del
gabinete siempre que los extremos del puerto no estén obstruidos.
NOTA: Al usar recintos ventilados, para una máxima confiabilidad y manejo
de potencia, asegúrese de usar un filtro subsónico o "infrasónico" para que
solo se envíe una señal de baja frecuencia utilizable al subwoofer.
3/4" MDF
W
10" 12"
1.45 1.50
(41.06) (42.50)
0.1 (2.83) 0.26 (7.3)
0.1 (2.83) 0.03 (0.85)
1.25 (35.4) 1.79 (49.8)
40 40
39 37.2
15.0 (38.1) 15.5 (39.4)
15.0 (38.1) 21.75 (55.3
15.25 (38.74) 12.5 (31.75)
3 x 9.5 3 x 5.75
( ) ( )
7.62 x 24.13 7.62 x 14.59
P
D
H
