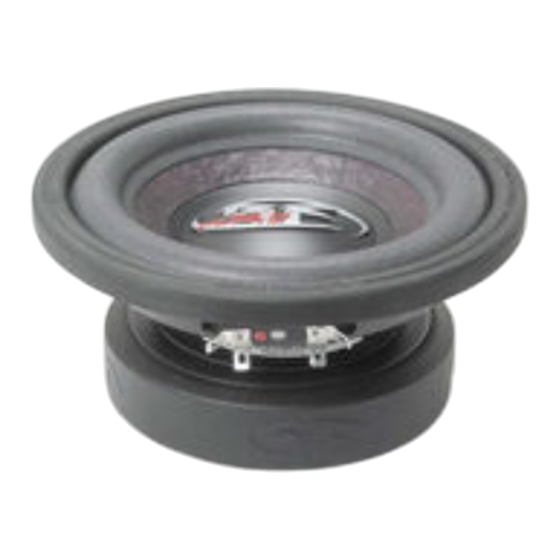

- Seite 1 All manuals and user guides at all-guides.com RFP3406 RFP3806 RFP3408 RFP3808 Installation & RFP3410 Operation RFP3810 RFP3412 RFP3812 RFP3415 RFP3815 Single Voice Coil Subwoofers Installation et fonctionnement Instalación y funcionamiento Einbau und Betrieb Installazione e funzionamento...
- Seite 2 If, after reading your manual, you still have questions regarding this product, we recommend that you see your Rockford Fosgate dealer. If you need further assistance, you can call us direct at 1-800- 669-9899. Be sure to have your serial number, model number and date of purchase available when you call.
- Seite 3 Installation Section of this manual. Other information can be located by using the Table of Contents. We, at Rockford Fosgate, have worked very hard to make sure all the information in this manual is current. But, as we are constantly finding new ways to improve our product, this information is subject to change without notice.
- Seite 4 All manuals and user guides at all-guides.com ECOMMENDED NCLOSURES This manual outlines two specific types of enclosures that provide distinctly different performance. This section is to help you decide which type is best for your application. SEALED ENCLOSURES Sealed enclosures are the simplest to build. The most important part of building a sealed enclosure is to make sure that the enclosure is airtight.
- Seite 5 All manuals and user guides at all-guides.com ECOMMENDED NCLOSURES VENTED ENCLOSURES Vented enclosures vary only from the sealed enclosure in that a vent or port is added to “tune” the enclosure. The enclosures recommended are designed for great overall performance. Larger boxes tend to be easy to tune to lower frequencies while medium and small boxes are easier to tune to higher frequencies.
- Seite 6 All manuals and user guides at all-guides.com IRING ONFIGURATIONS Three configurations for connecting speakers to an amplifier are Series, Parallel, and Series-Parallel wiring. A Series configuration consists of two or more speakers wired in an string (end to end). A Parallel configuration consists of two or more speakers wired with the common terminals connected across each other.
- Seite 7 All manuals and user guides at all-guides.com PECIFICATIONS FEATURES - Punch HE • BART Surround - Foam • Hyper extended pole piece • Basket - LX Stamped • Aero-vent pole piece Model - Punch HE RFP3406 RFP3806 RFP3408 RFP3808 Nominal Impedance (ohms) Voice Coil Diameter-inch (mm) 1-3/4 (44.5) 1-3/4 (44.5)
- Seite 8 All manuals and user guides at all-guides.com PECIFICATIONS Model - Punch HE RFP3415 RFP3815 Nominal Impedance (ohms) Voice Coil Diameter-inch (mm) FS (Hz) 0.537 0.554 VAS-cu.ft. (liter) 7.04 (199.2) 8.63 (244.3) Xmax-inch (mm) .51 (13) .51 (13) SPL (dB @ 1w/1m) 89.1 89.1 Power Handling (RMS)
- Seite 9 This warranty covers only the original purchaser of Rockford product purchased from an Authorized Rockford Fosgate Dealer in the United States. In order to receive service, the purchaser must provide Rockford with a copy of the receipt stating the customer name, dealer name, product purchased and date of purchase.
- Seite 10 Toutes nos félicitations pour avoir acheté la meilleure marque de haut-parleurs pour automobile. Chez Rockford Fosgate nous sommes des mordus de la reproduction musicale à son meilleur. C’est pourquoi nous sommes heureux que vous ayez choisi notre produit. Des années d’expertise en ingénierie, de savoir-faire et d’essais poussés nous ont permis de créer une vaste gamme de produits...
- Seite 11 All manuals and user guides at all-guides.com AVANT DE COMMENCER Bienvenue à Rockford Fosgate ! Ce manuel vise à informer le propriétaire, le vendeur et l’installateur de l’appareil. Si vous désirez apprendre rapidement comment installer ce produit, consultez la section Installation du manuel.
- Seite 12 All manuals and user guides at all-guides.com NCEINTES RECOMMANDÉES Ce manuel décrit deux types particuliers d'enceintes aux performances tout à fait distinctes. Cette section vous permettra de décider celui qui vous conviendra le mieux. ENCEINTES ÉTANCHES Les enceintes étanches sont les plus faciles à fabriquer. À cet égard, la chose la plus importante dans leur fabrication est de vous assurer qu'elles sont vraiment hermétiques.
- Seite 13 All manuals and user guides at all-guides.com ONFIGURATION DU CÂBLAGE Series Wiring Parallel Wiring (2) 4 ohm Speaker = 8 ohm Load (2) 8 ohm Speaker = 4 ohm Load R T = R 1 + R 2 + R 3 + R 4 Equations;...
- Seite 14 All manuals and user guides at all-guides.com ARACTÉRISTIQUES Voir « Specifications » (caractéristiques techniques) aux pages 7 et 8 de la section en anglais Les spécifications sont sujettes à changements sans préavis...
- Seite 15 All manuals and user guides at all-guides.com ARANTIE LIMITÉE Rockford Corporation offre une garantie limitée sur les produits Rockford Fosgate selon les termes suivants : Durée de la garantie Amplificateurs PUNCH – 2 ans Tout autre modèle d'amplificateur – 3 ans Sources audio –...
- Seite 16 Para obtener el mejor rendimiento, le recomendamos que su nuevo producto de Rockford Fosgate sea instalado por un Concesionario Autorizado de Rockford Fosgate, ya que a través del Instituto de Capacitación Técnica Rockford (RTTI) ofrecemos capacitación especializada. Por favor lea su garantía y retenga su recibo y caja original para uso como referencia en el futuro.
- Seite 17 All manuals and user guides at all-guides.com CÓMO COMENZAR ¡Bienvenido a Rockford Fosgate! Este manual ha sido creado para proporcionarle información al dueño, vendedor y técnico de instalación. Para quienes desean información rápida sobre cómo instalar este producto, por favor vean la Sección Instalación de este manual. El resto de la información puede encontrarse usando el Índice de Materias.
- Seite 18 All manuals and user guides at all-guides.com AJAS RECOMENDADAS Este manual delinea dos tipos específicos de cajas que producen rendimientos inconfundiblemente diferentes. Esta sección es para ayudarle a decidir cuál tipo es el mejor para su aplicación. CAJAS CERRADAS Las cajas cerradas son las más fáciles de hacer. La parte más importante de la construcción de una caja cerrada es garantizar su hermetismo.
- Seite 19 All manuals and user guides at all-guides.com ONFIGURACIONES DEL CABLEADO Series Wiring Parallel Wiring (2) 4 ohm Speaker = 8 ohm Load (2) 8 ohm Speaker = 4 ohm Load R T = R 1 + R 2 + R 3 + R 4 Equations;...
- Seite 20 All manuals and user guides at all-guides.com SPECIFICACIONES Ver las especificaciones en las páginas 7 y 8 de la sección en inglés Estas especificaciones están sujetas a cambio sin previo aviso...
- Seite 21 Qué está cubierto Esta garantía se aplica solamente a los productos Rockford Fosgate vendidos a consumidores por Concesionarios Autorizados Rockford Fosgate en los Estados Unidos o sus posesiones. Los productos comprados por los consumidores en un Distribuidor Autorizado Rockford Fosgate de otro país están cubiertos solamente por el Distribuidor de dicho país y no por Rockford...
- Seite 22 RCA- und Lautsprecherkabeln zu Stromkabeln und Batterieadaptern. Bestehen Sie darauf! Schließlich verdient Ihr neues System nur das Beste. Um Ihrem neuen Rockford Fosgate Image den letzten Schliff zu geben, bestellen Sie Ihre Rockford Accessoires. Dazu gehört alles von T-Shirts und Jacken zu Kappen und Sonnenbrillen.
- Seite 23 Informationen. Kurzgefasste Informationen zum Einbau dieses Produkts finden sich im Abschnitt „Einbau“ dieser Anleitung. Andere Informationen können Sie mithilfe des Inhaltsverzeichnisses auffinden. Wir bei Rockford Fosgate haben uns sehr darum bemüht, dass alle in dieser Anleitung enthaltenen Informationen auf dem neusten Stand sind. Da wir unsere Produkte jedoch ständig weiterentwickeln, können sich diese Informationen jedoch ohne Ankündigung ändern.
- Seite 24 All manuals and user guides at all-guides.com MPFOHLENE EHÄUSE Diese Anleitung beschreibt zwei spezifische Typen von Gehäusen, die grundsätzlich verschiedene Performancemerkmale bieten. Dieser Abschnitt soll Ihnen dabei helfen zu entscheiden, welcher der beste Typ für Ihre Anwendung ist. GESCHLOSSENE GEHÄUSE Geschlossene Gehäuse lassen sich am leichtesten bauen.
- Seite 25 All manuals and user guides at all-guides.com ERKABELUNGSKONFIGURATIONEN Series Wiring Parallel Wiring (2) 4 ohm Speaker = 8 ohm Load (2) 8 ohm Speaker = 4 ohm Load R T = R 1 + R 2 + R 3 + R 4 Equations;...
- Seite 26 All manuals and user guides at all-guides.com ECHNISCHE ATEN Siehe Technische Daten auf Seite 8 und 9 des englischen Abschnitts Die technischen Daten können sich ohne Ankündigung ändern.
- Seite 27 Was gedeckt ist Diese Garantie erstreckt sich nur auf Rockford Fosgate Produkte, die von Rockford Fosgates Vertragshändlern an Verbraucher in den Vereinigten Staaten von Amerika oder deren Besitzungen verkauft wurden. Produkte, die von Rockford Fosgates Vertragshändlern an Verbraucher in einem anderen Land verkauft wurden, sind nur durch den Händler in dem betreffenden Land, nicht...
- Seite 28 Per ottenere le massime prestazioni vi consigliamo di far installare il vostro nuovo prodotto Rockford Fosgate da un rivenditore autorizzato, in quanto noi forniamo un addestramento specializzato ai nostri tecnici attraverso il Rockford Fosgate Technical Training Institute (RTTI).
- Seite 29 All manuals and user guides at all-guides.com PRIMI PASSI Benvenuti alla Rockford Fosgate! Questo manuale è stato concepito per fornire ragguagli al proprietario, al rivenditore e all’installatore. Per coloro che desiderano informazioni rapide circa l’installazione di questo prodotto, vi preghiamo di consultare la sezione Installazione di questo manuale. Altri ragguagli sono disponibili attraverso l’Indice.
- Seite 30 All manuals and user guides at all-guides.com RMADIETTI ACCOMANDATI Questo manuale delinea due tipi specifici di armadietti che forniscono prestazioni nettamente diverse. Questa sezione vi aiuterà a decidere quale tipo di armadietto si adatta meglio alle vostre applicazioni. ARMADIETTI A TENUTA Gli armadietti a tenuta sono i più...
- Seite 31 All manuals and user guides at all-guides.com ONFIGURAZIONI DEL ABLAGGIO Series Wiring Parallel Wiring (2) 4 ohm Speaker = 8 ohm Load (2) 8 ohm Speaker = 4 ohm Load R T = R 1 + R 2 + R 3 + R 4 Equations;...
- Seite 32 All manuals and user guides at all-guides.com PECIFICHE Vi preghiamo di esaminare le specifiche alle pagine 7 e 8 della sezione inglese. Specifiche soggette a modiche senza preavviso...
- Seite 33 90 giorni sull'altoparlante, l'amplificatore e l'unità B-stock (è necessaria la ricevuta) Ciò che è coperto dalla garanzia Questa garanzia è solamente applicabile ai prodotti della Rockford Fosgate venduti a clienti da parte di rivenditori autorizzati della Rockford Fosgate negli USA o nei suoi possedimenti. Prodotti acquistati da clienti presso un rivenditore autorizzato della Rockford Fosgate in paesi esteri saranno coperti solamente dal distributore di quel paese e non dalla Rockford Corporation.
- Seite 34 All manuals and user guides at all-guides.com...
- Seite 35 All manuals and user guides at all-guides.com...
- Seite 36 All manuals and user guides at all-guides.com Rockford Fosgate Rockford Corporation 546 South Rockford Drive Tempe, Arizona 85281 U.S.A. In U.S.A., (480) 967-3565 In Europe, Fax (49) 8503-934014 In Japan, Fax (81) 559-79-1265 www.rockfordfosgate.com 10/01 B.M. Printed in U.S.A LIT11512...
