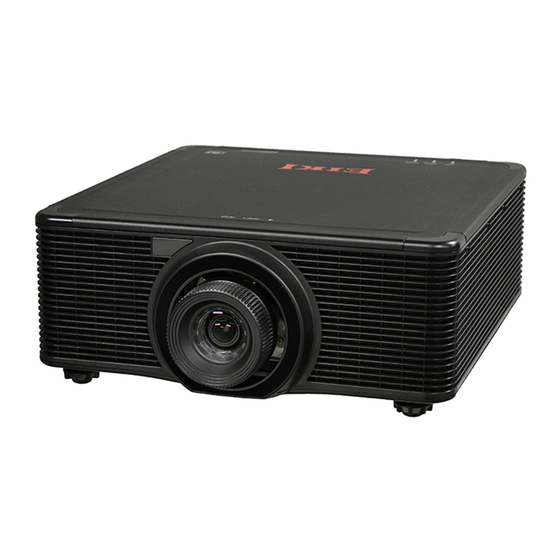

Eiki EK-625U Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für EK-625U:
Inhaltsverzeichnis

Werbung

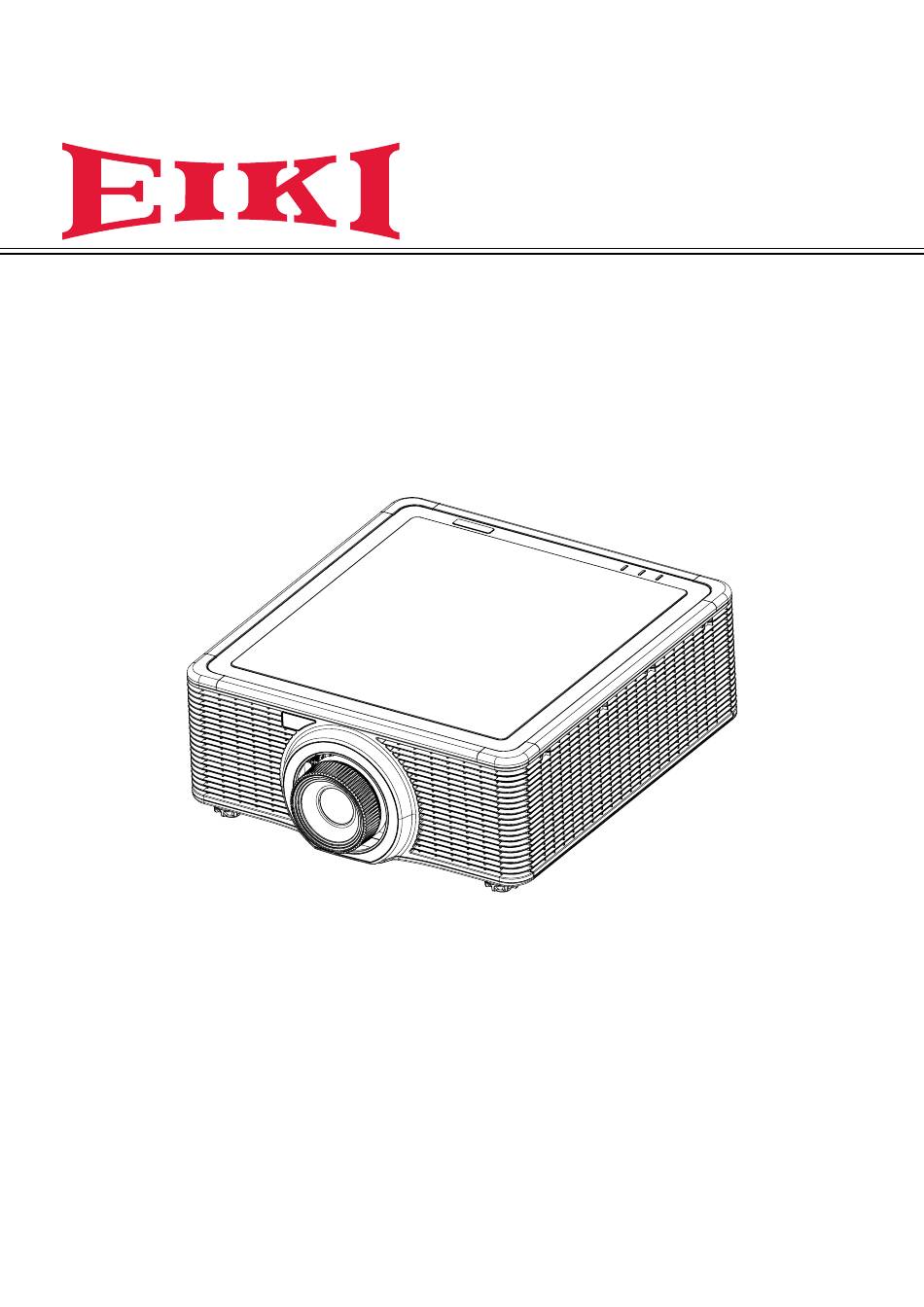

Bedienungsanleitung
Multimedia-Projektor
Modell EK-625U
(Projektionsobjektiv ist optional)

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Eiki EK-625U

  • Seite 1 Bedienungsanleitung Multimedia-Projektor Modell EK-625U (Projektionsobjektiv ist optional)
  • Seite 2: Auto-Einrichtungsfunktion

    Vorwort Merkmale und Design Dieser Multimedia-Projektor verfügt über die fortschrittlichste Technologie für Mobilität, Beständigkeit und Nutzerfreundlichkeit. Der Projektor nutzt ein umweltfreundliches System mit hoher Luminanz, 1,07 Milliarden Farben und DLP- (Digital Light Processing) Technologie. Kompaktes Design Hilfreiche Wartungsfunktionen Dieser Projektor ist klein und leicht. Er lässt sich Die Objektiversatzfunktion ermöglicht eine mühelos transportieren und an jedem beliebigen bessere Wartung des Projektors.
  • Seite 3: Urheberrecht

    DLP-Projektor – Bedienungsanleitung Urheberrecht Diese Publikation, einschließlich aller Fotos, Abbildungen und Software, ist durch internationale Urheberrechte geschützt, wobei alle Rechte vorbehalten werden. Weder diese Anleitung noch irgendwelche hierin enthaltenen Materialien dürfen ohne schriftliche Genehmigung des Urhebers reproduziert werden. © Copyright 2016 Haftungsausschluss Die Informationen in diesem Dokument können ohne Ankündigung geändert werden.
  • Seite 4: Wichtige Sicherheitsinformationen

    Vorwort Wichtige Sicherheitsinformationen Wichtig: Wir raten Ihnen dringend, diesen Abschnitt vor Benutzung des Projektors aufmerksam zu lesen. Diese Sicherheits- und Nutzungsanweisungen gewährleisten eine sichere Benutzung des Projektors über viele Jahre hinweg. Bewahren Sie diese Anleitung zur künftigen Bezugnahme auf. Verwendete Symbole An dem Gerät und in dieser Anleitung verwendete Warnsymbole sollen Sie auf gefährliche Situationen aufmerksam machen.
  • Seite 5: Sicherheitshinweise

    DLP-Projektor – Bedienungsanleitung können Sie von all diesen Funktionen und Merkmalen profitieren und das Gerät in einem guten Zustand halten. Andernfalls verkürzt sich nicht nur die Einsatzzeit des Gerätes, sondern es könnte auch zu Fehlfunktionen, Bränden oder anderen Unfällen kommen. •...
  • Seite 6: Sicherheitsanleitung

    Vorwort Achtung: • Der Projektor muss geerdet sein. • Setzen Sie den Projektor weder Regen noch großer Feuchtigkeit aus; andernfalls bestehen Brand- und Stromschlaggefahr. • Dieser Projektor produziert sehr helles Licht über das Projektionsobjektiv. Blicken Sie nicht direkt in das Objektiv, andernfalls können Augenschäden auftreten.
  • Seite 7 DLP-Projektor – Bedienungsanleitung werden. • Lesen Sie die nachfolgenden Anweisungen und bewahren Sie sie zum künftigen Nachschlagen auf. Trennen Sie den Projektor vor der Reinigung von der Stromversorgung. Verwenden Sie keine flüssigen oder aerosolen Reiniger. • Reinigen Sie das Produkt mit einem feuchten Tuch. •...
  • Seite 8: Informationen Für Anwender In Der Europäischen Union

    Vorwort ¾ Wenn der Projektor trotz Einhaltung der Bedienungsanweisungen nicht richtig funktioniert. Passen Sie nur die in den Bedienungsanweisungen erläuterten Bedienelemente an, da eine unsachgemäße Anpassung anderer Bedienelemente Schäden verursachen kann und häufig umfassende Reparaturarbeiten durch einen qualifizierten Techniker erfordert. ¾...
  • Seite 9: Projektor Transportieren

    DLP-Projektor – Bedienungsanleitung Zuluftöffnungen Abluftöffnungen Projektor transportieren Gehen Sie beim Transportieren des Projektors sorgsam mit dem Objektiv um und verkürzen Sie die höhenverstellbaren Füße, damit Objektiv und Gehäuse nicht beschädigt werden. Projektor ordnungsgemäß installieren • Bitte stellen Sie den Projektor möglichst waagerecht auf. •...
  • Seite 10: Warnhinweise Zum Bewegen Oder Transportieren Des Projektors

    Vorwort 140mm 140mm M6 x 4 10 mm 280mm Warnhinweise zum Bewegen oder Transportieren des Projektors • Achten Sie darauf, den Projektor weder Stößen auszusetzen noch fallenzulassen; andernfalls können Schäden und Fehlfunktionen auftreten. • Verwenden Sie zum Tragen des Projektors eine geeignete Tragetasche. •...
  • Seite 11: Warnhinweise Zur Lasersicherheit

    DLP-Projektor – Bedienungsanleitung Wichtige Informationen Warnhinweise zur Lasersicherheit Dieses Produkt ist als Laserprodukt der Klasse 1, Risikogruppe 2 des IEC 60825-1:2014 eingestuft und als LIP (laserbeleuchteter Projektor) der Risikogruppe 2 zudem mit 21 CFR 1040.10 und 1040.11 gemäß IEC 62471:2006 mit Ausnahme der Abweichungen gemäß Laserhinweis Nr. 50 vom 24. Juni 2007 konform.
  • Seite 12: Konformität

    Falls solche Änderungen oder Modifikationen vorgenommen werden, kann dies die Berechtigung zum Betrieb des Gerätes erlöschen lassen. Modellnummer: EK-625U Handelsname: EIKI Verantwortliche Gesellschaft: EIKI International, Inc. Adresse: 30251 Esperanza Rancho Santa Margarita CA 92688-2132 Telefonnummer: 800-242-3454 (949-457-0200) Hinweis: Zur Verwendung in einer kommerziellen, industriellen oder geschäftlichen Umgebung.
  • Seite 13 DLP-Projektor – Bedienungsanleitung Die Drähte in diesem Netzkabel sind wie folgt farbig codiert: • Grün/gelb ..Erde • Blau ......Neutral • Braun ......Stromführend Da die Farben der Drähte im Netzkabel dieses Gerätes möglicherweise nicht mit den Farbkennzeichnungen der Anschlüsse in Ihrem Stecker übereinstimmen, gehen Sie bitte wie folgt vor: •...
  • Seite 14: Inhaltsverzeichnis

    Vorwort Inhalt ERSTE SCHRITTE ........................1 Prüfliste zum Lieferumfang ....................... 1 Ansichten der Projektorteile...................... 2 Ansicht von vorne rechts ........................2 Ansicht von hinten ..........................3 Integriertes Bedienfeld ...........................4 Ansicht von unten ..........................5 Teile der Fernbedienung ......................6 Betriebsreichweite der Fernbedienung ................... 8 Tasten an Projektor und Fernbedienung .................
  • Seite 15 DLP-Projektor – Bedienungsanleitung Erweitert-Menü ............................33 Ausgabe-Menü ........................34 Bildverzerrung-Menü ...........................35 BiB/BuB-Menü .............................36 Einrichtung-Menü ........................38 Objektivfunktion-Menü .........................39 Menüpräferenzen-Menü ........................40 PIN-Menü .............................41 Kommunikation-Menü ..........................42 Optionen-Menü ........................43 Energieeinstellungen-Menü .........................44 Lichtquelleneinstellungen-Menü ......................45 Ihren Projektor per Webbrowser steuern ................46 Funktionen des LAN-Anschlusses .......................46 Unterstützte externe Geräte ........................46 LAN_RJ45 ............................47 Funktion RS232 per Telnet ........................51...
  • Seite 16 Vorwort TECHNISCHE DATEN ......................62 Technische Daten ........................62 Projektionsabstand vs. Projektionsgröße ................63 Tabelle mit Projektionsabständen und -größen ...................63 Tabelle zum Timing-Modus ..................... 65 Projektorabmessungen......................68 RICHTLINIENKONFORMITÄT ..................... 69 FCC-Warnhinweis ........................69 Kanada ........................... 69 Sicherheitszertifizierungen ..................... 69 — —...
  • Seite 17: Erste Schritte

    DLP-Projektor – Bedienungsanleitung rstE chrittE Prüfliste zum Lieferumfang Packen Sie den Projektor vorsichtig aus und prüfen Sie, ob folgende Artikel enthalten sind: DLP-Projektor EK-625U Fernbedienung VGA-Kabel Netzkabel Schnellstartanleitung (mit zwei AAA-Batterien) * Andere Regionen außer China: Netzkabel x 2 (US...
  • Seite 18: Ansichten Der Projektorteile

    DLP-Projektor – Bedienungsanleitung Ansichten der Projektorteile Ansicht von vorne rechts iEhE intrag EzEichnung EschrEiBung EitE Projektionsobjektiv Ermöglicht automatisierte Objektivsteuerung und -anpassung: Vertikaler und horizontaler Versatz, Zoom und Fokus. Frontseitiger IR- Empfängt Signale von der IR-Fernbedienung. Achten Sie für Sensor eine unterbrechungsfreie Kommunikation mit dem Projektor darauf, dass sich keine Hindernisse im Signalpfad zum Oberer IR-Sensor Sensor befinden.
  • Seite 19: Ansicht Von Hinten

    DLP-Projektor – Bedienungsanleitung Ansicht von hinten iEhE intrag EzEichnung EschrEiBung EitE 3D-Sync-Ausgang 3D-IR-Brillensender anschließen (Hinweis: Nur für spezifische 3D-IR-Brillen) HDBaseT Ein RJ45-Cat5/Cat6-Netzwerkkabel zur Einspeisung unkomprimierter hochauflösender Videosteuerungssignale anschließen. DVI-D DVI-Quelle anschließen. LAN-Kabel vom Netzwerk anschließen. VGA-Eingang VGA-Kabel von einem Computer oder anderen Gerät anschließen.
  • Seite 20: Integriertes Bedienfeld

    DLP-Projektor – Bedienungsanleitung Integriertes Bedienfeld iEhE intrag EzEichnung EschrEiBung EitE Power Projektor ein- oder ausschalten. Menü Menü einblenden. Beenden Zur vorherigen Menüebene zurückkehren bzw. Menü auf oberster Ebene verlassen. Source Einen Eingang für das Haupt- oder BiB-/BuB-Bild wählen. Enter • Eine hervorgehobene Menüoption wählen.
  • Seite 21: Ansicht Von Unten

    DLP-Projektor – Bedienungsanleitung Ansicht von unten 140mm 140mm 280mm iEhE intrag EzEichnung EschrEiBung EitE Höhenverstellbare Richten Sie den Projektor aus, indem Sie die Füße Füße verlängern oder verkürzen. Deckenmontagelöcher Informationen zur Montage des Projektors an einer Decke erhalten Sie von Ihrem Händler. Hinweis: •...
  • Seite 22: Teile Der Fernbedienung

    DLP-Projektor – Bedienungsanleitung Teile der Fernbedienung Mode Info Auto Source Enter Menu Exit Gamma Bright Cont. Lens H Focus Lens V Keystone H Zoom Keystone V Shutter Hot Key Pattern (AV Mute) Wichtig: 1. Verwenden Sie den Projektor nicht, während helle Fluoreszenzlampen eingeschaltet sind. Bestimmte hochfrequente Fluoreszenzlampen können die Steuerung per Fernbedienung stören.
  • Seite 23 DLP-Projektor – Bedienungsanleitung iEhE intrag EzEichnung EschrEiBung EitE Einschalten Projektor einschalten. Zifferntasten Ziffern (bspw. einen PIN-Code) eingeben; Eingangsschnelltasten. Eingangsschnelltasten: 1: VGA 2: HDMI 3: DVI-D 4: HDBaseT Info Informationen zum Eingangsbild anzeigen. Autom. Bild automatisch optimieren. Enter • Eine hervorgehobene Menüoption wählen. •...
  • Seite 24: Betriebsreichweite Der Fernbedienung

    DLP-Projektor – Bedienungsanleitung Betriebsreichweite der Fernbedienung Die Fernbedienung nutzt Infrarotübertragung zur Steuerung des Projektors. Sie müssen die Fernbedienung nicht direkt auf den Projektor richten. Sofern Sie die Fernbedienung nicht lotrecht zu den Seiten oder zur Rückseite des Projektors halten, funktioniert die Fernbedienung innerhalb eines Radius von 10 Metern und eines Winkels von 30 Grad ober- und unterhalb der Projektorhöhe.
  • Seite 25: Batterien In Die Fernbedienung Einlegen

    DLP-Projektor – Bedienungsanleitung Batterien in die Fernbedienung einlegen Entfernen Sie die Batteriefachabdeckung wie in der Abbildung gezeigt. Legen Sie die Batterien wie abgebildet richtig herum (+/-) in das Batteriefach ein. Bringen Sie die Abdeckung wieder an. Achtung: • Verwenden Sie nur AAA-Batterien (Alkalibatterien werden empfohlen). •...
  • Seite 26: Einrichten Und Bedienen

    DLP-Projektor – Bedienungsanleitung Einrichten und bedienen Projektionsobjektiv installieren Installieren Sie vor Einrichtung des Projektors das Projektionsobjektiv. Wichtig: • Prüfen Sie vor der Installation, wo der Projektor eingesetzt werden soll, und halten Sie ein geeignetes Objektiv bereit. • Einzelheiten erfahren Sie von dem Händler, bei dem Sie den Projektor erworben haben. Drücken Sie zum Ausschalten des Projektors zweimal die „...
  • Seite 27 DLP-Projektor – Bedienungsanleitung Drehen Sie das Objektiv im Uhrzeigersinn fest. Installieren Sie die Objektivabdeckung sicher am Objektiv. — —...
  • Seite 28: Projektor Ein- Und Ausschalten

    DLP-Projektor – Bedienungsanleitung Projektor ein- und ausschalten Projektor einschalten Schließen Sie das Netzkabel am Projektor an. Verbinden Sie dann das andere Ende mit einer Steckdose. Die Ein-/Austaste am integrierten Bedienfeld leuchtet auf. Wichtig: Stellen Sie sicher, dass der Ein-/Ausschalter auf die Ein-Position eingestellt ist. Schalten Sie die angeschlossenen Geräte ein.
  • Seite 29: Projektorausrichtung Anpassen

    DLP-Projektor – Bedienungsanleitung Projektorausrichtung anpassen Bitte beachten Sie bei der Aufstellung des Projektors Folgendes: • Der Tisch oder Ständer des Projektors muss eben und stabil sein. • Positionieren Sie den Projektor so, dass er möglichst lotrecht zur Projektionsfläche ausgerichtet ist. •...
  • Seite 30: Zoom, Fokus Und Trapezkorrektur Anpassen

    DLP-Projektor – Bedienungsanleitung Zoom, Fokus und Trapezkorrektur anpassen Ändern Sie die Größe von projiziertem Bild und Projektionsfläche über die Zoom-Taste Lens H Focus Lens V Keystone H Zoom Stellen Sie mit der Focus-Taste das Keystone V Shutter Hot Key Pattern (AV Mute) projizierte Bild scharf Passen Sie mit den Tasten Keystone H (an der Fernbedienung) die...
  • Seite 31: Objektivversatz Anpassen

    DLP-Projektor – Bedienungsanleitung Objektivversatz anpassen Das Projektionsobjektiv kann mit der motorisierten Objektivversatzfunktion nach oben, unten, rechts und links bewegt werden. Diese Funktion ermöglicht eine einfache Positionierung der Bilder an der Projektionsfläche. Der Objektivversatz wird wie nachstehend abgebildet üblicherweise als Prozentsatz der Bildhöhe oder -breite ausgedrückt.
  • Seite 32 DLP-Projektor – Bedienungsanleitung Vertikaler Bildversatz: -50% Versatz (WUXGA) Bild wurde um 600 Pixel unter die Objektivmitte verschoben, sodass das Bild wie folgt verschoben ist -300/600 * 100 % = -50% Objektivmitte 600 Pixel unter die Objektivmitte verschoben. Insgesamt 600 Pixel der Anzeige befinden sich unter der...
  • Seite 33: Optionale Objektive Und Projektionsgröße

    DLP-Projektor – Bedienungsanleitung Optionale Objektive und Projektionsgröße Projektionsobjektiv Die vollständige Serie an Projektionsobjektiven entnehmen Sie bitte der nachstehenden Tabelle. Eintrag Objektivtyp Objektiv- (AH- (AH-A25010) (AH-A22030) (AH-A22010A) (AH-A22020) (AH-A22040) (AH-A22050) (AH-A23010) modellname A21010) 22,56- 42,60- Brennweite (f) 9,49-9,55 11,11-14,06 14,03-17,96 18,07-22,59 18,07-22,59 18,07-22,59 42,87 80,90 F-Nummer...
  • Seite 34: Andere Optionale Teile

    DLP-Projektor – Bedienungsanleitung Objektivversatzbereich A01/A03/A13: Objektivversatzbereich Motorisierter Objektivversatz Objektivversatzbereich A02/A05/A06/A15: (Objektivversatzbereich basierend auf Leinwandbreite und -höhe) Dunkler Objektivversatzbereich Wenn das Objektiv über den angegebenen Betriebsversatz hinaus bewegt wird, kann der Bildrand dunkler oder das Bild unscharf werden. Andere optionale Teile: Teilenummer Eintrag AH-B34020...
  • Seite 35: Projektionsgröße Vs. Projektionsabstand

    DLP-Projektor – Bedienungsanleitung Projektionsgröße vs. Projektionsabstand Plattform EK-625U WUXGA (16:10) 0,67” Projektionsobjektiv 0,361 Projektionsverhältnis 0,75-0,95 0,95-1,22 1,22-1,53 1,22-1,53 1,22-1,52 1,53-2,92 2,90-5,50 (120”) Zoomverhältnis 1,26 X 1,28 X 1,25 X 1,25 X 1,25 X 1,9 X 1,9 X 0,93- Projektionsabstand 0,81~6,13 m...
  • Seite 36: Einstellungen Im Osd-Menü

    DLP-Projektor – Bedienungsanleitung OsD-m instEllungEn im Enü OSD-Menü bedienen Der Projektor hat ein OSD-Menü, über das Sie Bildanpassungen vornehmen und verschiedene Einstellungen ändern können. OSD navigieren Über die Pfeiltasten an Fernbedienung oder Projektorbedienfeld können Sie im OSD navigieren und Änderungen vornehmen. Auto Source Enter...
  • Seite 37: Osd-Sprache Einstellen

    DLP-Projektor – Bedienungsanleitung OSD-Sprache einstellen Legen Sie die OSD-Sprache wie gewünscht fest, bevor Sie fortfahren. Drücken Sie die Menu-Taste. Bild Bild Anzeigemodus Präsentation Helligkeit Kontrast Ausg. Schärfe Farbe Farbton Setup Phase Frequenz Horizontale Position Option Vertikale Position Wählen Sie mit den Pfeiltasten (pq) die Option Setup und rufen Sie mit der Enter-Taste das Setup-Menü...
  • Seite 38: Osd-Menüübersicht

    DLP-Projektor – Bedienungsanleitung OSD-Menüübersicht Anhand folgender Abbildung können Sie eine Einstellung schnell finden und den Einstellbereich ermitteln. Hauptmenü Untermenü / Einstellungen Standard Präsentation Video Hell REC709 DICOM SIM Nach eingestellter Anzeigemodus Quelle 2D-High-Speed Vermischung Benutzer Als Ben. speich. Helligkeit 0 ~ 100 Kontrast 0 ~ 100 Schärfe...
  • Seite 39 DLP-Projektor – Bedienungsanleitung Hauptmenü Untermenü / Einstellungen Standard WX:127 Grün-V. 0 – 254 WU:127 WX:127 Blau-F. 0 – 254 WU:127 Blau-S. 0 – 254 WX:127 Blau-V. 0 – 254 WU:127 WX:127 Cyan-F. 0 – 254 WU:127 WX:127 Cyan-S. 0 – 254 WU:127 WX:127 Cyan-V.
  • Seite 40 DLP-Projektor – Bedienungsanleitung Hauptmenü Untermenü / Einstellungen Standard Rotverstärkung 0 ~ 100 Grünverstärkung 0 ~ 100 Blauverstärkung 0 ~ 100 Rot-Offset 0 ~ 100 Farbeinstellung Grün-Offset 0 ~ 100 Blau-Offset 0 ~ 100 RGB-Verstärkung/- Versatz zurücksetzen Farbverstärkung 0 ~ 2 Bild Erweitert 2-fach...
  • Seite 41 DLP-Projektor – Bedienungsanleitung Hauptmenü Untermenü / Einstellungen Standard BiB/BuB aktivieren HDMI Hauptquelle DVI-D HDBaseT HDMI DVI-D Teilquelle HDBaseT Ausg. BiB/BuB Tauschen Klein Größe Mittel Groß Groß BnB, links primär BnB, oben primär BuB, rechts primär BnB, unten primär Layout BnB, links primär BiB, rechts unten BiB, links unten BiB, links oben...
  • Seite 42 DLP-Projektor – Bedienungsanleitung Hauptmenü Untermenü / Einstellungen Standard Fokuseingang – Motorstopp Fokuseingang – Motor schrittweise Fokuseingang – Motor läuft Fokus Fokusausgang – Motorstopp Fokusausgang – Motor schrittweise Fokusausgang – Motor läuft Zoomeingang – Motorstopp Zoomeingang – Motor schrittweise Zoomeingang – Motor läuft Zoom Zoomausgang –...
  • Seite 43 DLP-Projektor – Bedienungsanleitung Hauptmenü Untermenü / Einstellungen Standard DHCP per Einstellung IP-Adresse per Einstellung Subnet-Maske per Einstellung Standard-Gateway per Einstellung Mac-Adresse per Einstellung Anwenden Aktivieren per Einstellung Start-IP per Einstellung Kommunikation Ende-IP per Einstellung WLAN Subnet-Maske per Einstellung Standard-Gateway per Einstellung Mac-Adresse per Einstellung SSID...
  • Seite 44 DLP-Projektor – Bedienungsanleitung Hauptmenü Untermenü / Einstellungen Standard Logo Blau Hintergrd.farbe Logo Schw. Weiß Leeranzeige Seitenverhältnis Hotkey-Einstlg Leeranzeige Standbild Overscan 0,5-W-Modus Kommunikations- Standby-Modus Kommunikations- modus modus Dir.Einsch.ein Nein Energieeinst. 5 Min. 10 Min. Option Auto.Einsch.aus 15 Min. 20 Min. 20 Min. 25 Min.
  • Seite 45 DLP-Projektor – Bedienungsanleitung Hauptmenü Untermenü / Einstellungen Standard Modellbezeichnung Seriennummer Native Auflösung Firmware Hauptquelle - Auflösung - Signal-Format - Pixeluhr - Hor. Akt. - Vert. Akt. Informationen Teilquelle Option - Auflösung - Signal-Format - Pixeluhr - Hor. Akt. - Vert. Akt. Lichtleistung Projektorstunden gesamt Standby-Modus...
  • Seite 46: Bild-Menü

    DLP-Projektor – Bedienungsanleitung Bild-Menü Drücken Sie zum Öffnen des OSD-Menüs die Menu-Taste. Wählen Sie mit den Pfeiltasten (pq) die Option Bild und rufen Sie mit der Enter-Taste das Bild-Menü auf. Wählen Sie mit den Pfeiltasten (pq) die gewünschte Menüoption und drücken Sie zum Aufrufen des Untermenüs Enter. Anschließend können Sie mit den Pfeiltasten (pqtu) die gewünschten Einstellungen wählen oder anpassen.
  • Seite 47: 3D-Anzeige-Menü

    DLP-Projektor – Bedienungsanleitung 3D-Anzeige-Menü Drücken Sie zum Öffnen des OSD-Menüs die Menu-Taste. Wählen Sie mit den Pfeiltasten (pq) die Option Bild und rufen Sie mit der Enter-Taste das Bild-Menü auf. Wählen Sie mit den Pfeiltasten (pq) die Option 3D-Anzeige und rufen Sie mit der Enter-Taste das 3D-Anzeige-Menü auf. Wählen Sie mit den Pfeiltasten (pq) die gewünschte Menüoption und drücken Sie zum Aufrufen des Untermenüs Enter.
  • Seite 48: Menü Fsv-Anpassung

    DLP-Projektor – Bedienungsanleitung Menü FSV-Anpassung Drücken Sie zum Öffnen des OSD-Menüs die Menu-Taste. Wählen Sie mit den Pfeiltasten (pq) die Option Bild und rufen Sie mit der Enter-Taste das Bild-Menü auf. Wählen Sie mit den Pfeiltasten (pq) die Option FSV-Anpassung und rufen Sie mit der Enter-Taste das FSV-Anpassung-Menü auf. Wählen Sie mit den Pfeiltasten (pq) die gewünschte Menüoption und drücken Sie zum Aufrufen des Untermenüs Enter.
  • Seite 49: Erweitert-Menü

    DLP-Projektor – Bedienungsanleitung Erweitert-Menü Drücken Sie zum Öffnen des OSD-Menüs die Menu-Taste. Wählen Sie mit den Pfeiltasten (pq) die Option Bild und rufen Sie mit der Enter-Taste das Bild-Menü auf. Wählen Sie mit den Pfeiltasten (pq) die Option Erweitert und rufen Sie mit der Enter-Taste das Erweitert-Menü auf. Wählen Sie mit den Pfeiltasten (pq) die gewünschte Menüoption und drücken Sie zum Aufrufen des Untermenüs Enter.
  • Seite 50: Ausgabe-Menü

    DLP-Projektor – Bedienungsanleitung Ausgabe-Menü Drücken Sie zum Öffnen des OSD-Menüs die Menu-Taste. Wählen Sie mit den Pfeiltasten (pq) die Option Ausg. und rufen Sie mit der Enter-Taste das Ausg.-Menü auf. Wählen Sie mit den Pfeiltasten (pq) die gewünschte Menüoption und drücken Sie zum Aufrufen des Untermenüs Enter. Anschließend können Sie mit den Pfeiltasten (pqtu) die gewünschten Einstellungen wählen oder anpassen.
  • Seite 51: Bildverzerrung-Menü

    DLP-Projektor – Bedienungsanleitung Bildverzerrung-Menü Drücken Sie zum Öffnen des OSD-Menüs die Menu-Taste. Wählen Sie mit den Pfeiltasten (pq) die Option Ausg. und rufen Sie mit der Enter-Taste das Ausg.-Menü auf. Wählen Sie mit den Pfeiltasten (pq) die Option Bildverzerrung und rufen Sie mit der Enter-Taste das Bildverzerrung-Menü auf. Wählen Sie mit den Pfeiltasten (pq) die gewünschte Menüoption und drücken Sie zum Aufrufen des Untermenüs Enter.
  • Seite 52: Bib/Bub-Menü

    DLP-Projektor – Bedienungsanleitung Eintrag Beschreibung 4-Ecken Ermöglicht durch Verschieben der X- und Y-Position jeder der vier Ecken die Komprimierung des Bildes, damit es in einen festgelegten Bereich passt. BiB/BuB-Menü Drücken Sie zum Öffnen des OSD-Menüs die Menu-Taste. Wählen Sie mit den Pfeiltasten (pq) die Option Ausg.
  • Seite 53 DLP-Projektor – Bedienungsanleitung Die nachstehende Tabelle erläutert BiB-/BuB-Layout und -Größe. ¾ P:Zeigt Position der primären Quelle (hellere Farbe). ¾ * : Beide Quellen haben die gleiche Größe. BiB-/BuB-Größe BiB-/BuB-Layout Klein Mittel Groß BnB, links primär BnB, oben primär BuB, rechts primär BnB, unten primär BiB, rechts unten BiB, links unten...
  • Seite 54: Einrichtung-Menü

    DLP-Projektor – Bedienungsanleitung Einrichtung-Menü Drücken Sie zum Öffnen des OSD-Menüs die Menu-Taste. Wählen Sie mit den Pfeiltasten (pq) die Option Setup und rufen Sie mit der Enter-Taste das Setup-Menü auf. Wählen Sie mit den Pfeiltasten (pq) die gewünschte Menüoption und drücken Sie zum Aufrufen des Untermenüs Enter. Anschließend können Sie mit den Pfeiltasten (pqtu) die gewünschten Einstellungen wählen oder anpassen.
  • Seite 55: Objektivfunktion-Menü

    DLP-Projektor – Bedienungsanleitung Objektivfunktion-Menü Drücken Sie zum Öffnen des OSD-Menüs die Menu-Taste. Wählen Sie mit den Pfeiltasten (pq) die Option Setup und rufen Sie mit der Enter-Taste das Setup-Menü auf. Wählen Sie mit den Pfeiltasten (pq) die Option Objektivfunktion und rufen Sie mit der Enter-Taste das Objektivfunktion-Menü auf.
  • Seite 56: Menüpräferenzen-Menü

    DLP-Projektor – Bedienungsanleitung Menüpräferenzen-Menü Drücken Sie zum Öffnen des OSD-Menüs die Menu-Taste. Wählen Sie mit den Pfeiltasten (pq) die Option Setup und rufen Sie mit der Enter-Taste das Setup-Menü auf. Wählen Sie mit den Pfeiltasten (pq) die Option Menüpräferenzen und rufen Sie mit der Enter-Taste das Menüpräferenzen-Menü auf.
  • Seite 57: Pin-Menü

    DLP-Projektor – Bedienungsanleitung PIN-Menü Drücken Sie zum Öffnen des OSD-Menüs die Menu-Taste. Wählen Sie mit den Pfeiltasten (pq) die Option Setup und rufen Sie mit der Enter-Taste das Setup-Menü auf. Wählen Sie mit den Pfeiltasten (pq) die Option PIN und rufen Sie mit der Enter-Taste das PIN-Menü auf. Wählen Sie mit den Pfeiltasten (pq) die gewünschte Menüoption und drücken Sie zum Aufrufen des Untermenüs Enter.
  • Seite 58: Kommunikation-Menü

    DLP-Projektor – Bedienungsanleitung Kommunikation-Menü Drücken Sie zum Öffnen des OSD-Menüs die Menu-Taste. Wählen Sie mit den Pfeiltasten (pq) die Option Setup und rufen Sie mit der Enter-Taste das Setup-Menü auf. Wählen Sie mit den Pfeiltasten (pq) die Option Kommunikation und rufen Sie mit der Enter-Taste das Kommunikation-Menü auf.
  • Seite 59 DLP-Projektor – Bedienungsanleitung Eintrag Beschreibung IR-Steuerung Front: Ein: Vorderen IR-Sensor aktivieren. Aus: Vorderen IR-Sensor deaktivieren. Ein: Oberen IR-Sensor aktivieren. Aus: Oberen IR-Sensor deaktivieren. HDBaseT* Ein: Steuersignal über HDBaseT-Gerät aktivieren. Aus: Steuersignal über HDBaseT-Gerät deaktivieren. *Hinweis: • Ändern Sie die Einstellung Ein / Aus je nach Gerät, falls die IR-Fernbedienung des Projektors nicht funktioniert.
  • Seite 60: Optionen-Menü

    DLP-Projektor – Bedienungsanleitung Optionen-Menü Drücken Sie zum Öffnen des OSD-Menüs die Menu-Taste. Wählen Sie mit den Pfeiltasten (pq) die Option Option und rufen Sie mit der Enter-Taste das Option-Menü auf. Wählen Sie mit den Pfeiltasten (pq) die gewünschte Menüoption und drücken Sie zum Aufrufen des Untermenüs Enter. Anschließend können Sie mit den Pfeiltasten (pqtu) die gewünschten Einstellungen wählen oder anpassen.
  • Seite 61: Energieeinstellungen-Menü

    DLP-Projektor – Bedienungsanleitung Energieeinstellungen-Menü Drücken Sie zum Öffnen des OSD-Menüs die Menu-Taste. Wählen Sie mit den Pfeiltasten (pq) die Option Option und rufen Sie mit der Enter-Taste das Option-Menü auf. Wählen Sie mit den Pfeiltasten (pq) die Option Energieeinst. und rufen Sie mit der Enter-Taste das Energieeinst.-Menü auf. Wählen Sie mit den Pfeiltasten (pq) die gewünschte Menüoption und drücken Sie zum Aufrufen des Untermenüs Enter.
  • Seite 62: Lichtquelleneinstellungen-Menü

    DLP-Projektor – Bedienungsanleitung Lichtquelleneinstellungen-Menü Drücken Sie zum Öffnen des OSD-Menüs die Menu-Taste. Wählen Sie mit den Pfeiltasten (pq) die Option Option und rufen Sie mit der Enter-Taste das Option-Menü auf. Wählen Sie mit den Pfeiltasten (pq) die Option Lichtq.-Einst. und rufen Sie mit der Enter-Taste das Lichtq.-Einst.-Menü auf. Wählen Sie mit den Pfeiltasten (pq) die gewünschte Menüoption und drücken Sie zum Aufrufen des Untermenüs Enter.
  • Seite 63: Ihren Projektor Per Webbrowser Steuern

    DLP-Projektor – Bedienungsanleitung Projektorstunden gesamt Hier wird die Projektionsdauer angezeigt. Ihren Projektor per Webbrowser steuern Ethernet Projektor Funktionen des LAN-Anschlusses Der Projektor kann von einem PC (oder Notebook) aus auch per LAN gesteuert und überwacht werden. Kompatibilität mit Crestron-Steuerungsboxen ermöglicht nicht nur kollektive Projektorverwaltung in einem Netzwerk, sondern auch die Verwaltung per Bedienfeld über den Browser eines PCs (oder Notebooks).
  • Seite 64: Lan_Rj45

    DLP-Projektor – Bedienungsanleitung LAN_RJ45 Schließen Sie ein RJ45-Kabel an den Netzwerkanschlüssen von Projektor und PC (Notebook) an. Wählen Sie am PC (Notebook) Start → Systemsteuerung → Netzwerk und Internet. Rechtsklicken Sie auf LAN-Verbindung und wählen Sie Eigenschaften. — —...
  • Seite 65 DLP-Projektor – Bedienungsanleitung Wählen Sie im Eigenschaften-Fenster das Netzwerk-Register und dann Internetprotokoll Version 4 (TCP/IPv4). Klicken Sie auf Eigenschaften. Klicken Sie auf Folgende IP-Adresse verwenden und geben Sie IP-Adresse und Subnetzmaske an, klicken Sie dann auf OK. — —...
  • Seite 66 DLP-Projektor – Bedienungsanleitung Drücken Sie die MENU-Taste am Projektor. Setup → Kommunikation → LAN wählen. Geben Sie nach Aufrufen von LAN Folgendes ein: • DHCP: Aus • IP-Adresse: 10.10.10.10 • Subnet-Maske: 255.255.255.0 • Standard-Gateway: 0.0.0.0 Zur Bestätigung der Einstellungen Anwenden → Ja wählen, dann bis zur Fertigstellung warten. Öffnen Sie einen Webbrowser (bspw.
  • Seite 67 Admin Password Neues Kennwort (Administratorkennwort) Bestätigen Weitere Informationen finden Sie unter http://www.crestron.com. Entzerr- und Mischfunktion Die Anwendungssoftware zum Entzerren und Vermischen und ihre Anleitung kann von EIKI-Webseite heruntergeladen werden. Präsentationsfunktion Die Präsentator-Anwendungssoftware und ihre Anleitung kann von EIKI-Webseite heruntergeladen werden. URL: http://www.eiki.com...
  • Seite 68: Funktion Rs232 Per Telnet

    DLP-Projektor – Bedienungsanleitung Funktion RS232 per Telnet Der Projektor kann nur via „Hyper-Terminal“-Kommunikation über dedizierte RS232-Befehlssteuerung durch Verbindung mit der RS232-Schnittstelle gesteuert werden, sondern unterstützt auch eine alternative RS232-Befehlssteuerung namens „RS232 by TELNET“ via LAN/RJ45-Schnittstelle. Schnellstartanleitung für „RS232 by TELNET“ Prüfen und beziehen Sie die IP-Adresse über das Projektor-OSD.
  • Seite 69 DLP-Projektor – Bedienungsanleitung So aktivieren Sie Telnet unter Windows Vista / 7 Unter Windows Vista ist die „Telnet“-Funktion standardmäßig nicht integriert. Sie können sie jedoch mit Hilfe der Option „Windows-Funktionen ein- oder ausschalten“ aktivieren. Öffnen Sie „Systemsteuerung“ unter Windows Vista. Öffnen Sie „Programme“.
  • Seite 70 DLP-Projektor – Bedienungsanleitung Wählen Sie „Windows-Funktionen ein- oder ausschalten“. Setzen Sie ein Häkchen bei „Telnet-Client“, klicken Sie dann auf OK. Datenblatt für „RS232 by TELNET“: Telnet: TCP Telnet-Port: 3023 (weitere Informationen erhalten Sie vom Serviceagenten oder -team) Telnet-Dienstprogramm: Windows' „TELNET.exe“ (Konsolenmodus) Normale Trennung der RS232-per-Telnet-Steuerung: Schließen Sie Windows' Telnet-Dienstprogramm direkt nach Herstellung der TELNET-Verbindung.
  • Seite 71: Wartung Und Sicherheit

    DLP-Projektor – Bedienungsanleitung artung unD ichErhEit Projektionsobjektiv auswechseln Gehen Sie zum Auswechseln des Projektionsobjektivs wie folgt vor: Zentrieren Sie das Objektiv. Passen Sie das Objektiv mit den Tasten Lens H / Lens V (an der Fernbedienung) auf die mittlere Position an. Wichtig: •...
  • Seite 72: Projektor Reinigen

    DLP-Projektor – Bedienungsanleitung Projektor reinigen Befreien Sie den Projektor zur Gewährleistung eines reibungslosen Betriebs von Staub und Schmutz. Warnung: • Achten Sie darauf, den Projektor mindestens 30 Minuten vor der Reinigung abzuschalten und vom Stromnetz zu trennen. Andernfalls können schwere Verbrennungen auftreten. •...
  • Seite 73: Kensington ® -Schloss Verwenden

    DLP-Projektor – Bedienungsanleitung Kensington -Schloss verwenden ® Falls Sie sich Sorgen um die Sicherheit machen, können Sie den Projektor mit Hilfe eines Kensington- Schlosses und -Sicherheitskabels an einem festen Gegenstand sichern. Hinweis: Erkundigen Sie sich bei Ihrem Händler nach Einzelheiten zum Kauf eines geeigneten Kensington- Sicherheitskabels.
  • Seite 74: Problemlösung

    DLP-Projektor – Bedienungsanleitung rOblEmlösung Häufige Probleme und ihre Lösungen Diese Richtlinien bieten Tipps zum Umgang mit Problemen, die während der Nutzung des Projektors auftreten können. Falls sich das Problem nicht beheben lässt, wenden Sie sich an Ihren Händler. Häufig lassen sich Probleme auf etwas so Simples wie ein nicht richtig angeschlossenes Kabel zurückführen.
  • Seite 75: Led-Fehlermeldungen

    DLP-Projektor – Bedienungsanleitung LED-Fehlermeldungen Die LED-Statusanzeigen befinden sich an der Oberseite des Projektors. Die einzelnen LEDs werden nachstehend erläutert. -lEd -lEd icht tatus tuMMschaltung Eldung rün rangE rün rangE rün rangE Bereitschaftsmodus Blinkt Einschalten Blinkt (Aufwärmen) Betriebsmodus und Laserdiode Leuchtet Leuchtet Leuchtet eingeschaltet...
  • Seite 76: Bildprobleme

    DLP-Projektor – Bedienungsanleitung Bildprobleme Problem: Es wird kein Bild projiziert Prüfen Sie die Einstellungen an Ihrem Notebook oder Desktop-PC. Schalten Sie alle Geräte in der richtigen Reihenfolge aus und wieder ein. Problem: Das Bild ist verschwommen Passen Sie mit der Focus-Taste den Fokus am Projektor an. Drücken Sie zum automatischen Optimieren des Bildes die Auto-Taste an der Fernbedienung.
  • Seite 77: Probleme Mit Der Laserdiode

    DLP-Projektor – Bedienungsanleitung Probleme mit der Laserdiode Problem: Der Projektor gibt kein Licht aus Prüfen Sie, ob das Netzkabel richtig angeschlossen ist. Stellen Sie sicher, dass die Steckdose funktioniert, indem Sie probeweise ein anderes elektrisches Gerät anschließen. Starten Sie den Projektor in der richtigen Reihenfolge neu und prüfen Sie, ob die Licht-LED grün leuchtet.
  • Seite 78: Fragen Und Antworten Zu Hdmi

    DLP-Projektor – Bedienungsanleitung Fragen und Antworten zu HDMI F. Worin besteht der Unterschied zwischen einem „Standard“-HDMI-Kabel und einem „High-Speed“-HDMI-Kabel? Vor Kurzem hat HDMI Licensing, LLC angekündigt, dass Kabel als Standard- und High-Speed-Kabel getestet werden. • Standard-HDMI-Kabel (oder „Kategorie 1“) wurden auf Geschwindigkeiten von 75 MHz oder bis zu 2,25 Gb/s getestet, was einem 720p/1080i-Signal entspricht.
  • Seite 79: Technische Daten

    DLP-Projektor – Bedienungsanleitung Technische Daten Technische Daten Eintrag Beschreibung Anzeigetyp „TI“-0,67-Zoll-WUXGA-DMD, Typ A, DC3 Auflösung WUXGA (1920 x 1200) Zoom/Fokus Motorisiert Zoomverhältnis Je nach Objektiv Trapezkorrektur Vertikal: +/- 20 Grad, horizontal: +/- 20 Grad Projektionsmethoden Front, Rück, Tisch/Decke (Rück, Front) Datenkompatibilität VGA, SVGA, XGA, WXGA, SXGA, SXGA+, UXGA, WUXGA, Mac Videokompatibilität...
  • Seite 80 DLP-Projektor – Bedienungsanleitung Projektionsabstand vs. Projektionsgröße Projektionsabstand Tabelle mit Projektionsabständen und -größen Plattform EK-625U WUXGA (16:10) 0,67” Projektionsobjektiv 0,361 Projektionsverhältnis 0,75-0,95 0,95-1,22 1,22-1,53 1,22-1,53 1,22-1,52 1,53-2,92 2,90-5,50 (120”) Zoomverhältnis 1,26X 1,28X 1,25X 1,25X 1,25X 1,9X 1,9X 0,93- Projektionsabstand 0,81-6,13m 1,02~7,88m 1,31~9,89m 1,31~9,89m 1,32~9,82m 1,64~18,87m 3,12~35,54m 2,62 Größe der...
  • Seite 81 DLP-Projektor – Bedienungsanleitung Hinweis: • Die Werte in den Tabellen sind Nährungswerte und können leicht von den tatsächlichen Messungen abweichen. • Bei einer Deckenmontage muss der jeweilige Ort berücksichtigt werden. — —...
  • Seite 82: Tabelle Zum Timing-Modus

    DLP-Projektor – Bedienungsanleitung Tabelle zum Timing-Modus Bildwiederhol- Signaltyp Auflösung HDMI HDBaseT frequenz (Hz) 640x480 640x480 640x480 640x480 640x480 66,6 — 720x400 800x600 800x600 800x600 800x600 800x600 832x624 848x480 — 848x480 — 848x480 — 848x480 — 1024x768 1024x768 1024x768 1024x768 1152x720 —...
  • Seite 83 DLP-Projektor – Bedienungsanleitung Bildwiederhol- Signaltyp Auflösung HDMI HDBaseT frequenz (Hz) 1280x960 — 1280x960 1280x960 1280x960 1280x1024 — 1280x1024 1280x1024 1280x1024 1360x768 — 1360x768 — 1360x768 — 1360x768 — 1366x768 1400x1050 — 1400x1050 — 1400x1050 1440x900 1440x900 — 1600x900 — 1600x1200 1680x1050 1920X1080 —...
  • Seite 84 DLP-Projektor – Bedienungsanleitung Bildwiederhol- Signaltyp Auflösung HDMI HDBaseT frequenz (Hz) 1080p 1080p HDTV 1080p 1080p Frame Packing, — — 1080p Frame Packing, — — 720p Frame Packing, — — 720p Side by Side, — — 1080i Mandatory Side by Side, —...
  • Seite 85: Projektorabmessungen

    DLP-Projektor – Bedienungsanleitung Projektorabmessungen 484mm — —...
  • Seite 86: Richtlinienkonformität

    DLP-Projektor – Bedienungsanleitung ichtliniEnkOnfOrmität FCC-Warnhinweis Diese Ausrüstung wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse A gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in kommerziellen Umgebungen zu gewährleisten. Diese Ausrüstung erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann - falls nicht in Übereinstimmung mit den Bedienungsanweisungen installiert und verwendet - Störungen der Funkkommunikation verursachen.
  • Seite 87: Kanada

    Kanada EIKI International, Inc. EIKI CANADA - Eiki International, Inc. 30251 Esperanza 9170 County Road 93, Suite 304, Rancho Santa Margarita Midland, ON, L4R 4K4, Canada CA 92688-2132 Tel: +1 800-563-3454 U.S.A. +1 705-527-4084 Tel: +1 800-242-3454 +1 949-457-0200 E-Mail: canada@eiki.com Fax: +1 800-457-3454 +1 949-457-7878 E-Mail: usa@eiki.com...
