Eiki EK-120U Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Eiki Anleitungen
  4. Beamer
  5. EK-120U
  6. Benutzerhandbuch

Eiki EK-120U Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

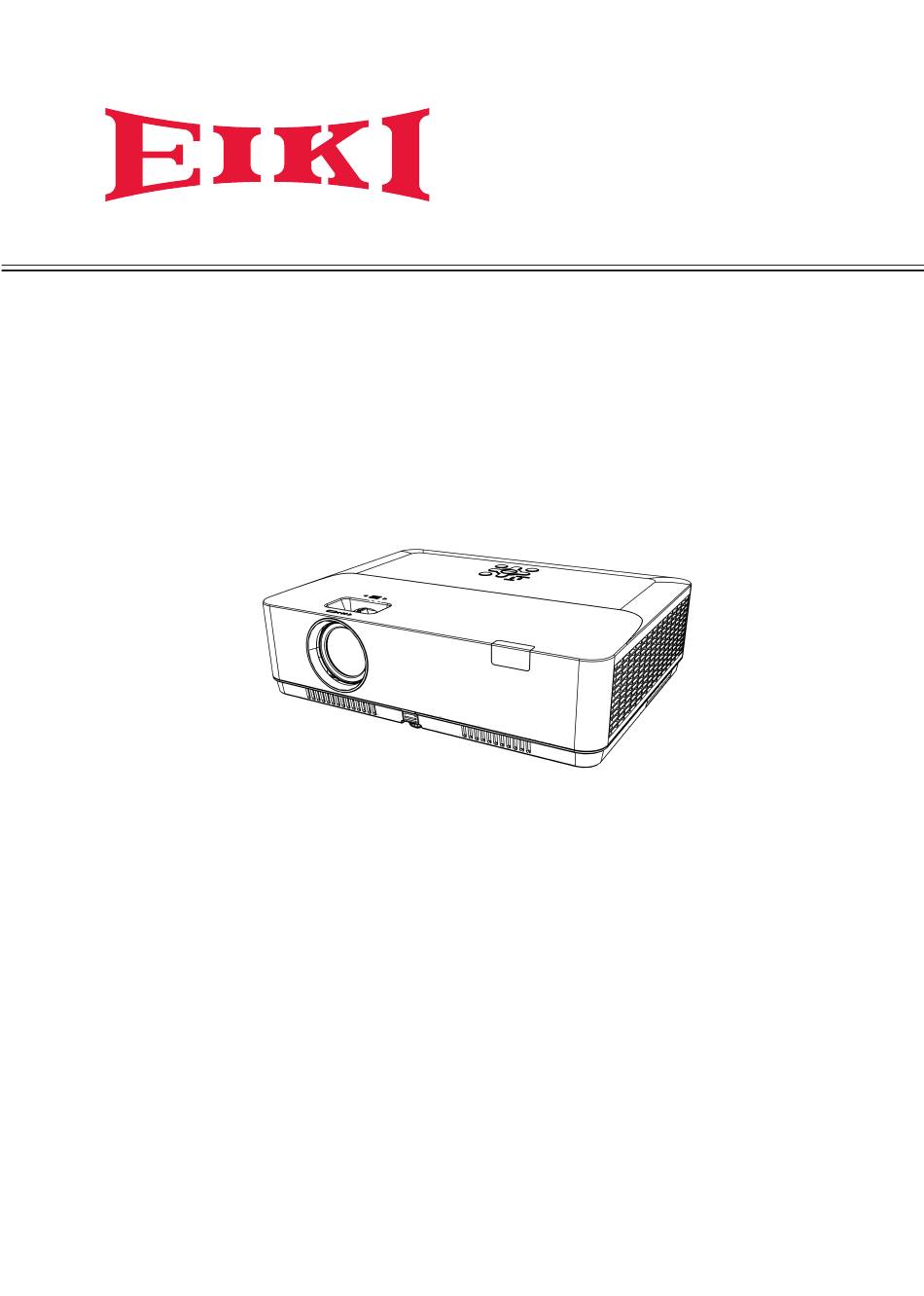

BENUTZERHANDBUCH
EK-120U
EK-121W

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Eiki EK-120U

Inhaltszusammenfassung für Eiki EK-120U

  • Seite 1 BENUTZERHANDBUCH EK-120U EK-121W...

  • Seite 2: Eigenschaften Und Design

    Eigenschaften und Design Dieser Projektor ist konstruiert mit der fortgeschrittensten Technik für Tragbarkeit, Haltbarkeit und einfache Benutzung. Dieser Projektor verwendet eingebaute Multimedia-Eigenschaften, eine Farbskala von 10,7 Millionen Farben, und Technik von Matrix-Flüssigkristallanzeige (LCD). Einfache Einstellung von Computersystem Sicherheits-Funktion Der Projektor hat das Multi-Scan-System, Die Sicherheits-Funktion hilft Ihnen, die um fast allen Computer-Ausgangs-Signalen Sicherheit vom Projektor zu gewährleisten.

  • Seite 3: Inhaltsverzeichnis

    Contents Eigenschaften und Design.........2 Einstellung............37 Contents..............3 Lampensofortstart..........37 Sicherheitshinweise........4 Standby-Modus..........37 Sicherheitsrichtlinien........5 Lüfterkontrolle............38 Belüftung............6 Lampenkontrolle...........38 Bewegen vom Projektor......6 Lüfter ............38 Den Projektor installieren......6 Untertitel...............39 Befolgung............7 Tastatursperre..........39 Zubehöre............8 Iris............40 Bezeichnung der Funktionen und Teile ....9 Anschluss...........40 Vorderseite..........9 Ton............40 R ü c k s e i t e ......... . . 9 HDMI Einstellung ........41 Unterseite..........9 Erweitern............42...

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Lesen Sie bitte dieses Benutzerhandbuch vor der Sicherheitshinweise Installation und dem Betrieb des Projektors vollständig durch. Achtung: • Der Projektor muss geerdet sein. Der Projektor bietet zahlreiche Merkmale und Funktionen. • Schützen Sie den Projektor vor Regen und Ein ordnungsgemässer Betrieb ermöglicht die Funktionen hoher Luftfeuchtigkeit, um einen Brand im vollen Umfang zu nutzen und den guten Zustand des Gerätes zu erhalten.

  • Seite 5: Sicherheitsrichtlinien

    Sicherheitsrichtlinien Vor dem Einsatz des Produktes sollten alle Sicherheits- Niemals Flüssigkeiten jeglicher Art über den Projektor und Bedienungshinweise gelesen werden. schütten. Den Projektor nicht in der Nähe des Lüftungskanals von Lesen Sie alle hier aufgeführten Hinweise und bewahren Klimaanlagen aufstellen. Sie sie für eine spätere Verwendung auf.

  • Seite 6: Belüftung

    Sicherheitsrichtlinien Belüftung - Transportieren Sie den Projektor nicht in einem ungeeigneten Koffer durch einen Kurier oder einen anderen Transportdienst. Dies könnte den Projektor Entlüftungsöffnungen im Gehäuse sind zur Belüftung. Um beschädigen. Für Informationen über den Transport einen zuverlässigen Betrieb des Gerätes zu gewährleisten des Projektors durch einen Kurierdienst oder einen und es vor Überhitzung zu schützen, dürfen diese anderen Transport-Service lassen Sie sich von...

  • Seite 7: Befolgung

    Anweisungen. Wenn solche Änderungen oder Modifikationen gemacht werden sollen, koennten Sie dazu angefordert werden, die Bedienung vom Gerät zu stoppen. Modellnummer: EK-120 serie Warenzeichen: EIKI Verantwortliche Partei: EIKI International GmbH Adresse: 30251 Esperanza Rancho Santa Margarita CA 92688-2132 Telefonnummer: 800-242-3454 (949-457-0200) AC-Netzkabel Anforderung Das mit diesem Projektor mitgelieferte AC-Netzkabel erfüllt die Anforderung für Benutzung im Staat, in dem Sie ihn...

  • Seite 8: Zubehöre

    VIDEO HDMI VIDEO HDMI AUTO MENU AUTO MENU KEYSTONE IMAGE FREEZE PATTERN KEYSTONE IMAGE FREEZE PATTERN SCREEN LAMP MUTE INFO. SCREEN LAMP MUTE INFO. BLANK BLANK D.ZOOM VOLUME TIMER D.ZOOM VOLUME TIMER Zubehöre Netzkabel VGA-Kabel Fernbedienung mit Batterien Anleitung für Schnell-Start (AAA or LR3) INPUT VIDEO...

  • Seite 9: Bezeichnung Der Funktionen Und Teile

    Bezeichnung der Funktionen und Teile Vorderseite ① ① Fokus-Ring ② Zoomring ③ ③ Obenbedienfeld und LED Indikator ④ Projektionslinse ② ⑤ Fernbedienungsempfänger (Front) ④ ⑤ Rückseite ⑥ Lautsprecher ⑦ Anti-Diebstahl-Slot ⑧ Netzkabel-Anschluss ⑨ Fernbedienungsempfänger (Rückseite) ⑩ Steckplatz für Kensington-Schloss ⑥ ⑦ Achtung ⑧...

  • Seite 10: Anschluesse

    Bezeichnung der Funktionen und Teile Anschluesse ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑦ USB-A ① MONO(R/L) Bei Verwendugn von „Memory Viewer“ Fuer ein Mono-Audiosignal (eine Funktion stecken Sie das USB-Memory Einzelaudio-Buchse), verbinden dies mit direkt in diesen Anschluss ein.(Refer to MONO (R/L)-Buchse.

  • Seite 11: Obenbedienfeld Und Anzeige

    Bezeichnung der Funktionen und Teile Obenbedienfeld und LED Indikator ① ⑤ ② ③ ⑥ ⑦ ④ ① WARNING Indikator(Seite 73) Sie blinkt rot, wenn die Innentemperatur des Projektors über dem Betriebstemperaturbereich ist. ②POWER Indikator(Seite 73) - Es leuchtet rot wenn der Projektor in Stand-by-Modus ist. - Während normaler Bedienung leuchtet es grün.

  • Seite 12: Fernbedienung

    Bezeichnung der Funktionen und Teile Fernbedienung ⑧  button ② ① - Auswahl von Punkten oder Einstellung von Daten im Bildschirmmenü. - Auswahl von Bildanzeigenbereich in Digital-Zoom+ Modus. INPUT ④ ⑨ OK VIDEO HDMI In Bildschirmmenü gelangen oder ③ ⑤ Auswahl von einem Punkt im Menü.

  • Seite 13: Einsetzen Der Batterien In Die Fernbedienung

    Bezeichnung der Funktionen und Teile Einsetzen der Batterien in die Fernbedienung ③ ② Installiert neue Batterien. ① Öffnet die Stellt die Decke zurück. Batteriedecke. Zwei AAA-Batterien. Für richtige Polarität (+ und -) stellen Sie sicher, dass die Anschlusspole der Batterien mit den Kontakten des Batteriefaches in Berührung kommen.

  • Seite 14: Installieren

    Installieren Plazieren des Projektors  Bitte beachten: ● Die Helligkeit des Raumes hat grossen Einfluss auf die Bildqualität. Es ist zu empfehlen das Raumlicht zu dämmen um ein besseres Bild zu erreichen. ● Alle Angaben zu den Abmessungen sind annähernde Werte und können von den tatsächlichen Abmessungen abweichen.

  • Seite 15: Verbindung Zum Computer (Digitales Und Analoges Rgb)

    Installieren Verbindung zum Computer (digitales und analoges RGB) Zur Verbindung benötigte Kabel: ● VGA Kabel ● Serienkabel (Kreuzkabel-Typ)* ● HDMI Kabel* (*=Kabel nicht mitgeliefert) Ausgang Eingang RS232 Ausgang HDMI Ausgang Serien- kabel HDMI Kabel Kabel (Kreuz- Kabel kabel- Typ) HDMI Eingang RS232 Eingang Ausgang Eingang...

  • Seite 16: Verbindung Mit Videogeräten (Video, S-Video)

    Installieren Verbindung mit Videogeräten (Video) Zur Verbindung benötigte Kabel: ● Videokabel* ● HDMI Kabel* (*=Kabel nicht mitgeliefert) Videoausgang HDMI ausgang Video HDMI Kabel Kabel Videoeingang HDMI eingang Ziehen Sie das Netzkabel des Projektors sowie andere angeschlossenen Geräte aus der Steckdose bevor Sie die Geräte verbinden.

  • Seite 17: Verbindung Zu Audiogeräten

    Installieren Verbindung zu Audiogeräten Zur Verbindung benötigte Kabel: ● Audiokabel* (*=Kabel nicht mitgeliefert) Externes Audiogerät Audioausgang Audioausgang Audioeingang (R) (L) Anmerkung: Der Linkskanal Audio Audiokabel und Rechtskanal sind Audiokabel kombiniert, wenn nur der cable (Stereo) (Stereo) L(Mono) eingesteckt ist. (R) (L) Audioausgang Audioeingang Audioeingang...

  • Seite 18: Verbindung Mit Usb-Gerät (Usb-A, Usb-B)

    Installieren Verbindung mit USB-Gerät (USB-A, USB-B) Zur Verbindung benötigte Kabel: ● USB-B Kabel* (*=Kabel nicht mitgeliefert) USB-A Ausgang USB-B Kabel USB-A Geraet USB-A Eingang USB-B Eingang Ziehen Sie das Netzkabel des Projektors sowie andere angeschlossenen Geräte aus der Steckdose bevor Sie die Geräte verbinden.

  • Seite 19: Schliessen Sie Das Netzkabel An

    Installieren Schliessen Sie das Netzkabel an Dieser Projektor hat einen Stromversorgungsspruch von 100-240V AC, er passt sich automatisch an Schwankungen in der Versorgung an. Der Projektor arbeitet mit einem Einphasensystem mit neutraler Erdung. Zur Vermeidung von Stromschlägen sollte er an kein anderes Stromversorgungssystem angeschlossen werden.

  • Seite 20: Grundlegende Funktionen

    Grundlegende Funktionen Schalten Sie den Projektor ein 1. Vor dem Einschalten sorgen Sie für den vollständigen Anschluss aller periphären Geräte (Computer, VCR, usw.) 2. Verbinden Sie das Netzkabel mit dem Netzanschluss. Die POWER-Anzeige leuchtet rot. 3. Drücken Sie die POWER-Taste im Obenbedienfeld oder auf der Fernbedienung.

  • Seite 21: Abschalten Des Projektors

    Grundlegende Funktionen Abschalten des Projektors 1. Drücken Sie die POWER-Taste im Obenbedienfeld oder auf der Fernbedienung, und die Aufschrit „Ausschalten ?“ erscheint auf dem Bildschirm. Ausschalten ? 2. Dann drücken Sie die POWER-Taste erneut innerhalb von 4 Sekunden. Die POWER- Anzeige blinkt rot und der Ventilator ist noch in Betrieb.

  • Seite 22: Zoom- Und Fokuseinstellung

    Grundlegende Funktionen Zoom- und Fokuseinstellung ZOOM FOKUS Drehen Sie den Zoomring, um das Bild ein- (Rückseite) (Front) oder auszuzoomen. Drehen Sie den Fokusring, um den Brennpunkt des Bilds einzustellen. Automatisch-Setup-Funktion Diese Funktion ist verfügbar durch das Drücken der AUTO-Taste auf der Fernbedienung.

  • Seite 23: Trapezkorrektur

    H/V Keystone Einstellen, wenn die Linearität nicht gleichmässig ist oder die vertikalen und Corner correction horizontalen Linien verzerrt sind. Reset value (Diese Funktion steht für EK-120U nicht zur Verfügung) Rücksetzwert Zurücksetzen von korrigierten Werten auf Fabrikeinstellungs-Werte.  W/S Trapezkorrektur ...

  • Seite 24: Lautstärke

    Grundlegende Funktionen Lautstärke Obenbedienfeld Direktfunktion Lautstärke Drücken Sie die VOLUME+/-Taste auf der Fernbedienung oder im Seitenbedienfeld, um die Lautstärke einzustellen. Stumm VOLUME +/- Taste Drücken Sie die MUTE-Taste auf der Fernbedienung und wählen Sie On aus, um das Audio vorübergehend abzuschalten. Um INPUT das Audio auf sein vorheriges Niveau wieder VIDEO...

  • Seite 25: Fernbedienung

    Grundlegende Funktionen Fernbedienung Es ist ratsam, die Fernbedienung für häufig verwendete Bedienungen zu verwenden. Das Drücken von irgendeiner Taste ermöglicht Ihnen, das Bildschirmmenü schnell aufzurufen. FREEZE Taste Fernbedienung Drücken Sie die FREEZE Taste auf der Fernbedienung, das Video wird pausiert und das Audio wird abgeschaltet.
  • Seite 26 Drücken Sie die SCREEN Taste auf der VIDEO HDMI Fernbedienung, um die gewünschte AUTO MENU Bildschirmgrösse auszuwählen. (Normal / Breitbild / Voll) * "Voll" steht für EK-120U nicht zur Verfügung D.ZOOM+ Taste KEYSTONE IMAGE FREEZE PATTERN Drücken Sie D.ZOOM+ Taste, das SCREEN...

  • Seite 27: Eingangsauswahl

    Grundlegende Funktionen Eingangsauswahl Fernbedienung Direkte Bedienung Drücken Sie VGA, HDMI, Video, Network, Memory Viewer oder USB Display auf der Fernbedienung als Eingangsquelle. INPUT INPUT Menü-Bedienung VIDEO VIDEO HDMI 1. Drücken Sie INPUT Taste HDMI am Obenbedienfeld, um das AUTO MENU Eingangsauswahlmenü...

  • Seite 28: Wie Das Bildschirmmenü Zu Betätigen

    Grundlegende Funktionen Wie das Bildschirmmenü zu betätigen Obenbedienfeld Der Projektor kann mittels des Bildschirmmenü angepasst oder eingestellt werden. Jedes  Taste Hauptmenü kann in verschiedene Untermenüs eingeteilt werden, die wiederum in weitere Untermenüs unterteilt sind. OK Taste Für jeden Anpassungs- oder Einstellungsvorgang befindet sich in diesem Handbuch eine darauf bezogenes Kapitel.

  • Seite 29: Menüzeile

    Grundlegende Funktionen Menüzeile Untermenü Hauptmenü Display ① Auto PC adj. Fine sync ② H Position V Position ③ H. Size Aspect Normal ④ Project way Front Menu position Center ⑤ Background display Blue System 1024 x 768, 60Hz ⑥ ① Anzeige - Einstellung von Computer-Parameter zum Passen zu VGA-Eingangssignal-Format: Auto PC Anp., Feine Sync, W Position, S Position und W.

  • Seite 30: Anzeige

    Anzeige Auto PC Anp. Auto PC Anpassung Funktion wird geboten, um Feine Sync, W Position, S Position und W. Größe automatisch einzustellen, um Ihrem Computer zu entsprechen. Menübedienung Auto PC Anp. Auto PC Anp. 1. Drücken MENU Taste auf der Display Fernbedienung oder am Obenbedienfeld, Auto PC adj.

  • Seite 31: Blickpunkt

    1024 x 768, 60Hz Breitbild Projiziert das Bild bei 16:9 Seitenverhältniss. Voll Um ein Bild in der Bildschirmgröße anzuzeigen. * "Voll" steht für EK-120U nicht zur Verfügung Fortgeschritten (nur EK-121W) Passen Sie das Verhältnis und die Position des Bildschirms manuell an.

  • Seite 32: Menü Position

    Anzeige Menü position Menü position Sie können diese Funktion verwenden, um die Display Position von Bildschirmmenü zu ändern. Auto PC adj. 1 Drücken Sie die MENU Taste auf der Fine sync Fernbedienung, um Bildschirmmenü anzuzeigen. H Position Drücken Sie  Taste, um Anzeige auszuwählen, V Position dann drücken Sie OK Taste.

  • Seite 33: System

    Anzeige System Auswahl von Computersystem Der Projektor stellt sich automatisch auf verschiedene Typen von Computer mit seiner Funktion von Multi-Scan-System und Automatisch-PC-Anpassung ein. Wenn ein Computer als eine Signalquelle ausgewählt ist, entdeckt der Projektor automatisch das Signalformat, und er stellt sich auf Projektion von richitigen Bilder ohne zusätzliche Einstellung ein.

  • Seite 34: Farbanpassung

    Farbanpassung Farbanpassungsmenü wird verwendet, um den Bildmodus und das Bild einzustellen. 1. Drücken MENU Taste auf der Fernbedienung Obenbedienfeld oder am Obenbedienfeld, um Bildschirmmenü zu zeigen. Drücken Sie  Taste, um „Farbanpassung“-Menü auszuwählen, dann drücken Sie OK Taste. 2 Drücken SieTaste, um Bild-Modus INPUT auszuwählen, drüken Sie OK Taste.

  • Seite 35: Farbanpassung (Computer)

    Farbanpassung Farbanpassung (Computer) 1 Drücken MENU Taste auf der Farbanpassung (Computer) Fernbedienung oder am Obenbedienfeld, um Bildschirmmenü zu zeigen. Drücken Sie  Color adjust Taste, um „Farbanpassung“ auszuwählen, Image mode Standard dann drücken Sie OK Taste. Contrast Brightness 2 Drücken SieTaste, um gewünschten Color temp.

  • Seite 36: Farbanpassung (Video)

    Farbanpassung Farbanpassung (Video) 1 Drücken MENU Taste auf der Fernbedienung Farbanpassung (Video) oder am Obenbedienfeld, um Bildschirmmenü zu zeigen. Drücken Sie  Taste, um „Farbanpassungt“ auszuwählen, dann Color adjust drücken Sie OK Taste. Image mode Standard 2 Drücken SieTaste, um gewünschten Contrast Brightness Punkt zur Einstellung auszuwählen, drücken...

  • Seite 37: Einstellung

    ∆ ∆ Netzwerk х: Nicht Steuerung ∆: Nur Einschaltbefehl √: Alle Befehle sind aktiviert *х: Der Einschaltbefehl ist bei der Software „Wake On LAN“ aktiv. Die Software und ihr Handbuch können von der EIKI-Website heruntergeladen werden https://global.eiki.com/ Dateiname : Software_WakeOnLAN...

  • Seite 38: Lüfterkontrolle

    Einstellung Lüfterkontrolle Lüfterkontrolle Kontrollieren vom Lüfter durch das Einstellungsmenü. Setting Sie können die Geschwindigkeit des Lüfters On start nach Höhe von Platz, an dem der Projektor Standby mode installiert ist, auswählen. High land Lamp control Aus ..Normale Geschwindigkeit. Stellen Sie Cooling fast Normal ihn so ein, wenn der Projektor in einer...

  • Seite 39: Untertitel

    Einstellung Untertitel Untertitel Untertitel wird angezeigt für die Audioinhalte oder andere Information. Wenn die Eingangsquelle Untertitel enthält, können Setting Sie diese Funktion aktivieren und den Kanal On start ändern. Drücken Sie ,um OFF, CC1, CC2, Standby mode CC3 oder CC4 auszuwählen. High land Lamp control Cooling fast...

  • Seite 40: Iris

    Einstellung Iris Iris Diese Funktion wird verwendet, um den Setting Kontrast des Bilds zu erhöhen. On start Ein ... Aktiviert Iris-Funktion, erhöht den Standby mode Kontrast des Bilds. High land Aus ...Deaktiviert Iris-Funktion. Lamp control Cooling fast Normal Closed caption Key lock Iris Terminal...

  • Seite 41: Hdmi Einstellung

    Einstellung HDMI Einstellung Wenn das externe Gerät an „HDMI“ Anschluss angeschlossen ist, wenn das Bild nicht richtig projiziert ist, schalten Sie die Einstellungen von „Bild“ oder „Ton“ in „HDMI Einstellung“ Menü. 1. Drücken Sie MENU Taste, um das Bildschirmmenü anzuzeigen. Drücken Sie Setting ...

  • Seite 42: Erweitern

    Erweitern Der Projektor hat Erweiternmenü, das Ihnen erlaubt, andere verschiedenen Erweiternfunktionen einzustellen, wie im folgenden beschrieben. 1 Drücken Sie die MENU Taste auf der Fernbedienung, um Bildschirmmenü anzuzeigen. Drücken Sie  Taste, um Expand auszuwählen, dann drücken Sie OK Taste. 2 Drücken Sie ...

  • Seite 43: Trapezkorrektur

    Erweitern Trapezkorrektur Diese Funktion wird verwendet, um Trapezkorrekturmenü Trapezkorrektur zu speichern oder zurückzusetzen, wenn das Netzkabel gezogen ist. Expend 1 Drücken Sie MENU Taste auf der Keystone Fernbedienung, um das Bildschirmmenü Keystone Store anzuzeigen. Drücken Sie  Taste, um H/V Keystone „Erweitern“...
  • Seite 44 Erweitern Kurvenkorrektur (Diese Funktion steht für EK-120U nicht zur Verfügung) Einstellen wenn die Linearität nicht gleichmässig ist oder die vertikalen und horizontalen Linien verzerrt sind. Drücken Sie▲▼◄►, um den Punkt einzustellen. Punkt Bedienung Einstellung Drücken◄ und ► Taste Einstellt Rechtsbreite und Linksbreite...

  • Seite 45: Logo

    Expend User ……………zeigt das vom User Language aufgezeichnete Bild. Auto setup Aus …………… zeigt nur Countdown-Display. Keystone * "User" steht für EK-120U nicht zur Verfügung Logo Security Aufzeichnen Power management Sie können ein projiziertes Bild als Start-Logo Filter counter aufnehmen. Wählen Sie Aufzeichnen aus und Test pattern drücken Sie OK Taste.

  • Seite 46: Sicherheit

    Taste, um den richtigen Code einzugeben. Das neue PIN Code Eingabe Dialogfeld erscheint. Legen Sie einen neuen PIN Code an. Hinweis  ● Trapezkorrektur- und Logo - and User function steht für EK-120U nicht Kurvenkorrektur Aufzeichnen zur Verfügung. ACHTUNG: WENN SIE DEN PIN CODE GEÄNDERT HABEN, SCHREIBEN SIE DEN NEUEN PIN CODE IN SPALTE VON PIN CODE NOTIZ AUF SEITE 81, UND BEWAHREN SIE SIE AUF.

  • Seite 47: Automatische Lampenabschaltung

    Erweitern Automatische Lampenabschaltung Für Reduzierung von Energieverbrauch sowie Erhaltung Automatische Lampenabschaltung von Lampenlebensdauer, die Energieverwaltungs- Funktion schaltet die Projektionslampe aus, wenn der Expend Projektor für eine bestimmte Periode nicht bedient wird. Language Wählen Sie eine der folgenden Optionen: Auto setup Bereitschaft Keystone Wenn die Lampe vollständig abgekühlt ist, wechselt die...

  • Seite 48: Filterprüfung

    Erweitern Filterprüfung Prüfen Sie die Temperatur im Projektor und bestimmen Sie die Reaktionen. Ein: Filterprüffunktion aktivieren. *Wenn der Projektor ein Filterproblem geprüft hat, erscheint automatisch die Warnmeldung. Aus: Filterprüffunktion deaktivieren Hinweis: ● Wenn der Lampenzähler weniger als 50 Stunden anzeig t und der Projektor den Filterwarnzustand geprüft hat, erscheint keine Warnmeldung, doch die Filterprüffunktion wechselt automatisch von Ein zu Aus.

  • Seite 49: Fabrikeinstellungen

    Erweitern (1) Drücken Sie die MENU Taste auf der Fernbedienung, um Bildschirmmenü anzuzeigen. Drücken Sie Netzwerkeinstellung Taste, um Erweitern auszuwählen, dann DHCP drücken Sie OK Taste. IP Adresse (2) Drücken Sie Taste, um Network Subnet auszuwählen, und dann drücken Sie OK Gateway Taste, um in das Netzwerkmenü...

  • Seite 50: Memory Viewer

    Memory viewer Die Memory Viewer Funktion ermöglicht es, Bilder zu projizieren, die in USB-Memory gespeichert sind, wenn das USB-Memory in den Projektor eingesteckt ist. 1 Drücken Sie MEMORY VIEWER Taste auf der Fernbedienung. 2 Drücken Sie  Taste, um den Punkt zur Einstellung auszuwählen, drücken Sie OK Taste. 3 Drücken Sie ...

  • Seite 51: Infomation

    Infomation Das Informationmenü wird verwendet, um das Signal des projizierten Bildes und Funktionszustand zu erkennen. Menübedienung Drücken Sie die MENU Taste auf der Informationsmenü Fernbedienung oder im Seitenbedienfeld, um das Bildschirmmenü anzuzeigen. Drücken Sie Taste, um Information auszuwählen, das Informationsmenü wird wie das rechte Bild Info.

  • Seite 52: Netzwerk-Kontrolle-Anweisungen

    Netzwerk-Kontrolle-Anweisungen LAN Kontrolle Funktion: PC steuert Projektor durch LAN. Vorbereitung: 1. Geräte: PC, Projektor, Kabel 2. Anschliessenverfahren: Schliessen Sie den Projektor an Router oder Switches durch direkte oder gekreuzte Kabelverbindung ans LAN an. Kann keine Verbindung zwischen PC und Projektor durch parallele Kabel hergestellt werden, wechseln Sie bitte auf gekreuzte Kabel, wie vorgeschlassen 3.
  • Seite 53 Netzwerk-Kontrolle-Anweisungen 4. Aktivieren Sie den Web-Browser im PC. 5. Geben Sie die IP-Adresse, die vom Projektor eingestellt ist, in das URL-Eingangsfeld vom Web- Browser ein. 6. Wählen Sie „Anmeldung“ aus, um in die Netzwerkdarstellungssystem-Seite einzuloggen. (Beide Anfangsname und Passwort sind „admin“) ...
  • Seite 54 Netzwerk-Kontrolle-Anweisungen „Systemstatus“ Seite Zeigt den Status vom Projektor für die folgenden Punkte. ① ② ③ ① Modellname ③ LAN Status Zeigt die Modellnummer des Projektors. Zeigt den Verbindungsstatus vom LAN. ② Versionen Zeigt die Version von Firmware des Projektors. „Allgemeine Einstellung“ Seite Passwort der Webseite ändern ist gezeigt.
  • Seite 55 Netzwerk-Kontrolle-Anweisungen „Bild Einstellung“ Seite ① ② ③ ④ ⑤ ⑥ ① Helligkeit ④ Farbe Einstellt die Helligkeit vom projizierten Bild. Einstellt die Farbsättigung vom projizierten Bild. ② Kontrast Einstellt den Kontrast vom projizierten Bild. ⑤ Farbton Einstellt den Farbton vom projizierten Bild. ③...
  • Seite 56 Netzwerk-Kontrolle-Anweisungen „Image Einstellung“ Seite ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ① Blickpunkt ⑦ Auto PC Anp. Schaltet den Blickpunkt vom projizierten Durchführt die Automatisch-PC- Bild. Anpassungs-Funktion. ② Feine Sync. ⑧ S Trapezeinstellung Einstellt die feine Sync vom projizierten Korrigiert die Trapezverzerrung in vertikaler Bild.
  • Seite 57 Netzwerk-Kontrolle-Anweisungen „Netzwerkeinstellung“ Seite ① ② ① LAN Einstellung Gateway Wählen Sie [Obtain an IP address Geben Sie die Default-Gateway-Adresse automatically] aus, wenn Sie den DHCP- ein, wenn Sie einen DHCP-Server nicht Klient aktivieren wollen. benutzen. IP Adresse Geben Sie die IP-Adresse ein, wenn Sie Geben Sie den DNS-Server ein, wenn Sie einen DHCP-Server nicht benutzen.
  • Seite 58 Netzwerk-Kontrolle-Anweisungen Suche für Projektor-Display ① Klicken Sie zum Gehen zu Suche, wählen Sie den Projektor aus und schliessen Sie ihn an.Stellen Sie bitte die gleiche IP-Adresse vom Projektor in pwPresenter Software ein (wie z. B.: 192.168.1.100). Anfangsname und Passwort sind „admin“. Anmerkung: ●...
  • Seite 59 Netzwerk-Kontrolle-Anweisungen Globale Einstellung: Einstellung ⑤ Netzwerkdarstellungsmanagement Fernbedienung, Aufnahem durch Audio oder Einstellung Gerät und Passwort Bildschirm usw. Management. Multicast Einstellung: Einstellung Lautstärke, Bandbreite und Aufnahmerate usw. ⑥ Projektor abtrennen.

  • Seite 60: Verwendung Von Nützlichen Funktionen

    Verwendung von nützlichen Funktionen Memory Viewer Funktion Die Memory Viewer Funktion wird verwendet, um die Bilder zu projizieren, die im USB Memory gespeichert sind, wenn das USB Memory in den USB A (VIEWER) Anschluss des Projektors eingesteckt ist. Memory Viewer Funktion unterstützt die folgenden Bilddateien. Erweitern Format Beschreibung...
  • Seite 61 Verwendung von nützlichen Funktionen Wiedergabe von PDF (Diese Funktion steht für EK-120U nicht zur Verfügung) Wiedergabe von PDF-Datei. Drücken Sie ▲▼◄►Taste, um eine PDF Datei auszuwählen, und drücken Sie OK Taste, um die PDF Datei auf dem vollen Bildschirm wiederzugeben.

  • Seite 62: Usb Display Funktion

    Verwendung von nützlichen Funktionen USB Display Funktion Die USB Display Funktion wird verwendet, um das Bild vom Computer zu projizieren, der durch ein USB Konversion Kabel an USB-B(DISPLAY) Anschluss des Projektors angeschlossen ist. ■ Bei Verwendung von Windows Betriebsumwelt von Windows Windows Vista 32 Bit, Windows 7 32/64 Bit, Windows 8 32/64 Bit Intel Core 2 Duo 2.0 GHZ oder schneller, kompatikler Verarbeiter Menge von Memory 256 MB oder mehr (empfohlen: 512 MB oder mehr)
  • Seite 63 Verwendung von nützlichen Funktionen ■ Bei Verwendung von Mac OS Betriebsumwelt von Mac OS Mac OS X 10.5, 10.6, 10.7 Power PC G4 1GHz oder schneller Menge von Memory 512 MB oder mehr Hard-Disk freier Raum 20 MB oder mehr Display Auflösung 640 x 480 oder mehr, 1600 x 1200 oder weniger ●...

  • Seite 64: Wartung Und Reinigung

    Wartung und Reinigung WARNING-Anzeige Die WARNING-Anzeig zeigt den Zustand der Funktion zum Schutz des Projektors. Überprüfen Sie den Zustand der WARNING-Anzeige, um die ordnungsgemässe Wartung vorzunehmen. Der Projektor ist ausgeschaltet und die WARNING- Anzeige blinkt rot. WARNING-Anzeige Wenn die Temperatur im Inneren des Projektors die normale Temperatur überschreitet, wird der Projektor automatisch heruntergefahren, um interne Komponenten zu schützen.

  • Seite 65: Reinigugn Des Luftfilters

    Wartung und Reinigung Reinigugn des Luftfilters Der Luftfilter verhindert, dass sich Staub auf der Oberfläche der optischen Elemente im Inneren des Projektors ablagert. Sollte der Luftfilter sich mit Staub zusetzen, wird dadurch der Wirkungsgrad des Kühlgebläses verringert und es kann zu einem Wärmestau führen, der sich negativ auf die Lebensdauer des Projektors auswirkt.

  • Seite 66: Reinigugn Der Linse Des Projektors

    Wartung und Reinigung Reinigugn der Linse des Projektors Ziehen Sie das Netzkabel vor der Reinigung. Putzen Sie leicht die Linse des Projektors mit einem Tuch, das nicht-schleifendes Reinigungsmittel für Kameralinsen enthält, oder benutzen Sie Reinigungspapier für Linse oder kommerzielle Gebläse, um die Linse zu reinigen.

  • Seite 67: Anhang

    Anhang Fehlerbehebung Bevor Sie sich an Ihren Händler oder das Servicezentrum wenden, überprüfen Sie die folgenden Punkte: - Vergewissern Sie sich, ob der Projektor richtig an die Peripheriegeräte angeschlossen ist. - Stellen Sie sicher, dass alle Geräte an der Steckdose angeschlossen sind und der Strom eingeschaltet ist. - Wenn der Projektor kein Bild projiziert, wenn er an einen PC angeschlossen ist, starten Sie den PC neu.
  • Seite 68 Anhang Kein Ton - Überprüfen Sie die Audiokabelverbindung aus Audioeingangsquelle. - Stellen Sie die Audioquelle ein. - Drücken Sie die VOLUME+ Taste. - Drücken Sie die MUTE Taste - Wenn AUDIO OUT eingesteckt ist, ist eingebauter Lautsprecher des Projektors nicht vorhanden. - Ist das Bild geschützt? Der Ton kann gehört werden, nur wenn das Bild projiziert ist.

  • Seite 69: Menübaum

    W Position -5 to +5 S Position -5 to +5 In verschiedenem Signal, W. Größe -15 to +15 W.Grösse Bereich wird verschieden sein? Normal "Voll" steht für EK-120U Blickpunkt Breitbild nicht zur Verfügung Voll Vorne Rückpro. Decke/Vorne Projekt so Decke/Rückpro...
  • Seite 70 Anhang Hauptmenü Untermenü Einstellung Anmerkung Dynamik Standard Kinoeinstellung Bild-Modus Tafel (Grün) Tafel (Farbe) Bild des Nutzers Kontrast 0-63 Helligkeit 0-63 Farbtemperatur Hoch/Mittel/Niedrig 0-63 Computer-Eingang Grün 0-63 Farbanpassung Blau 0-63 Schärfe 0-15 Kontrast 0-63 Helligkeit 0-63 Farbsättigung 0-63 Farbton 0-63 Video-Eingang 0-63 Grün 0-63...
  • Seite 71 Anhang Hauptmenü Untermenü Einstellung Anmerkung Eingangssuche Ein/Aus Auto PC Anp. Ein/Aus Auto-Setup Autom.Trapezkorrektu Auto Manuell Erweitern Speichern/ Trapezkorrektur Zurücksetzen W/S Trapezkorrektur Trapezkorrektur Eckenkorrektur Kurvenkorrektur Rücksetzwert Voreinstellung/ "Benutzer" & Logoauswahl "Aufzeichnen" Benutzer/Aus steht für EK- 120U nicht zur Aufzeichnen Logo Verfügung Logo PIN Code Sperre Ein/Aus Logo PIN Code Wechsel...
  • Seite 72 Anhang Hauptmenü Untermenü Einstellung Anmerkung Bildwechsel einstellen Übergangseffekt Bild nach unten Bildwechsel Bild nach rechts Ordnen nach Umfang Ordnen nach Größe Sortier Reiehfolge Ordnen nach Zeit Ordnen nach Name Memory Viewer Nicht rotieren 270 Grad Rotieren 180 Grad 90 Grad Bester Treffer Ein/Aus Wiederholen...

  • Seite 73: Indikator Und Projektorzustand

    Anhang Indikator und Projektorzustand Kontrollieren Sie die Anzeigeelemente, um den Zustand des Projektors zu erfahren. Anzeige Zustand Projektor WARNING POWER (Rot) (Grün/Rot/Gelb) Ihr Projektor ist ausgeschaltet (ohne Stromversorgung). Ihr Projektor befindet sich im Bereitschaftsmodus. Drücken Sie die Ein-/ Austaste zum Einschalten Ihr Projektor befindet sich im normalen Betriebsmodus.

  • Seite 74: Spezifikationen Kompatible Computer

    Anhang Spezifikationen kompatible Computer Dieser Projektor kann analoge Computer Formate mit DCLK kleiner als 160MHz und digitale Computer Formate mit DCLK kleiner als 150MHz. Die detaillierte Auflösung und die entsprechende Feldfrequenz sind in der folgenden Tabelle aufgelistet. Source Specification Display HDMI Video H-Freq.(KHz)

  • Seite 75: Technische Spezifikationen

    3,5mm Mini Typ Stereo x1 MONO(R/L) 2RCA (L/R) x1 Leistung Spannung und Leistungsaufnahme AC 100–240 V, 50/60 Hz / 217W(Eco), 310W (Normal) von EK-121W 224W (Eco), 320W (Normal) von EK-120U Interner Lautsprecher 10W RMS 8ohm, x1 Betriebsumgebung Betriebstemperatur 32˚F-104˚F (0˚C - 40˚C) Lagertemperatur 14˚F-131˚F (-10˚C - 55˚C)

  • Seite 76: Konfigurationen Der Anschlüsse

    Anhang Konfigurationen der Anschlüsse VGA IN Zuteilung von Anschlusspin und Signalname ----- ----- DDC Daten HD/SYNC DDC Uhr VGA OUT Zuteilung von Anschlusspin und Signalname ----- ----- DDC Daten HD/SYNC DDC Uhr RS232 Anschluss (D-SUB-9 Pin) LAN Anschluss ----- TX + ----- TX - -----...

  • Seite 77: Inhalt Von Gefährlichen Stoffen Und Elementen

    Anhang Inhalt von gefährlichen Stoffen und Elementen Gefährliche Stoffe und Elemente Name der Teile Cr6+ PBDE Optische Teile ○ ○ ○ ○ ○  Elektrische Teile ○ ○ ○ ○ ○  Gehäuse, mechanische Teile ○ ○ ○ ○ ○ ...

  • Seite 78: Pin Code Mitteilung

    Anhang PIN Code Mitteilung Notieren Sie sich den PIN-Code in dem Feld unterhalb und bewahren Sie diesen sorgsam auf. Wenn Sie ihn vergessen oder verlieren und koennen nicht den Projektor bedienen, kontaktieren Sie das Service-Zentrum Voreinstellung ab Werk PIN Code 111* PIN Code Sperre Voreinstellung ab Werk PIN Code 111* Logo PIN Code Sperre Nr.
  • Seite 79 +420 241-403-095 Fax: +420 241-409-435 E-Mail: info@eiki.cz China South East Asia EIKI (Shanghai) Co., Ltd. EIKI Industrial (M) Sdn Bhd LAKESIDE OASIS MIDDLE RING No. 11, Nouvelle Industrial Park, BUSINESS CENTRE Lorong Teknologi B, Taman Sains Block 1,Room 606, Selangor 1, Kota Damansara PJU5,...
