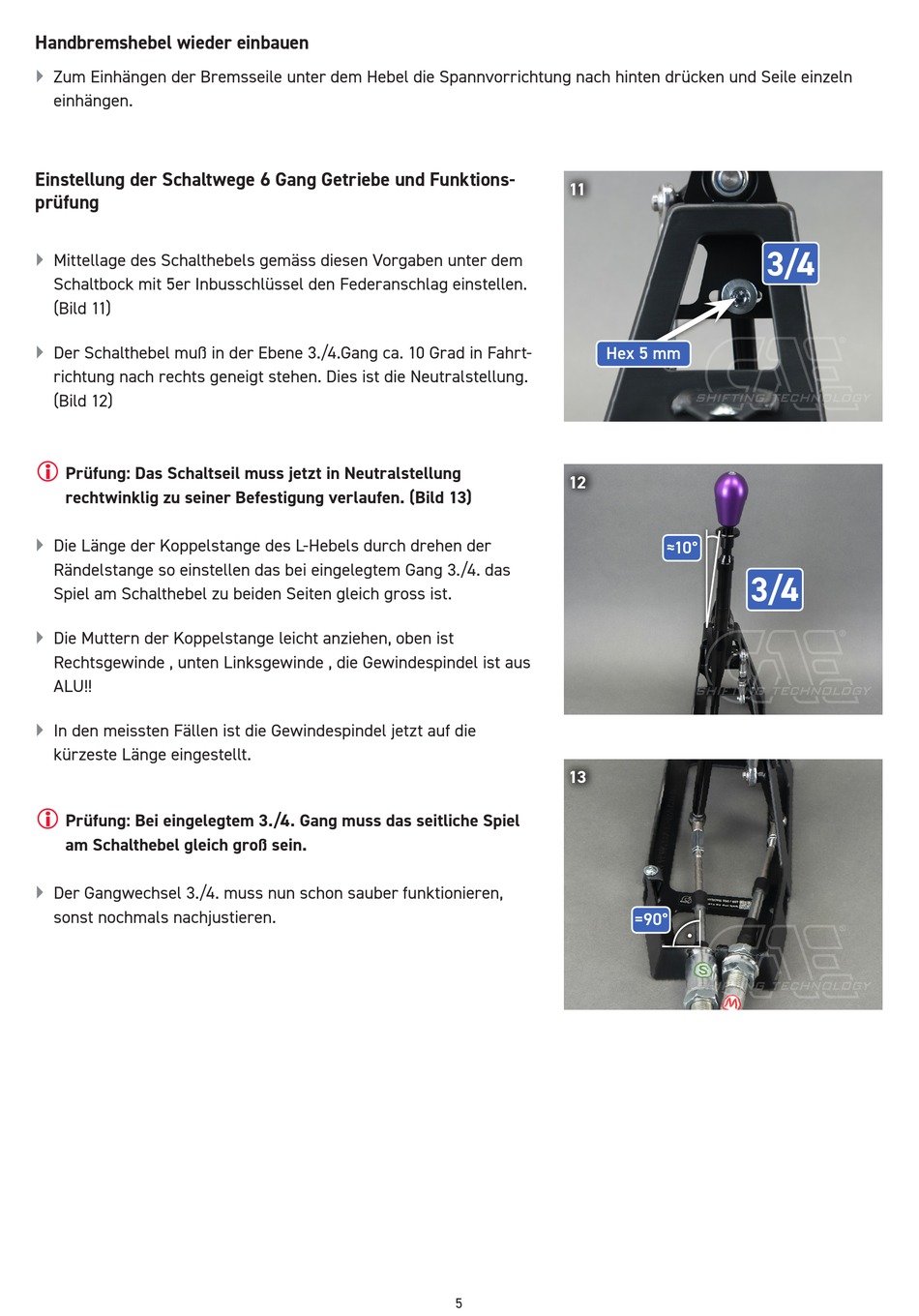

Handbremshebel wieder einbauen
Zum Einhängen der Bremsseile unter dem Hebel die Spannvorrichtung nach hinten drücken und Seile einzeln
einhängen.
Einstellung der Schaltwege 6 Gang Getriebe und Funktions-
prüfung
Mittellage des Schalthebels gemäss diesen Vorgaben unter dem
Schaltbock mit 5er Inbusschlüssel den Federanschlag einstellen.
(Bild 11)
Der Schalthebel muß in der Ebene 3./4.Gang ca. 10 Grad in Fahrt-
richtung nach rechts geneigt stehen. Dies ist die Neutralstellung.
(Bild 12)
Prüfung: Das Schaltseil muss jetzt in Neutralstellung
rechtwinklig zu seiner Befestigung verlaufen. (Bild 13)
Die Länge der Koppelstange des L-Hebels durch drehen der
Rändelstange so einstellen das bei eingelegtem Gang 3./4. das
Spiel am Schalthebel zu beiden Seiten gleich gross ist.
Die Muttern der Koppelstange leicht anziehen, oben ist
Rechtsgewinde , unten Linksgewinde , die Gewindespindel ist aus
ALU!!
In den meissten Fällen ist die Gewindespindel jetzt auf die
kürzeste Länge eingestellt.
Prüfung: Bei eingelegtem 3./4. Gang muss das seitliche Spiel
am Schalthebel gleich groß sein.
Der Gangwechsel 3./4. muss nun schon sauber funktionieren,
sonst nochmals nachjustieren.
11
Hex 5 mm
12
13
5
3/4
≈10°
3/4
=90°
