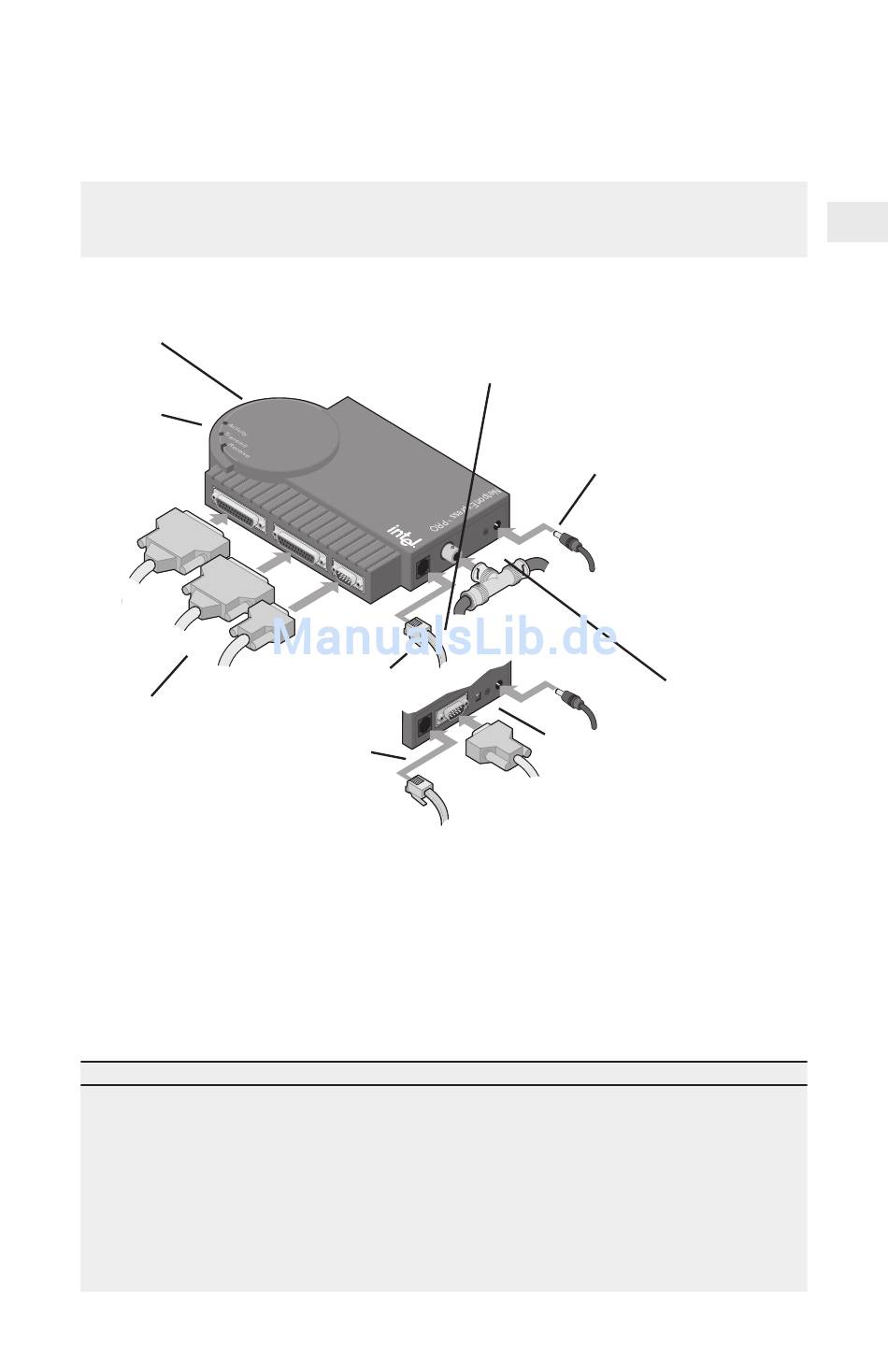

Externe NetportExpress PRO-Druckserver
(Ethernet und Token Ring)
Geräte-ID und
Netzwerkadresse
(Unterseite)
Betriebsanzeige
P A
R A
L L
E L
1
3
Schließen Sie
das/die Drucker-
kabel an den/die
Drucker und den/
die Anschlüsse des
Druckservers an.
Fahren Sie mit der Software-Installation auf Seite 6 fort...
Tips zur Installation des externen PRO-Druckservers
• Wenn die Betriebsanzeige grün leuchtet, ist der NetportExpress Druckserver bereit. Bei der
Kommunikation mit dem Netzwerk leuchten die anderen beiden Anzeigen auf. Falls die
Betriebsanzeige rot aufleuchtet, lesen Sie den Abschnitt Fehlersuche in diesem Handbuch.
• Der PRO erkennt den Novell NetWare-Rahmentyp: 802.2, 802.3, Ethernet II oder SNAP.
• Die Token Ring-Version erkennt die Datenübertragungsrate, wenn sich beide Schalter in der
Standardposition UP befinden. (Eine Liste der Einstellungen finden Sie auf Seite 34.)
ACHTUNG Verwenden Sie bei Anschluß des Netzkabels das im Lieferumfang des PRO enthaltene
Netzteil. Die Verwendung anderer Netzteile kann zu Funktionsstörungen des PRO führen.
1
Schließen Sie das Netzwerkkabel an (Kategorie
3 oder 5). Der PRO Ethernet verwendet einen BNC-
oder einen RJ-45-Anschluß. Der PRO Token Ring
verwendet einen RJ-45- oder DB-9-Anschluß.
P A
R A
L L
E L
2
- 4 5
R J
S E
R I
A L
Ethernet-
Anschlüsse
Token Ring-
- 4 5
R J
Anschlüsse
R
W E
P O
A G
D I
C
B N
PC-3774
R
W E
P O
A G
D I
- 9
D B
Schalter
2
Schließen Sie das
Netzkabel an den
Druckserver an.
4
Drücken Sie die
Diagnosetaste, um
eine Testseite vom
NetportExpress
Druckserver an Ihren
Drucker zu senden.
Die Testseite enthält
die Geräte-ID und
weitere Kon-
figurationsinfor-
mationen.
3
