Hardware-Installation

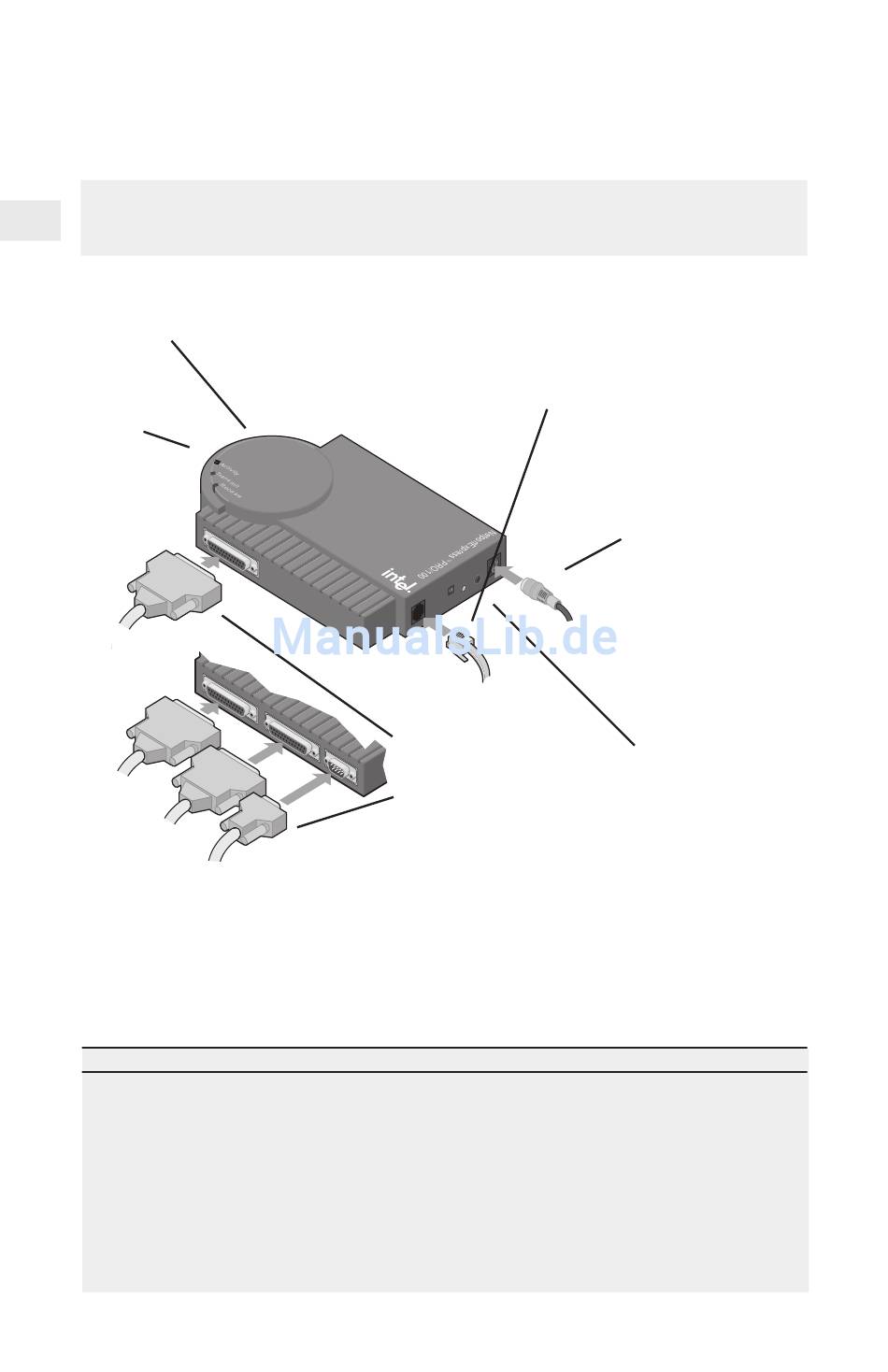

NetportExpress PRO/100 Druckserver mit einem Anschluß
und drei Anschlüssen (nur Ethernet)
Geräte-ID und
Netzwerkadresse
(Unterseite)
Betriebsanzeige
P A
R A
L L
E L
P O
R T
P A
R A
L L
E L
1
Fahren Sie mit der Software-Installation auf Seite 6 fort...
Tips zur Installation des PRO/100-Druckservers
• Wenn die Betriebsanzeige grün leuchtet, ist der NetportExpress Druckserver bereit. Bei der
Kommunikation mit dem Netzwerk leuchten die anderen beiden Anzeigen auf. Falls die
Betriebsanzeige rot aufleuchtet, lesen Sie den Abschnitt Fehlersuche in diesem Handbuch.
• Der PRO/100 ermittelt automatisch, in welcher Geschwindigkeit das Ethernet-Netzwerk betrieben wird:
10 Mbps oder 100 Mbps.
• Außerdem erkennt der Druckserver den Novell NetWare-Rahmentyp: 802.2, 802.3, Ethernet II oder
SNAP.
ACHTUNG Verwenden Sie bei Anschluß des Netzkabels das im Lieferumfang des PRO/100 enthaltene
Netzteil. Die Verwendung anderer Netzteile kann zu Funktionsstörungen des PRO/100 führen.
2
1
S W
4 5
R J
3
P A
R A
L L
E L
Schließen Sie
2
das/die Drucker-
S E
R I A
L
kabel an den/die
Drucker und den/
die Anschlüsse des
Druckservers an.
1
Verbinden Sie das Netzwerkkabel mit
dem RJ-45-Anschluß.Verwenden Sie
Kabel der Kategorie 5 für ein 100-Mbps-
Netzwerk bzw. der Kategorie 3 oder 5 für
ein 10-Mbps-Netzwerk.
R
W E
P O
G
D I A
0
/ 1 0
1 0
PC-3773
4
Drücken Sie auf die
Diagnosetaste, um eine
Testseite vom NetportExpress
Druckserver an Ihren Drucker
zu senden. Die Testseite
enthält die Geräte-ID und
weitere Konfigurations-
informationen.
2
Schließen Sie
das Netzkabel an den
Druckserver an.
