Überprüfen Der Kommunikation - Axis 570 Bedienungsanleitung

AXIS 570/670 BedienungsanleitungTN3270E-Druck in einer Mainframe-Umgebung
6. Klicken Sie auf "OK".
Schritt 2: Verbindung zwischen dem SNA-Server und dem AXIS 570/670
1. Wählen Sie die neue LUA, und ziehen Sie sie mit der Maus auf die
TN3270-Verbindungsdefinition (im oben gezeigten SNA Server Manager-Fenster markiert).
2. Wählen Sie die Eigenschaften der LUA.
3. Klicken Sie im Pop-up-Fenster "Properties" die Registerkarte "TN3270" an.
4. Wählen Sie die Option "Generic Printer Type".
5. Klicken Sie auf das Register "IP Address List".
6. Geben Sie die IP-Adresse des bzw. der Clients ein, die Sie dieser LU zuweisen möchten.
Hierbei handelt es sich um die IP-Adresse des AXIS 570/670, d. h. um dieselbe Adresse wie im
Parameter INT_ADDR des Druck-Servers.
7. Klicken Sie auf "OK".
Überprüfen der Kommunikation
Gehen Sie folgendermaßen vor, um die Verbindung vom AXIS 570/670 zum Mainframe-Host
über den SNA-Server zu überprüfen:
1. Aktivieren Sie die Verbindung, die Sie in Schritt 2 beim Einrichten der Verbindung zwischen
dem SNA-Server und dem AXIS 570/670 hergestellt haben (siehe oben). Die Verbindung
sollte den Status "active" anzeigen.
2. Vergewissern Sie sich, daß die entsprechende LU im Host aktiviert ist.

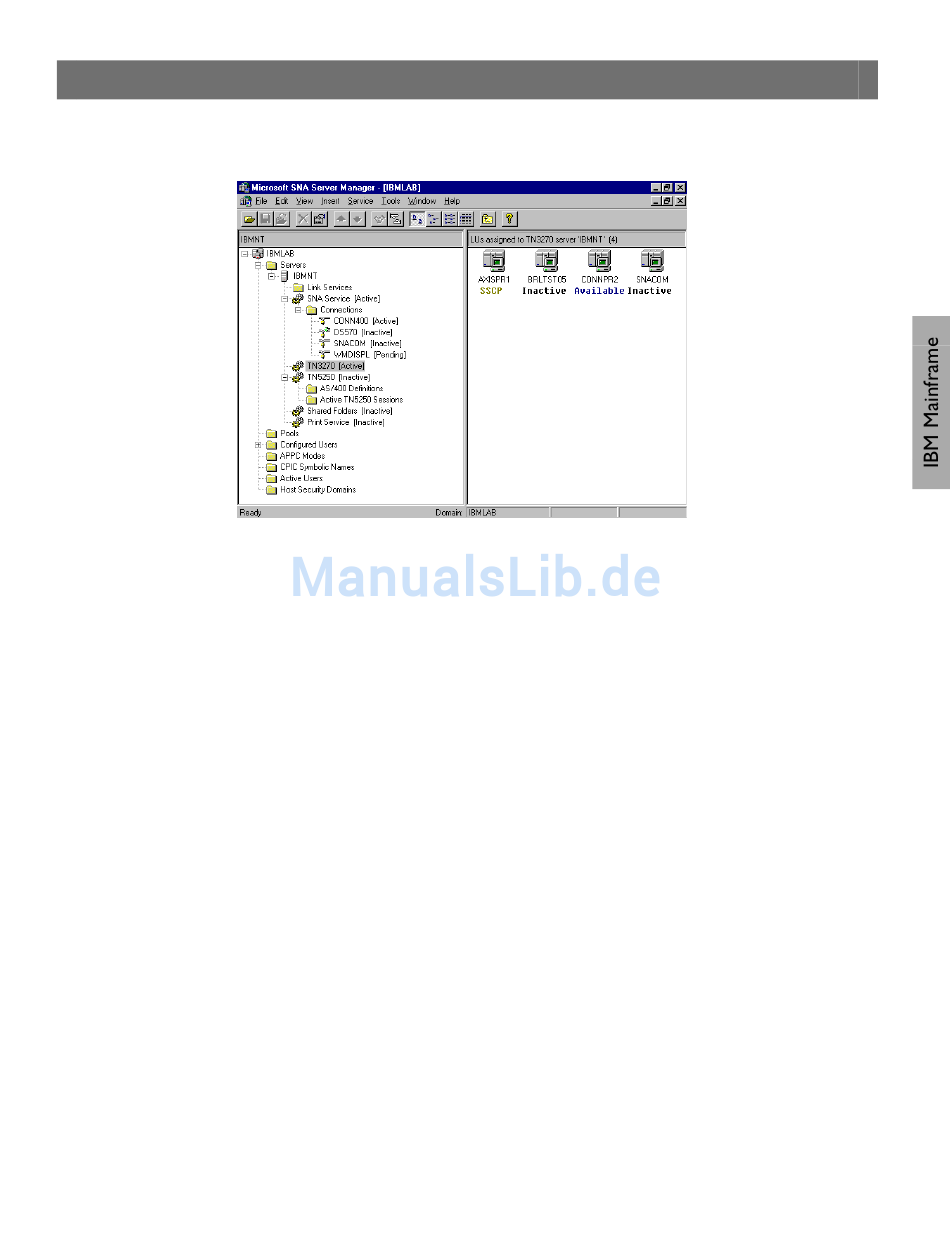

Hauptfenster des SNA Server Manager
