- Seite 1 PFT HM 106 230V Bedienungsanleitung Stand 08.2003 BEDIENUNGSANLEITUNG (Artikelnummer der Bedienungsanleitung: 00 05 80 99) Horizontalmischer PFT HM 106 230V WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co.KG...
- Seite 2 Die Weitergabe dieser Druckschrift, auch in Auszügen, ist ohne unsere schriftliche Genehmigung verboten. Alle technischen Angaben, Zeichnungen usw. unterliegen dem Gesetz zum Schutz des Urheberrechts. Alle Rechte, Irrtümer und Änderungen bleiben uns vorbehalten. © by Knauf PFT GmbH & Co. KG Knauf PFT GmbH & Co.KG...
- Seite 3 Glückwunsch zu Ihrem Kauf. Sie haben gut gewählt, da Sie Qualität eines Markenproduktes aus gutem Hause schätzen. Die Durchlaufmischer PFT HM 106 230V ist auf dem neuesten technischen Stand. Sie wurde so funktionsgerecht gestaltet, damit sie bei den rauhen Baustellenbedingungen ein treuer Helfer ist.
-
Seite 4: Inhaltsverzeichnis
PFT HM 106 230V Bedienungsanleitung Stand 08.2003 Inhaltsverzeichnis Seite Inhaltsverzeichnis _______________________________________________________________ 4 Bestimmungsgemäße Verwendung _________________________________________________ 5 Funktionsweise _________________________________________________________________ 5 Grundlegende Sicherheitshinweise _________________________________________________ 6 Allgemeine Sicherheitshinweise ____________________________________________________ 7 Übersicht HM 106 230V __________________________________________________________ 9 Übersicht Schaltschrank HM 106 230V_____________________________________________ 10 Überprüfen der Einstellwerte (Werkseinstellung) _____________________________________ 11... -
Seite 5: Bestimmungsgemäße Verwendung
PFT HM 106 230V Bedienungsanleitung Stand 08.2003 Bestimmungsgemäße Verwendung Der PFT HM 106 230V ist ein kontinuierlich arbeitender Durchlaufmischer für fabrikmäßig vorgemischte Fertigmörtel. Beachten Sie bitte die Verarbeitungsrichtlinien der Materialhersteller. Die Maschine besteht aus tragbaren Einzelbauteilen, die schnellen, bequemen Transport bei kleinen, handlichen Abmessungen und niedrigem Gewicht gestatten. -
Seite 6: Grundlegende Sicherheitshinweise
PFT HM 106 230V Bedienungsanleitung Stand 08.2003 Grundlegende Sicherheitshinweise In der Bedienungsanleitung werden folgende Benennungen bzw. Zeichen für besonders wichtige Angaben benutzt: HINWEIS: Besondere Angaben hinsichtlich der wirtschaftlichen Verwendung der Maschine. ACHTUNG! Besondere Angaben bzw. Ge- und Verbote zur Schadensverhütung. -
Seite 7: Allgemeine Sicherheitshinweise
Stecker, Luft-, Wasser- und Förderleitungen gelegt werden. Erkennbare Mängel müssen sofort beseitigt werden. 5. Ersatzteile müssen den vom Hersteller festgelegten technischen Anforderungen entsprechen. Das ist bei Original-PFT-Teilen immer gewährleistet! 6. Die Maschine darf nur an einem Baustromverteiler mit FI – Schutzschalter (30mA) angeschlossen werden. - Seite 8 Garantieanspruch erlischt. 24. Veränderungen an der Maschine sind nicht zulässig und führen dazu, dass jegliche Haftung durch die Knauf PFT GmbH & Co.KG ausgeschlossen wird. 25. Bei Pumpen und Mischpumpen sind zusätzlich noch folgende Sicherheitshinweise zu beachten: Bei Spritzarbeiten ist ein geeigneter Personenschutz zu tragen: Schutzbrille, Sicherheitsschuhe, Schutzbekleidung, Handschuhe, evtl.
-
Seite 9: Übersicht Hm 106 230V

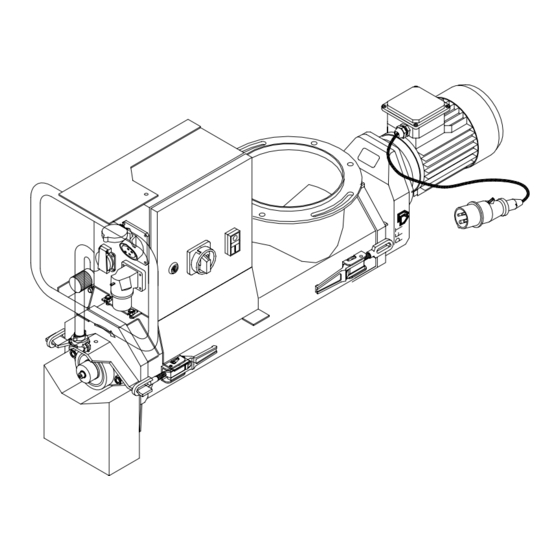

PFT HM 106 230V Bedienungsanleitung Stand 08.2003 Übersicht HM 106 230V 1. Steuereinheit (abhängig von der 2. Dosierwelle Ausführung) 3. Getriebemotor 4. Mischrohr 5. Schutzrohr 6. Motoranschlußkabel 7. Schnellverschluß 8. Mischwelle 9. Wassereinlauf 10. Mörtelauslauf 11. Wasserarmatur Knauf PFT GmbH & Co.KG... -
Seite 10: Übersicht Schaltschrank Hm 106 230V
PFT HM 106 230V Bedienungsanleitung Stand 08.2003 Übersicht Schaltschrank HM 106 230V 1. Ein-Aus Taster 2. Hauptwendeschalter 3. Anschluß Motorkabel 4. Dauerstomsteckdose 230V 5. Hauptstomanschluß 6. Wasser zum Mischrohr 7. Nadelventil Wasserdosierung 8. Wasserentnahmeventil 9. Manometer 10. Magnetventil 11. Wasserzulauf 12. -
Seite 11: Überprüfen Der Einstellwerte (Werkseinstellung)
PFT HM 106 230V Bedienungsanleitung Stand 08.2003 Überprüfen der Einstellwerte (Werkseinstellung) Druckminderventil: 1,5 bar bei maximalem Durchlaß (1000l/h) Motorschutzschalter 3 kW-Motor 400 V, 6,8 A Knauf PFT GmbH & Co.KG... -
Seite 12: Inbetriebnahme Der Maschine
Zuleitung schließen Wasserschlauch am Wassereingang (Schmutzfängersieb) anschließen Zuleitung öffnen, bei einem Wasserfließdruck unter 2,5 bar ist eine Druckerhöhungspumpe AV 1 (PFT-Artikelnr. 00 00 11 40 ) in die Zuleitung zu schalten ACHTUNG Bei Arbeiten aus Wasserfaß muß der Saugkorb mit Filtersieb (Artikelnr. -
Seite 13: Die Betrieb Als Durchlaufmischer
PFT HM 106 230V Bedienungsanleitung Stand 08.2003 Die Betrieb als Durchlaufmischer Nachdem der Horizontalmischer PFT HM 106 230V nun komplett montiert und angeschlossen ist, wird nach folgenden Punkten verfahren: Siloklappe öffnen Einschalten des PFT HM 106 230V am grünen EIN-Taster Einregulieren der Wassermenge am Nadelventil Mörtelkonsistenz... -
Seite 14: Maßnahmen Bei Reinigung / Arbeitsende
Siloklappe schließen Wenn der Materialbehälter nur noch ca. 1/3 gefüllt ist, die Wasserzufuhr am Nadelventil (1) ein Viertel verringern. Sobald stark verdünnter Mörtel austritt, den PFT HM 106 230V ausschalten (2). Vor Abziehen des Flansches muß die Kupplung des Zuleitungskabels (3) gezogen werden. -
Seite 15: Maßnahme Bei Stromausfall
Stromausfall ist die Anlage durch Betätigung des EIN-Tasters wieder in Betrieb zu setzen. Maßnahme bei Wasserausfall Bei Wasserausfall bleibt der PFT HM 106 230V stehen. Sobald der Fehler behoben ist, mischt der PFT HM 106 230V wieder normal. Maßnahme bei Frostgefahr Bei Frostgefahr ist die Wasserarmatur des PFT HM 106 230V zu entleeren. -
Seite 16: Zubehör
PFT HM 106 230V Bedienungsanleitung Stand 08.2003 Zubehör PFT Druckerhöhungspumpe AV3 ( Artikelnr. 00 06 05 54 ) Stromkabel 3 x 2,5 25M Schuko-CEE 16A( Artikelnr. 20 42 34 20 ) Knauf PFT GmbH & Co.KG... -
Seite 17: Störung - Ursache - Abhilfe
PFT HM 106 230V Bedienungsanleitung Stand 08.2003 Störung – Ursache - Abhilfe Wie können Probleme bei der Durchlaufmischer PFT HM 106 230V vermieden bzw. schnell behoben werden ? Wie können Probleme beim PFT HM 106 230V vermieden bzw. schnell behoben werden? Problem Mögliche Ursache... -
Seite 18: Explosionszeichnung Getriebemotor
PFT HM 106 230V Bedienungsanleitung Stand 08.2003 Explosionszeichnung Getriebemotor Knauf PFT GmbH & Co.KG... -
Seite 19: Ersatzteilliste Getriebemotor
PFT HM 106 230V Bedienungsanleitung Stand 08.2003 Ersatzteilliste Getriebemotor Pos. Anz. Art.-Nr. Bezeichnung 20 10 10 10 Klappsplint D 4,5 mit Ring 00 04 79 50 Motorflansch HM 106/2006 Ral2004 20 20 72 00 Sicherungsmutter M8 DIN 985 verz. 00 04 11 27 Skintopverschraubung M 20 x 1,5... -
Seite 20: Explosionszeichnung Mischrohr
PFT HM 106 230V Bedienungsanleitung Stand 08.2003 Explosionszeichnung Mischrohr Knauf PFT GmbH & Co.KG... -
Seite 21: Ersatzteiliste Mischrohr
PFT HM 106 230V Bedienungsanleitung Stand 08.2003 Ersatzteiliste Mischrohr Pos. Anz. Art.-Nr. Bezeichnung 00 05 34 74 Mischrohr HM 106 RAL2004 20 20 63 22 Flachrundschraube M8 x 20 DIN 603 verz. 20 20 72 00 Sicherungsmutter M8 DIN 985 verz. -
Seite 22: Explosionszeichnung Wasserarmatur
PFT HM 106 230V Bedienungsanleitung Stand 08.2003 Explosionszeichnung Wasserarmatur Knauf PFT GmbH & Co.KG... -
Seite 23: Ersatzteiliste Wasserarmatur
PFT HM 106 230V Bedienungsanleitung Stand 08.2003 Ersatzteiliste Wasserarmatur Pos. Anz. Art.-Nr. Bezeichnung 20 20 25 01 Schlauchklemme 20-23 20 19 04 10 Schlauchverschraubung 1/2" AG Tülle 1/2" 00 00 16 32 Scheibe 19 x 6 x 1,5 verz. 20 20 13 00 Geka-Kupplung 1/2" IG 20 20 17 00 Dichtung Geka-Kupplung (VPE=50Stück) -
Seite 24: Explosionszeichnung Schaltschrank
PFT HM 106 230V Bedienungsanleitung Stand 08.2003 Explosionszeichnung Schaltschrank Knauf PFT GmbH & Co.KG... -
Seite 25: Ersatzteiliste Schaltschrank
PFT HM 106 230V Bedienungsanleitung Stand 08.2003 Ersatzteiliste Schaltschrank Pos. Anz. Art.-Nr. Bezeichnung 00 04 97 56 Schutzbügel Steuere HM 106 Remix RAL7035 00 04 97 49 Schaltschrank HM 106 230V FU REMIX 00 02 26 48 Frequenzumformer 230V 4KW 17,6A TYPE: CI 20 44 45 00 Schlüssel f. -
Seite 26: Schaltplan
PFT HM 106 230V Bedienungsanleitung Stand 08.2003 Schaltplan Knauf PFT GmbH & Co.KG... -
Seite 27: Schaltplan Bezeichnungen
PFT HM 106 230V Bedienungsanleitung Stand 08.2003 Schaltplan Bezeichnungen Bezeichnung Deutsch Sprachen Travail Operation service Betrieb ( Steuerung Ein) Funzionamento March Arret Spento Desconectado Marche Acceso En marche Fréquence Frequency Frequenz Frequenza Frecuencia Raccord au FI Raccord au FI Anschluß über FI-Schalter... -
Seite 28: Checkliste Für Jährliche Sachkundigen-Prüfung (Kopiervorlage)
PFT HM 106 230V Bedienungsanleitung Stand 08.2003 Checkliste für jährliche Sachkundigen-Prüfung (Kopiervorlage) Die Sachkundigenprüfung ist nach ZH1/575 einmal im Jahr durchzuführen. Als Nachweis dieser Prüfung erhält die Maschine und der Schaltschrank eine Prüfplakette. Das Prüfprotokoll ist auf Verlangen vorzuzeigen. Prüfdatum: Prüfer:... -
Seite 29: Technische Daten
PFT HM 106 230V Bedienungsanleitung Stand 08.2003 Technische Daten Antrieb Getriebemotor 3 kW, 230 V, 50 Hz, Drehstrom Stromaufnahme 6.35 Drehzahl Maße Länge über alles 1300 mm Breite über alles Einfüllhöhe Höhe Mörtelauslauf Gesamtgewicht Inhalt des Materialbehälters Stromanschluß Drehstrom 230 V / 50 Hz, 16 A Zuleitung 5 x 2,5 mm nur an Baustromverteiler mit FI-Schutzschalter anschließen... -
Seite 30: Notizen
PFT HM 106 230V Bedienungsanleitung Stand 08.2003 Notizen Knauf PFT GmbH & Co.KG... -
Seite 31: Notizen
PFT HM 106 230V Bedienungsanleitung Stand 08.2003 Notizen Knauf PFT GmbH & Co.KG... - Seite 32 PFT HM 106 230V Bedienungsanleitung Stand 08.2003 WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co.KG Postfach 60 D-97343 Iphofen Einersheimer Straße 53 D-97346 Iphofen Telefon: 0 93 23/31-760 Telefax: 0 93 23/31-770 E-Mail info@pft-iphofen.de Internet www.pft.de...
