74
Inhaltsverzeichnis
2019-05-14

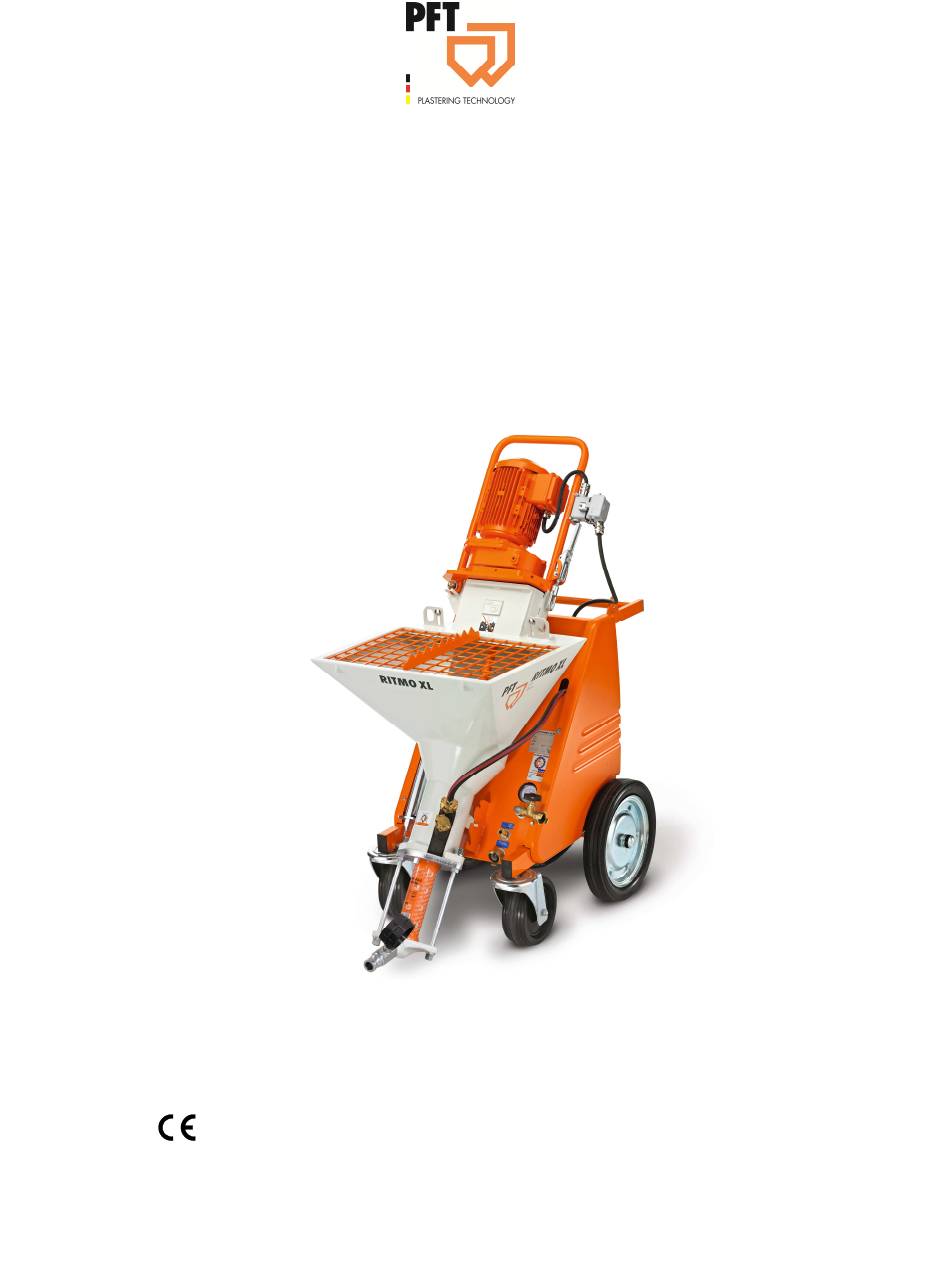

Betriebsanleitung

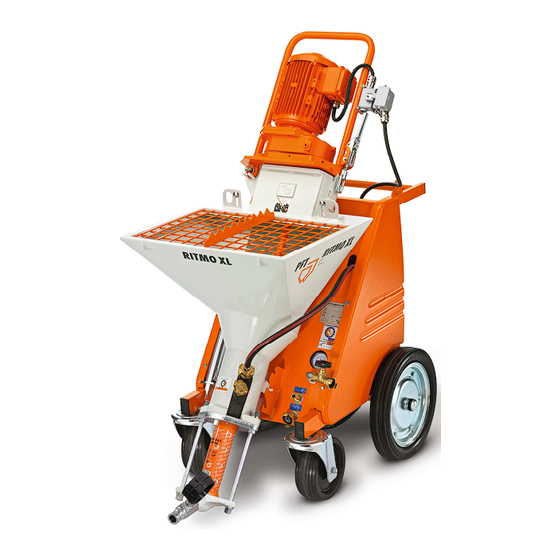

Mischpumpe RITMO XL FU 230/400 umschaltbar
Übersicht – Bedienung
Artikelnummer der Betriebsanleitung: 00 21 43 53
Artikelnummer der Stückliste-Maschine: 00 19 78 21
Artikelnummer der Stückliste-Maschine: 00 23 58 11
Artikelnummer der Stückliste-Maschine: 00 23 14 96
Vor Beginn aller Arbeiten Betriebsanleitung lesen!
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für PFT RITMO XL FU 230/400
Inhaltszusammenfassung für PFT RITMO XL FU 230/400
- Seite 1 Inhaltsverzeichnis 2019-05-14 Betriebsanleitung Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Artikelnummer der Betriebsanleitung: 00 21 43 53 Artikelnummer der Stückliste-Maschine: 00 19 78 21 Artikelnummer der Stückliste-Maschine: 00 23 58 11 Artikelnummer der Stückliste-Maschine: 00 23 14 96...
- Seite 2 © Knauf PFT GmbH & Co.KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Tel.: +49 (0) 93 23/31-760 Fax: +49 (0) 0 93 23/31-770 Technische Hotline +49 9323 31-1818 info@pft.net www.pft.net 2019-05-14...
-
Seite 3: Inhaltsverzeichnis
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Inhaltsverzeichnis 14.2 Spannung wechseln 230 / 400V ..19 EG Konformitätserklärung ......6 15 Anschlüsse RITMO XL ....... 19 Prüfung ............7 15.1 Anschlüsse von Wasser und Luft ..19 Prüfung durch Maschinenführer ..7 15.2 Anschluss Mörtelschlauch .... - Seite 4 Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Inhaltsverzeichnis 22.1 Inbetriebnahme 37 Maschine in Betrieb nehmen ....39 Druckerhöhungspumpe ..... 26 37.1 Mörtelkonsistenz prüfen ....39 37.2 Maschine „fliegend anfahren“ .... 39 23 Beschreibung RITMO XL 230 / 400V ..27 23.1 Funktionsprinzip RITMO XL 230 /...
- Seite 5 Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Inhaltsverzeichnis 45.2 Stopfer löst sich nicht ......52 48.2 Anschlusskabel entfernen ....60 45.3 Maschine nach gelöstem Stopfer 48.3 Umweltschutz ........60 wieder einschalten ......53 48.4 Wartungsplan ........60 46 Arbeitsende / Maschine reinigen ....53 49 Wartungsarbeiten ........
-
Seite 6: Eg Konformitätserklärung
Bevollmächtigter für die Zusammenstellung der relevanten technischen Unterlagen: Dipl.-Wirtsch.-Ing. (FH) Michael Duelli, Einersheimer Straße 53, 97346 Iphofen. Die Technischen Unterlagen sind hinterlegt bei: Knauf PFT GmbH & Co.KG, Technische Abteilung, Einersheimer Straße 53, 97346 Iphofen. Iphofen, Dr. York Falkenberg Geschäftsführer... -
Seite 7: Prüfung
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Prüfung 2 Prüfung 2.1 Prüfung durch Maschinenführer Vor Beginn jeder Arbeitsschicht hat der Maschinenführer die Wirksamkeit der Befehls- und Sicherheitseinrichtungen sowie die ordnungsgemäße Anbringung der Schutzeinrichtungen zu prüfen. Während des Betriebes sind Baumaschinen vom Maschinenführer auf ihren betriebssicheren Zustand zu prüfen. -
Seite 8: Allgemeines
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Allgemeines 3 Allgemeines 3.1 Informationen zur Betriebsanleitung Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Voraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen. ... -
Seite 9: Ersatzteillisten
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Ersatzteillisten 4 Ersatzteillisten Ersatzteillisten für die Maschine finden Sie im Internet unter www.pft.net. 2019-05-14... -
Seite 10: Zubehör
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Zubehör 5 Zubehör Empfohlenes Zubehör/Ausrüstung siehe PFT Maschinen- und Gerätekatalog oder unter www.pft.net 2019-05-14... -
Seite 11: Technische Daten
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Technische Daten 6 Technische Daten 6.1.1 Allgemeine Angaben Angabe Wert Einheit Gewicht 232 kg Länge mit Pumpe 1300 mm Länge ohne Pumpe 1065 mm Breite 700 mm Höhe 1510 mm Einzelgewichte... -
Seite 12: Elektrische Angaben Ritmo Xl 230/400V
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Technische Daten 6.2 Elektrische Angaben RITMO XL 230/400V Leistung Einstellwert Bezeichnung Mischermotor 5,5 kW 11 A Kompressor 0,5 kW 3,3 A Abb. 1 Motorschutzschalter Elektrisch 400V Angabe Wert Einheit Spannung, Drehstrom 50 Hz... -
Seite 13: Anschlusswerte Wasser
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Technische Daten 6.3 Anschlusswerte Wasser Angabe Wert Einheit Betriebsdruck, min. 2,5 bar Anschluss 3/4 Zoll Abb. 2: Wasseranschluss 6.4 Betriebsbedingungen Umgebung Angabe Wert Einheit Temperaturbereich 2-45 °C Relative Luftfeuchte, maximal 80 %... -
Seite 14: Leistungswerte Pumpeneinheit D8
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Technische Daten 6.6 Leistungswerte Pumpeneinheit D8-2 Angabe Wert Einheit Förderleistung, ca. 10 - 32 l/min bei 400U/min Betriebsdruck, max. 25 bar Körnung max. 3 mm Förderweite *, max. bei 25 mm ∅... -
Seite 15: Schallleistungspegel
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Schallleistungspegel 7 Schallleistungspegel Garantierter Schallleistungspegel L 78dB (A) 8 Vibrationen Gewichteter Effektivwert der Beschleunigung, dem die oberen Körpergliedmaßen ausgesetzt sind <2,5 m/s² 9 Typenschild Das Typenschild beinhaltet folgende Angaben: Hersteller Baujahr Maschinen-Nummer Zulässiger Betriebsdruck... -
Seite 16: Aufbau Und Funktion
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Aufbau und Funktion 11 Aufbau und Funktion 11.1 Übersicht Abb. 5: Übersicht Ritmo XL 1 Kippflansch mit Motorschutzbügel 10 Doppelstopp-Lenkrolle 2 Getriebemotor 11 Wassereingang, Wasseranschluss vom Wassernetz 3 Stromanschluss Pumpenmotor 12 Wassereinlauf am Mischrohr... -
Seite 17: Übersicht
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Maßblatt 11.2 Übersicht 1. Luftkompressor 2. Wasserdurchflussmesser (Wasserarmatur) 3. Schaltschrank Abb. 6 Rückseite 12 Maßblatt Abb. 7 Maßblatte 1300 13 Baugruppen RITMO XL 13.1 Mischrohr mit Materialbehälter Die Mischpumpe PFT RTIMO XL besteht aus folgenden Hauptkomponenten: Mischrohr mit Materialbehälter, Pumpe und Getriebemotor. -
Seite 18: Fahrgestell Mit Kompressor Und Schaltschrank
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Baugruppenbeschreibung 13.2 Fahrgestell mit Kompressor und Schaltschrank Fahrgestell mit Wasserarmatur und Schaltschrank. Abb. 9: Fahrgestell 14 Baugruppenbeschreibung 14.1 Übersicht Schaltschrank 1. Hauptwendeschalter, ist gleichzeitig Not-Aus-Schalter 2. Wahlschalter Kompressor Ein / Aus. -
Seite 19: Spannung Wechseln 230 / 400V
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Anschlüsse RITMO XL 14.2 Spannung wechseln 230 / 400V Spannungsumschalter (2) 230V / 1 Phase oder 400V / 3 Phasen im Schaltschrank. Auslieferungszustand Stellung Spannungsumschalter – 400V. Spannung wechseln: ... -
Seite 20: Betriebsarten
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Betriebsarten 16 Betriebsarten 16.1 Wahlschalter Luftkompressor Der Luftkompressor kann in zwei verschiedenen Betriebsarten betrieben werden: Stellung „0“ Der Luftkompressor ist ausgeschaltet (z.B. zum Pumpen von Estrich). Stellung „1“ Zum Spritzen von Putzen mit Druckluft. -
Seite 21: Zubehör
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Zubehör 17 Zubehör 17.1 PFT - Nachmischer für RITMO XL ROTOMIX D-Pumpen kpl. mit 35-er Kupplung (Artikelnummer 20 11 80 00) Nachmischer zum besseren Aufschließen und Durchmischen des Materials. Direktantrieb durch Zapfen des Rotors. -
Seite 22: Bestimmungsgemäße Verwendung Armaturenblock
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Bestimmungsgemäße Verwendung Armaturenblock 18 Bestimmungsgemäße Verwendung Armaturenblock 18.1 Verwendungszweck Armaturenblock Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert konstruiert. Anwendungsbereich! Hauptsächlicher Einsatz für Wasser und neutrale, nichtklebende Flüssigkeiten. Auch für Luft und neutrale nichtbrennbare Gase geeignet. -
Seite 23: Bestimmungsgemäße Verwendung Luftkompressor
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Bestimmungsgemäße Verwendung Luftkompressor WARNUNG! Gefahr durch nicht bestimmungsgemäße Verwendung! Jede über die bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Benutzung des Gerätes kann zu gefährlichen Situationen führen. Deshalb: Das Gerät nur bestimmungsgemäß verwenden. -
Seite 24: Sicherheitseinrichtungen Luftkompressor
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Bestimmungsgemäße Verwendung Luftkompressor 19.2 Sicherheitseinrichtungen Luftkompressor WARNUNG! Lebensgefahr durch nicht funktionierende Sicherheitseinrichtungen! Sicherheitseinrichtungen sorgen für ein Höchstmaß an Sicherheit im Betrieb. Auch wenn durch Sicherheitseinrichtungen Arbeitsprozesse umständlicher werden, dürfen Sie keinesfalls außer Kraft gesetzt werden. -
Seite 25: Beschreibung Pft Druckerhöhungspumpe (Zubehör)
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Beschreibung PFT Druckerhöhungspumpe (Zubehör) 20 Beschreibung PFT Druckerhöhungspumpe (Zubehör) 20.1 Einsatzgebiet Druckerhöhungspumpe Druckerhöhungspumpe wird allem Druckerhöhungspumpe zur Zwischenschaltung am Mörtelmischer und Mörtelmischpumpen bei nicht ausreichendem Wasserdruck verwendet. Zu dem kann sie als Saugpumpe zum Ansaugen von Flüssigkeiten aus Behältern, zum Entleeren kleiner Becken und... -
Seite 26: Vorbereitung Druckerhöhungspumpe (Zubehör)
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Vorbereitung Druckerhöhungspumpe (Zubehör) 21 Vorbereitung Druckerhöhungspumpe (Zubehör) Achtung! Die Pumpe nur an Steckdosen mit Schutzkontakt anschließen. Erhöhung Sicherheit empfehlen wir den Stromkreis, an dem die Pumpe angeschlossen wird, eine Fehlerstromschutzschaltung einem Schutzschalter bei einem Nenn-Fehlerstrom von 30 mA. -
Seite 27: Beschreibung Ritmo Xl 230 / 400V
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Beschreibung RITMO XL 230 / 400V Das Ende der Saugleitung (3) muss mit einem Saugkorb mit Filtersieb mit eingebauter Rückschlagklappe versehen sein. Empfohlen wird ein zusätzlicher Feinstofffilter in der Saugleitung. HINWEIS! zunehmender Saugleitungslänge... -
Seite 28: Einsatzgebiete
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Einsatzgebiete 24 Einsatzgebiete Zementputze Schlitzmörtel Für pumpfähige Werktrockenmörtel, wie: Kalkputze Armier- und Klebemörtel Gipsputze Fangomassen Fließestriche Kalk-Gips-Putze Dämmputze Mauermörtel …. und vieles mehr 25 Material 25.1 Fließfähigkeit / Fördereigenschaft... -
Seite 29: Transport, Verpackung Und Lagerung
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Transport, Verpackung und Lagerung 28 Transport, Verpackung und Lagerung 28.1 Sicherheitshinweise für den Transport Unsachgemäßer Transport VORSICHT! Beschädigungen durch unsachgemäßen Transport! Bei unsachgemäßem Transport können Sachschäden in erheblicher Höhe entstehen. Deshalb: ... -
Seite 30: Transport In Einzelteilen
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Transport, Verpackung und Lagerung 28.3 Transport in Einzelteilen Zum leichteren Transport die Maschine in ihre Einzelteile zerlegen. Einheiten Mischrohr Materialbehälter Pumpe, Getriebemotor Kippflansch Fahrgestell. Kabel- Schlauchverbindungen lösen. Drehriegel (1) öffnen Mischrohr mit Materialbehälter vom Fahrgestell... -
Seite 31: Transport Der Bereits Im Betrieb Befindlichen Maschine
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Verpackung 28.5 Transport der bereits im Betrieb befindlichen Maschine GEFAHR! Verletzungsgefahr durch austretenden Mörtel! Gesicht und Augen können verletzt werden. Deshalb: – Vor dem Öffnen der Kupplungen sicherstellen, dass die Schläuche drucklos sind (Anzeige am Mörteldruckmanometer beachten). -
Seite 32: Bedienung
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Bedienung 30 Bedienung 30.1 Sicherheit Folgende Schutzausrüstung bei allen Arbeiten zur Bedienung Persönliche Schutzausrüstung tragen: Arbeitsschutzkleidung Schutzbrille Schutzhandschuhe Sicherheitsschuhe Gehörschutz HINWEIS! Auf weitere Schutzausrüstung die bei bestimmten Arbeiten zu tragen ist, wird in den Warnhinweisen dieses Kapitels gesondert hingewiesen. -
Seite 33: Maschine Vorbereiten
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Maschine Vorbereiten 31 Maschine Vorbereiten Vor dem Betrieb der Maschine die folgenden Arbeitsschritte zur Vorbereitung durchführen: GEFAHR! Drehender Mischwendel! Verletzungsgefahr bei Griff in den Materialbehälter. – Während Maschinenvorbereitung Betriebes darf die Gitterabdeckung (1) nicht entfernt werden. -
Seite 34: Kontrolle Der Einzelnen Anschlussstecker
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Maschine Vorbereiten GEFAHR! Es dürfen keine Kabeltrommeln verwendet werden! Wird mit dem Adapterkabel (1) Art.Nr.00226538 gearbeitet, muss Stromkabel einem Querschnitt von mindestens 3 x 2,5mm² verwendet werden. PFT Stromkabel 3x2,5mm² Artikelnummer 20423400 Abb. -
Seite 35: Anschluss Der Wasserversorgung
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Maschine Vorbereiten 31.3 Anschluss der Wasserversorgung 1. Messingsiebtasse (1) mit Ablasshahn vom Druckminderer abschrauben. 2. Überprüfen, ob das Schmutzfängersieb (2) im Druckminderer sauber ist. Sieb für Druckminderer: Artikelnummer 20156000 3. Messingsiebtasse (1) wieder anschrauben. -
Seite 36: Ritmo Xl Einschalten
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung RITMO XL einschalten 32 RITMO XL einschalten 32.1 Maschine in Betrieb nehmen 1. Spannung 230V (Wechselstrom) oder 400V (Drehstrom) wählen (1). Spannung 230V: Die Drehzahl vom Getriebemotor kann über das Potentiometer verändert werden. -
Seite 37: Mischzone Wässern
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Mörteldruckmanometer 3. Gleichzeitig die voraussichtlich benötigte Wassermenge am Nadelventil (3) einregulieren. 4. Wasserdurchlauf ersichtlich Schauglas Wasserdurchflussmessers und an dem Stand des Kegels (5). HINWEIS! Hier sind Vorgaben des Materialherstellers zu beachten, z.B. Knauf MP75 Wasserbedarf ca. -
Seite 38: Gesundheitsgefährdende Stäube
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Gesundheitsgefährdende Stäube 34 Gesundheitsgefährdende Stäube Warnung! Eingeatmete Stäube können langfristig Lungenschädigungen oder anderen gesundheitlichen Beeinträchtigungen führen. HINWEIS! Der Maschinenbediener oder die im Staubbereich Abb. 51: Staubschutzmaske arbeitenden Personen müssen immer eine Staubschutzmaske beim Befüllen der Maschine... -
Seite 39: Maschine Überwachen
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Maschine überwachen Beschickung mit Einblashaube: Die Einblashaube auf den Adapter Einblashaube RITMO XL kpl. Art.Nr. 00201619 (Zubehör) montieren. Auf dichte Verbindung achten. GEFAHR! Während pneumatischen Förderung, Maschine nicht öffnen. Vor öffnen Hauptschalter ausschalten und Stromversorgung unterbrechen. -
Seite 40: Mörtelschläuche
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Mörtelschläuche 5. Mörtelkonsistenz prüfen. Abb. 57: Mörtelkonsistenz 6. Maschine ausschalten, den Wahlschalter Pumpenmotor (3) auf Mittelstellung drehen. 7. Konsistenzprüfrohr abnehmen und reinigen. Abb. 58: Ausschalten 38 Mörtelschläuche 38.1 Mörtelschläuche vorbereiten 1. Putzstück (1) am Wasserentnahmeventil (2) anschließen. -
Seite 41: Mörtelschlauch Anschließen
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Druckluftversorgung 38.2 Mörtelschlauch anschließen 1. Mörtelschlauch (1) am Druckflansch (2) anschließen. HINWEIS! Auf saubere und korrekte Verbindung und Dichtigkeit der Kupplungen achten! Verschmutzte Kupplungen und Dichtgummi sind undicht und lassen unter Druck Wasser austreten, was unweigerlich zu Verstopfungen führt. -
Seite 42: Spritzgerät Anschließen
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Mörtel auftragen 39.2 Spritzgerät anschließen 1. Druckluftschlauch (1) am Spritzgerät (2) anschließen. 2. Sicherstellen, dass der Lufthahn (3) am Spritzgerät geschlossen ist. 3. Spritzgerät (2) am Mörtelschlauch (4) anschließen. Abb. 63: Spritzgerät 40 Mörtel auftragen... -
Seite 43: Lufthahn Am Spritzgerät Öffnen
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Mörtel auftragen 40.2 Lufthahn am Spritzgerät öffnen 1. Sicherstellen, dass sich keine Personen im Austrittsbereich des Mörtels befinden. 2. Spritzgerät in Richtung der zu verputzenden Wand halten. 3. Lufthahn (1) am Spritzgerät öffnen. -
Seite 44: Bei Längerer Arbeitsunterbrechung / Pause
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Fernbedienung 40.4 Bei längerer Arbeitsunterbrechung / Pause 1. Lufthahn (1) schließen. 2. Maschine ausschalten, roten Drucktaster Abb. 67: Lufthahn schließen Steuerspannung „AUS“ betätigen. Abb. 68: Ausschalten 40.5 Luftkompressor ausschalten 1. Luftkompressor (1) ausschalten. -
Seite 45: Stillsetzen Im Notfall Not-Aus-Schalter
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Stillsetzen im Notfall Not-Aus-Schalter 42 Stillsetzen im Notfall Not-Aus-Schalter 42.1 Not-Aus-Schalter Stillsetzen im Notfall In Gefahrensituationen müssen Maschinenbewegungen möglichst schnell gestoppt und die Energiezufuhr abgeschaltet werden. Im Gefahrenfall wie folgt vorgehen: 1. - Seite 46 Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Maßnahmen bei Stromausfall 1. Lufthahn am Spritzgerät öffnen. 2. Am Mörteldruckmanometer (1) überprüfen, ob der Mörteldruck auf „0 bar“ abgefallen ist. Falls erforderlich, den Mörteldruck durch leichtes lösen der Muttern (2) ablassen. Dabei den Arbeitsbereich mit Folie abdecken.
-
Seite 47: Arbeiten Zur Störungsbehebung
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Arbeiten zur Störungsbehebung 44 Arbeiten zur Störungsbehebung 44.1 Verhalten bei Störungen Grundsätzlich gilt: Bei Störungen, die eine unmittelbare Gefahr für Personen oder Sachwerte darstellen, sofort die Not-Stopp-Funktion ausführen. Störungsursache ermitteln. Falls Störungsbehebung... -
Seite 48: Störungstabelle
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Arbeiten zur Störungsbehebung Personal Die hier beschriebenen Arbeiten zur Störungsbeseitigung können soweit nicht anders gekennzeichnet durch den Bediener ausgeführt werden. Einige Arbeiten dürfen nur von speziell ausgebildetem Fachpersonal oder ausschließlich... - Seite 49 Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Arbeiten zur Störungsbehebung Störung Mögliche Ursache Fehlerbehebung Behebung durch Magnetventil (Bohrung in Magnetventil reinigen Servicemonteur Wasser läuft Membrane verstopft) nicht (Durchfluss- Magnetspule defekt Magnetspule austauschen Servicemonteur messer zeigt Druckminderventil zugedreht Druckminderventil aufdrehen...
- Seite 50 Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Arbeiten zur Störungsbehebung Störung Mögliche Ursache Fehlerbehebung Behebung durch Zu wenig Wasser Wassermenge ca. ½ Minute um Bediener Mörtelfluss 10% höher stellen und dann „Dick-Dünn“ langsam zurückdrehen Wassersicherheitsschalter verstellt Wassersicherheitsschalter einstellen...
-
Seite 51: Anzeichen Für Schlauchverstopfungen
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Beseitigen von Schlauchverstopfern 44.6 Anzeichen für Schlauchverstopfungen: Ausführung durch Bediener: Verstopfungen können im Druckflansch oder in den Materialschläuchen auftreten. Anzeichen hierfür sind: Stark steigender Förderdruck, Blockieren der Pumpe, Schwergängigkeit bzw. Blockieren des Pumpenmotors, Aufweiten und Drehen des Mörtelschlauches,... -
Seite 52: Drehrichtung Des
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Beseitigen von Schlauchverstopfern 45.1 Drehrichtung des Mischpumpenmotors bei Schlauchverstopfern ändern 1. Wahlschalter (1) für den Luftkompressor auf Stellung „0“ drehen. 2. Hauptwendeschalter (2) auf Stellung „I“ drehen. 3. Grünen Drucktaster (3) Steuerspannung „EIN“ betätigen. -
Seite 53: Maschine Nach Gelöstem Stopfer Wieder Einschalten
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Arbeitsende / Maschine reinigen 45.3 Maschine nach gelöstem Stopfer wieder einschalten 1. Hauptwendeschalter (1) auf Stellung „I“ drehen. 2. Grünen Drucktaster (2) Steuerspannung „EIN“ betätigen. 3. Wahlschalter (3) für den Luftkompressor auf Stellung „I“ drehen. -
Seite 54: Mörtelschlauch Abkuppeln
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Arbeitsende / Maschine reinigen HINWEIS! Wasserstrahl nicht auf elektrische Teile, wie z.B. Getriebemotor oder Schaltschrank richten. 46.3 Mörtelschlauch abkuppeln 1. Am Mörteldruckmanometer (1) überprüfen, ob der Mörteldruck auf „0“ bar abgefallen ist. -
Seite 55: Wasserschlauch Abkuppeln
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Arbeitsende / Maschine reinigen 46.5 Wasserschlauch abkuppeln 1. Wasserschlauch (1) vom Mischrohr abkuppeln. Abb. 84: Wasserschlauch 46.6 Mischrohr reinigen HINWEIS! Im Materialbehälter und im Mischrohr darf kein Material mehr vorhanden sein. -
Seite 56: Motorkippflansch Schließen
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Arbeitsende / Maschine reinigen HINWEIS! Beim Einsetzen der Reinigerwelle (2) darauf achten, dass im Kopf des Rotors beim schließen Motorkippflansches richtig Mitnehmerklaue (4) eingreift. Abb. 88: Sitz der Reinigerwelle 46.8 Motorkippflansch schließen... -
Seite 57: Gummimischzone Reinigen
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Maßnahmen bei Frostgefahr 46.9 Gummimischzone reinigen 1. Wasserschlauch (1) von der Gummimischzone lösen. 2. Die zwei Muttern (2) lösen. 3. Pumpeneinheit (3) mit Mörteldruckmanometer abnehmen und reinigen. Abb. 91: Pumpeneinheit abnehmen 46.10 Materialbehälter reinigen... -
Seite 58: Wasserarmatur Trocken Blasen
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Maßnahmen bei Frostgefahr 1. Schlauch (1) vom Wasserstutzen an der Gummimischzone abnehmen. 2. Wasserschlauch (2) vom Wassereingang abnehmen. Abb. 95: Wasserzufuhr trennen 3. Mischwendel (3) aus Mischrohr nehmen. Abb. 96: Mischwendel entnehmen 4. -
Seite 59: Wartung
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Wartung 2. Hauptwendeschalter (3) auf Stellung „I“ drehen. 3. Grünen Drucktaster (4) Steuerspannung „EIN“ drücken. 4. Kompressor (5) einschalten. 5. Wasservorlauftaste (6) drücken. 6. Das Wasser wird nun mit Druckluft aus der Armatur geblasen (ca. -
Seite 60: Anschlusskabel Entfernen
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Wartung 48.2 Anschlusskabel entfernen Elektrische Anlage GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Kontakt mit stromführenden Bauteilen besteht Lebensgefahr. Eingeschaltete elektrische Bauteile können unkontrollierte Bewegungen ausführen und zu schwersten Verletzungen führen. Deshalb: ... -
Seite 61: Wartungsarbeiten
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Wartungsarbeiten HINWEIS! Die Wartung beschränkt sich auf wenige Kontrollen. Die wichtigste Wartung ist die gründliche Reinigung nach dem Einsatz. Intervall Wartungsarbeit Auszuführen durch Monatlich Filter des Kompressors reinigen / erneuern. Servicemonteur Monatlich Kunststoffsieb im Schmutzfänger reinigen / erneuern. -
Seite 62: Einstellwert Druckschalter Wasser
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Wartungsarbeiten 49.4 Einstellwert Druckschalter Wasser Maschine Maschine einschalten ausschalten Wasser 2,2 bar 1,9 bar Abb. 104: Druckschalter Wasser 49.5 Einstellwert Druckschalter Luft Maschine Maschine einschalten ausschalten Luft 0,9 bar 1,2 bar Abb. -
Seite 63: Demontage
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Demontage 50 Demontage Nachdem das Gebrauchsende erreicht ist, muss das Gerät demontiert und einer umweltgerechten Entsorgung zugeführt werden. 50.1 Sicherheit Personal Demontage darf speziell ausgebildetem Fachpersonal ausgeführt werden. Arbeiten... -
Seite 64: Demontage
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Demontage 50.2 Demontage Zur Aussonderung Gerät reinigen und unter Beachtung geltender Arbeitsschutz- und Umweltschutzvorschriften zerlegen. Vor Beginn der Demontage: Gerät ausschalten und gegen Wiedereinschalten sichern. Gesamte Energieversorgung vom Gerät physisch trennen, gespeicherte Restenergien entladen. -
Seite 65: Index
Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Index 51 Index Bestimmungsgemäße Verwendung Luftkompressor ..........23 Abdeckungen ............21 Betriebsanleitung ..........8 Adapterkabel ............21 Betriebsarten ............20 Allgemeine Angaben .......... 11 Betriebsbedingungen ..........13 Allgemeines ............8 Allgemeines Aufstellen des Luftkompressors..24 Demontage .......... - Seite 66 Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Index Kontrolle der einzelnen Anschlussstecker ..34 Not-Aus-Schalter ..........45 Not-Aus-Taster Lagerung ............29 Lage ............... 18 Leistungswerte Pumpeneinheit D4-3 ....14 Leistungswerte Pumpeneinheit D6-2L ....13 Personal Leistungswerte Pumpeneinheit D8-2 ....14 Demontage .............
- Seite 67 Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung Index Verwendungszweck Durchflussmesser ....22 Technische Daten ..........11 Verwendungszweck Luftkompressor ....23 Transport ............29 Verwendungszweck Magnetventil ......22 Transport der bereits im Betrieb befindlichen Vibrationen ............15 Maschine ............31 Vorbereitung Druckerhöhungspumpe ....26 Transport in Einzelteilen ........
- Seite 68 Mischpumpe RITMO XL FU 230/400 umschaltbar Übersicht – Bedienung PFT - WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co. KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Telefon +49 9323 31-760 Telefax +49 9323 31-770 Technische Hotline +49 9323 31-1818 info@pft.net...
