Dell Inspiron 7415 2-in-1 Servicehandbuch Seite 52

Info über diese Aufgabe
Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine.

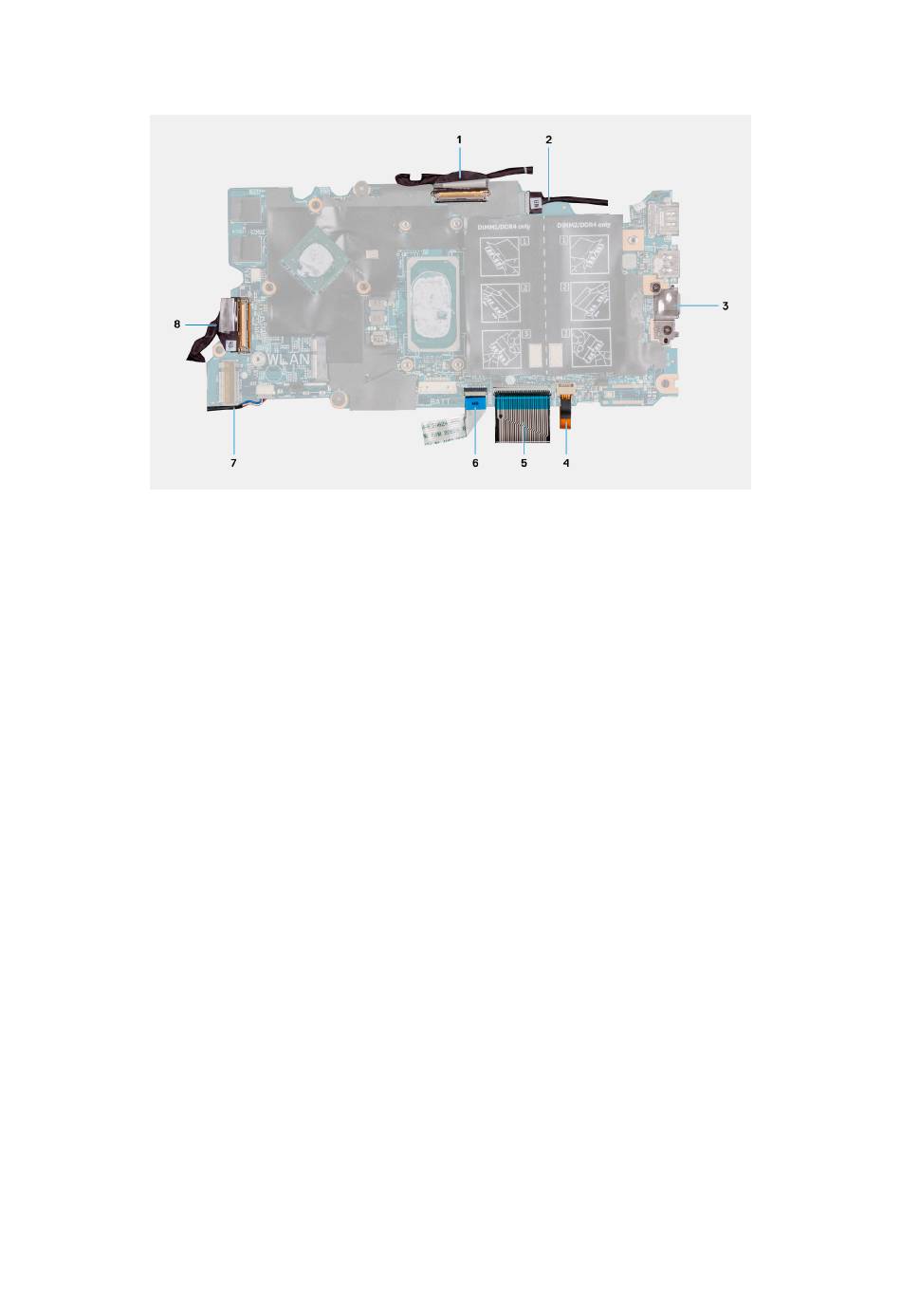

Abbildung 2. Systemplatinenanschlüsse
1. Bildschirmkabel
3. Halterung des USB-Typ-C-Ports
5. Tastaturkabel
7. Lautsprecherkabel
Die nachfolgende Abbildung zeigt die Position der Hauptplatine und bietet eine visuelle Darstellung des Installationsverfahrens.
52 Entfernen und Einbauen von Komponenten
2. Netzadapteranschlusskabel (optional)
4. Kabel der Tastaturhintergrundbeleuchtung
6. Touchpad-Kabel
8. Kabel der I/O-Platine
