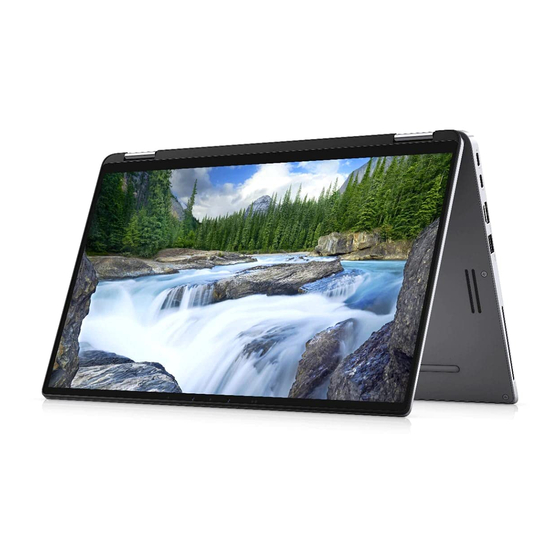

Dell Latitude 7400 2-in-1 Servicehandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Notebooks
  5. Latitude 7400 2-in-1
  6. Servicehandbuch
Dell Latitude 7400 2-in-1 Servicehandbuch

Dell Latitude 7400 2-in-1 Servicehandbuch

Vorschau ausblenden Andere Handbücher für Latitude 7400 2-in-1:
Inhaltsverzeichnis

Werbung

Quicklinks

Dell Latitude 7400 2-in-1
Service-Handbuch
Vorschriftenmodell: P110G
Vorschriftentyp: P110G001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Latitude 7400 2-in-1

Inhaltszusammenfassung für Dell Latitude 7400 2-in-1

  • Seite 1 Dell Latitude 7400 2-in-1 Service-Handbuch Vorschriftenmodell: P110G Vorschriftentyp: P110G001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. © 2019 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Arbeiten am Computer........................... 5 Sicherheitshinweise................................5 Ausschalten des Computers — Windows 10......................... 5 Vor der Arbeit an Komponenten im Innern des Computers..................6 Nach der Arbeit an Komponenten im Inneren des Computers..................6 2 Technologie und Komponenten........................7 USB-Funktionen................................. 7 USB 3.0/USB 3.1 Gen 1 (SuperSpeed-USB)......................7 Geschwindigkeit................................
  • Seite 4 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers)..98 Ausführen der ePSA-Diagnose..........................98 Systemdiagnoseanzeigen..............................98 Aktualisieren des BIOS (USB-Stick)..........................99 Aktualisieren des BIOS..............................100 Sicherungsmedien und Wiederherstellungsoptionen....................100 Ein- und Ausschalten des WLAN..........................100 Reststromentladung...............................100 5 Wie Sie Hilfe bekommen..........................102 Kontaktaufnahme mit Dell............................. 102 Inhaltsverzeichnis...

  • Seite 5: Arbeiten Am Computer

    Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 6: Vor Der Arbeit An Komponenten Im Innern Des Computers

    ANMERKUNG: Stellen Sie sicher, dass der Computer und alle angeschlossenen Geräte ausgeschaltet sind. Wenn der Computer und die angeschlossenen Geräte nicht automatisch beim Herunterfahren des Betriebssystems ausgeschaltet wurden, halten Sie den Netzschalter 6 Sekunden lang gedrückt. Vor der Arbeit an Komponenten im Innern des Computers Info über diese Aufgabe Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor Sie mit den Arbeiten im Computerinneren beginnen.

  • Seite 7: Technologie Und Komponenten

    Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Themen: • USB-Funktionen • USB Typ-C • HDMI 1.4a • Corning Gorilla Glass USB-Funktionen USB (Universal Serial Bus) wurde 1996 eingeführt. Es vereinfacht erheblich die Verbindung zwischen Host-Computern und Peripheriegeräten wie Mäusen, Tastaturen, externen Treibern und Druckern.

  • Seite 8: Geschwindigkeit

    Geschwindigkeit Die aktuelle USB 3.0 /USB-3.1 Gen-1-Spezifikation definiert drei Geschwindigkeitsmodi: Super-Speed, Hi-Speed und Full-Speed. Der neue SuperSpeed-Modus hat eine Übertragungsrate von 4,8 Gbit/s. Die Spezifikation übernimmt weiterhin die USB-Modi Hi-Speed- und Full- Speed, die jeweils als USB 2.0 und 1.1 bekannt sind. Die langsameren Modi arbeiten weiterhin bei 480 Mbit/s und 12 Mbit/s und bewahren ihre Rückwärtskompatibilität.

  • Seite 9: Kompatibilität

    • Solid-State-Festplatten mit USB 3.0 /USB-3.1 Gen 1 • RAIDs mit USB 3.0 /USB 3.1 Gen 1 • Optische Medien/Laufwerke • Multimedia-Geräte • Netzwerkbetrieb • Adapterkarten & Hubs mit USB 3.0 /USB-3.1 Gen 1 Kompatibilität Gute Nachrichten: der USB 3.0 /USB-3.1 Gen 1 wurde von Anfang an so geplant, dass er mit USB 2.0 friedlich koexistieren kann. USB 3.0 / USB-3.1 Gen 1 gibt neue physische Verbindungen an.

  • Seite 10: Usb Typ-C Und Usb 3.1

    USB Typ-C und USB 3.1 USB 3.1 ist ein neuer USB-Standard. Die theoretische Bandbreite von USB 3 beträgt 5 Gbit/s, während USB 3.1 10 Gbit/s bietet. Das ist die doppelte Bandbreite bei einer Geschwindigkeit eines Thunderbolt-Anschlusses der ersten Generation. USB-Typ C ist nicht identisch mit USB 3.1.

  • Seite 11: Thunderbolt-Symbole

    Bis zu 40 Gbps ANMERKUNG: Datenübertragungsgeschwindigkeiten können je nach Gerät variieren. Thunderbolt-Symbole Abbildung 2. Thunderbolt-Symbolunterschiede HDMI 1.4a In diesem Abschnitt werden die HDMI 1.4a und ihre Funktionen sowie deren Vorteile erläutert. HDMI (High-Definition Multimedia Interface) ist eine von der Branche unterstützte, unkomprimierte und vollständig digitale Audio-/ Videoschnittstelle.

  • Seite 12: Corning Gorilla Glass

    • HDMI unterstützt die Kommunikation zwischen der Videoquelle (wie z. B. einem DVD-Player) und dem DTV, und ermöglicht dadurch neue Funktionen. Corning Gorilla Glass Corning Gorilla Glass 5: Die Formel der neuesten Zusammensetzung von Corning wurde entwickelt, um der häufigsten Verbraucherbeschwerde gemäß...

  • Seite 13: Eigenschaften

    Eigenschaften Tabelle 3. Eigenschaften Dichte 2,43 g/cm Elastizitätsmodul 76,7 GPa Poisson-Verhältnis 0,21 Schubmodul 31,7 GPa Vickers-Härtetest (Belastung 200 g) 489 kgf/mm • Nicht verstärkt 596 kgf/mm • Verstärkt 596 kgf/mm Bruchzähigkeit 0,69 MPa m Ausdehnungskoeffizient (0 °C – 300 °C) 78,8 x 10 / °C Chemische Verstärkung...

  • Seite 14: Elektrisch

    Reagenz Uhrzeit Temperatur (°C) Gewichtsverlust (mg/cm2) NaOH – 5 % 6 Stunden Elektrisch Tabelle 6. Elektrisch Frequenz (MHz) Dielektrizitätskonstante Dielektrischer Verlust 7,08 0,009 7,01 0,010 7,01 0,011 7,00 0,010 7,99 0,010 7,97 0,011 7,01 0,012 1.499 6,99 0,012 1.977 6,97 0,014 2.466 6,96...

  • Seite 15: Entfernen Und Einbauen Von Komponenten

    Der Schraubenzieher #0 ist für die Schrauben 0-1 und der Schraubenzieher #1 für die Schrauben 2-4 bestimmt. Schraubenliste Die folgenden Tabelle enthält die Schraubenliste und die Abbildungen für verschiedene Komponenten/Positionen im Dell Latitude 7400 2- in-1-System. Tabelle 7. Liste der Schraubengrößen...

  • Seite 16: Sd-Speicherkarte

    Komponente Schraubentyp Menge Abbildung Systemplatine • M2x2 • • • M2x4 • • M2x3 • • • Tastatur M1.6x1.5 • • • SD-Speicherkarte Entfernen der SD-Speicherkarte Drücken Sie auf die SD-Speicherkarte, damit sie aus dem SD-Speicherkartensteckplatz ausgeworfen wird [1]. Entfernen Sie die SD-Speicherkarte aus dem Computer [2]. Installieren der SD-Speicherkarte Schieben Sie die SD-Karte in den Steckplatz [1], bis sie hörbar einrastet [2].

  • Seite 17: Sim-Kartenfach

    SIM-Kartenfach Entfernen des SIM-Kartenfachs ANMERKUNG: Dieses Verfahren gilt nur für Modelle, die mit WWAN-Karte geliefert werden. Führen Sie eine Büroklammer oder ein Werkzeug zum Entfernen der SIM-Karte in die Bohrung am SIM-Kartenfach ein [1]. Drücken Sie auf den Stift, damit die Sperre entriegelt und das SIM-Kartenfach ausgeworfen wird [2]. Ziehen Sie das SIM-Kartenfach aus dem Computer [3].

  • Seite 18: Installieren Des Sim-Kartenfachs

    Installieren des SIM-Kartenfachs Platzieren Sie das SIM-Kartenfach im entsprechenden Stecklatz im Computer [1] und schieben Sie es ein, bis es fest einrastet [2]. Entfernen und Einbauen von Komponenten...

  • Seite 19: Bodenabdeckung

    Bodenabdeckung Entfernen der Bodenabdeckung Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die SD-Speicherkarte. Schritte Lösen Sie die 10 unverlierbare Schraube, mit der die Bodenabdeckung am Computer befestigt ist. Entfernen und Einbauen von Komponenten...
  • Seite 20 Verwenden Sie einen Stift aus Kunststoff [1], um die Bodenabdeckung entlang der Vertiefungen in den Scharnierkerben (links und rechts) abzuhebeln [1]. Hebeln Sie die Bodenabdeckung entlang den Rändern heraus [2], um die Bodenabdeckung vom Computer zu lösen [2]. VORSICHT: Ziehen Sie nicht unmittelbar nach dem Abhebeln über die Vertiefungen von oben an der Bodenabdeckung, da die Bodenabdeckung dadurch beschädigt werden könnte.
  • Seite 21 Heben Sie die Bodenabdeckung vom Computer ab. Entfernen und Einbauen von Komponenten...

  • Seite 22: Einbauen Der Bodenabdeckung

    Einbauen der Bodenabdeckung Schritte Platzieren Sie die Bodenabdeckung korrekt ausgerichtet auf dem Computer. Entfernen und Einbauen von Komponenten...
  • Seite 23 Üben Sie auf die Ränder der Bodenabdeckung Druck aus, bis sie hörbar einrastet. Entfernen und Einbauen von Komponenten...
  • Seite 24 Ziehen Sie die 10 unverlierbaren Schrauben fest, um die Bodenabdeckung am Computer zu befestigen. Entfernen und Einbauen von Komponenten...

  • Seite 25: Akkukabel

    Nächste Schritte Installieren Sie die SD-Speicherkarte. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Akkukabel Trennen des Akkukabels. Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die SD-Speicherkarte. Entfernen Sie die Abdeckung an der Unterseite.

  • Seite 26: Verbinden Des Batteriekabels

    Verbinden des Batteriekabels Schritt Schließen Sie das Akkukabel am Anschluss an der Systemplatine an. Entfernen und Einbauen von Komponenten...

  • Seite 27: Knopfzellenbatterie

    Nächste Schritte Bringen Sie die Abdeckung an der Unterseite Setzen Sie die SIM-Karte ein. Installieren Sie die SD-Speicherkarte. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Knopfzellenbatterie Entfernen der Knopfzellenbatterie Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 28: Einsetzen Der Knopfzellenbatterie

    Einsetzen der Knopfzellenbatterie Schritte Befestigen Sie die Knopfzellenbatterie am System [1]. Verbinden Sie das Kabel der Knopfzellenbatterie mit dem Anschluss auf der Systemplatine an [2]. Entfernen und Einbauen von Komponenten...

  • Seite 29: Ssd-Festplatte

    Nächste Schritte Schließen Sie das Batteriekabel Bringen Sie die Abdeckung an der Unterseite Installieren Sie die SD-Speicherkarte. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. SSD-Festplatte Entfernen der Solid-State-Festplatte Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 30 Entfernen Sie die einzelne M2x2-Schraube [1], mit der die SSD-Abdeckung am System befestigt ist. Heben Sie die SSD-Abdeckung an und entfernen Sie sie von der Systemplatine [2]. Entfernen und Einbauen von Komponenten...
  • Seite 31 Schieben Sie das SSD-Modul aus dem Anschluss auf der Systemplatine, um es zu entfernen. Entfernen und Einbauen von Komponenten...

  • Seite 32: Installieren Der Solid-State-Festplatte

    Installieren der Solid-State-Festplatte Schritte Schieben Sie das Modul der Solid-State-Festplatte (SSD) korrekt ausgerichtet in den Anschluss auf der Systemplatine. Entfernen und Einbauen von Komponenten...
  • Seite 33 Setzen Sie die SSD-Abdeckung auf das SSD-Modul [1] und bringen Sie die einzelne M2x2-Schraube [2] zur Befestigung an der Systemplatine an. Entfernen und Einbauen von Komponenten...
  • Seite 34 Befestigen Sie das schwarze Klebeband [1] und die Metallfolie [ 2] zur Befestigung der SSD-Abdeckung. Entfernen und Einbauen von Komponenten...

  • Seite 35: Wlan-Karte

    Nächste Schritte Schließen Sie das Batteriekabel Bringen Sie die Abdeckung an der Unterseite Installieren Sie die SD-Speicherkarte. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. WLAN-Karte Entfernen der WLAN-Karte Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 36: Einbauen Der Wlan-Karte

    Einbauen der WLAN-Karte Schritte Schieben Sie die WLAN-Karte [1] schräg in den WLAN-Kartensteckplatz auf der Systemplatine. Verbinden Sie die WLAN-Antennenkartenkabel [2] mit dem Anschluss auf der WLAN-Karte. Richten Sie die Schraubenbohrung der WLAN-Kartenhalterung auf die Schraubenbohrung der WLAN-Karte aus [3]. Bringen Sie die einzelne M2x2-Schraube [4] zur Befestigung der WLAN-Karte an der Systemplatine wieder an.

  • Seite 37: Wwan-Karte

    Nächste Schritte Schließen Sie das Batteriekabel Bringen Sie die Abdeckung an der Unterseite Installieren Sie die SD-Speicherkarte. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. WWAN-Karte Entfernen der WWAN-Karte Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 38 Entfernen Sie die M2x3-Schraube [1], mit der die WWAN-Halterung an der WWAN-Karte befestigt ist. Entfernen Sie die WWAN-Halterung [2] von der WWAN-Karte. Trennen Sie die Wireless-Antennenkabel [3] von den Anschlüssen auf der WWAN-Karte. Schieben Sie die WWAN-Karte [4] aus dem Anschluss auf der Systemplatine, um sie zu entfernen. Entfernen und Einbauen von Komponenten...

  • Seite 39: Einbauen Der Wwan-Karte

    Einbauen der WWAN-Karte Schritte Schieben Sie die WWAN-Karte [1] schräg in den WWAN-Kartensteckplatz auf der Systemplatine. Verbinden Sie die WWAN-Antennenkabel [2] mit dem Anschluss auf der WWAN-Karte. Richten Sie die Schraubenöffnung an der WWAN-Kartenhalterung auf die Schraubenöffnung an der WWAN-Karte aus [3]. Bringen Sie die M2x2-Schraube [4] zur Befestigung der WWAN-Karte an der Systemplatine wieder an.
  • Seite 40 Setzen Sie die Metallabdeckung auf die WWAN-Karte. Entfernen und Einbauen von Komponenten...

  • Seite 41: Lüfter

    Nächste Schritte Schließen Sie das Batteriekabel Bringen Sie die Abdeckung an der Unterseite Installieren Sie die SD-Speicherkarte. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Lüfter Entfernen des Lüfters Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 42 Ziehen Sie das Lüfterkabel [1] vom Anschluss auf der Systemplatine ab [1]. Lösen Sie die Metallfolie [2] und das schwarze Klebeband [3] teilweise von der SSD-Abdeckung. Entfernen und Einbauen von Komponenten...
  • Seite 43 Entfernen Sie die einzelne M2x2-Schraube [1], mit der die WWAN-P-Sensorhalterung an der Systemplatine befestigt ist. Entfernen Sie die WWAN-P-Sensorhalterung [2] von der Systemplatine. Entfernen und Einbauen von Komponenten...
  • Seite 44 Lösen Sie die gepolsterte Dichtung [1] teilweise vom Lüftergehäuse. Entfernen Sie die einzelne M2x2-Schraube [2] zur Befestigung des Lüfters an der Systemplatine. Entfernen und Einbauen von Komponenten...
  • Seite 45 VORSICHT: Auf der Unterseite des Lüfters befinden sich Polster, welche die Handballenstütze teilweise verdecken. Techniker sollten den Lüfter nicht direkt nach oben heben, da dies den Lüfter beschädigen könnte. Heben Sie die linke Seite des Lüfters teilweise an und schieben Sie ihn nach links, um ihn vom Computer zu entfernen. Entfernen und Einbauen von Komponenten...

  • Seite 46: Einbauen Des Lüfters

    Einbauen des Lüfters Schritte Schieben Sie den Lüfter schräg in den entsprechenden Steckplatz auf der Systemplatine. Entfernen und Einbauen von Komponenten...
  • Seite 47 Bringen Sie die einzelne M2x2-Schraube [1] zur Befestigung des Lüfters an der Systemplatine wieder an. Befestigen Sie die gepolsterte Gummidichtung [2] am Lüftergehäuse. Entfernen und Einbauen von Komponenten...
  • Seite 48 Richten Sie die Schraubenbohrungen der WWAN-P-Sensorhalterung [1] auf die Schraubenbohrungen am Lüfter aus. Bringen Sie die einzelne M2x2-Schraube [2] zur Befestigung der WWAN-P-Sensorhalterung am Lüfter an. Entfernen und Einbauen von Komponenten...
  • Seite 49 Schließen Sie das Lüfterkabel [1] an den Anschluss auf der Systemplatine an. Befestigen Sie das schwarze Klebeband [2] und die Metallfolie [3], die teilweise die SSD-Abdeckung verdecken. Entfernen und Einbauen von Komponenten...
  • Seite 50 Bringen Sie die Schutzfolie auf der Systemplatine an. Entfernen und Einbauen von Komponenten...

  • Seite 51: Lautsprecher

    Nächste Schritte Schließen Sie das Batteriekabel Bringen Sie die Abdeckung an der Unterseite Installieren Sie die SD-Speicherkarte. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Lautsprecher Entfernen der Lautsprecher Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 52 Entfernen Sie die drei Schrauben (M1,6x1,4) [1], mit denen die Lautsprecher an der Systemplatine befestigt sind, und heben Sie die Lautsprecher aus dem Computer [2]. Entfernen und Einbauen von Komponenten...

  • Seite 53: Einbauen Der Lautsprecher

    Einbauen der Lautsprecher Schritte Richten Sie die Schraubenbohrungen der Lautsprecher [1] auf die Schraubenbohrungen am Gehäuse aus. Bringen Sie die drei Schrauben (M1,6x1,4) [2] zur Befestigung der Lautsprecher am Gehäuse wieder an. Entfernen und Einbauen von Komponenten...
  • Seite 54 Verbinden Sie das Lautsprecherkabel [1] mit dem Anschluss auf der Systemplatine und befestigen Sie das Flachbandkabel des Lautsprechers [2] an der Batterie. Entfernen und Einbauen von Komponenten...

  • Seite 55: Kühlkörper

    Nächste Schritte Schließen Sie das Batteriekabel Bringen Sie die Abdeckung an der Unterseite Installieren Sie die SD-Speicherkarte. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörper Entfernen des Kühlkörpers Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 56 Entfernen Sie die Metallfolie von der Kühlkörperabdeckung. Entfernen und Einbauen von Komponenten...
  • Seite 57 Entfernen Sie die Kühlkörperabdeckung von der Systemplatine. Entfernen und Einbauen von Komponenten...
  • Seite 58 Entfernen Sie die vier Schrauben (M1,6x2,5) [1], mit denen der Kühlkörper an der Systemplatine befestigt ist. Heben Sie den Kühlkörper [2] von der Systemplatine. Entfernen und Einbauen von Komponenten...

  • Seite 59: Einbauen Des Kühlkörpers

    Einbauen des Kühlkörpers Schritte Richten Sie die Schraubenbohrungen des Kühlkörpers [1] und die der Systemplatine direkt übereinander aus. Bringen Sie die vier Schrauben (M1,6x2,5) [2] zur Befestigung des Kühlkörpers an der Systemplatine wieder an. Entfernen und Einbauen von Komponenten...
  • Seite 60 Platzieren Sie die Kühlkörperabdeckung auf dem Kühlkörper. Entfernen und Einbauen von Komponenten...
  • Seite 61 Befestigen Sie die Metallfolien an der Kühlkörperabdeckung. Entfernen und Einbauen von Komponenten...
  • Seite 62 Befestigen Sie die Kamera- und Touchscreen-FPC-Kabel an der Kühlkörperabdeckung [1]. Verbinden Sie die Kamera- und Touchscreen-FPC-Kabel [2] mit dem Anschluss auf der Systemplatine. Befestigen Sie die Schutzfolie [3] auf der Systemplatine. Entfernen und Einbauen von Komponenten...

  • Seite 63: Bildschirmbaugruppe

    Nächste Schritte Schließen Sie das Batteriekabel Bringen Sie die Abdeckung an der Unterseite Installieren Sie die SD-Speicherkarte. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirmbaugruppe Entfernen der Bildschirmbaugruppe Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 64 Lösen Sie das Klebeband vom Bildschirmkabel [1]. Drücken Sie die Halteklammern auf beiden Seiten auf und klappen Sie die Verriegelung auf [2]. VORSICHT: Der Anschluss für das Bildschirmkabel hat eine Verriegelung, die auf der Systemplatine einrastet. Diese muss vom Techniker aufgeklappt werden, um das Bildschirmkabel von der Systemplatine trennen zu können. Nach dem Aufklappen der Verriegelung muss der Techniker die linke und rechte Seite des Kabelsteckerkopfes greifen und das Bildschirmkabel in einer direkt nach oben gerichteten Bewegung von der Systemplatine abziehen, um eine Beschädigung der Kontaktstifte des Anschlusses zu vermeiden.
  • Seite 65 Entfernen Sie die sechs Schrauben (M2,5x3,5) [1], mit denen die Bildschirmscharniere am Computer befestigt sind. Heben Sie die Bildschirmbaugruppe vom Computer ab [2]. Entfernen und Einbauen von Komponenten...

  • Seite 66: Einbauen Der Bildschirmbaugruppe

    Einbauen der Bildschirmbaugruppe Schritte Installieren Sie die Bildschirmbaugruppe mit zu 180° geöffneten und auf den Computer ausgerichteten Scharnieren [1]. Bringen Sie die sechs Schrauben (M2,5x3,5) [1] zur Befestigung der Bildschirmscharniere am Computer wieder an [2]. Entfernen und Einbauen von Komponenten...
  • Seite 67 Schließen Sie das Bildschirmkabel [1] an den Anschluss auf der Systemplatine an. Schließen Sie die Verriegelung [2] und bringen Sie das Klebeband am Bildschirmkabel an [3]. Entfernen und Einbauen von Komponenten...
  • Seite 68 Verlegen Sie das Kamera- und Touchscreen-FPC-Kabel und befestigen Sie es an der Kühlkörperabdeckung [1]. Verbinden Sie das Kamera- und Touchscreen-FPC-Kabel mit dem Anschluss auf der Systemplatine [2] und kleben Sie die Schutzfolie auf die Systemplatine [3]. Entfernen und Einbauen von Komponenten...

  • Seite 69: Akku

    Zerdrücken eines Lithium-Ionen-Akkus gefährlich sein kann. In einem solchen Fall sollte das gesamte System ausgetauscht werden. Kontaktieren Sie https://www.dell.com/support für Hilfe und weitere Anweisungen. • Erwerben Sie ausschließlich Original-Akkus von https://www.dell.com oder autorisierten Dell Partnern und Resellern. Entfernen und Einbauen von Komponenten...

  • Seite 70: Entfernen Des Akkus

    Entfernen des Akkus Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die SD-Speicherkarte. Entfernen Sie die Abdeckung an der Unterseite. Trennen Sie das Batteriekabel. Entfernen Sie die Lautsprecher. Schritte Ziehen Sie das Klebeband ab [1] und entnehmen Sie die WLAN-Antennenkabel aus den Kabelführungen auf der Batterie [2]. ANMERKUNG: Stellen Sie sicher, dass die WLAN-Antennenkabel über der Kunststoffhalterung an der linken oberen Ecke und innerhalb der Kabelführungen entlang der linken und unteren Seite der Batterie verlegt werden.
  • Seite 71 Abbildung 3. Akku mit 4 Zellen ANMERKUNG: Eine Batterie mit 6 Zellen hat eine zusätzliche M2x4-Schraube, die grün dargestellt ist. Entfernen Sie die Schraube, bevor Sie die Batterie aus dem Computer entfernen. Tabelle 8. Beschreibung der Batterieschrauben Größe Menge Akku mit 4 Zellen Gelb M2x3L M1,6x4,5L...

  • Seite 72: Einsetzen Des Akkus

    Abbildung 4. Batterie mit 6 Zellen Einsetzen des Akkus Schritte Richten Sie die Schraubenbohrungen der Batterie auf die Schraubenbohrungen der Handballenstützen-Baugruppe aus [1]. Bringen Sie die vier M2x3-Schrauben und die einzelne M1,6x4,5-Schraube zur Befestigung der Batterie an der Handballenstützen- Baugruppe wieder an [2]. Entfernen und Einbauen von Komponenten...
  • Seite 73 ANMERKUNG: Installieren Sie die zusätzliche M2x4-Schraube für die Batterie mit 6 Zellen. Die Schraube ist im Abschnitt zur Demontage der Batterie grün dargestellt. Bringen Sie das Klebeband am Wireless-Antennenkabel an, um es an der Batterie zu befestigen [1]. Führen Sie die Antennenkabel entlang der Kabelführungen und der unterstützenden Halterung auf der Batterie [2]. Entfernen und Einbauen von Komponenten...
  • Seite 74 Verbinden Sie das Akkukabel mit der Systemplatine. Entfernen und Einbauen von Komponenten...

  • Seite 75: Systemplatine

    Nächste Schritte Schließen Sie das Batteriekabel Bringen Sie die Abdeckung an der Unterseite Installieren Sie die SD-Speicherkarte. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemplatine Entfernen der Systemplatine Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 76 Entfernen Sie den Akku. Schritte Trennen Sie das Knopfzellenkabel von der Systemplatine [1] und entfernen Sie die Knopfzelle von der Systemplatine [2]. Lösen Sie das Klebeband vom Bildschirmkabelanschluss auf der Systemplatine [3]. Drücken Sie die Halteklammern auf beiden Seiten des Bildschirmkabelanschlusses auf, um die Verriegelung aufzuklappen [4]. VORSICHT: Greifen Sie nach dem Öffnen der Verriegelung die linke und rechte Seite des Kabelsteckerkopfes und ziehen Sie das Bildschirmkabel in einer direkt nach oben gerichteten Bewegung von der Systemplatine ab.
  • Seite 77 Entfernen Sie die einzelne M2x2-Schraube [1], mit der die Halterung des Netzschalter-Fingerabdrucklesers an der Systemplatine befestigt ist. Entfernen Sie die Halterung des Netzschalter-Fingerabdrucklesers [2] und trennen Sie das Kabel von der Systemplatine [3]. Trennen Sie die Antennenkabel für LTE-P-Sensor und Isolator [4] von der Systemplatine. Trennen Sie die Antennenkabel für LTE-MAIN und AUX [5] von der Systemplatine.
  • Seite 78 Entfernen Sie die einzelne M2x2-Schraube [1], mit der die SSD-Halterung an der Systemplatine befestigt ist [2]. Entfernen Sie die beiden M2x4-Schrauben [3] und entfernen Sie die USB Typ-C-Halterung [4] von der Systemplatine. Entfernen und Einbauen von Komponenten...
  • Seite 79 VORSICHT: Bei Modellen, die LTE nicht unterstützen, muss zunächst das SIM-Kartenfach aus dem System entfernt werden, bevor die Systemplatine entfernt wird. Entfernen Sie die fünf M2x3-Schrauben [1] und entfernen Sie die Systemplatine aus dem Computer [2]. Entfernen und Einbauen von Komponenten...

  • Seite 80: Einbauen Der Systemplatine

    Einbauen der Systemplatine Schritte Installieren Sie die Systemplatine im Computer [1] und bringen Sie die fünf M2x3-Schrauben zur Befestigung des Lüfters am Computer Entfernen und Einbauen von Komponenten...
  • Seite 81 Installieren Sie die USB Typ-C-Halterung [1] auf der Systemplatine und befestigen Sie sie mit zwei M2x4-Schrauben [2] auf der Systemplatine. Installieren Sie die SSD-Halterung [3] und befestigen Sie sie mit einer einzelnen M2x2-Schraube [4] an der Systemplatine. Entfernen und Einbauen von Komponenten...
  • Seite 82 Verbinden Sie das Kabel für Netzschalter/Fingerabdruckleser mit der Systemplatine [1]. Installieren Sie die Halterung für Netzschalter/Fingerabdruckleser [2] auf der Systemplatine und befestigen Sie sie mit einer einzelnen M2x2-Schraube [3]. Schließen Sie das Antennenkabel von LTE-P-Sensor und Isolator [4] an die Systemplatine an. Schließen Sie die LTE-MAIN- und AUX-Antennenkabel [5] an die Systemplatine an.
  • Seite 83 Schließen Sie das folgende Netzschalterkabel an die Systemplatine an [1]. Schließen Sie das USH-Platinenkabel [2] und das Bildschirmkabel [3] an die Systemplatine an. Schließen Sie das Touchpadkabel [4] und das LED-Platinenkabel [ 5] an die Systemplatine an. Entfernen und Einbauen von Komponenten...
  • Seite 84 Setzen Sie die Knopfzelle [1] in die Systemplatine ein und schließen Sie das entsprechende Kabel an die Systemplatine an [2]. Verbinden Sie das Bildschirmkabel [3] mit der Systemplatine und klappen Sie den Auslöser zu [4]. Befestigen Sie den Anschluss des Bildschirmkabels, indem Sie das Klebeband auf der Systemplatine anbringen [5]. Entfernen und Einbauen von Komponenten...
  • Seite 85 Nächste Schritte Bauen Sie den Akku ein. Installieren Sie den Kühlkörper. Installieren Sie den Lautsprecher. Installieren Sie den Lüfter. Setzen Sie die WWAN-Karte ein. Setzen Sie die WLAN-Karte ein. Installieren Sie die SSD. Setzen Sie die Knopfzelle ein. Schließen Sie das Batteriekabel Bringen Sie die Abdeckung an der Unterseite...

  • Seite 86: Tastatur

    Tastatur Entfernen der Tastatur Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die SD-Speicherkarte. Entfernen Sie die Abdeckung an der Unterseite. Trennen Sie das Batteriekabel. Entfernen Sie die Knopfzelle. Entfernen Sie die SSD. Entfernen Sie die WLAN-Karte.
  • Seite 87 Trennen Sie das FPC-Kabel des SmartCard-Lesegeräts von der USH-Platine [4] und lösen Sie das FPC-Kabel von der Tastatur [5]. Entfernen Sie die beiden Schrauben (M1,6x1,5) [1] und entfernen Sie die mittlere Batteriehalterung [2] vom Computer. Lösen Sie die FPC-Kabel für Tastatur und Hintergrundbeleuchtung von der Tastatur [3]. Entfernen Sie die einzelne Schraube (M1,6x1,5) [4], um die linke Batteriehalterung [5] aus dem Computer zu entfernen.
  • Seite 88 Entfernen Sie die 40 Schrauben (M1,6x1,5), mit denen die Tastatur an der Handballenstützen-Baugruppe befestigt ist. Entfernen und Einbauen von Komponenten...
  • Seite 89 Heben Sie die Tastatur aus der Handballenstützen-Baugruppe. Entfernen und Einbauen von Komponenten...

  • Seite 90: Einbauen Der Tastatur

    Einbauen der Tastatur Schritte Platzieren Sie die Tastatur auf der Handballenstützen-Baugruppe . Entfernen und Einbauen von Komponenten...
  • Seite 91 Bringen Sie die 40 Schrauben (M1,6x1,5) an der Tastatur an, um sie an der Handballenstützen-Baugruppe zu befestigen. Entfernen und Einbauen von Komponenten...
  • Seite 92 Installieren Sie die mittlere Batteriehalterung [1] und befestigen Sie sie mit zwei Schrauben (M1,6x1,5) [2]. Befestigen Sie die FPC-Kabel für Tastatur und Hintergrundbeleuchtung an der Tastatur [3]. Installieren Sie die linke Batteriehalterung [4] und befestigen Sie sie mit einer einzelnen Schraube (M1,6x1,5) [5]. Entfernen und Einbauen von Komponenten...
  • Seite 93 Befestigen Sie die beiden Kupferfolien des LTE-Antennenmoduls [1, 3] und das LTE-AUX-Kabel an der Tastatur [2]. Verlegen und befestigen Sie das FPC-Kabel der SmartCard [4] an der Tastatur und schließen Sie es an die USH-Platine an [5]. Entfernen und Einbauen von Komponenten...
  • Seite 94 Befestigen Sie das USH-Platinenkabel [1], das Touchpadkabel [2], und das LED-Platinenkabel [3] an der Tastatur. Entfernen und Einbauen von Komponenten...

  • Seite 95: Handballenstützen-Baugruppe

    Nächste Schritte Installieren Sie die Systemplatine. Bauen Sie den Akku ein. Installieren Sie den Kühlkörper. Installieren Sie den Lautsprecher. Installieren Sie den Lüfter. Setzen Sie die WWAN-Karte ein. Setzen Sie die WLAN-Karte ein. Installieren Sie die SSD. Setzen Sie die Knopfzelle ein.
  • Seite 96 Entfernen Sie die Knopfzelle. Entfernen Sie die SSD. Entfernen Sie die WLAN-Karte. Entfernen Sie die WWAN-Karte. Entfernen Sie den Lüfter. Entfernen Sie die Lautsprecher. Entfernen Sie den Kühlkörper. Entfernen Sie die Bildschirmbaugruppe. Entfernen Sie den Akku. Entfernen Sie die Systemplatine. Entfernen Sie die Tastatur.
  • Seite 97 Installieren Sie den Lüfter. Setzen Sie die WWAN-Karte ein. Setzen Sie die WLAN-Karte ein. Installieren Sie die SSD. Setzen Sie die Knopfzelle ein. Schließen Sie das Batteriekabel Bringen Sie die Abdeckung an der Unterseite Setzen Sie die SIM-Karte ein. Installieren Sie die SD-Speicherkarte. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 98: Fehlerbehebung

    Diagnosetest zu stoppen. Wählen Sie auf der linken Seite das Gerät aus und klicken Sie auf Run Tests (Test durchführen). Bei etwaigen Problemen werden Fehlercodes angezeigt. Notieren Sie sich den Fehlercode und die Prüfnummer und wenden Sie sich an Dell. Systemdiagnoseanzeigen Akkuzustandsanzeige Zeigt den Strom- und Akkuladestatus an.

  • Seite 99: Aktualisieren Des Bios (Usb-Stick)

    Schließen Sie das startfähige USB-Laufwerk an den Computer an, auf dem Sie die BIOS-Aktualisierung durchführen möchten. Starten Sie den Computer neu und drücken Sie F12, wenn das Dell Logo auf dem Bildschirm angezeigt wird. Starten Sie das USB-Laufwerk über das One Time Boot Menu (einmalige Startmenü).

  • Seite 100: Aktualisieren Des Bios

    Sobald der Download abgeschlossen ist, wechseln Sie zu dem Ordner, in dem Sie die BIOS-Updatedatei gespeichert haben. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Sicherungsmedien und Wiederherstellungsoptionen Dell empfiehlt mehrere Optionen für die Wiederherstellung des Windows-Betriebssystems auf Ihrem Dell PC. Weitere Informationen finden Sie unter Dell Windows-Sicherungsmedien und Wiederherstellungsoptionen.
  • Seite 101 Schritte Schalten Sie den Computer aus. Trennen Sie den Netzadapter vom Computer. Halten Sie den Betriebsschalter für 15 Sekunden gedrückt, um den Reststrom zu entladen. Schließen Sie den Netzadapter an den Computer an. Schalten Sie den Computer ein. Fehlerbehebung...

  • Seite 102: Wie Sie Hilfe Bekommen

    Info über diese Aufgabe Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den...
