6. GPS-Antenne einbauen
30
5
6
5
30
Nachrüst-/Einbausatz-Nr.: 65 90 0 027 973
EBA Nr.: 01 29 0 028 261
8
F 36 0172 B
30
31
32
F 36 0173 B
31
30
F 36 0174 B
31
F 36 0175 B
Stand: 10.2000

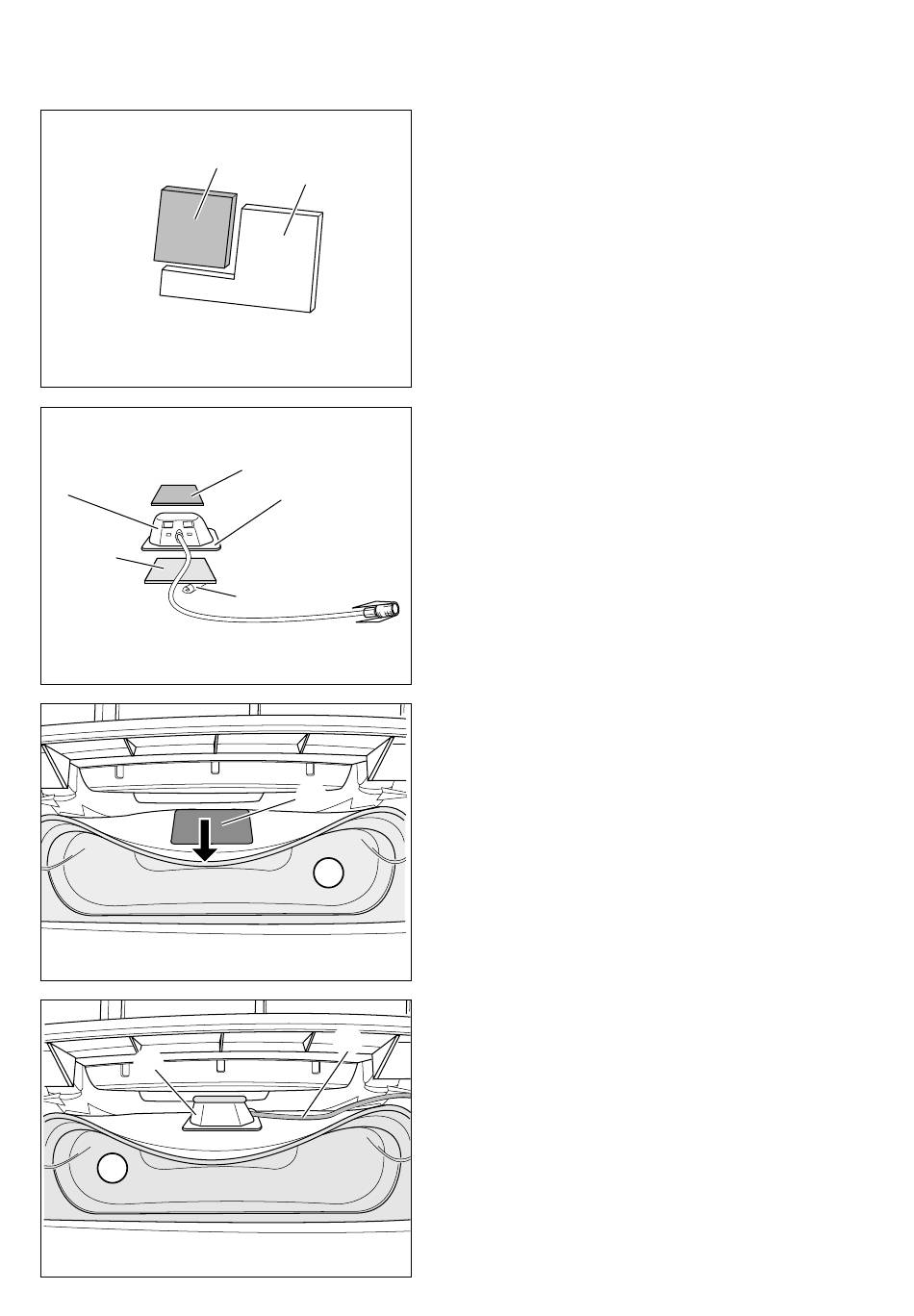

Aus dem Dämpfungsstreifen (8) ein Quadrat (30)
mit dem Maß 40x40mm ausschneiden.
Quadrat (30) des Dämpfungsstreifens auf die
Oberseite der GPS-Antenne (5) mit Halte-
blech (31) aufkleben.
Klebestück (6) auf die Unterseite des Halte-
blechs (31) mittig aufkleben und Schutzfolie (32)
abziehen.
Abbildung zeigt den Bauraum hinter Frischluftgrill
mitte.
Luftkanal (30) des Frischluftgrills mitte vorsichtig
nach unten drücken.
Fläche (31) reinigen.
Vorbereitete GPS-Antenne (5) ganz nach hinten
schieben und so auf den Luftkanal (30) auf-
kleben, daß der Kabelabgang (31) nach rechts
zeigt.
