Adapterkabel einbauen und Navigationsradio anschließen
A3
A1
1
30
1
Nachrüst-/Einbausatz-Nr.: 65 90 0 027 973
EBA Nr.: 01 29 0 028 261
X18126
7
F 36 0176 B
A1+X18126
F 36 0177 B
11
2
F 36 0178 B
A2
F 36 0179 B
Stand: 10.2000

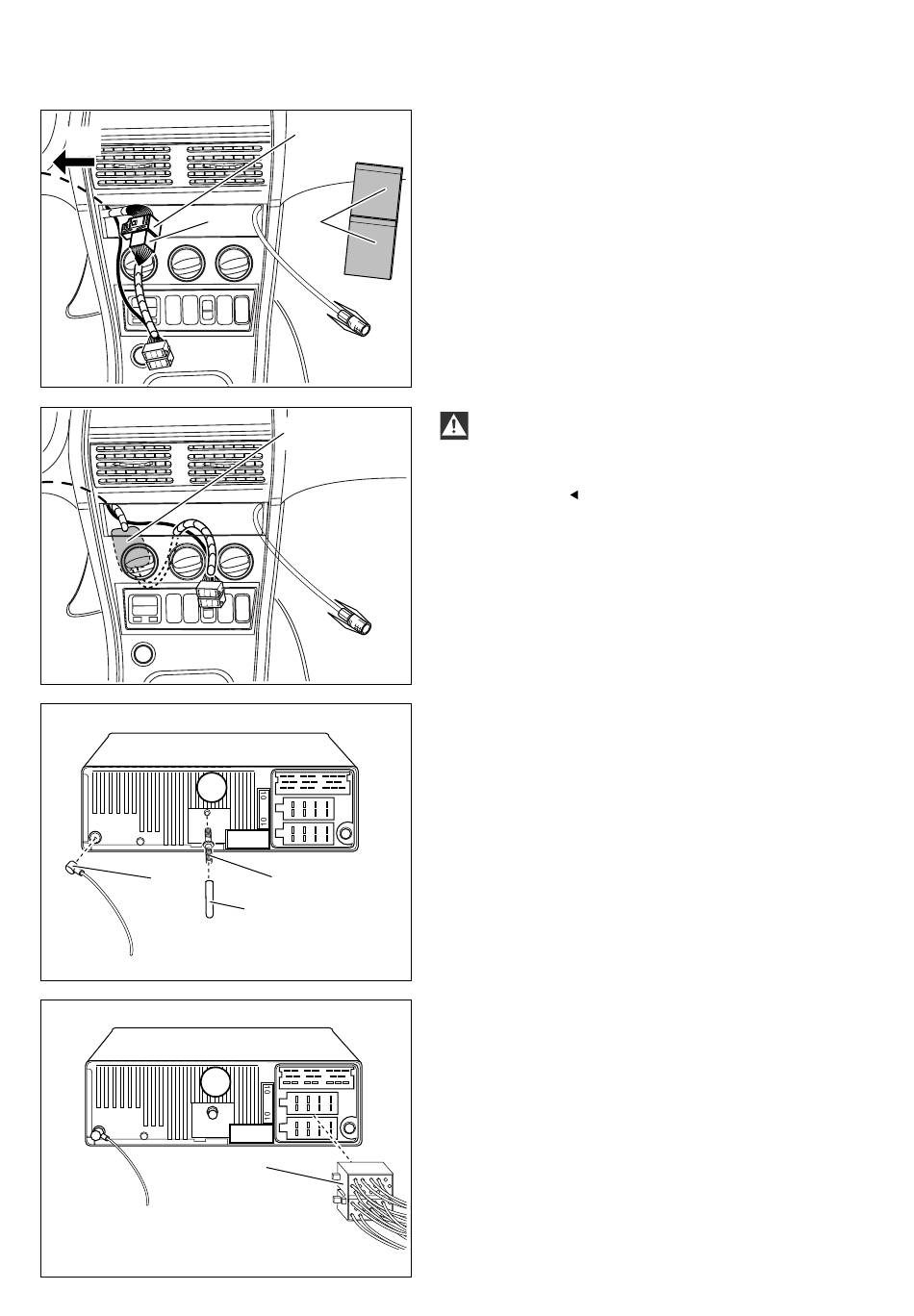

Abzweig A1, schwarzes 17poliges Stiftgehäuse,
des Adapterkabels A mit dem schwarzen
17poligen Buchsengehäuse X18126 des
Audiokabelbaums zusammenstecken.
Einen Klapperschutz (7) auf den zweiten
Klapperschutz (7) aufkleben und anschließend
über die Steckverbindung A1+X18126 kleben.
Abzweig A3, offenes Leitungsende, Kabelfarbe
blau/gelb, des Adapterkabels A entlang dem
Fahrzeugkabelbaum zur A-Säule links verlegen
und mit Kabelbändern befestigen.
Umschlossene Steckverbindung A1+X18126
so hinter Heizungsbedienteil legen, daß die um-
schlossene Steckverbindung A1+X18126 nicht
klappern kann.
Gewindebolzen (11) in Navigationsradio (1) ein-
schrauben.
Radiohaltestift (2) auf Gewindebolzen (11) auf-
schrauben.
Vorhandene Antennenleitung (30) der Radioan-
tenne auf Navigationsradio (1) aufstecken.
Abzweig A2, schwarzes 16poliges Buchsen-
gehäuse, des Adapterkabels A auf Navigations-
radio (1) aufstecken.
