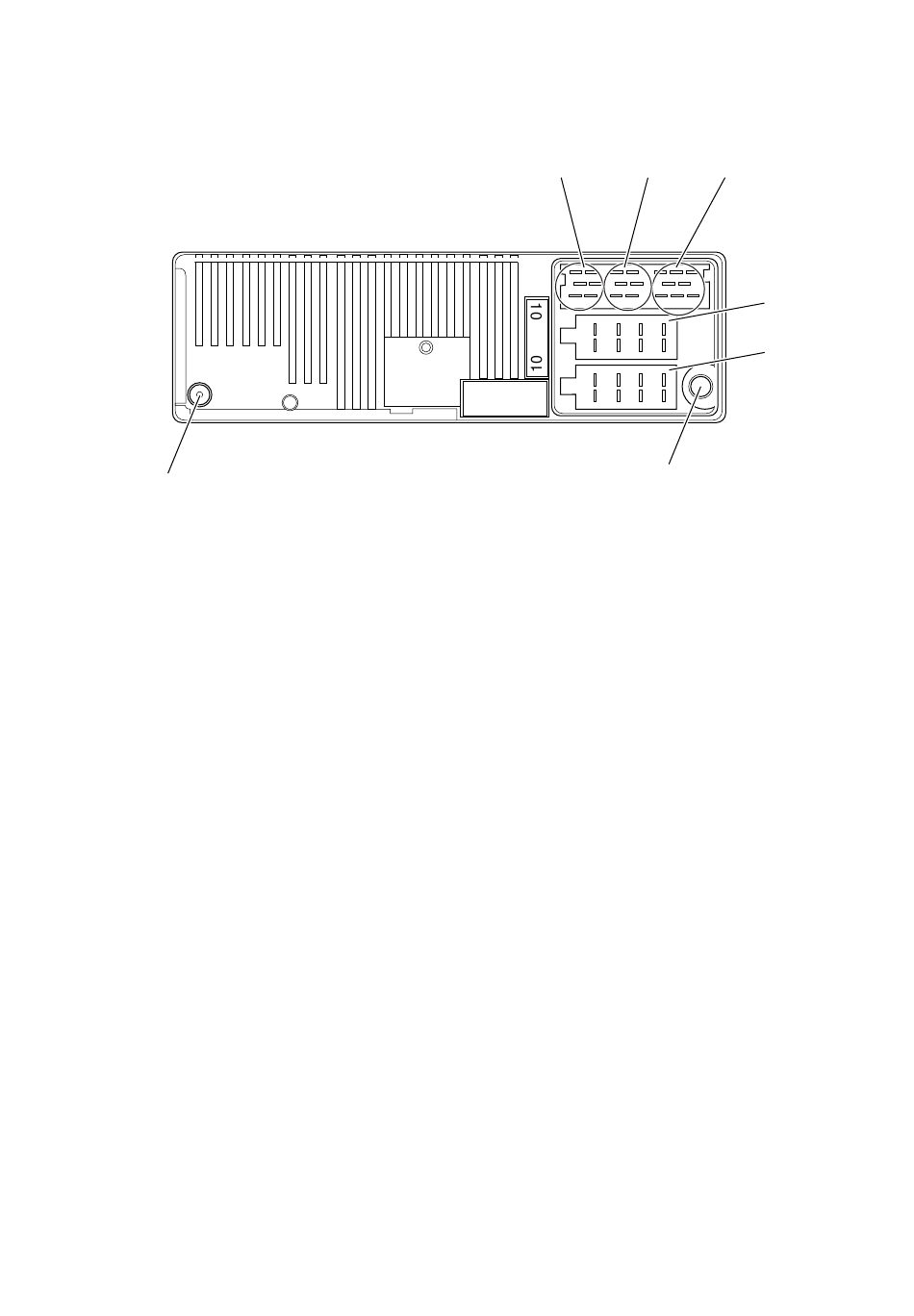

5. Anschlußübersicht Navigationsradio
D
Kammer A
1
Geschwindigkeitssignal (TAA)
2
Signal vom Rückfahrscheinwerfer (RS)
3
Telefon-Mute
4
Dauerplus (Klemme 30)
5
Steuerausgang für Automatik-
antenne/Verstärker
6
Beleuchtung (Klemme 58G)
7
Geschaltetes Plus (Klemme 15)
8
Masse (Klemme 31)
Kammer B
1
Lautsprecher hinten rechts+
2
Lautsprecher hinten rechts-
3
Lautsprecher vorne rechts+
4
Lautsprecher vorne rechts-
5
Lautsprecher vorne links+
6
Lautsprecher vorne links-
7
Lautsprecher hinten links+
8
Lautsprecher hinten links-
Kammer C1
1
LineOut hinten links
2
LineOut hinten rechts
3
NF Masse
4
LineOut vorne links
5
LineOut vorne rechts
6
Subwoofer LineOut
Nachrüst-/Einbausatz-Nr.: 65 90 0 027 973
EBA Nr.: 01 29 0 028 261
Kammer C2
7-12
Kammer C3
13
14
15-17
18
19
20
Buchse D
Radio Antennenbuchse
Buchse E
GPS-Antennenbuchse
Stand: 10.2000
C1
C2
C3
1
4
7
10
13 16
19
3
6
9
12
15 18
2
5
8
11
14 17
20
1
3
5
7
2
4
6
8
1
3
5
7
2
4
6
8
E
Spezifischer Anschluß für
CD-Wechsler
NF-Telefon Eingang
Masse-Telefon Eingang
Spezifischer Anschluß für
CD-Wechsler
CD NF Masse (AUX)
CD NF links (AUX)
CD NF rechts (AUX)
B
A
F 36 0171 B
DE/5
