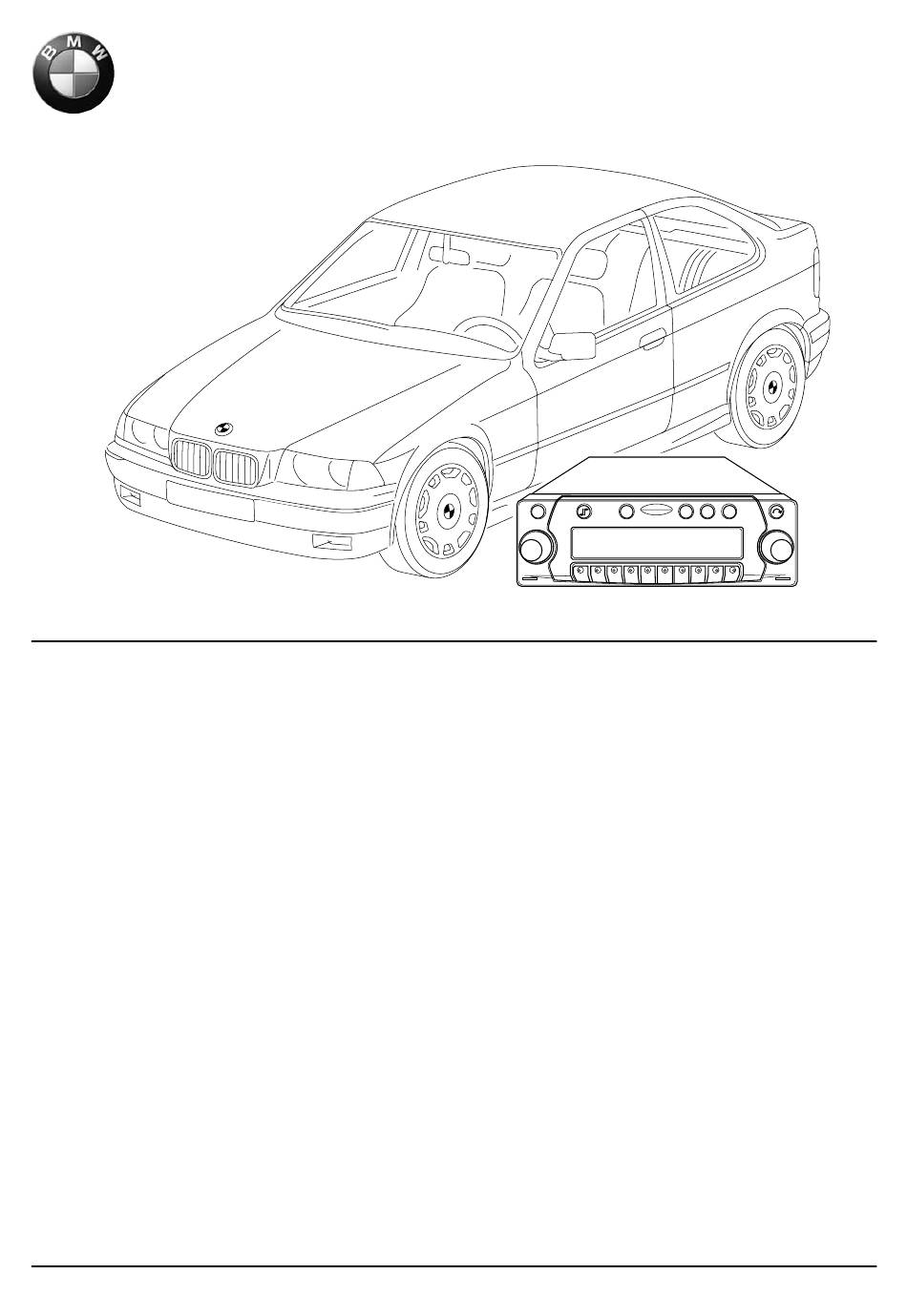

BMW Traffic Pro Einbauanleitung
Einbausatz fur bmw 3er compact (e36/5)
Vorschau ausblenden
Andere Handbücher für Traffic Pro:
- Einbauanleitung (14 Seiten) ,
- Einbauanleitung (13 Seiten) ,
- Einbauanleitung (14 Seiten)
Inhaltsverzeichnis
Teile und Zubehör – Einbauanleitung
Einbausatz BMW Traffic Pro
BMW 3er compact (E36/5)
Fach- und Elektrikkenntnisse sind Voraussetzung.
Einbauzeit 1 Stunde, die je nach Zustand und Ausstattung des Fahrzeuges abweichen kann.
Nachrüst-/Einbausatz-Nr.: 65 90 0 027 973
Nachrüst-/Einbausatz-Nr.: 65 90 0 139 835
Nachrüst-/Einbausatz-Nr.: 65 90 0 027 973
EBA Nr.: 01 29 0 028 293
ON
ON
ON
Info
Inf nfo
Stand: 09.2001
TP
TP
TP
CD
CD
CD
Rad
Rad
ad
Nav
Nav
BMW
BMW
OK
OK
OK
F 36 0185 B
Inhaltsverzeichnis
Verwandte Anleitungen für BMW Traffic Pro
Inhaltszusammenfassung für BMW Traffic Pro
- Seite 1 Teile und Zubehör – Einbauanleitung Inf nfo Info F 36 0185 B Einbausatz BMW Traffic Pro BMW 3er compact (E36/5) Fach- und Elektrikkenntnisse sind Voraussetzung. Einbauzeit 1 Stunde, die je nach Zustand und Ausstattung des Fahrzeuges abweichen kann. Nachrüst-/Einbausatz-Nr.: 65 90 0 027 973 Nachrüst-/Einbausatz-Nr.: 65 90 0 139 835...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel Seite 1. Wichtige Hinweise zum Einbau des Navigationsradios ..........1 2. Vorarbeiten ........................2 3. Teileübersicht ......................3 4. Anschlußübersicht Adapterkabel.................. 4 5. Anschlußübersicht Navigationsradio ................5 6. GPS-Antenne einbauen ....................6 7 . Adapterkabel einbauen und Navigationsradio anschließen .......... 8 8. -
Seite 3: Wichtige Hinweise Zum Einbau Des Navigationsradios
Wichtige Hinweise zum Einbau des Navigationsradios Nur zum Gebrauch in der BMW HO bestimmt. Der Einbau des Navigationsradios darf nur von einer Fachwerkstatt durchgeführt werden, die über die notwendigen Spezialwerkzeuge und erforderlichen Handbücher verfügt. Bei der Verlegung von Kabeln/Leitungen ist darauf zu achten, daß sie nicht geknickt oder beschädigt werden. -
Seite 4: Vorarbeiten
2. Vorarbeiten TIS AW-Nr. Kurztest durchführen (Fehlerspeicher ausdrucken) Batterie abklemmen 12 00 ... Radio ausbauen (gegebenfalls Einbaurahmen ausbauen) 65 11 030 Frischluftgrill mitte ausbauen 51 16 200 Frischluftgrill links ausbauen Kombiinstrument ausbauen 62 21 000 Luftschacht hinter Kombiinstrument ausbauen Fußraumverkleidung Fahrerseite ausbauen 51 45 180 DE/2 Nachrüst-/Einbausatz-Nr.: 65 90 0 027 973... -
Seite 5: Teileübersicht
3. Teileübersicht Info Bedienungsanleitung Anleitung zur Inbetriebnahme F 36 0186 B A Adapterkabel 1 Navigationsradio 2 Radiohaltestift 3 Schneidklemmverbinder 4 Kabelband (10 Stück) 5 GPS-Antenne mit Halteblech (Halteblech unter GPS-Antenne vor dem Einbau entfernen, Halteblech wird nicht benötigt) 6 Klebestück (Doppelseitig) (wird nicht benötigt) 7 Klapperschutz (2 Stück) 8 Dämpfungsstreifen 9 Haltewinkel... -
Seite 6: Anschlußübersicht Adapterkabel
4. Anschlußübersicht Adapterkabel F 36 0187 B Position Bezeichnung Kabelfarbe Anschlußort im Fahrzeug Adapterkabel schwarzes 17poliges an schwarzes 17poliges Buchsengehäuse X18126 in Stiftgehäuse Mittelkonsole schwarzes 16poliges an Navigationsradio in Mittelkonsole Buchsengehäuse offenes Leitungsende blau/gelb an Fahrzeugkabelbaum, Nähe Einstieg vorn links mit Schneidklemmverbinder DE/4 Nachrüst-/Einbausatz-Nr.: 65 90 0 027 973... -
Seite 7: Anschlußübersicht Navigationsradio
5. Anschlußübersicht Navigationsradio 13 16 15 18 14 17 F 36 0188 B Kammer A Kammer C2 Geschwindigkeitssignal (TAA) 7-12 Spezifischer Anschluß für Signal vom Rückfahrscheinwerfer (RS) CD-Wechsler Telefon-Mute Dauerplus (Klemme 30) Steuerausgang für Automatik- Kammer C3 antenne/Verstärker NF-Telefon Eingang Beleuchtung (Klemme 58G) Masse-Telefon Eingang Geschaltetes Plus (Klemme 15) -
Seite 8: Gps-Antenne Einbauen
6. GPS-Antenne einbauen Aus dem Dämpfungsstreifen (8) ein Quadrat (30) mit dem Maß 40x40mm und ein Rechteck (31) mit dem Maß 70x50mm ausschneiden. F 36 0189 B Quadrat (30) des Dämpfungsstreifens, mit dem Maß 40x40mm, auf die Oberseite der GPS-An- tenne (5) aufkleben. - Seite 9 GPS-Antenne einbauen Angezeichnete Bohrungen (30) mit Bohrer ø3mm durchführen. F 36 0193 B Haltewinkel (9) mit zwei Sechskantblechschrau- ben mit Scheibe 4,8x13 (12) am Luftkanal (30) festschrauben. Sechskantschrauben mit Scheibe 4,8x13 (12) nicht zu stark anziehen. F 36 0194 B GPS-Antenne (5) auf den Haltewinkel (9) mittig aufsetzen (wird durch den Magnet der GPS-An- tenne gehalten).
-
Seite 10: Adapterkabel Einbauen Und Navigationsradio Anschließen
Adapterkabel einbauen und Navigationsradio anschließen Abzweig A1, schwarzes 17poliges Stiftgehäuse, des Adapterkabels A mit dem schwarzen X18126 17poligen Buchsengehäuse X18126 des Audiokabelbaums zusammenstecken. Einen Klapperschutz (7) auf den zweiten Klapperschutz (7) aufkleben und anschließend über die Steckverbindung A1+X18126 kleben. Abzweig A3, offenes Leitungsende, Kabelfarbe blau/gelb, des Adapterkabels A entlang dem Fahrzeugkabelbaum zur A-Säule links verlegen und mit Kabelbändern befestigen. - Seite 11 Adapterkabel einbauen und Navigationsradio anschließen Koaxialstecker (30) der GPS-Antenne in das Koaxial-Buchsengehäuse (31) des Navigations- radios (1) einstecken. Navigationsradio (1) vorsichtig in den Radio- schacht einschieben und mit den vorhandenen Schiebern fixieren. Informationen zur Befestigung des Naviga- tionsradios in der Bedienungsanleitung unter Kapitel Ein-/Ausbauanleitung sind zu be- achten.
-
Seite 12: Codierung
Batterie anklemmen Inbetriebnahme durchführen Fahrzeug sinngemäß in umgekehrter Reihenfolge des Ausbaus zusammenbauen Fehlerspeicher ausdrucken 10. Sprachwahl und Inbetriebnahme Siehe beiliegende Anleitung zur Inbetriebnahme BMW Traffic Pro 11. Bedienungsanleitung Siehe beiliegende Bedienungsanleitung BMW Traffic Pro DE/10 Nachrüst-/Einbausatz-Nr.: 65 90 0 027 973 Stand: 09.2001... -
Seite 13: Stromlaufplan Adapterkabelbaum
12. Stromlaufplan Adapterkabelbaum DE/11 Nachrüst-/Einbausatz-Nr.: 65 90 0 027 973 Stand: 09.2001 EBA Nr.: 01 29 0 028 293... - Seite 14 17poliges Stiftgehäuse schwarzes 16poliges Buchsengehäuse (Kammer A+B) Leitungsende Die mit * gekennzeichneten Bauteile sind nur für diesen Schaltplan gültig. Alle anderen Bauteile und X-Bezeichnungen entsprechen den BMW KD-Schaltplänen. Farbabkürzungen BR = Braun RT = Violett WS = Weiß GR =...
