7 Hydraulischer Anschluss

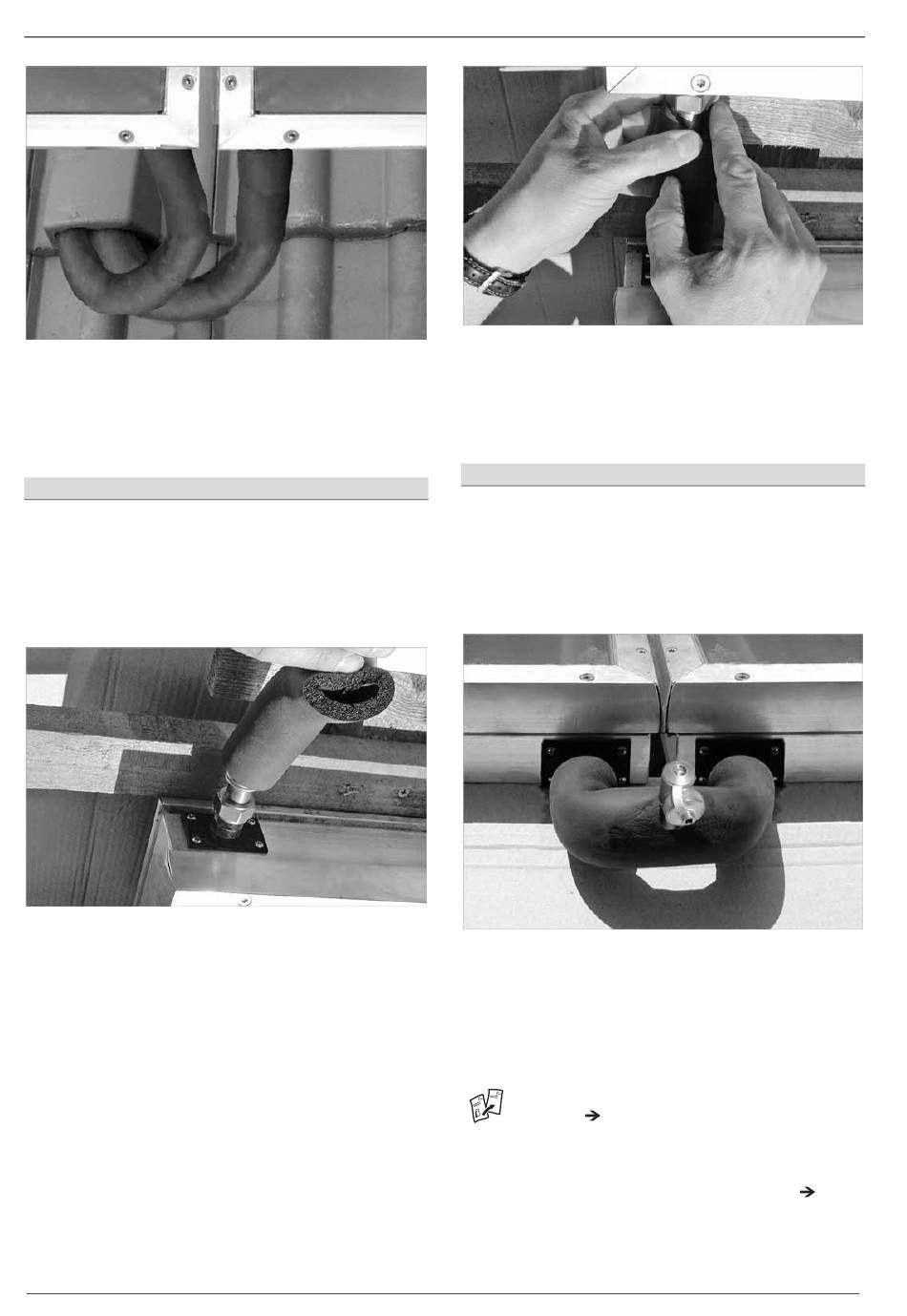

Abb. 69: Flexibler Anschlussrohrsatz mit Isolierung
4. Anschließend alle Solarleitungen hochtemperaturbe-
ständig gemäß EnEV wärmeisolieren (dieser Arbeits-
schritt entfällt bei Verwendung von Solvis-
Schnellmontagerohr).
Kollektoren verbinden
Bei in Reihe geschalten Kollektoren wie folgt vorgehen:
1. Kollektorverbinder VB-F-S/D-UE auf den unteren der
übereinander stehenden Kollektoranschlüsse setzen.
2. Die Klemmringverschraubung handfest anziehen und
mit Maulschlüssel mit maximal einer Umdrehung
festziehen (Gegenhalten).
Abb. 70: VB-F-S/D-UE am unteren Anschluss verschraubt
3. Kollektorverbinder VB-F-S/D-UE auf den oberen Kol-
lektoranschluss setzen.
4. Die Klemmringverschraubung handfest anziehen und
mit Maulschlüssel mit maximal einer Umdrehung
festziehen (Gegenhalten).
48
Abb. 71: VB-F-S/D-UE am oberen Anschluss verschrauben
5. Anschließend alle Solarleitungen hochtemperaturbe-
ständig gemäß EnEV wärmeisolieren (dieser Arbeits-
schritt entfällt bei Verwendung von Solvis-
Schnellmontagerohr).
Kollektoren verbinden
Bei in Reihe geschalten Kollektoren wie folgt vorgehen:
1. Kollektorverbinder VB-F-S/D-N-E auf die nebeneinan-
der stehenden Kollektoranschlüsse setzen.
2. Die Klemmringverschraubung handfest anziehen und
mit Maulschlüssel mit maximal einer Umdrehung
festziehen (Gegenhalten).
Abb. 72: Verbindung Kollektoren nebeneinander
3. Anschließend alle Solarleitungen hochtemperaturbe-
ständig gemäß EnEV wärmeisolieren (dieser Arbeits-
schritt entfällt bei Verwendung von Solvis-
Schnellmontagerohr).
Weitere Arbeiten
Vor der weiteren Montage Druckprobe durchfüh-
ren, siehe Kap. „Inbetriebnahme", Montagean-
leitung Solarwärme-Übergabestation (P39 bis
P42).
Abschließend Kollektorfühler montieren, siehe
„Sensormontage", S. 49.
