Dati tecnici
Tensione d'esercizio: 12 V AC
Corrente d'esercizio: max. 140 mA
Tipo di protezione: IP 54
Temperatura ambiente:
da –20 °C a +55 °C
Dimensioni (mm) Larg. x Alt. x Prof.:
99 x 99 x 27

Funzionamento

Ad ogni digitazione di un tasto viene
emesso un segnale acustico; even­
tuali digitazioni errate vengono indi­
cate da un segnale acustico ripetuto.
Chiamata tramite codice
Sono possibili numeri di chiamata
da 1 a 8 posizioni (1–9999 9999).
Immettere il numero di chiamata
voluto e premere il tasto con il sim­
bolo del campanello.

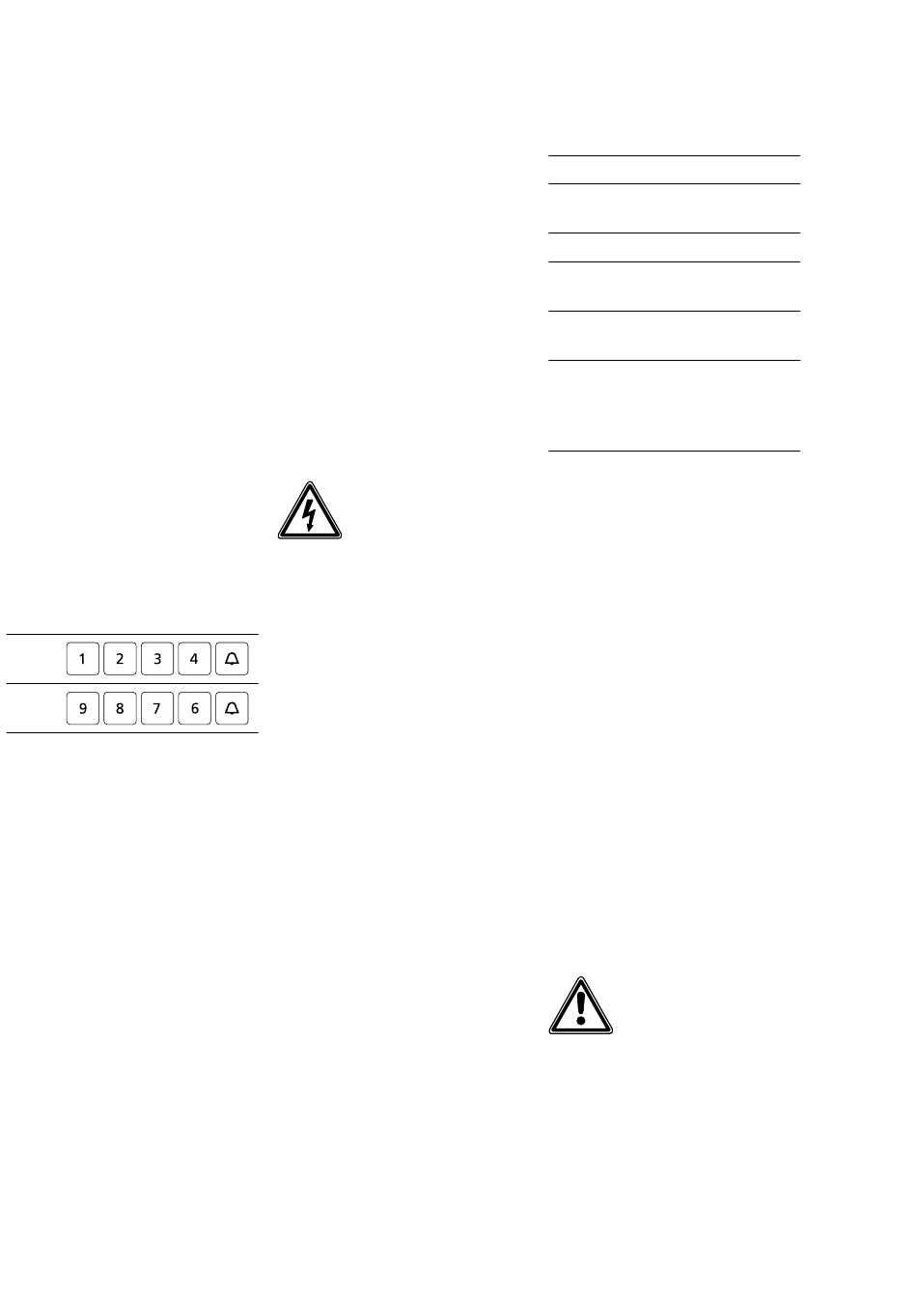

Esempio:
Krause
Schmitt
Azionare funzioni di comando:
Èpossibile un codice da 1 a 8 posi­
zioni (1–9999 9999).
Immettere il numero di codice,
premere il tasto funzione.
Tasto Cancella "C"
Le immissioni possono essere cancel­
late in qualsiasi momento tramite il
tasto Cancella.
Funzione apriporta tramite il
tasto chiave
In casi di necessità, ad esempio
durante degli orari predefiniti, è
possibile aprire la porta direttamente
senza dover immettere un codice.
Questa funzione può essere uti­
lizzata solo con un controller d'in­
gresso EC 602­...
8
Nederlands
Toepassing
Codeslot als invoereenheid voor toe­
gangscontrole en voor het plaatsen
van deuroproepen.
Afhankelijk van de functie­omvang
van de toegangscontrole en van het
spraaksysteem worden voor beheer
en stuurfuncties additionele appa­
raten benodigd.
• LED als statusweergave, alleen bij
Vario (extern potentiaalvrij contact)
• DO­toets voor de directe deurope­
ning via de EC 602­...
• Stuurfuncties (bijv. poort)
Elektrische spanning
Inbouw, montage en onderhouds­
werkzaamheden aan elektrische
apparaten mogen uitsluitend door
een elektro­vakman worden uitge­
voerd.
Reikwijdte
Het in de totale Vario­Bus aange­
legde leidingnet mag 2000 m niet
overschrijden. De sleepweerstand
(heen­ en terugleiding tussen
functie­eenheid en stuureenheid)
mag 20 Ohm niet overschrijden. Bij
0,8 mm aderdoorsnede geeft dat
een reikwijdte van ca. 260 m. De
spanningsverzorging van de Vario
bus componenten geschiedt via een
aparte transformator TR 602­.../
TR 603­...
Het moet zijn veilig gesteld, dat
de verzorgingsspanning bij een
maximaal stroomverbruik op ieder
apparaat op geen moment 9 V AC
onderschrijdt.
Klemmenindeling
bv, cv Verzorgingsspanning
12 V AC
Da, Db Vario­Bus
1, 6 Triggering
Deurluidspreker
E1, E2 Aansluiting externe
deuropenertoets
b, c voor additionele span­
ningsverzorging bij een
groot aantal verlichte
oproeptoetsen
Montage en installatie
1 Adresinstelling
Wanneer in een systeem meerdere
invoer­/leeseenheden van hetzelfde
type (bijv. meerdere COM 611­...
en/of ST 10...) gebruikt worden,
dient op ieder van de invoer­/lees­
eenheden een ander adres te zijn
ingesteld.
• Klep op de achterzijde met behulp
van een schroevendraaier openen.
• Adres op de draaischakelaar
instellen.
De adressen „0" en „9" zijn niet
toegestaan!
2 Aansluitschema vor toegangs-
controle met EC 602-...
De aansluitschema´s voor het
gebruik van het codeslot voor
deuroproepen zijn te vinden in het
systeemhandboek bij het deurcom­
municatiesysteem, dat bij de netvoe­
ding resp. server is meegeleverd.
Bij het codeslot gaat het om een
oppervlak, die afhankelijk van de
gebruikersfrequentie gebruikssporen
vertoont. Dit leidt er toe, dat vaak
gebruikte cijfers optisch te onder­
scheiden zijn van minder vaak
gebruikte cijfers. Wij adviseren
daarom, om de code op regelmatige
tussenpozen te wijzigen. Gebruikt u
a.u.b. andere cijfers.
