La cerradura codificada posee una
superficie que presenta huellas de
uso en función de la frecuencia de
uso de los mismos. Esto hace que los
números de uso frecuente desta­
quen estéticamente de los números
de uso menos frecuente. Por este
motivo, recomendamos cambiar el
código con regularidad. Por favor,
utilice otros números.
Servicio
Si es preciso, está permitido sustituir
completa la unidad funcional.
En las instrucciones de montaje
de la estación de puerta Classic se
incluyen informaciones adicionales
sobre el cambio de los módulos.
Características técnicas
Tensión de servicio: 12 V AC
Intensidad de empleo: máx. 140 mA
Grado de protección: IP 54
Temperatura ambiente:
–20 °C hasta +55 °C
Dimensiones (mm) An x Al x Pr:
99 x 99 x 27
14
Manejo
La pulsación de cada tecla se con­
firma con una señal acústica, acti­
vándose varias veces la señal acús­
tica si se introducen datos erróneos.
Llamada por código
Son posibles números de "llamada"
de 1–8 (1–9999 9999). Introducir
el número de "llamada" deseado
y pulsar la tecla con el símbolo de
campana.

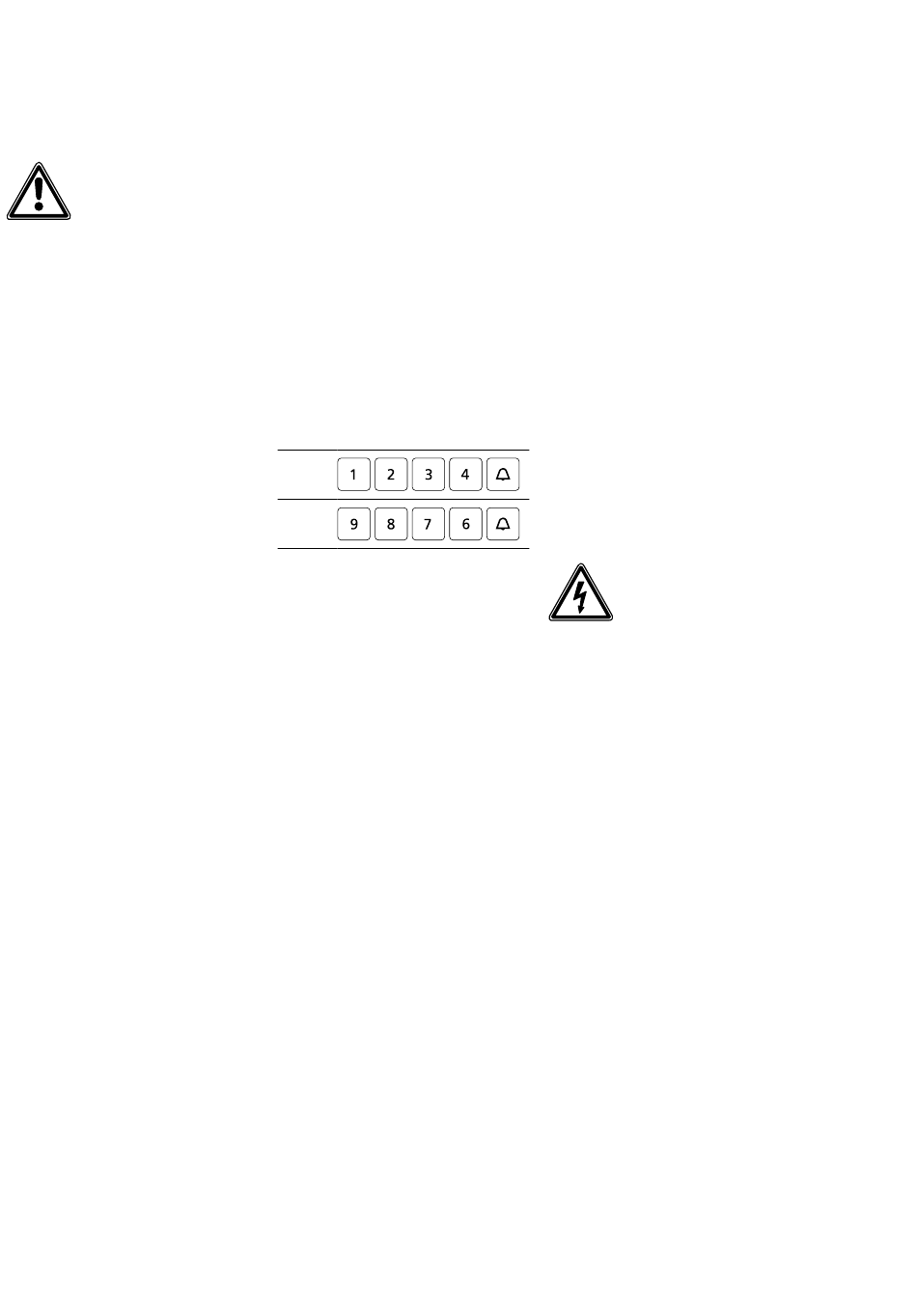

Ejemplo:
Krause
Schmitt
Activarfunciones de control:
Es posible un código de 1–8 cifras
(1–9999 9999).
Introducir el número de código,
pulsar la tecla F.
Tecla de borrar "C"
Los datos introducidos pueden
borrarse en todo momento con la
tecla C.
Función de abrepuertas mediante
la tecla de llave
Si así se desea, por ejemplo, en
determinados momentos, puede
abrirse la puerta directamente sin
introducir ningún código, pulsando
para ello la tecla de llave.
Esta función solo se puede usar
junto con un controlador de entrada
EC 602­...
Polski
Zastosowanie
Zamek szyfrowy jako jednostka
wprowadzania do kontroli dostępu
i powodowania wywołań domofo­
nowych.
W zależności od zakresu funkcji
kontroli dostępu i systemu domo­
fonowego do zarządzania i funkcji
sterowania potrzebne są dodatkowe
urządzenia.
• LED jako wskaźnik stanu, tylko w
przypadku Vario (zewnętrzny styk
bezpotencjałowy)
• przycisk Tö do bezpośredniego
otwierania drzwi przez sterownik
wejścia EC 602­...
• funkcje sterujące (np. brama rolo­
wana)
Napięcie elektryczne
Wbudowanie, montaż i prace serwi­
sowe na urządzeniach elektrycznych
może wykonywać jedynie upraw­
niony elektryk.
Zasięg
Sieć przewodów ułożona przy
wykonywaniu magistrali Vario nie
powinna przekraczać 2000 m.
Rezystancja pętli (przewód dopro­
wadzający i powracający pomiędzy
modułem funkcyjnym i jednostką
sterującą) nie może przekroczyć
20 omów. Przy przekroju żyły
0,8 mm daje to zasięg około 260 m.
Zasilanie napięciem składników
magistrali Vario­Bus odbywa się za
pomocą osobnego transformatora
TR 602­.../TR 603­...
Należy zapewnić, żeby napięcie
zasilające na każdym urządzeniu
przy maksymalnym poborze prądu
w żadnym momencie nie spadło
poniżej 9 V AC.
