Betjening
For hver trykaktivering kvitteres der
med en signaltone, fejltryk efter
følges af en gentagen signaltone.
Opkald pr. kode
På Mulighed for 1 til 8cifrede
opkaldsnumre (1–9999 9999).
Indtast opkaldsnummeret og tryk på
tasten med klokkesymbolet.

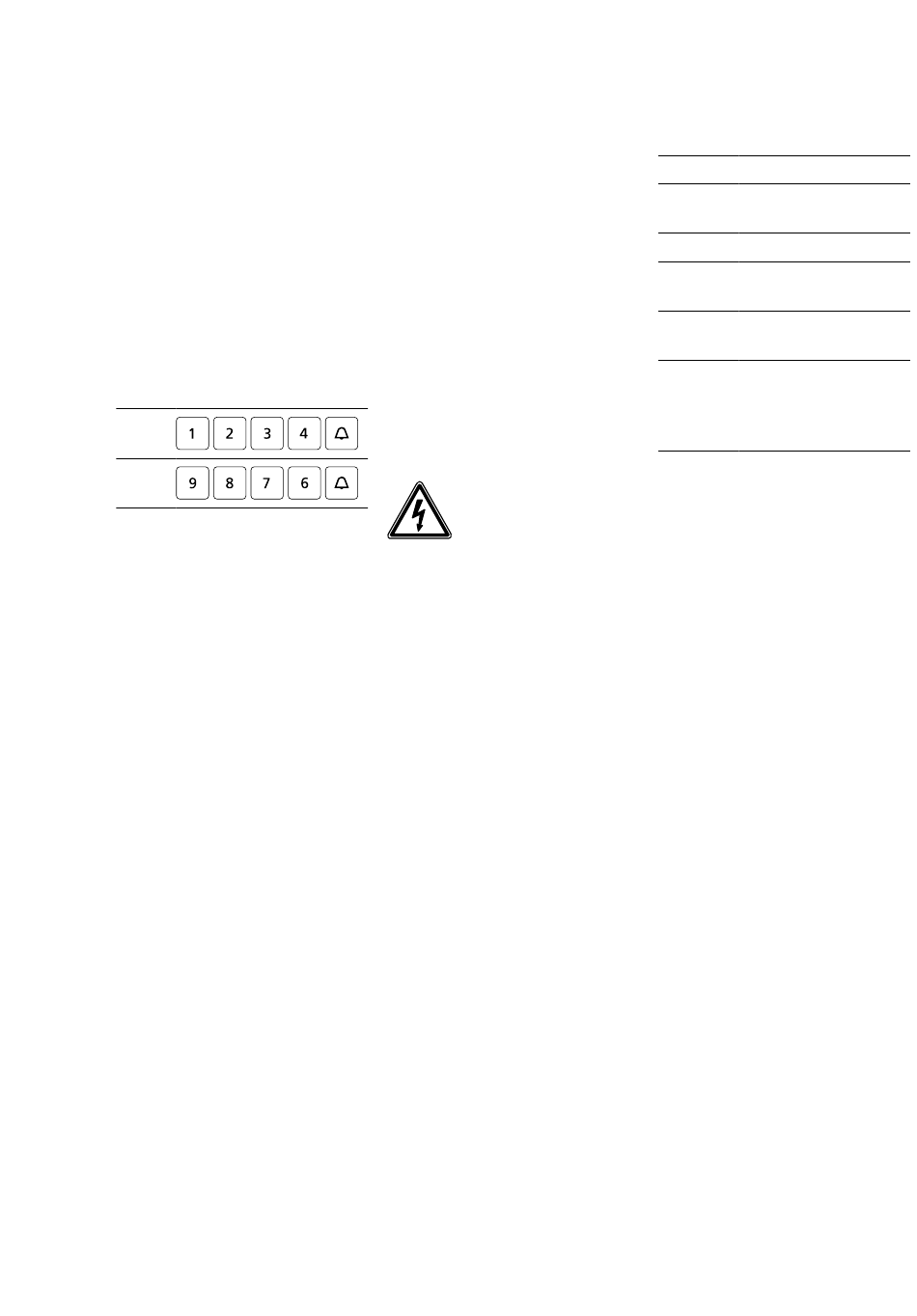

Eksempel:
Krause
Schmitt
Aktivering af styrefunktioner:
Mulighed for 1 til 8cifrede koder
(1–9999 9999)
Indtast kodenummer,
tryk på F-tasten.
Slettetaste "C"
Indtastninger kan til enhver tid
slettes med Ctasten.
Døråbnerfunktion via nøgleta-
sten
Efter behov kan dørene, f.eks. på
bestemte tidspunkter, åbnes direkte
uden indtastning af kode ved at
trykke på nøgletasten.
Denne funktion kan kun benyttes
sammen med en indgangscontroller
EC 602...
Svenska
Användning
Kodlås som inmatningsenhet för
passerkontrollen och för att sända
dörranrop.
Oberoende av passerkontrollens
funktionsomfång och talsystemet,
behövs ytterligare apparater för för
valtningen och styrfunktionerna.
• LED som statusindikering, bara
med Vario (extern potentialfri kon
takt)
• Dörröppningsknapp för att öppna
dörren direkt via EC 602...
• Styrfunktioner (t.ex. rullport)
Elektrisk spänning
Installation, montering och servicear
beten på elektriska apparater får
utföras endast av behörig eltekniker.
Räckvidd
Ledningsnätet som har dragits i
Variobussen får totalt inte överstiga
2000 m. Slingmotståndet (matnings
och returledning mellan funktionsen
heten och styrenheten) får inte över
stiga 20 ohm. Vid en ledardiameter
på 0,8 mm blir räckvidden cirka
260 m. Variobusskomponenternas
spänningsförsörjning sker via en
separat transformator TR 602.../
TR 603...
Det måste säkerställas, att vid en
maximal strömförbrukning försörj
ningsspänningen inte vid något till
fälle på något aggregat underskrider
9 V AC.
Klämtilldelning
bv, cv
Försörjningsspänning
12 V AC
Da, Db
Variobuss
1, 6
Triggning Dörrhögtalar
E1, E2
Anslutning extern dörr
öppningsknapp
b, c
för den extra spännings
försörjningen vid stort
antal belysta anrops
knappar
Montering och installation
1 Adressinställning
När flera inmatnings/läsenheter av
samma typ (t.ex. flera COM 611...
och/eller ST 10...) ska användas i
ett system, måste varje inmatnings/
läsenhet programmeras med en
egen adress.
• Öppna locket på baksida med
hjälp av en skruvmejsel.
• Ställ in adressen med vridomkopp
laren.
Adresserna "0" och "9" är inte till
låtna!
2 Anslutningsschema passerkontroll
met EC 602-...
Anslutningsschemana för att
använda kodlåset för dörranrop finns
i dörrkommunikationssystemets
systemhandbok, som har bifogats
nätaggregatet alt. servern.
11
