YMC Europe GmbH

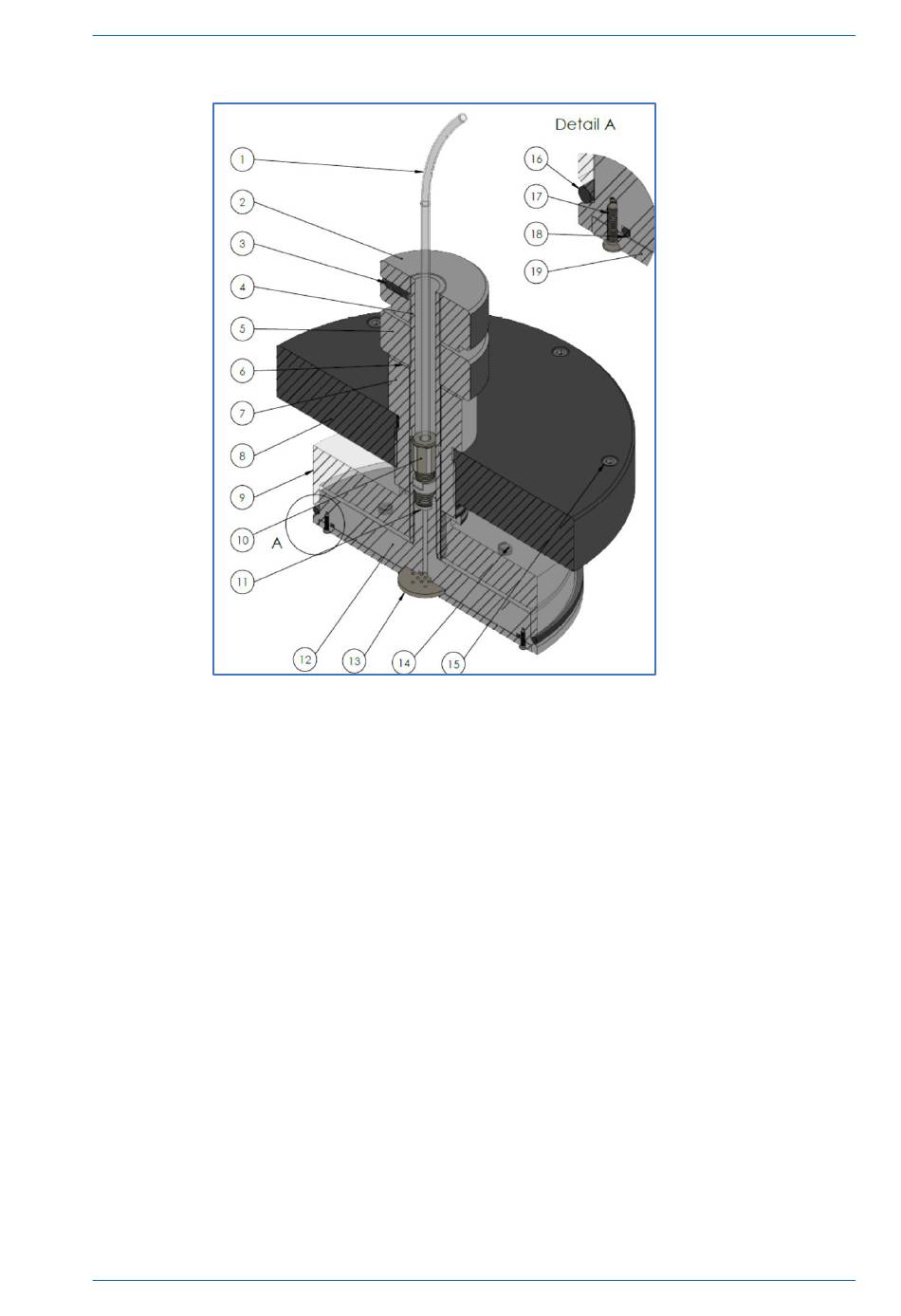

3.4.3
1 Schlauch
2 Anschlussmutter Innenspindel
3 Gewindestift
4 Innenspindel (FE)
5 Zugmutter
6 Teflonscheibe
7 Außenspindel (FE)
8 Abschlussplatte (FE)
9 Druckstück
10 Einschrauber
Das fixe Endstück besteht aus einer Abschlussplatte und einem Stempel. Der Stempel
besteht aus dem Druckstück, Innen- und Außenspindel, dem Kolben, der Fritte und
dem O-Ring. Ein Schlauch geht durch die Innenspindel zum Kolben. Durch Drehen
der Zugmutter wird der O-Ring gequetscht oder entspannt und somit angezogen oder
gelöst. Die Abschlussplatte (FE) ist durch die Zylinderschrauben mit der
Säulenscheibe (FE) verbunden.
YMC Pilot
Niederdruck-Chromatographie-Säule
Fixes Endstück
Spezifikationen und Übersicht
11 Dichtscheibe
12 Kolben
13 Verteilerplatte
14 Feder
15 Zylinderschraube
16 O-Ring Kolben
17 Senkschraube
18 O-Ring Fritte
19 Fritte
17 / 47
