YMC Europe GmbH
Das bewegliche Endstück besteht aus einer Abschlussplatte und einem Stempel. Der
Stempel besteht aus dem Druckstück, Innen- und Außenspindel, dem Kolben, der
Fritte und dem O-Ring. Ein Schlauch geht durch die Innenspindel zum Kolben. Über
die Griffstangen an der Abschlussplatte kann der Stempel nach oben und unten
bewegt werden, sofern der O-Ring angezogen ist. Durch Drehen der Zugmutter wird
der O-Ring gequetscht oder entspannt und somit angezogen oder gelöst. Die
Abschlussplatte (BE) ist durch die Zylinderschrauben mit der Säulenscheibe (BE)
verbunden.
3.4.2
7
2
2
1 Druckstück
2 O-Ring Kolben
3 Kolben
4 O-Ring Fritte

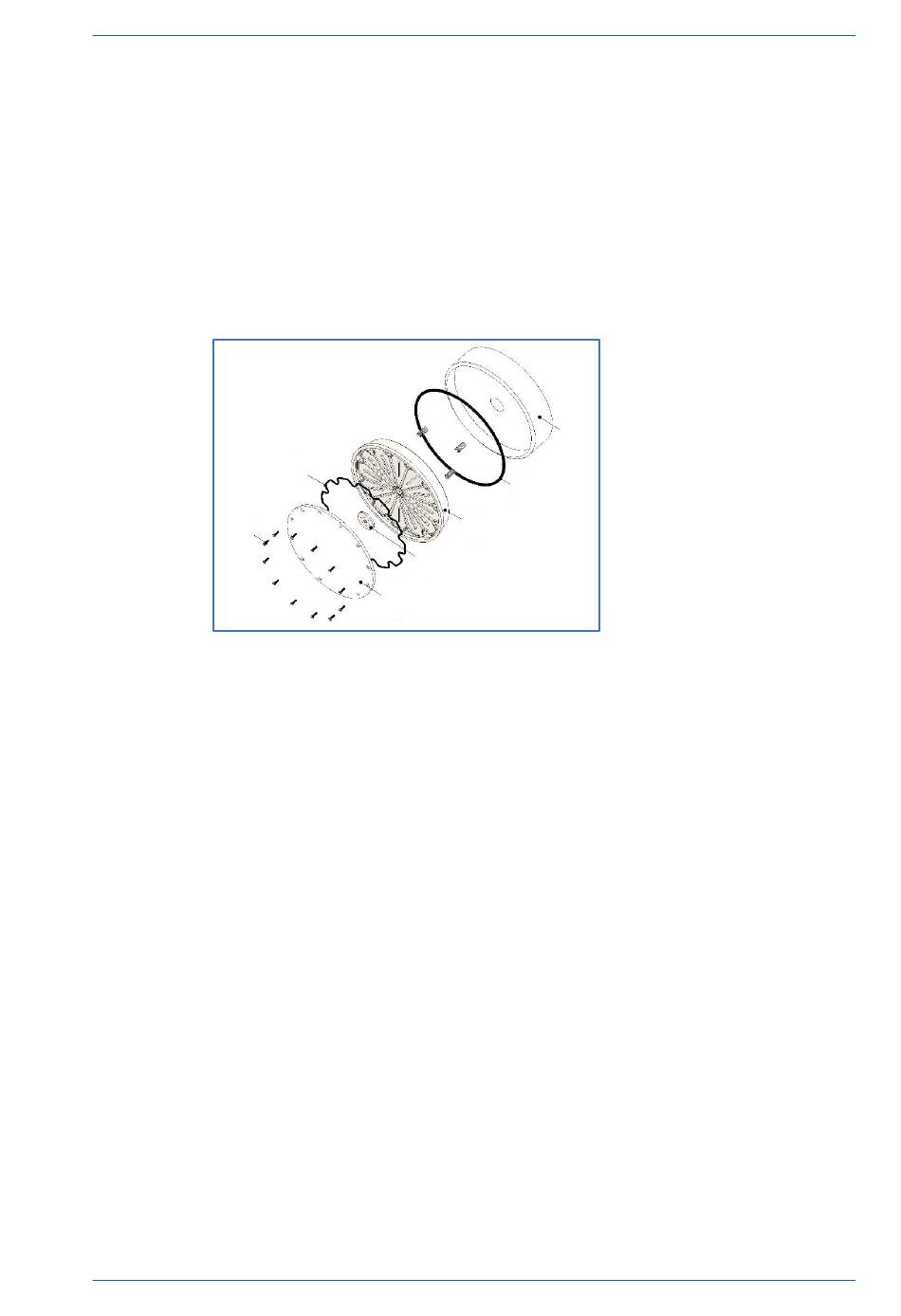

Der Stempel ist vorne beim beweglichen und fixen Endstück identisch aufgebaut. Der
vordere Teil des Stempels besteht aus dem Kolben (3) und dem Druckstück (1), wel-
ches auf Federn gelagert auf dem Kolben liegt. Im Kolben sitzt die Fritte (6), welche
über Senkschrauben fixiert wird. Unterhalb der Fritte sitzt der O-Ring Fritte zur Ab-
dichtung. Der O-Ring Kolben liegt zwischen Kolben und Druckstück.
YMC Pilot
Niederdruck-Chromatographie-Säule
Stempel vorne
4
2
2
5
2
6
2
2
2
1
2
3
5 Verteilerplatte
6 Fritte
7 Senkschraube
Spezifikationen und Übersicht
16 / 47
