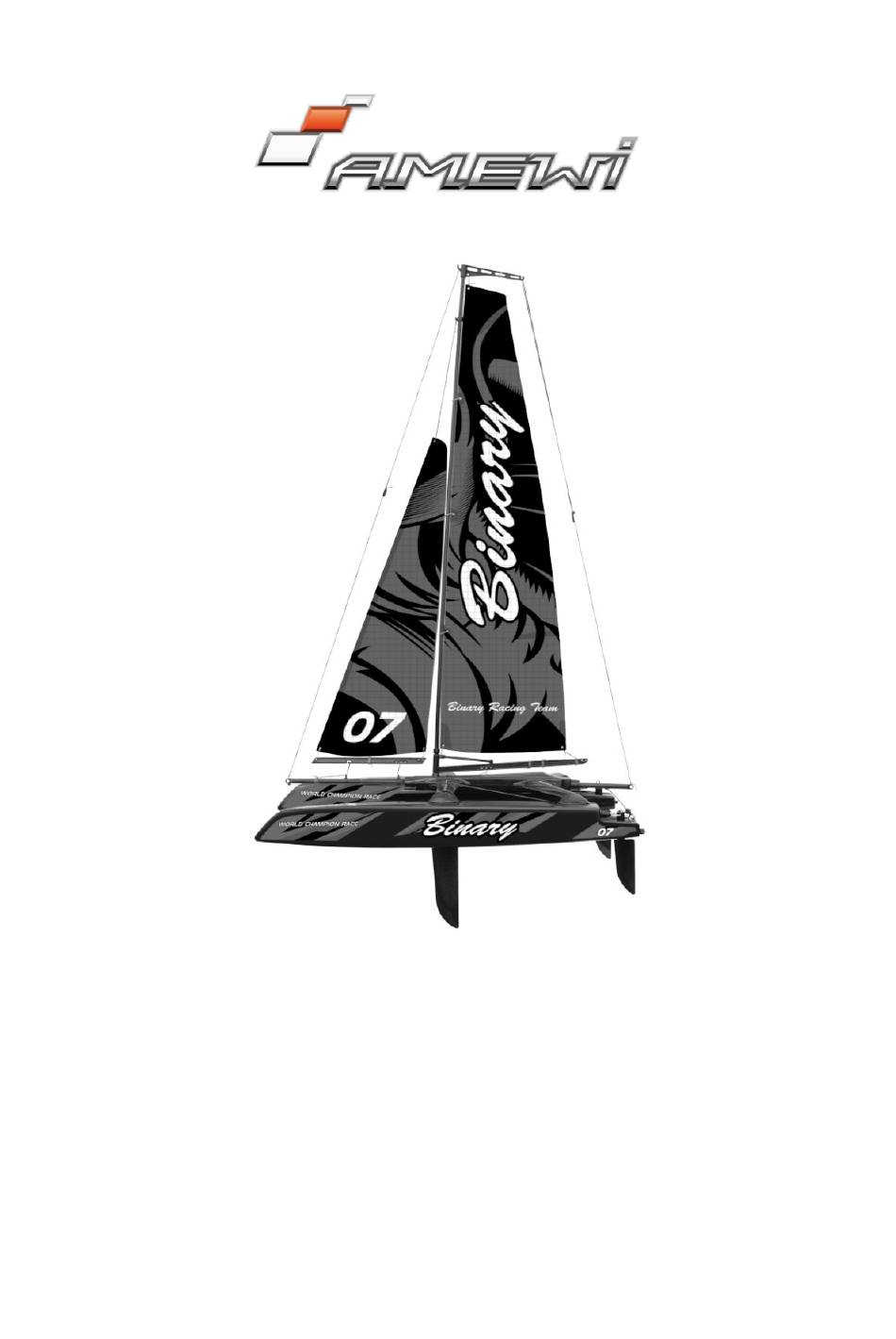

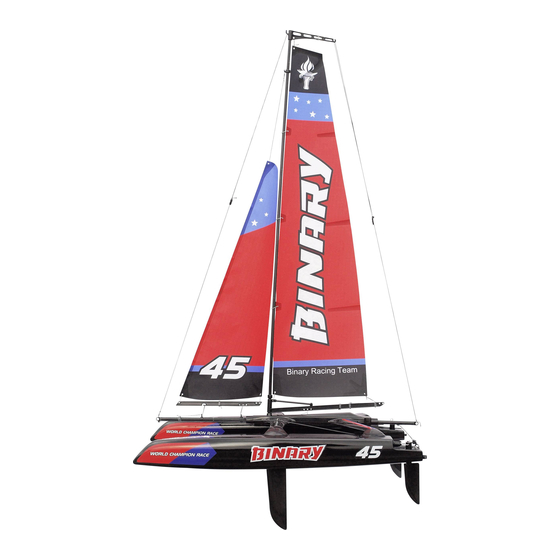

- Seite 1 RACING SEGEL YACHT BINARY V2 BEDIENUNGSANLEITUNG / MANUAL...
- Seite 3 BEDIENUNGSANLEITUNG/MANUAL BINARY V2 Herzlich willkommen bei AMEWI AMEWI TRADE e.K. ist ein junges, international tätiges Import- und Großhandelsunternehmen im Bereich RC Modellbau und Spielwaren, mit Sitz in Borchen bei Paderborn. Unsere Produktpalette beinhaltet über 10.000 Artikel. Dazu gehören vor allem ferngesteuerte Auto-, Hubschrauber-, Boots- und Panzermodelle sowie ein reichhaltiges Zubehör und alle erforderlichen Ersatzteile.
-
Seite 4: Hinweise Zur Konformität
Dieses Modell wurde nach derzeit aktuellem Stand der Technik gefertigt. Das Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die CE-Konformität wurde nachgewiesen. Die Firma Amewi Trade e.K. erklärt hiermit, dass dieses Produkt den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU (RED) entspricht. -
Seite 5: Entsorgungshinweise
BEDIENUNGSANLEITUNG/MANUAL BINARY V2 ENTSORGUNGSHINWEISE Die Firma Amewi Trade e.K. ist unter der WEEE Reg. Nr. DE93834722 bei der Stiftung EAR angemeldet und recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften. -
Seite 6: Über Unangemessene Verwendung Des Produkts
BEDIENUNGSANLEITUNG/MANUAL BINARY V2 VIELEN DANK Vielen Dank für den Kauf des Binary V2 Segelkatamarans. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für spätere Fragen auf. WARNUNG Dieses Modell ist kein Spielzeug. Es besteht aus vielen Kleinteilen und ist nicht geeignet für Kinder unter 14 Jahren. -
Seite 7: Vorsichtsmaßnahmen
BEDIENUNGSANLEITUNG/MANUAL BINARY V2 VORSICHTSMAßNAHMEN Bitte lesen Sie die folgenden Sicherheitsinformationen, bevor Sie das Modell benutzen. Bitte nutzen Sie das Modell nicht bei Regen, Schnee oder Gewitter. Wenn Flüssigkeit in die Elektronik eindringt, kann diese • irreparabel beschädigt werden. Bitte nutzen Sie das Modell nicht in einer Umgebung, die Sie nicht einsehen können. -
Seite 8: Spezifikationen
BEDIENUNGSANLEITUNG/MANUAL BINARY V2 SPEZIFIKATIONEN Gesamtlänge: 400mm Breite: 255mm Masthöhe: 565mm Gesamthöhe: 710mm RTR Gewicht: 360g Größe Focksegel: 2,6dm² Größe Hauptsegel: 5,3dm² Gesamtgröße Segel: 7,9dm² Rumpfmaterial: ABS Kunststoff INHALT 2x PVC-Abdeckung Abnehmbare Kiele 2,4GHz 2-Kanal BINARY Katamaran-Rumpf Fernsteuerung mit vorinstallierten Servos, Segel, Mast und Ausleger Empfänger, Batterie-Box... - Seite 9 BEDIENUNGSANLEITUNG/MANUAL BINARY V2 GRUNDLEGENDE BOOTS TERMINOLOGIE Bug (Bow): Die Vorderseite des Bootes Heck (Stern): Die Rückseite des Bootes Backbord (Port): Die linke Seite des Bootes vom Heck aus gesehen Steuerbord (Starboard): Die rechte Seite des Bootes vom Heck aus gesehen Rumpf (Hull): Der Schiffskörper...
- Seite 10 BEDIENUNGSANLEITUNG/MANUAL BINARY V2 FERNSTEUERUNG Montieren Sie die Steuerhebel gemäß der Abbildung. Batterien einlegen: Verwenden Sie bitte neue AA Mignon Batterien für den Sender. 1. Stellen Sie sicher, dass der Power-Schalter auf Aus steht. 2. Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernsteuerung.
- Seite 11 BEDIENUNGSANLEITUNG/MANUAL BINARY V2 MONTAGE DES BOOTSSTÄNDERS 1. Bauen Sie die beiden Seitenteile gemäß der Abbildung auf. 2. Montieren Sie die beiden Rohre zwischen die Seitenteile. 3. Bringen Sie die vier EVA Teile wie gezeigt auf den Bootsständer auf. Diese schützen den Rumpf vor Kratzern während der Wartung und Lagerung.
- Seite 12 BEDIENUNGSANLEITUNG/MANUAL BINARY V2 2. Stellen Sie das Boot für den nächsten Schritt auf den Bootsständer. 3. Nehmen Sie die Segel & Masten (vorinstalliert) aus der Box. TAKELAGE 1. Montieren Sie den Mast wie gezeigt auf dem Holm. 2. Verwenden Sie die Schnur am hinteren Ende des Mittelholms, um sie am Haken des oberen Auslegers zu befestigen 3.
- Seite 13 BEDIENUNGSANLEITUNG/MANUAL BINARY V2 5. Es gibt eine Schnurschlaufe, die am Silikonring am Mittelholm befestigt ist. Verwenden Sie diese Schnurschlaufe, um den Haken unter dem Fockbaum (Ausleger des Vorsegels) zu befestigen. Stellen Sie den Silikonring ein, um die Schnur straff zu ziehen.
-
Seite 14: Batterien Für Empfänger Einlegen
BEDIENUNGSANLEITUNG/MANUAL BINARY V2 8. Stellen Sie den Silikonring B & C am Großbaum ein, um den Radius des Großsegels wie gezeigt einzustellen. BATTERIEN FÜR EMPFÄNGER EINLEGEN Stellen Sie sicher, dass die Fernsteuerung eingeschaltet ist, bevor Sie die Batterien für den Empfänger einlegen. -
Seite 15: Sender Und Empfänger Binden
BEDIENUNGSANLEITUNG/MANUAL BINARY V2 SENDER UND EMPFÄNGER BINDEN Im Auslieferungszustand sind Sender und Empfänger bereits gebunden. Sollte die Fernsteuerung nicht mit dem Empfänger gebunden sein, gehen Sie bitte wie folgt vor: 1. Stellen Sie den Segelkontrollhebel (linken Hebel) in die unterste Position, schalten Sie dann die Fernsteuerung ein. - Seite 16 BEDIENUNGSANLEITUNG/MANUAL BINARY V2 6. Stellen Sie den Silikonring am Mittelholm ein, um den Fockausleger straff zu ziehen.
-
Seite 17: Die Binary Segeln
BEDIENUNGSANLEITUNG/MANUAL BINARY V2 Drücken Sie den Segelsteuerknüppel auf die unterste Position. Dies bewirkt, dass das Windenservo das Fockbaumseil und das Großbaumseil straffzieht. 8. Stellen Sie die Position des Silikonrings am Großbaum so ein, dass der Großbaum auf der Mittellinie des Auslegers liegt, wenn das Windenservo das Großbaumseil straffzieht. - Seite 18 BEDIENUNGSANLEITUNG/MANUAL BINARY V2 Wind SEITLICH ZUM WIND Segel: beide in 45° Position Ruder: in der Mittelstellung EIN VIERTEL LEE BEIDREHEN Segel: beide etwas weiter herauslassen Segel: beide herauslassen, Ruder: nach links solange sie nicht schlagen Ruder: nach links KREUZEN - BEIHOLEN...
