Inhaltszusammenfassung für Amewi FOCUS V2

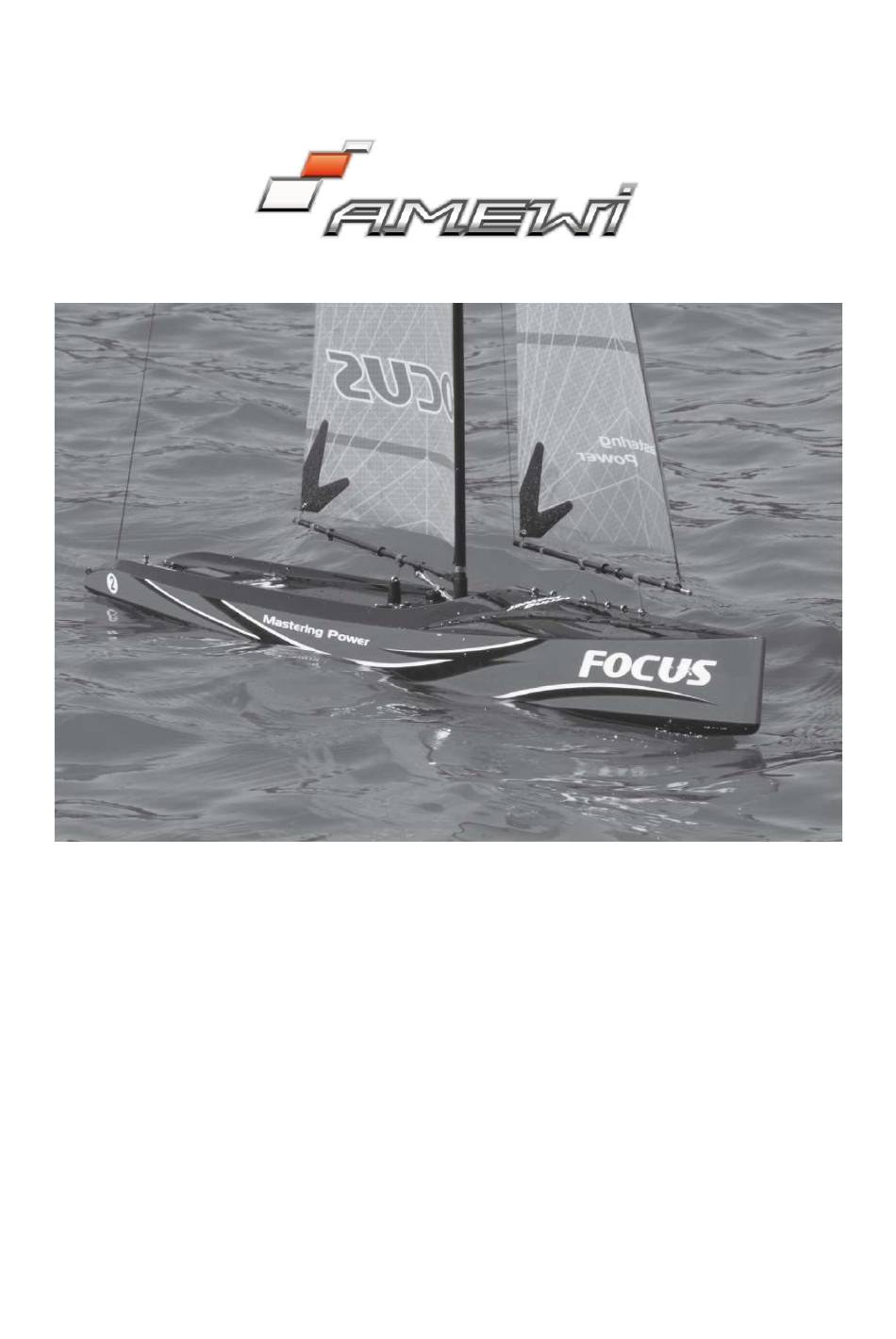

- Seite 1 RACING SEGEL YACHT FOCUS V2 BEDIENUNGSANLEITUNG...
- Seite 3 BEDIENUNGSANLEITUNG FOCUS V2 Herzlich willkommen bei AMEWI AMEWI TRADE e.K. ist ein junges, international tätiges Import- und Großhandelsunternehmen im Bereich RC Modellbau und Spielwaren, mit Sitz in Borchen bei Paderborn. Unsere Produktpalette beinhaltet über 10.000 Artikel. Dazu gehören vor allem ferngesteuerte Auto-, Hubschrauber-, Boots- und Panzermodelle sowie ein reichhaltiges Zubehör und alle erforderlichen Ersatzteile.
-
Seite 4: Hinweise Zur Konformität
Dieses Modell wurde nach derzeit aktuellem Stand der Technik gefertigt. Das Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die CE-Konformität wurde nachgewiesen. Die Firma Amewi Trade e.K. erklärt hiermit, dass dieses Produkt den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU (RED) entspricht. -
Seite 5: Entsorgungshinweise
BEDIENUNGSANLEITUNG FOCUS V2 ENTSORGUNGSHINWEISE Die Firma Amewi Trade e.K. ist unter der WEEE Reg. Nr. DE93834722 bei der Stiftung EAR angemeldet und recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften. -
Seite 6: Über Unangemessene Verwendung Des Produkts
BEDIENUNGSANLEITUNG FOCUS V2 VIELEN DANK Vielen Dank für den Kauf Focus V2 Segel Yacht. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für spätere Fragen auf. WARNUNG Dieses Modell ist kein Spielzeug. Es besteht aus vielen Kleinteilen und ist nicht geeignet für Kinder unter 14 Jahren. -
Seite 7: Vorsichtsmaßnahmen
BEDIENUNGSANLEITUNG FOCUS V2 VORSICHTSMAßNAHMEN Bitte lesen Sie die folgenden Sicherheitsinformationen, bevor Sie das Modell benutzen. Bitte nutzen Sie das Modell nicht bei Regen, Schnee oder Gewitter. Wenn Flüssigkeit in die Elektronik eindringt, kann diese • irreparabel beschädigt werden. Bitte nutzen Sie das Modell nicht in einer Umgebung, die Sie nicht einsehen können. -
Seite 8: Spezifikationen
BEDIENUNGSANLEITUNG FOCUS V2 SPEZIFIKATIONEN Gesamtlänge: 995mm Breite: 170mm Masthöhe: 1578mm Gesamthöhe: 2046mm RTR Gewicht: 3450g Größe Focksegel: 15,88dm² Größe Hauptsegel: 36,85dm² Gesamtgröße Segel: 52,73dm² Rumpfmaterial: ABS Kunststoff Mast und Auslegermaterial: Carbon... -
Seite 9: Erforderlich Zur Fertigstellung
BEDIENUNGSANLEITUNG FOCUS V2 INHALT Rumpf mit Windenservo, Ruderservo, Batteriebox 2,4GHz 4-Kanal Sender Vor- und Hauptsegel & Empfänger (vorinstalliert) Hauptmast Ausleger Kurzer Mast Hauptausleger Befestigungsrohr für den Mast Oberer Carbon Ausleger Hauptausleger EVA Streifen für Bootsständer Schrauben für Bootsständer Ruder Ruder Arm... - Seite 10 BEDIENUNGSANLEITUNG FOCUS V2 GRUNDLEGENDE BOOTS TERMINOLOGIE Bug (Bow): Die Vorderseite des Bootes Heck (Stern): Die Rückseite des Bootes Backbord (Port): Die linke Seite des Bootes vom Heck aus gesehen Steuerbord (Starboard): Die rechte Seite des Bootes vom Heck aus gesehen Rumpf (Hull): Der Schiffskörper...
- Seite 11 BEDIENUNGSANLEITUNG FOCUS V2 MONTAGE DES BOOTSSTÄNDERS 1. Drehen Sie die Schrauben mit dem 2,5mm Innensechskantschlüssel in die Seitenteile des Bootsständers. 2. Stecken Sie den Bootsständer, wie auf den Bildern 2 – 6 gezeigt. 3. Befestigen Sie die EVA Streifen auf dem Rumpfträger, wie auf den Bildern 7 und 8 gezeigt. Dies dient dazu den Rumpf während...
-
Seite 12: Kiel, Balasst & Ruder Montieren
BEDIENUNGSANLEITUNG FOCUS V2 KIEL, BALASST & RUDER MONTIEREN Metallring Gummiring 1. Befestigen Sie den Ballast mit der M6 Schraube am Kiel (Bild 1). 2. Schieben Sie den Gummiring über die Oberseite des Kiels (Bild 2). Befestigen Sie anschließend den Kiel mit dem Metallring und einer M6 Schraube am Rumpf (Bild 3). - Seite 13 BEDIENUNGSANLEITUNG FOCUS V2 5. Schieben Sie den kurzen Mast mit einem Befestigungsrohr in den Hauptmast. Schneiden Sie jetzt 2300mm vom Dyneema Schnur ab und befestigen diese an der Öse des oberen Auslegers. Fädeln Sie das andere Ende der Schnur in der richtigen Reihenfolge durch die beiden Löcher der Stell-Öse, durch die Heck-Öse und befestigen Sie die Schnur.
- Seite 14 BEDIENUNGSANLEITUNG FOCUS V2...
-
Seite 15: Vorsegel (Fock) Auftakeln
BEDIENUNGSANLEITUNG FOCUS V2 VORSEGEL (FOCK) AUFTAKELN Band-Öse Band-Öse Gummiring SR5 SR6 SR2 SR3 10mm 70mm 110mm 150mm 290mm 1. Befestigen Sie die Silikonringe (SR) am Vorsegelausleger wie gezeigt. 2. Verwenden Sie die Vorstag Schnur an der unteren linken Ecke des Focksegels, um eine Schlaufe zu binden, und legen Sie dann die Schlaufe um den Schaft des Fockgewichts. - Seite 16 BEDIENUNGSANLEITUNG FOCUS V2 Decksauge 4 Decksauge 2 Decksauge 6 Decksauge 1 Decksauge 5 Decksauge 7 Decksauge 8 Decksauge 3...
- Seite 17 BEDIENUNGSANLEITUNG FOCUS V2 Vorstag-Beschlag und Clip Fock Schnur Vorstag Seil 25 – 30mm SR2 SR3 SR5 SR6 3 – 5mm...
-
Seite 18: Mast, Fock- Und Hauptsegel Einstellungen
BEDIENUNGSANLEITUNG FOCUS V2 MAST, FOCK- UND HAUPTSEGEL EINSTELLUNGEN 1. Die Masthalterung ist mit der Finnenbox vormontiert und werkseitig voreingestellt, wie auf dem Bild gezeigt. Diese Einstellung stellt sicher, dass die Mastspitze bei einem Standard-Rigg-Setup etwa 40 mm von der vertikalen Linie zurückversetzt ist, wenn das Achterstag und das Vorstagseil straffgezogen sind. -
Seite 19: Takelung Von Haupt- Und Vorsegelbaum
BEDIENUNGSANLEITUNG FOCUS V2 HINWEIS: Wenn die Fernsteuerung mit dem Empfänger gebunden ist, stellt sich das Ruder Servo automatisch in die Neutralstellung. Wenn das Servo nicht in der Mitte steht, können Sie es über die Trimmung auf die Mittelstellung einstellen. TAKELUNG VON HAUPT- UND VORSEGELBAUM 1. - Seite 20 BEDIENUNGSANLEITUNG FOCUS V2 Befestigungsöse Befestigungsöse Stell-Öse Metallring Deckauge Clip Metallring Deckauge Deckauge 8 3. Schneiden Sie ein ca. 700mm langes Stück der Dyneema Schnur ab, binden Sie eine Schlaufe am Ende und befestigen dieses wie gezeigt im Clip. Das andere Ende fädeln Sie durch die Deckaugen 8, 7 und 6. Dann durch durch die Befestigungsöse am Ausleger zwischen SR4 und SR5.
- Seite 21 BEDIENUNGSANLEITUNG FOCUS V2 Schalten Sie die Fernsteuerung und den Empfänger über den Schalter ein. Sobald die LED am Sender blinkt, drücken Sie den linken Hebel von unten nach oben und wieder zurück. Sobald die LED dauerhaft leuchtet, ist die Verbindung hergestellt.
-
Seite 22: Sender Und Empfänger
BEDIENUNGSANLEITUNG FOCUS V2 SENDER UND EMPFÄNGER Kontrollleuchte Segelkontrolle Max. Ein-/Aus Schalter Ruder Ruder links rechts Segelkontrolle Min. Trimmung Segelkontrolle Ruder Trimmung Mischer Ladebuchse Segelservo DC6V Max. 100mA Umkehrschalter Ruder Umkehrschalter Ruder Dual Rate Kontrollleuchte Ein-/Aus Schalter Segelkontrolle Max. Ruder Ruder... -
Seite 23: Laden Von Akkus
BEDIENUNGSANLEITUNG FOCUS V2 MODE DES SENDERS ÄNDERN Standardmäßig wird der Sender in MODE 2 geliefert. Falls erforderlich, können Sie diesen mit ein paar einfachen Schritten auf MODE 1 umbauen. Befolgen Sie dazu die nachfolgenden Schritte. SCHRITT 2 SCHRITT 3 SCHRITT 1 Schritt 1: Öffnen Sie die Batteriefachabdeckung und schieben Sie den MODE Knopf auf MODE 1. -
Seite 24: Binden Von Fernsteuerung Und Empfänger
Dies bedeutet, die Verbindung wurde erfolgreich hergestellt. VORBEREITUNG ZUM SEGELN Bitte beachten Sie nachfolgende Punkte, bevor Sie die Focus V2 segeln: 1. Schalten Sie immer zuerst die Fernsteuerung ein, dann das Modell. Wenn Sie mit dem Segeln fertig sind, in umgekehrter Reihenfolge: zuerst das Modell, dann die Fernsteuerung ausschalten. - Seite 25 Verständnis für die Kunst des Segelns zu erlangen. Während Sie segeln lernen, ist es eine gute Idee, so viel Segelterminologie wie möglich aufzuschnappen. Dies wird es Ihnen erleichtern, einige Aspekte zu verstehen. Wie man die Focus V2 segelt Wind...
- Seite 26 BEDIENUNGSANLEITUNG FOCUS V2 SEITLICH ZUM WIND Segel: beide in 45° Position Ruder: in der Mittelstellung EIN VIERTEL LEE BEIDREHEN Segel: beide etwas weiter herauslassen Segel: beide herauslassen, Ruder: nach links solange sie nicht schlagen Ruder: nach links KREUZEN - BEIHOLEN...
