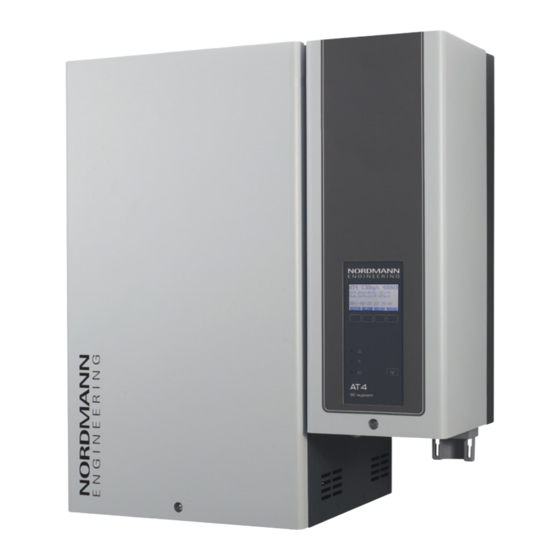

- Seite 1 Nordmann AT4 D Dampferzeuger BETRIEBSANLEITUNG 2559431-A DE 1801...
-
Seite 2: Wir Danken Ihnen, Dass Sie Nordmann Gewählt Haben
Serienummer: Eigentumsrechte Dieses Dokument und die darin enthaltenen Informationen sind Eigentum von Nordmann Engineering AG. Die Weitergabe und Vervielfältigung der Anleitung (auch auszugsweise) sowie die Verwertung und Weitergabe ihres Inhaltes an Dritte sind ohne schriftliche Genehmigung des Herstellers nicht gestattet. Zuwiderhandlungen sind strafbar und verpflichten zu Schadenersatz. -
Seite 3: Inhaltsverzeichnis
Entsorgung/Recycling 5.3.3.10 Integralzeit für den internen PI-Regler festlegen 5.3.3.11 Quasi Ein/Aus-Regelung konfigurieren Produktspezifikationen 5.3.3.12 Maximale Türöffnungszeit festlegen Technische Daten 5.3.4 Zylindertyp festlegen Elektroschema Nordmann AT4 D 5.3.5 SC-System konfigurieren 5.3.5.1 SC-System ein-/ausschalten 5.3.5.2 Laufzeit der SC-Pumpe festlegen 5.3.6 Leistungsbegrenzung einstellen 5.3.7... -
Seite 4: Einleitung
Einleitung Ganz zu Beginn! Wir danken Ihnen, dass Sie sich für den Dampferzeuger Nordmann AT4 D entschieden haben. Die Dampferzeuger Nordmann AT4 D sind nach dem heutigen Stand der Technik und den anerkann ten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemässer Verwendung des Dampferzeugers Nordmann AT4 D, Gefahren für den Anwender und/oder Dritte entstehen... -
Seite 5: Symbolerklärung
Symbolerklärung VORSICHT! Das Signalwort “VORSICHT” kennzeichnet Hinweise in dieser Dokumenta- tion, deren Miss achtung eine Beschädigung und/oder eine Fehlfunktion des Gerätes oder anderer Sachwerte zur Folge haben können. WARNUNG! Das Signalwort “WARNUNG” zusammen mit dem allgemeinen Gefah- rensymbol kennzeichnet Sicherheits - und Gefahrenhinweise in dieser Dokumentation, deren Miss achtung Verletzungen von Personen zur Folge haben können. -
Seite 6: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Allgemeines Jede Person, die mit Arbeiten am Nordmann AT4 D beauftragt ist, muss die Betriebsanleitung vor Beginn der Arbeiten am Gerät gelesen und ver- standen haben. Die Kenntnisse des Inhalts dieser Betriebsanleitung ist eine Grundvoraus- setzung, das Personal vor Gefahren zu schützen, fehlerhafte Bedienung zu vermeiden und somit das Gerät sicher und sachgerecht zu betreiben. -
Seite 7: Unzulässige Gerätemodifikationen
Verhalten im Gefahrenfall Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr mög- lich ist, so ist der Nordmann AT4 D gemäss Kapitel 4.4 umgehend ausser Betrieb zu setzen und gegen unbeabsichtigtes Einschalten zu si chern. Dies kann unter folgenden Umständen der Fall sein: –... -
Seite 8: Produkteübersicht
Produkteübersicht Typenübersicht Die Dampferzeuger Nordmann AT4 D sind mit unterschiedlichen Heiz- spannungen und Dampfleistungen von 5 kg/h bis max. 65 kg/h erhältlich. Heizspannung ** max. Dampfleistung Modell Gerätegrösse in kg/h Nordmann AT4 D klein mittel gross 1534 400V3 2364 (400 V/3~/50...60 Hz) -
Seite 9: Kennzeichnung Des Produktes
Kennzeichnung des Produktes Die Kennzeichnung des Produktes findet sich auf dem Typenschild: Typenbezeichnung Serienummer (7-stellig) Monat/Jahr Nordmann Engineering AG, Talstrasse 35-37, 8808 Pfäffikon SZ, Schweiz Heizspannung Typ: AT4 D 4564 Ser.Nr.: XXXXXXX 02.10 Heizspannung: 400V / 3~ / 50...60Hz Leistung: 33.8 kW Maximale Dampfleistung pro Gerät... -
Seite 10: Aufbau Des Dampf-Generators
Aufbau des Dampf-Generators Abbildung zeigt das mittlere Gerät Dampfzylinder-Gehäuse (klein, mittel, gross) Geräteschalter Steuerungs-Gehäuse SC-Pumpe Leistungsprint Wasserbecher Transformator (Option) Füll-/Entleerleitung Hauptschütz Wasserzuleitung Thermorelais Überlaufleitung Hinweis: Bei einigen Gerätemodellen ist das Thermore- Einlassventil lais nicht direkt am Hauptschütz angeschlossen! Abschlämmpumpe Rückstelltaste Thermorelais Ablaufbecher Kupplungsmuffe Anschlussklemmen... -
Seite 11: Funktionsbeschreibung
Funktionsbeschreibung Der Dampferzeuger Nordmann AT4 D ist ein Drucklos-Dampferzeuger und arbeitet mit einer Elektrodenhei zung. Er ist konzipiert für die Dampferzeu- gung in Dampfbädern. Dampfverteiler Dampfschlauch Thermorelais Wasserbecher Stromsensor Hauptschütz Niveausensor Steuerprint SC-Pumpe Überlaufleitung Leistungsprint Füll-/Entleer- leitung Wasserzuleitung Entleerschlauch Elektroden Dampfbadprint Geräteschalter... -
Seite 12: Niveauüberwachung
Bei Erreichen der geforderten Dampfleistung schliesst das Einlassventil. Sinkt die Dampfleistung durch Absinken des Wasserniveaus (z.B. durch den Verdampfungsprozess oder durch Abschlämmen) unter einen bestimmten Prozentsatz der geforderten Leistung, öffnet das Einlassventil solange, bis die geforderte Leistung wieder erreicht ist. Wird weniger Dampfleistung gefordert, schliesst das Einlassventil solange, bis die gewünschte Leistung durch Absinken des Wasserniveaus (Verdamp- fungsprozess) erreicht ist. -
Seite 13: Systemübersicht
Systemübersicht DS22 DS35 Z261 125...1250 µS/cm 1...10 bar 1...40 °C Dampferzeuger Ablauftrichter mit Siphon (bauseitig) Dampfanschluss Wasserablaufleitung (im Lieferumfang enthalten) Anschluss Wasserzulauf Serviceschalter Heizspannung (bauseitig) Anschlussstutzen Wasserablauf Serviceschalter Steuerspannung (bauseitig) Wasseranschlussschlauch G 3/4"- G 3/8" Dampfschlauch (Zubehör “DS22”/“DS35”) (im Lieferumfang enthalten) Dampfverteiler (Zubehör “W..”/“DDS...”/“DDL...”) Siebfilterventil (Zubehör “Z261”) Temperatursensor (Zubehör “KTY”) oder Feuchtefüh-... -
Seite 14: Betrieb
Menu Licht Start Hinweis: Das Aussehen der Standardbetriebsanzeige ist abhängig vom aktuellen Betriebszustand und der Konfiguration des Nordmann AT4 D und kann von der nebenstehenden Anzeige abweichen. Abhängig davon, für welche Betriebsart der Nordmann AT4 D konfiguriert AT4D 65kg/h 400V3 ist, muss der Dampfgenerator manuell über die Start/Stop-Taste der An-... -
Seite 15: Hinweise Zum Betrieb
Leistung arbeiten. Hinweise zum Betrieb 4.2.1 Funktion der Anzeige- und Bedienelemente Anzeige- und Bedieneinheit Funktion: Konfiguration des Nordmann AT4 D Anzeige von Betriebsparametern Zurücksetzen des Wartungszählers Durchführen von Diagnosefunktionen rote LED “Störung” Funktion: LED leuchtet bei einer schwerwiegenden Gerätestörung (Fehler-Status). -
Seite 16: Betriebs- Und Störungsfernanzeige
Die Elektrische Installation auf Beschädigungen. Falls Sie Unregelmässigkeiten (z.B. Leckagen, Anzeige einer Störung) oder beschädigte Komponenten feststellen, ist der Nordmann AT4 D wie in Ka- pitel 4.4 beschrieben, ausser Betrieb nehmen. Nehmen Sie anschliessend mit Ihrem Nordmann Lieferanten Kontakt auf. -
Seite 17: Manuelle Abschlämmung Durchführen
Schalter gegen unbeabsichtigtes Einschalten sichern oder gut sichtbar markieren. 7. Falls nach der Ausserbetriebnahme mit Umgebungstemperaturen ≤ 0°C gerechnet werden muss (bei Betrieb des Nordmann AT4 D in einem Wetterschutzgehäuse ausserhalb des Gebäudes): Die Was- serzuleitung und den Wasserfilter (Siebfilterventil) entleeren. -
Seite 18: Arbeiten Mit Der Gerätesteuerung
Arbeiten mit der Gerätesteuerung Hinweis: Falls Sie mit dem optionalen Remote-Terminal arbeiten, lesen Sie bitte zuerst das Kapitel 5.6 “Arbeiten mit dem RemoteTerminal”. Die Bedienung des Remote-Terminals weicht in einigen Punkten von der Bedienung am Dampferzeuger ab, zudem sind einige Einstellungen über das Remote-Terminal aus Sicherheitsgründen nicht möglich. -
Seite 19: Menü-Übersicht
Menü-Übersicht Anzeigeebene Anzeige Dampfbadbetrieb Anzeige Kaldariumbetrieb AT4D 65kg/h 400V3 AT4D 65kg/h 400V3 Dampfbad :Bereit Dampfbad :Bereit Temperatur :34°C Humidity :44.7%rF Sollwert :48°C Sollwert :45%rF 2011-08-31 12:00:00 2011-08-31 12:00:00 Menu Licht Start Menu Licht Start Menüebene Solltemperatur (Dampfbadbetrieb) bzw. Feuchtesollwert (Kaldariumbetrieb) einstellen Hauptmenü... -
Seite 20: Grundlegende Dampfbadeinstellungen
Grundlegende Dampfbadeinstellungen 5.2.1 Solltemperatur- (Dampfbadbetrieb) bzw. Feuchtesollwert (Kaldariumbetrieb) einstellen Wählen Sie im Hauptmenü “Sollwert” an und drücken Sie die Taste <Set>. AT4D 65kg/h 400V3 Hauptmenü Sollwert Sollwert :48°C 48 °C Dampfbad :Bereit Betriebsmode:Manual 48 °C Temperatur :34°C Dauer :45min Sollwert :48°C Duftstoff :Set... -
Seite 21: Dampfbadzeit Festlegen
5.2.3 Dampfbadzeit festlegen Hinweis: Diese Einstellung erscheint nur, wenn in den Dampfbad-Regeleinstellungen (siehe Kapitel 5.3.3.1) die Betriebsart “Panel” und der Betriebsmodus “Manual” angewählt sind (siehe Kapitel 5.2.2). Wählen Sie im Hauptmenü “Dauer” an und drücken Sie die Taste <Set>. AT4D 65kg/h 400V3 Hauptmenü... -
Seite 22: Effektlicht (Licht-2) Ein- Und Ausschalten
5.2.5 Effektlicht (Licht-2) ein- und ausschalten Wählen Sie im Hauptmenü “Licht-2” an und drücken Sie die Taste <Set>. Hauptmenü Licht-2 AT4D 65kg/h 400V3 Dauer :45min Dampfbad :Bereit Duftstoff :Set Temperatur :34°C Licht-2 :Aus Sollwert :48°C Benutzer :Set 2011-08-31 12:00:00 Werksebene :Set Menu Licht... -
Seite 23: Geräteeinstellungen Im Menü Benutzer
Geräteeinstellungen im Menü Benutzer 5.3.1 Benutzer-Einstellmenü aufrufen Wählen Sie das Benutzer-Einstellmenü an: Pfad: Hauptmenü > Benutzer > Passworteingabe: 3562 > Einstellung Hauptmenü Benutzer Einstellung AT4D 65kg/h 400V3 Duftstoff :Set Wartung :Set Sprache :Deutsch Dampfbad :Bereit Licht-2 :Aus Einstellung :Set Dampfbad :Set Temperatur :34°C... -
Seite 24: Betriebsart Wählen
Wählen Sie “Timer” an und drücken Sie die Taste <Set>. Im Änderungsdialog deaktivieren Sie den Timer und bestätigen die Einstellung mit der Taste <Set>. Bei deaktiviertem Timer bleibt der Nordmann AT4 D im Standby-Betrieb bis der Wochen-Timer wieder aktiviert wird oder die Betriebsart auf “Panel” (siehe Kapitel 5.3.3.1) geändert wird. -
Seite 25: Maximale Heizzeit Für Den Wochen-Timer Betrieb Festlegen
– Wochen-Timer aktivieren und konfigurieren: Wählen Sie im Dampfbad-Einstellmenü “Wochen Timer” an und drücken Sie die Taste <Set>. Einstellung Dampfbad Wochen Timer Timer Sprache :Deutsch Operation :WeekTime Timer :Aus Dampfbad :Set Wochen Timer:Set Zylinder :4564 Max.Heizzeit:24h SC-System :Set Ventilator :Set Begrenzung :100% Duftstoff... -
Seite 26: Einstellungen Ventilatorsteuerung
Legen Sie die Einstellung für den Betrieb ohne Ventilator wie folgt fest. • “Modus”: Hinweis: Verwenden Sie diese Einstellung, wenn kein Ventilator am Nordmann AT4 D angeschlos- sen ist (z.B. für Dampfbäder mit Klappensteller). Im Dampfbadbetrieb ohne Ventilator entfällt die Trocknungsphase. - Seite 27 • “Fan Out”: Einstellungen für die Ansteuerung des Abluftventilators. • “Nachtrocknen”: Zeit in Minuten in der der Abluftventilator nach Beendigung der Dampfbad- zeit zur Trocknung der Dampfbadkabine weiterläuft (Werkseinstellung: 20 Minuten, Einstellbereich: 1...60 Minuten). • “Hysterese”: Hysteresewert in °C (Dampfbadbetrieb) oder %rF (Kaldariumbetrieb), zum Ein- und Ausschalten des Abluftventilators (Werkseinstellung: 4 °C/ 18%rF, Einstellbereich: 2...60 °C/6...65 %rF).
-
Seite 28: Betrieb Mit Zuluft- Und Abluftventilator
– Betrieb mit Zuluft- und Abluftventilator In dieser Betriebsart ist ein Zuluft- und ein Abluftventilator am Nordmann AT4 D angeschlossen. Wählen Sie im Dampfbad-Einstellmenü “Ventilator” an und drücken Sie die Taste <Set>. Wählen Sie “Modus” an und drücken Sie die Taste <Set>. - Seite 29 Legen Sie die Einstellungen für den Betrieb mit einem Zuluft- und einem Abluftventilator wie folgt fest: • “Modus”: 2-Fan • “Im Betrieb”: Ansteuerung der Ventilatoren im Badebetrieb “Aus” (beide Ventilatoren bleiben im Badebetrieb ausgeschaltet) “Zuluft” (der Zuluftventilator wird im Badebetrieb eingeschaltet) “Abluft”...
-
Seite 30: Einstellungen Duftstoffpumpensteuerung
System gleichzeitig im Badebetrieb befindet. 5.3.3.6 Einstellungen Lichtsteuerung An der Steuerung des Nordmann AT4 D kann ein Kabinenlicht (Licht-1) und ein Effektlicht (Licht-2) an- gesschlossen werden. Beide Lichter können unabhängig voneinander manuell oder automatisch über die Wochentimer-Funktion angesteuert werden. -
Seite 31: Einstellungen Sensorsignal
5.3.3.7 Einstellungen Sensorsignal Mit den Parametern im Untermenü “Sensor” legen Sie die Einstellungen für das Sensorsignal fest. – Temperatursignal von analogem Temperatursensor (KTY, PT100, PT-1000), der am Dampfbadprint angeschlossen ist. Wählen Sie im Dampfbad-Einstellmenü “Sensor” an und drücken Sie die Taste <Set>. Einstellung Dampfbad Sensor... - Seite 32 – Linerarisiertes 0-10V Temperatursignal, von einem Temperatursensor oder von einem Gebäu- deleitsystem der/das am Signaleingang auf dem Leistungsprint angeschlossen ist. Wählen Sie im Dampfbad-Einstellmenü “Sensor” an und drücken Sie die Taste <Set>. Einstellung Dampfbad Sensor SignalQuelle Sprache :Deutsch Duftstoff :Set SignalQuelle:Analog Analog Dampfbad...
- Seite 33 – Feuchtesignal von analogem Feuchtesensor, der am Signaleingang auf dem Leistungsprint an- geschlossen ist (Kaldariumbetrieb). Wählen Sie im Dampfbad-Einstellmenü “Sensor” an und drücken Sie die Taste <Set>. Einstellung Dampfbad Sensor SignalQuelle Sprache :Deutsch Duftstoff :Set SignalQuelle:Analog Analog Dampfbad :Set Licht :Set Mode :Temp.
-
Seite 34: Regelsignal (Temperatur- Oder Feuchtesignal) Über Modbus
– Regelsignal (Temperatur- oder Feuchtesignal) über Modbus Wählen Sie im Dampfbad-Einstellmenü “Sensor” an und drücken Sie die Taste <Set>. Einstellung Dampfbad Sensor SignalQuelle Sprache :Deutsch Duftstoff :Set SignalQuelle:Analog Modbus Dampfbad :Set Licht :Set Mode :Temp. Analog Zylinder :4564 Sensor :Set :KTY Modbus SC-System... -
Seite 35: Reglertyp Festlegen
5.3.3.8 Reglertyp festlegen Wählen Sie im Dampfbad-Einstellmenü “Regler” an und drücken Sie die Taste <Set>. Einstellung Dampfbad Regler Sprache :Deutsch Licht :Set Int.(P) Dampfbad :Set Sensor :Set Int.(P) Zylinder :4564 Regler :Int.(P) Int.(PI) SC-System :Set P-Band :4°C Begrenzung :100% Betr.Bereich:Set Im Änderungsdialog legen Sie den gewünschten Reglertyp fest. -
Seite 36: 5.3.3.11 Quasi Ein/Aus-Regelung Konfigurieren
5.3.3.11 Quasi Ein/Aus-Regelung konfigurieren Mit den Parametern im Untermenü “Betr.Bereich” kann der Betrieb des Nordmann AT4 D so gesteuert werden, dass der Dampfbetrieb erst ab einer bestimmten Anforderung gestartet wird und wieder gestoppt wird, sobald der Anforderungswert um einen bestimmten Prozentwert gesunken ist. -
Seite 37: Zylindertyp Festlegen
5.3.4 Zylindertyp festlegen Hinweis: Diese Funktion ist auf dem Remote-Terminal nicht verfügbar. Wählen Sie im Benutzer-Einstellmenü “Zylinder” an und drücken Sie die Taste <Set>. Einstellung Zylinder Sprache :Deutsch 6564 Dampfbad :Set 3262 Zylinder :4564 3264 SC-System :Set 4564 Begrenzung :100% 6564 Im Änderungsdialog legen Sie den Zylindertyp fest, der in Ihrem Gerät eingebaut ist (siehe Typenschild auf dem Dampfzylinder). -
Seite 38: Laufzeit Der Sc-Pumpe Festlegen
5.3.5.2 Laufzeit der SC-Pumpe festlegen Wählen Sie im SC-System-Einstellmenü "Laufzeit" an und drücken Sie die Taste <Set>. Einstellung SC-System Ein-Zeit Regeleinst. :Set SC-Pumpe :Ein 20 min Zylinder :4564 Ein-Zeit :20min 20 min SC-System :Set Begrenzung :100% Wasser Mngm.:Set Im Änderungsdialog legen Sie fest, für wie lange die SC-Pumpe pro Stunde laufen soll. Werkseinstellung: 20 Minuten Einstellbereich: 20 ... -
Seite 39: Wassermanagement-Einstellungen
5.3.7 Wassermanagement-Einstellungen Wählen Sie im Einstellmenü “Wasser Mngm.” an und drücken Sie die Taste <Set>. Einstellung Wasser Mngm. SC-System :Set Leitfähig. :>125µS Begrenzung :100% Abschl.Fakt.:1.0 Wasser Mngm.:Set StandbyBetr.:Set Datum :11-08-31 Zwang.Abschl:Ein Zeit :12:00 Zwang.Abschl:72h Die Einstellparameter für das Wassermanagement erscheinen. Mit den Tasten < > und < > wählen Sie die einzelnen Einstellungen an. -
Seite 40: Betriebsverhalten Im Standby-Betrieb Festlegen
5.3.7.3 Betriebsverhalten im Standby-Betrieb festlegen – Nur Standby-Betrieb In dieser Betriebsart wird der Zylinder im Standby-Betrieb nicht entleert. Wählen Sie im Untermenü Wassermanagement “StandbyBetr.” an und drücken Sie die Taste <Set>. Wählen Sie anschliessend im Untermenü Standby-Betrieb “StandbyModus” an und drücken Sie die Taste <Set>. -
Seite 41: Einstellungen
• “Abschl.Verz.”: Zeitdauer im Standby-Betrieb nach welcher eine automatische Zylinderent- leerung (Teil- oder Komplettentleerung) ausgeführt wird (Werkseinstellung: 72 Std., Einstellbereich: 1...720 Std.). Wichtig: Bei Aussenanwendung muss die Zeitdauer im Standby-Betrieb, nach welcher eine automatische Zylinderentleerung erfolgt, zwingend auf 1 Stunde eingestellt werden. –... -
Seite 42: Standby-Betrieb Mit Antifrostfunktion
– Standby-Betrieb mit Antifrostfunktion In dieser Betriebsart wird das Wasser im Zylinder über die Heizelektroden im Standby-Betrieb soweit erwärmt, dass das Wasser im Zylinder nicht gefrieren kann. Hinweis: Die Antifrostfunktion funktioniert nur, wenn die externe Sicherheitskette geschlossen ist. Diese Funktion darf deshalb nicht für Aussenanwendungen eingesetzt werden. Wählen Sie im Untermenü... -
Seite 43: Zeitintervall Für Die Zwangsabschlämmung Festlegen
5.3.7.5 Zeitintervall für die Zwangsabschlämmung festlegen Wählen Sie im Untermenü Wassermanagement “Zwang.Abschl” an und drücken Sie die Taste <Set>. Einstellung Wasser Mngm. Zwang.Abschl SC-System :Set Leitfähig. :>125µS 72 h Begrenzung :100% Abschl.Fakt.:1.0 72 h Wasser Mngm.:Set StandbyBetr.:Set Datum :11-08-31 Zwang.Abschl:Ein Zeit :12:00 Zwang.Abschl:72h... -
Seite 44: 5.4 Modbus-Einstellungen Festlegen
Modbus-Einstellungen festlegen Das Modbus-Menü anwählen: Pfad: Hauptmenü > Benutzer > Passworteingabe: 3562 > Modbus Hauptmenü Benutzer Modbus AT4D 65kg/h 400V3 Duftstoff :Set Wartung :Set Networking :Set Dampfbad :Bereit Licht-2 :Aus Einstellung :Set Remote :Set Temperatur :34°C Benutzer :Set Modbus :Set Sollwert :48°C Werksebene... -
Seite 45: 5.4.2 Einstellungen Für Die Kommunikation Mit Dem Optionalen Remote-Terminal
5.4.2 Einstellungen für die Kommunikation mit dem optionalen Remote-Terminal Wählen Sie im Modbus-Untermenü den Menüpunkt “Remote” an und drücken Sie die Taste <Set>. – Daten-Upload Modbus Remote Remote Einst Networking :Set Remote Einst:Remote Upload Remote :Set Modbus Adr. :1 Upload Baudrate :9600 Remote... -
Seite 46: Fehlerliste Abfragen
Diagnosefunktionen 5.5.1 Fehlerliste abfragen Die jeweils letzten 20 Fehlermeldungen der im Betrieb aufgetretenen Fehler werden in der Fehlerliste des Nordmann AT4 D gespeichert und können angesehen werden. Die Fehlerliste anwählen: Pfad: Hauptmenü > Diagnose > Fehlerliste Hauptmenü Diagnose Fehlerliste AT4D 65kg/h 400V3... -
Seite 47: 5.5.2 Geräteinformationen Abfragen
5.5.2 Geräteinformationen abfragen Die Liste mit den Geräteinformationen anwählen: Pfad: Hauptmenü > Diagnose > GeräteStatus Mit den Tasten < > und < > können anschliessend die Geräteinformationen in der Liste angesehen werden: AT4D 65kg/h 400V3 Hauptmenü Diagnose Gerätestatus Duftstoff :Set Fehlerliste :Set Zylindertyp Dampfbad... -
Seite 48: 5.5.3 Dampfbad-Tests Durchführen
16 Aktueller Status des Türschalters 17 Total geleistete Betriebsstunden seit der Inbetriebsetzung des Gerätes. 18 Aktueller Betriebszustand des Einlassventils 19 Aktueller Betriebszustand der Abschlämmpumpe 20 Aktueller Betriebszustand des Hauptschützes 21 Aktueller Betriebszustand der SC-Pumpe 22 Aktueller Betriebszustand Licht 1 23 Aktueller Betriebszustand Licht 2 24 Aktueller Betriebszustand Duftstoffpumpe 1 25 Aktueller Betriebszustand Duftstoffpumpe 2 26 Aktueller Betriebszustand Relais 8... -
Seite 49: 5.5.4 Relais-Tests Durchführen
5.5.4 Relais-Tests durchführen Die Relais-Tests anwählen: Pfad: Hauptmenü > Diagnose > Relais Test Hauptmenü Diagnose AT4D 65kg/h 400V3 Relais Test Duftstoff :Set Fehlerliste :Set Dampfbad :Bereit Relais Dampf Licht-2 :Aus Gerätestatus:Set Temperatur :34°C Benutzer :Set Bad Test :Set Sollwert :48°C Werksebene :Set Relais Test :Set... -
Seite 50: 11 5.6 Arbeiten Mit Dem Remote-Terminal
Arbeiten mit dem Remote-Terminal 5.6.1 Menü-Übersicht Remote-Terminal Anzeigeebene Remote-Terminal Standardanzeige Standardanzeige bei Störung AT4D Terminal Warnung Warnung 17 RemoteGeräte:8 Befeuchter fehlt Befeuchter fehlt Software :1.00LA00 Keine Verbindung zum Befeuchter RemoteGeräte:8 Menu Local Menu Info Local Menüebene Remote-Terminal Hauptmenü Sprache :Deutsch Fehlerliste :Set Menü... -
Seite 51: Einstellungen Für Das Remote-Terminal Festlegen
5.6.2 Einstellungen für das Remote-Terminal festlegen 5.6.2.1 Dialogsprache wählen Wählen Sie im Hauptmenü “Sprache” an und drücken Sie die Taste <Set>. Hauptmenü Sprache Sprache :Deutsch Deutsch RemoteGeräte:8 Englisch Fehlerliste :Set Deutsch ResetFehlerl:Set Franz. Baudrate :9600 Italien. Im Änderungsdialog wählen Sie die gewünschte Dialogsprache aus. Nach der Bestätigung wird die Dialogsprache automatisch umgestellt. -
Seite 52: 16 5.6.2.4 Fehlerliste Des Remote-Terminals Zurücksetzen
Um aus der Fehlerliste wieder zur Standardbetriebsanzeige zurückzukehren, drücken Sie mehrmals die Taste <Esc>. 5.6.2.4 Fehlerliste des Remote-Terminals zurücksetzen Wählen Sie im Hauptmenü “ResetFehlerl” an und drücken Sie die Taste <Set>. Hauptmenü ResetFehlerl RemoteGeräte:8 Sind Sie sicher? Fehlerliste :Set ResetFehlerl:Set Baudrate :9600 Kontrast... -
Seite 53: Wartung
Bei geöffnetem Gerät können stromführende Teile berührt werden. Die Berührung stromführender Teile kann zu lebensgefährlichen Verletzungen führen. Daher: Vor Beginn von Wartungsarbeiten am Nordmann AT4 D, Gerät gemäss Kapitel 4.4 ausser Betrieb setzen (Gerät ausschalten, vom Strom- netz trennen und Wasserzufuhr schliessen) und gegen unbeabsichtigte Inbetriebnahme sichern. -
Seite 54: Wartungsliste
Wartungsliste Zur Erhaltung der Betriebssicherheit ist der Dampferzeuger Nordmann AT4 D in regelmässigen Intervallen zu warten. Dabei wird unterschieden zwischen der ersten Wartung nach ca. 500 Betriebsstunden (I), dem Dampfzylinderaustausch nach Aufleuchten der gelben LED (II) und der jährlichen Wartung (III). -
Seite 55: 18 6.3 Aus- Und Einbauarbeiten Für Die Wartung
Aus- und Einbauarbeiten für die Wartung 6.3.1 Aus- und Einbau des Dampfzylinders 1. Die Schraube der Frontabdeckung mit Schraubenzieher lösen und die Frontabdeckung entfernen. 2. Die Schlauchklemme des Dampfschlauches lösen und den Dampf- schlauch vom Austrittsstutzen des Dampfzylinders abziehen. Geräte mit Dampfschlauchanschluss mit Kondensatfalle (Option CT.., nicht abgebildet): Die beiden Schlauchklemmen der Gummimuffe mit einem Schraubenzieher lösen und die Gummimuffe vom Anschluss im Gehäusedeckel und vom Austrittsstutzen des Dampfzylinders abziehen. - Seite 56 5. Dampfzylinder vorsichtig nach oben aus der Kupplungsmuffe heben und nach vorne ausbauen. VORSICHT! Dampfzylinder vorsichtig abstellen, damit der untere Anschlussstutzen nicht beschädigt wird! 6. Ablaufsieb vorsichtig aus dem Ablaufstutzen des Dampfzylinders her- ausziehen. Hinweis: Dieser Schritt muss nur ausgeführt werden, wenn das Ablauf- sieb im Dampfzylinder verstopft ist (siehe Kapitel 7.2.2 “Gerätestörun- gen”), aber der Dampfzylinder noch weiterverwendet werden kann.
- Seite 57 Der Einbau des Dampfzylinders erfolgt in umgekehrter Reihenfolge. Un- bedingt beachten: – Vor dem Einbau des Dampfzylinders O-Ring in der Kupplungsmuffe auf Beschädigungen prüfen und falls nötig ersetzen. – Den O-Ring in der Kupplungsmuffe mit Wasser befeuchten (kein Fett oder Öl verwenden), anschliessend den Dampfzylinder in die Kupp- lungsmuffe einschieben und bis zum Anschlag nach unten stossen.
-
Seite 58: 18 6.3.2 Aus- Und Einbau Des Ablaufbechers
6.3.2 Aus- und Einbau des Ablaufbechers 1. Den Überlaufschlauch vom Anschluss am Ablaufbecher abziehen. 2. Das Erdungskabel vom Anschluss der Erdungsfahne abziehen. 3. Die Schlauchklemme lösen und Wasserablaufschlauch vom Anschluss am Ablaufbecher abziehen. 4. Die zwei Schrauben mit einem Schraubenzieher lösen und Ablaufbecher nach unten ausbauen. -
Seite 59: Aus- Und Einbau Des Wasserbechers Und Der Schläuche
6.3.3 Aus- und Einbau des Wasserbechers und der Schläuche Für den Ausbau des Wasserbechers und der Schläuche muss der Dampf- zylinder ausgebaut werden (siehe Kapitel 6.3.1). 1. Die Schlauchklemmen lösen und alle Schläuche im Gerät von den Anschlüssen abziehen und Schläuche ausbauen. Hinweis: Die Schläuche am Wasserbecher können auch zusammen mit dem Wasserbecher ausgebaut werden (siehe Abbildung) und erst nach dem Ausbau von den Anschlüssen am Wasserbecher abgezogen... -
Seite 60: 20 6.3.4 Aus- Und Einbau Der Abschlämmpumpe
6.3.4 Aus- und Einbau der Abschlämmpumpe Für den Ausbau der Abschlämmpumpe muss der Dampfzylinder ausgebaut werden (siehe Kapitel 6.3.1). 1. Die Elektrokabel von den Anschlüssen abziehen (Polarität der Elektro- kabel muss nicht beachtet werden). 2. Die Schlauchklemmen lösen und den Schläuche von den Anschlüssen abziehen. -
Seite 61: 20 6.3.5 Aus- Und Einbau Des Einlassventils
6.3.5 Aus- und Einbau des Einlassventils Für den Ausbau des Einlassventils muss der Dampfzylinder ausgebaut werden (siehe Kapitel 6.3.1). 1. Die Elektrokabel von den Anschlüssen abziehen (Polarität der Elektro- kabel muss nicht beachtet werden). 2. Die Schlauchklemme lösen und den Schlauch vom Anschluss abziehen. 3. -
Seite 62: 21 6.3.6 Aus- Und Einbau Der Kupplungsmuffe
6.3.6 Aus- und Einbau der Kupplungsmuffe Für den Ausbau der Kupplungsmuffe muss der Dampfzylinder ausgebaut werden (siehe Kapitel 6.3.1). 1. Die Schlauchklemmen lösen und den Schläuche von den Anschlüssen abziehen. 2. Schlauch von der SC-Pumpe zusammen mit dem Rückschlagventil vom Anschluss an der Kupplungsmuffe abziehen. -
Seite 63: 21 6.4 Hinweise Zur Reinigung Der Gerätekomponenten
Hinweise zur Reinigung der Gerätekomponenten Gerätekomponente Was, wie und womit reinigen Schläuche • Allfälligen Kalkbelag in den Schläuchen durch vor- sichtiges Klopfen mit einem Gummihammer auf die Schläuche lösen und anschliessend Schläuche mit heissem Wasser gründlich ausspülen. Einlassventil • Allfälligen Kalkbelag im Einlassventil und am Sieb vor- sichtig mit einer Bürste (keine Drahtbürste verwenden) abbürsten. -
Seite 64: Geräteinnenraum (Nur Wasserseite)
Gerätekomponente Was, wie und womit reinigen Ablaufsieb im Dampfzylinder • Kalkbelag am Ablaufsieb mit einer Bürste (keine Draht- bürste verwenden) abbürsten und losen Kalk im Ablauf- stutzen des Dampfzylinders entfernen. Bei starker Verkalkung das Ablaufsieb in 8-pro zen tige Ameisensäure (Sicherheitshinweise in Kapi tel 6.5 beachten) einlegen, bis sich die Kalkschicht aufgelöst hat. -
Seite 65: 22 6.5 Hinweise Zu Den Reinigungsmitteln
Zylinderwartung ist gefährlich! Code eingeben Sind Sie sicher? Bestätigung mit Set AT4 D Startvorgang: Modulstart 2. “Zyl. Reset” anwählen und die Taste <Set> drücken. 3. Der Rücksetz-Dialog erscheint in der Anzeige. Die Taste <Yes> drücken, um den Wartungszähler bzw. die Wartungsanzeige zurückzusetzen. Der Wartungszähler und die Wartungsanzeige wird zurückgesetzt und die Steuerung neu gestartet. -
Seite 66: Störungsanzeige
Leitfähigkeit niedrig Elektroden verbr. Menu Die Steuerung des Nordmann AT4 D prüft, ob es sich um eine vorü- bergehende Störung (z.B. kurzzeitiger Unterbruch der Wasserzufuhr) handelt oder ob sie die Störung durch ent sprechende Massnahmen selbst beheben kann. Fällt die Ursache der Störung von selbst weg oder kann die Steuerung die Störung beheben, wird die Alarmmeldung... -
Seite 67: Systemstörungen
Störungslisten Wichtig! Die Ursache für die meisten Störungen ist nicht auf eine man- gelhafte Gerä tefunktion, sondern vielfach auf unsachgemäss ausgeführte Installationen oder die Nichtberücksichtigung von Planungsvorgaben zu- rückzuführen. Bei der Suche nach möglichen Störungsursachen ist deshalb immer auch die Anlage zu überprüfen (z.B. Dampfschlauchverbindung, Feuchteregelung, etc.). -
Seite 68: Gerätestörungen
Warnung Error Ursache Abhilfe Anzeige Anzeige Testmodus aktiv ––– ––– ––– Diagnose-Modus aktiv (Remote-Test, Diagnosemodus verlassen. Warnung Modul-Test etc.) W16: Test Modus aktiv Befeuchter fehlt ––– ––– ––– Das Remote-Terminal hat keine Verbin- Verbindungskabel prüfen. Modbus-Einstel- Warnung dung zu einem oder mehreren Geräten. lungen (Modbus-Adresse, Schnittstellenpa- W17: Befeuchter fehlt rameter) prüfen/korrekt einstellen. - Seite 69 Warnung Error Ursache Abhilfe Anzeige Anzeige Kein Elektrodenstrom während Kein Elektrodenstrom während mehr als 20 Minuten mehr als 4 Stunden ––– Phasenausfall der Heizspannung. Serviceschalter in der Netzzuleitung prüfen/ Warnung Fehler leuchtet einschalten. Sicherungen in der Netzzulei- W23: Kein Strom E23: Kein Strom tung kontrollieren/ersetzen.
-
Seite 70: 25 7.3 Störungen Ohne Störungsanzeige
Hinweise zur Störungsbehebung GEFAHR! Stromschlaggefahr! Für die Behebung von Störungen ist der Nordmann AT4 D wie in Kapitel 4.4 beschrieben, ausser Betrieb zu setzen, vom Stromnetz zu trennen und gegen unbeabsichtigtes Einschalten zu sichern. Störungen nur durch ausgewiesenes und ge schultes Fachpersonal behe- ben lassen. -
Seite 71: Störungsanzeige (Rote Led Leuchtet) Zurücksetzen
Störungsanzeige (rote LED leuchtet) zurücksetzen Um die Störungsanzeige zurückzusetzen: Nordmann AT4 D für ca. 5 Sekunden aus und anschliessend wieder einschalten. Hinweis: Wurde die Ursache der Störung nicht behoben, erscheint die Störungsanzeige nach kurzer Zeit erneut. -
Seite 72: Austausch Der Stützbatterie Auf Dem Steuerprint
Austausch der Stützbatterie auf dem Steuerprint 1. Dampferzeuger wie in Kapitel 4.4 beschrieben, ausser Betrieb zu setzen, vom Stromnetz zu trennen und gegen unbeabsichtigtes Einschalten zu sichern. 2. Die Schraube der Frontabdeckung des Steuerkastens mit Schrauben- zieher lösen und die Frontabdeckung entfernen. VORSICHT! Die elektronischen Bauteile im Innern des Befeuchters sind sehr emp- findlich gegen elektro statische Entladungen. -
Seite 73: 35 8 Ausserbetriebsetzung/Entsorgung
Ausserbetriebsetzung/Entsorgung Ausserbetriebsetzung Muss der Nordmann AT4 D ersetzt werden oder wird das Befeuchtersystem nicht mehr benötigt, gehen Sie wie folgt vor: 1. Gerät ausser Betrieb nehmen, wie in Kapitel 4.4 beschrieben. 2. Gerät (und falls erforderlich alle Systemkomponenten) durch einen Fachmann ausbauen lassen. -
Seite 74: Produktspezifikationen
Interne Steuerspannungsversorgung 1x S-CVI 1x M-CVI 1x L-CVI @Link AT4 D @Link AT4 D Zubehör Siebfilterventil 1x Z261 Nordmann AT4 D Remote-Terminal Nordmann AT4 D Touch Screen Panel Temperatursensor KTY Dampfverteiler 1xW22 1xW35 2xW35 Duftstoffpumpe 1xFP 240V T-Stück für Duftstoffeinspritzung 1xTSD22... -
Seite 75: Elektroschema Nordmann At4 D
Elektroschema Nordmann AT4 D... - Seite 76 Notizen...
- Seite 77 Notizen...
- Seite 78 Notizen...
- Seite 80 CH94/0002.01 Nordmann Engineering AG Lindenhofstrasse 28, 4052 Basel, Schweiz Tel. +41 61 404 46 50, Fax +41 61 404 46 79 www.nordmann-engineering.com, info@nordmann-engineering.com...
