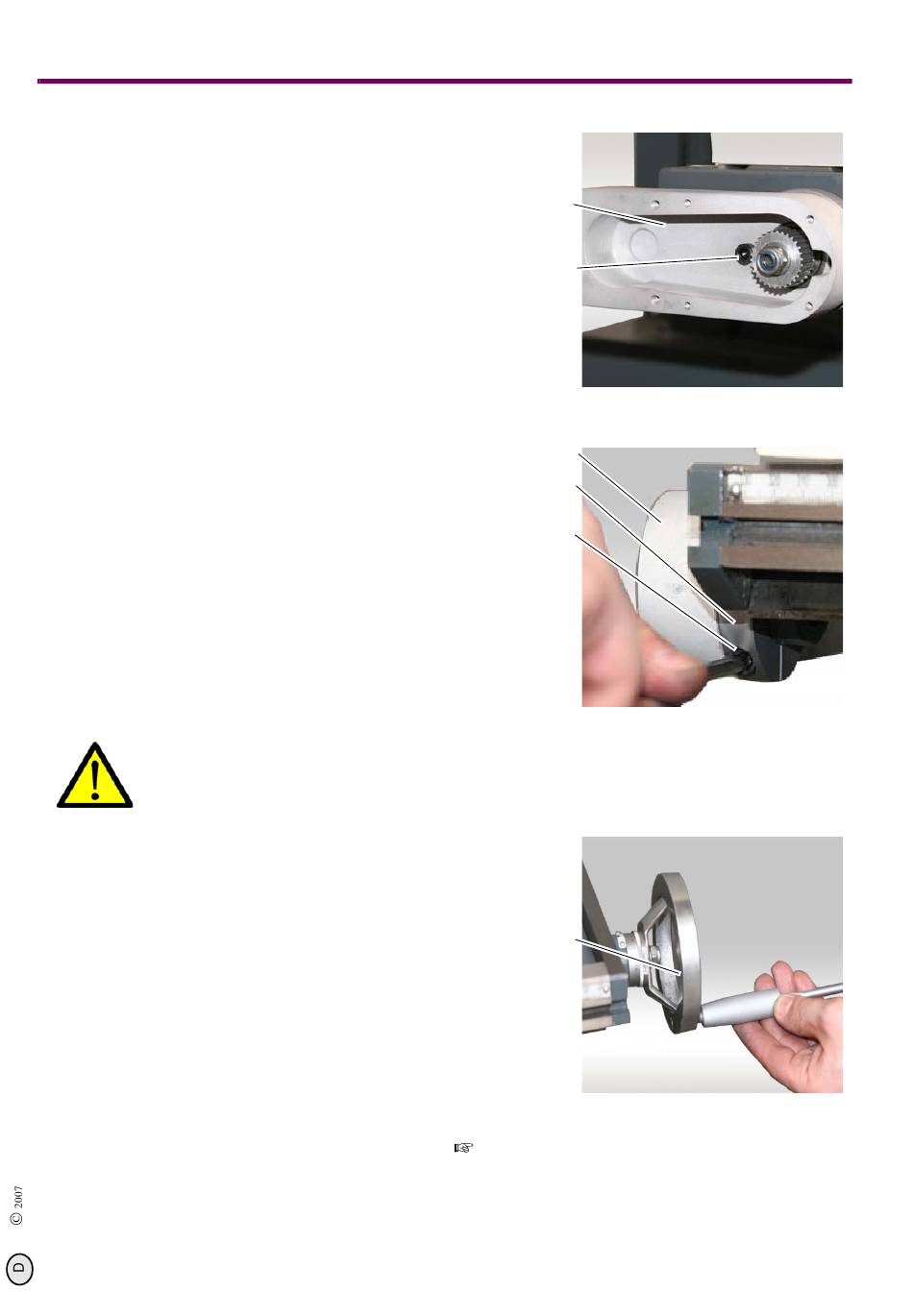

Optimum CNC Umbauanleitung Seite 9

Montage
3.1.16 Das Gehäuse mit einem rückschlag-
freien Gummihammer waagrecht aus-
richten.
3.1.17 Den Montagering mit Schraube
(Nr. 11) festziehen.
VORSICHT!
Gefährdung durch Erfassen oder Aufwickeln.
3.1.18 Das rechte Handrad muß vollständig
demontiert werden.
3.1.19 Montieren Sie den Schrittmotor wie unter
beschrieben.
21. Januar 2008
Gehäuse X - Achse
Inbusschrauben
Montagering
„Anschluß, Anbau der Schrittmotoren" auf Seite 19
Montage Anbausatz BF20 Vario; BF20L Vario ; Version 1.6.1
OPTIMUM
M A S C H I N E N - G E R M A N Y
Abb.3-6: Gehäuse ausrichten
Gehäuse
Schraube
Abb.3-7: Montagering
Handrad
Abb.3-8: Rechtes Handrad
Seite 9
