Montage

3 Montage
CNC-Umbausatz MK F 20 PD
3.1

Montage X-Achse

3.1.1 Die selbstsichernde Mutter und Beilag-
scheibe am linken Handrad der X-
Achse demontieren.
3.1.2 Das Handrad mit einem rückschlag-
freien Gummihammer durch leichte
Schläge entfernen. Dabei das Handrad
drehen.
3.1.3 Den Niet des Nonius mit Hammer und
kleinem Meißel (oder Schraubendreher
als Meißel verwenden) entfernen.
3.1.4

Den Absatz mit Schmirgelleinen

abschleifen, damit der Montagering
sich leichter montieren lässt.
INFORMATION
Die Axial-Rillenkugellager des Frästisches müssen von der rechten Seite auf die linke Seite
montiert werden. Die Hülse des Frästisches muß von der linken Seite auf die rechte Seite
montiert werden.
21. Januar 2008
Handrad X-Achse
abschrauben
Schleifen des
Montage Anbausatz BF20 Vario; BF20L Vario ; Version 1.6.1
OPTIMUM
M A S C H I N E N - G E R M A N Y

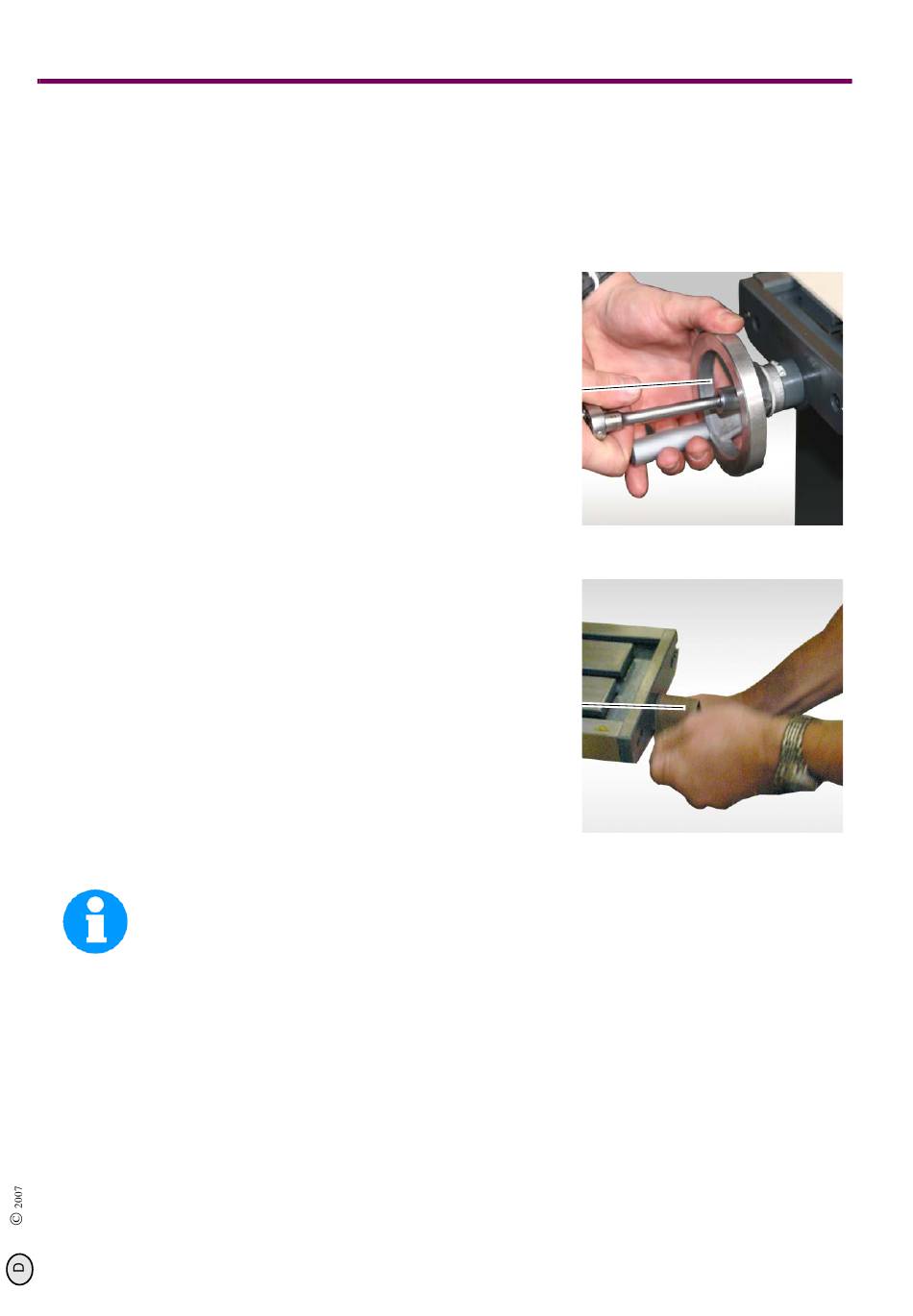

Abb.3-1: Handrad links
Absatzes
Abb.3-2: Abschleifen
