Montage
ACHTUNG!
Nach dem Lösen der Schrauben die Spindel nicht drehen.
3.2.5
Die Schrauben für den Lagerbock des
Handrades entfernen.
ACHTUNG!
Schrauben immer gleichmäßig anziehen, damit das Gehäuse nicht verkantet.
3.2.6
Gehäuse (Nr. 2) mit Schrauben
(Nr. 10) montieren.
3.2.7
Zwischen Gehäuse und Lagerbock des
Handrades müssen die beiden Stütz-
hülsen (Nr. 4)
eingesetzt werden. Der kleine Durch-
messer der Stützhülse muß in Rich-
tung Maschine zeigen!
3.2.8
Montieren Sie den Schrittmotor wie unter
beschrieben.
3.3
Montage Z-Achse
VORSICHT!
Die Z-Achse unbedingt klemmen, sonst rutscht der gesamte Fräskopf nach unten wenn
die Mutter von der Z-Achse entfernt wird.
INFORMATION
Für Maschinen ab Baujahr 2006 sind die Befestigungsbohrungen des Gehäuses bereits im
Deckel Ihrer Maschine vorhanden. Eine Demontage des Deckels mit der Mutter von
der Z-Achse ist daher nicht erforderlich.
21. Januar 2008
Lagerbock Handrad
Schrauben
Lagerbock
Stützhülse
„Anschluß, Anbau der Schrittmotoren" auf Seite 19
Montage Anbausatz BF20 Vario; BF20L Vario ; Version 1.6.1
OPTIMUM
M A S C H I N E N - G E R M A N Y

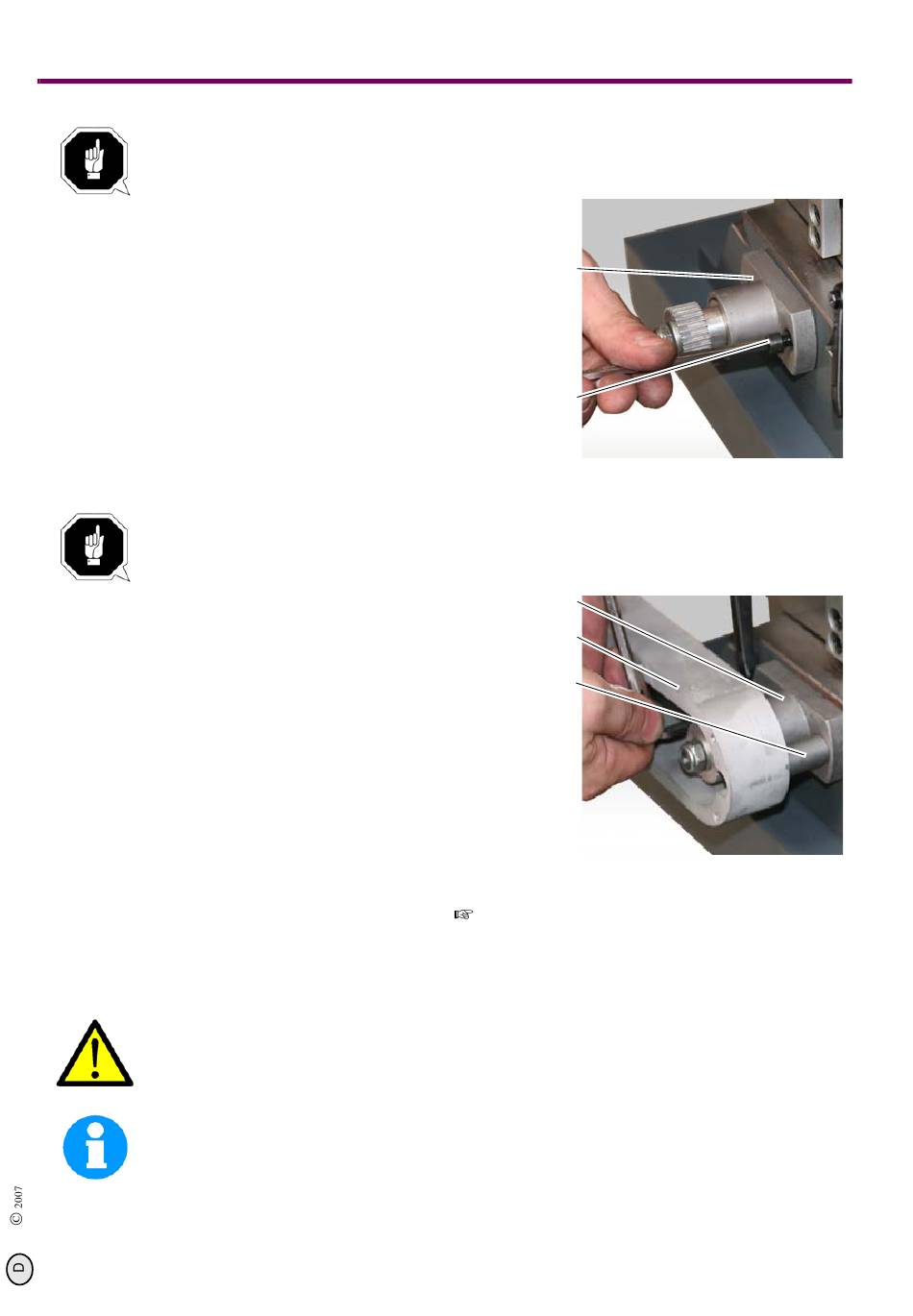

Abb.3-12: Schrauben entfernen
Gehäuse
Abb.3-13: Montage Gehäuse
Seite 11
