1. Lieferumfang
Der Turboflotor multi SL besteht aus:
- dem eigentlichen Abschäumerteil, mit Schaumtopf und
Deckel
- einer Dispergatorpumpe Ocean Runner PH 2500 incl.
- zwei Ablaufkästen
2. Aufbau des Abschäumers
1. Deckel
2. Schaumtopf
3. Bajonett
4. O- Ring
5. Zulauf in den Abschäumer, 20 mm
6. Abschäumer
7. 2 Abläufe, 25 mm
8. 2 Durchflußregler
9. 2 Ablaufkästen
10. Verrohrung (flexibler Schlauch)
11. Dispergatorpumpe
12. Läuferbaugruppe mit Nadelrad
13. Luftansaugstutzen
14. Luftansaugschlauch
15. Schalldämpfer
16. Halteklammer
17. Halteplatte mit Gummisaugern

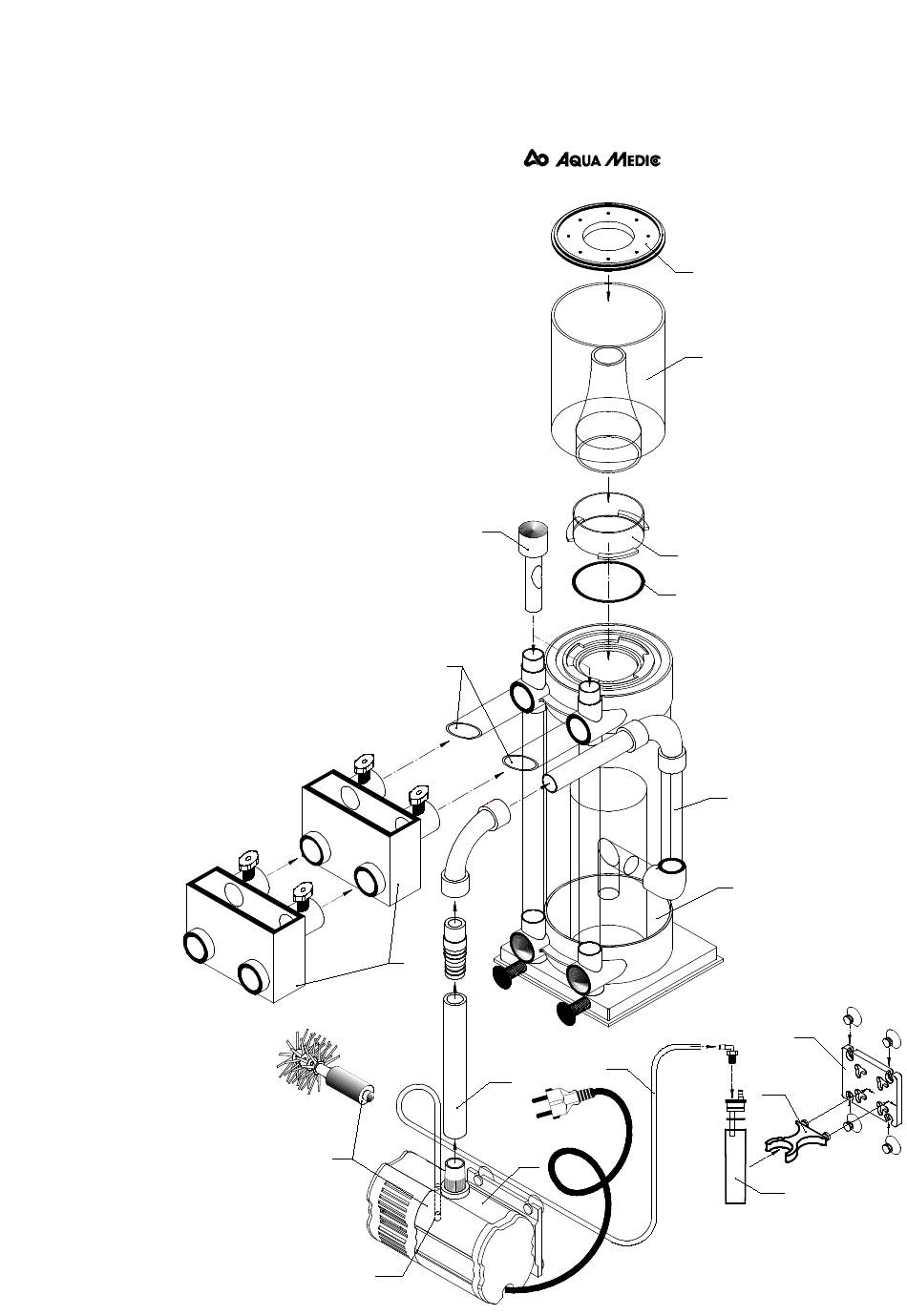

Abb.1: Turboflotor multi SL
8
7
9
10
12
13
Nadelrad
1
3
4
14
11
2
5
6
17
16
15
2
