Bedienungsanleitung
für den

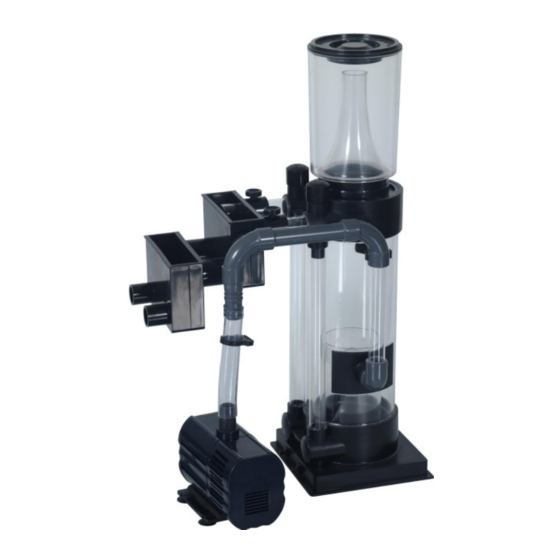

Turboflotor multi SL
Motorgetriebener Abschäumer für Aquarien bis 1000 l.
Mit dem Kauf dieses Eiweissabschäumers haben Sie sich für ein Qualitätsgerät entschieden.
Er ist speziell für den aquaristischen Gebrauch entwickelt worden und wurde von Fachleuten
erprobt. Mit diesem Gerät sind Sie bei richtiger Anwendung in der Lage, die organischen
Inhaltsstoffe Ihres Aquarienwassers wirksam zu entfernen.
1
Werbung
Verwandte Anleitungen für Aqua Medic Turboflotor multi SL
Inhaltszusammenfassung für Aqua Medic Turboflotor multi SL
- Seite 1 Bedienungsanleitung für den Turboflotor multi SL Motorgetriebener Abschäumer für Aquarien bis 1000 l. Mit dem Kauf dieses Eiweissabschäumers haben Sie sich für ein Qualitätsgerät entschieden. Er ist speziell für den aquaristischen Gebrauch entwickelt worden und wurde von Fachleuten erprobt. Mit diesem Gerät sind Sie bei richtiger Anwendung in der Lage, die organischen...
- Seite 2 1. Lieferumfang Der Turboflotor multi SL besteht aus: - dem eigentlichen Abschäumerteil, mit Schaumtopf und Deckel - einer Dispergatorpumpe Ocean Runner PH 2500 incl. Nadelrad - zwei Ablaufkästen 2. Aufbau des Abschäumers 1. Deckel 2. Schaumtopf 3. Bajonett 4. O- Ring 5.
- Seite 3 Abb. 2: Aufbau der Dispergatorpumpe Ocean Runner PH 2500 Pumpenkopfdeckel Druckstutzen O-ring Gummilager Keramikachse Unterlegscheibe Rotor (Magnet und Impeller) O-Ring Motor 10. Luftansaugdüse 11. Bajonettverschluß 12. Ansaugkorb 13. Halteplatte 14. Gummisauger 15. Verschlußdeckel für den Ansaugkorb 16. O-Ring für Luftansaugdüse Abb 2: Aufbau der Dispergatorpumpe Ocean Runner PH 2500 3.
- Seite 4 4.Aufstellung Der Turboflotor multi SL ist ein Abschäumer der vielseitig einzusetzen ist. Die Montage kann folgendermaßen erfolgen: 1. Als Aussenabschäumer, aussen an den Aquarienrand gehängt, „Hang on“ (Abb.3 Abb.4) 2. Zum Einsatz im Unterschrankfilter (Abb .5) - neben dem Filterbecken im...
- Seite 5 Der Abschäumer ist jetzt betriebsbereit und kann gestartet werden. Aufstellung neben oder im Filterbecken (Abb. 4) Der Turboflotor multi SL kann auch im Unterschrankfilter eingebaut werden. Dabei kann der Abschäumer sowohl im, als auch außerhalb des Filterbeckens stehen. Die Aufstellung außerhalb des Filterbeckens erfolgt wie oben (am Aquarienrand) beschrieben.
- Seite 6 Nummerierung s. Abb 1 18. Filterbecken 19. Umwälzpumpe 20. Überlaufschacht 21. Rücklauf ins Aquarium Abb. 5: Turboflotor multi SL, Aufstellung neben dem Filterbecken 5. Inbetriebnahme/ Betrieb Ist der Abschäumer richtig montiert, kann er in Betrieb genommen werden. Nach Einschalten der Pumpe wird automatisch Luft eingezogen. Zur Verminderung der Geräuschentwicklung kann der Luftansaugschlauch auf den blauen Anschlußstutzen des im Lieferumfang...
-
Seite 7: Störungen
6. Störungen Regulierung. Die Regulierung des Luft-Wasser-Gemisches ist möglich, indem man die eingesetzte Düse am Luftansaugstutzen entfernt. Dadurch steigen die Durchflußrate und die angesaugte Luftmenge. Bei zu feuchtem Schaum Halsverlängerung benutzen und Wasserstand im Abschäumer durch Drehen bzw. Entfernen der Regulierstutzen absenken. Luftblasen im Auslauf. -
Seite 8: Garantie
8. Garantie gewährt eine 24-monatige Garantie ab Kaufdatum auf alle Material- und Verarbeitungsfehler des Gerätes. Als Garantienachweis gilt der Original Kaufbeleg.Während dieser Zeit werden wir das Produkt kostenlos durch Einbau neuer oder erneuerter Teile instandsetzen (ausgenommen Frachtkosten). Im Fall, daß während oder nach Ablauf der Garantiezeit Probleme mit Ihrem Gerät auftreten, wenden Sie sich bitte an Ihren Fachhändler.Diese Garantie gilt nur für den Erstkäufer.
