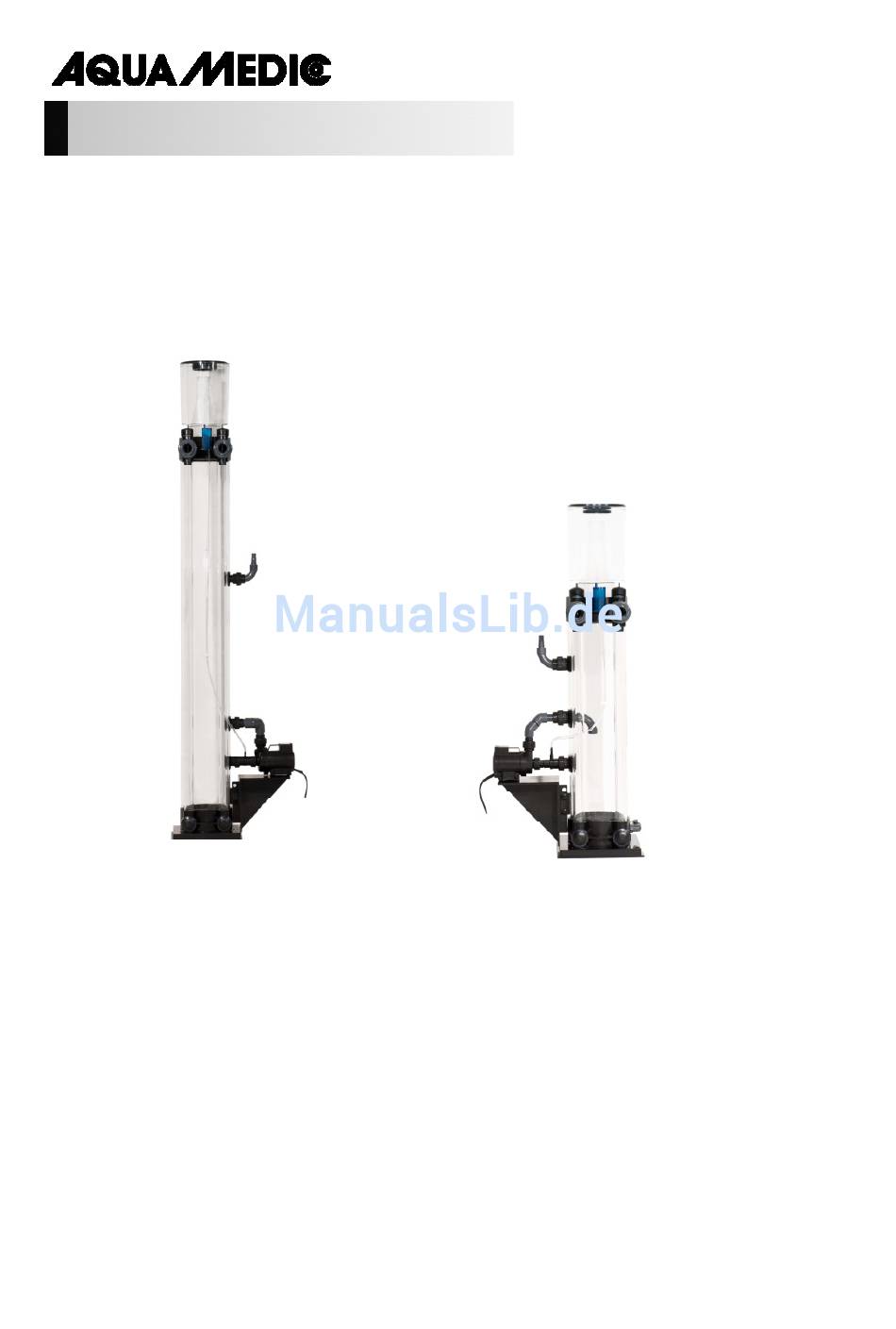

Turboflotor 5000 baby ECO/single 6.0
Bedienungsanleitung D
Eiweißabschäumer für Aquarien bis 5.000 Liter
Mit dem Kauf dieses Eiweißabschäumers haben Sie sich für ein Qualitätsgerät entschieden. Es ist
speziell für den aquaristischen Gebrauch entwickelt und von Fachleuten erprobt worden. Mit diesem
Gerät sind Sie bei richtiger Anwendung in der Lage, die organischen Inhaltsstoffe Ihres
Aquarienwassers wirksam zu entfernen.
AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Germany
__________________________________________________________________________________________
1
