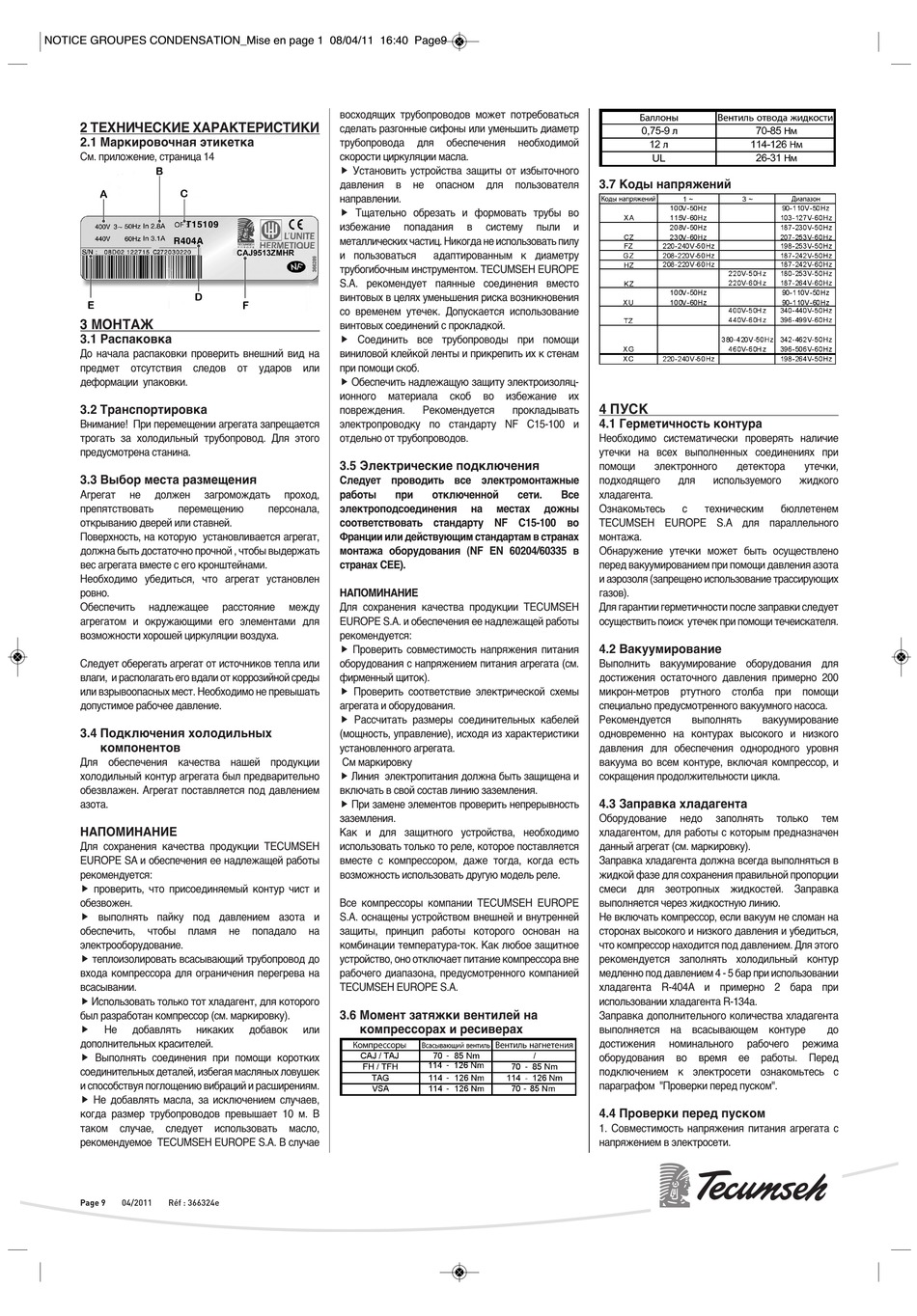

NOTICE GROUPES CONDENSATION_Mise en page 1 08/04/11 16:40 Page9
2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 Маркировочная этикетка
См. приложение, страница 14
3 МОНТАЖ
3.1 Распаковка
До начала распаковки проверить внешний вид на
предмет отсутствия следов от ударов или
деформации упаковки.
3.2 Транспортировка
Внимание! При перемещении агрегата запрещается
трогать за холодильный трубопровод. Для этого
предусмотрена станина.
3.3 Выбор места размещения
Агрегат
не
должен
загромождать
препятствовать
перемещению
открыванию дверей или ставней.
Поверхность, на которую установливается агрегат,
должна быть достаточно прочной , чтобы выдержать
вес агрегата вместе с его кронштейнами.
Необходимо убедиться, что агрегат установлен
ровно.
Обеспечить
надлежащее
агрегатом и окружающими его элементами для
возможности хорошей циркуляции воздуха.
Следует оберегать агрегат от источников тепла или
влаги, и располагать его вдали от коррозийной среды
или взрывоопасных мест. Необходимо не превышать
допустимое рабочее давление.
3.4 Подключения холодильных
компонентов
Для обеспечения качества нашей продукции
холодильный контур агрегата был предварительно
обезвлажен. Агрегат поставляется под давлением
азота.
НАПОМИНАНИЕ
Для сохранения качества продукции TECUMSEH
EUROPE SA и обеспечения ее надлежащей работы
рекомендуется:
проверить, что присоединяемый контур чист и
обезвожен.
выполнять пайку под давлением азота и
обеспечить,
чтобы
пламя
электрооборудование.
теплоизолировать всасывающий трубопровод до
входа компрессора для ограничения перегрева на
всасывании.
Использовать только тот хладагент, для которого
был разработан компрессор (см. маркировку).
Не
добавлять
никаких
дополнительных красителей.
Выполнять соединения при помощи коротких
соединительных деталей, избегая масляных ловушек
и способствуя поглощению вибраций и расширениям.
Не добавлять масла, за исключением случаев,
когда размер трубопроводов превышает 10 м. В
таком случае, следует использовать масло,
рекомендуемое TECUMSEH EUROPE S.A. В случае
Page 9
04/2011
Réf : 366324e
восходящих трубопроводов может потребоваться
сделать разгонные сифоны или уменьшить диаметр
трубопровода
скорости циркуляции масла.
Установить устройства защиты от избыточного
давления в не опасном для пользователя
направлении.
Тщательно обрезать и формовать трубы во
избежание
металлических частиц. Никогда не использовать пилу
и пользоваться
трубогибочным инструментом. TECUMSEH EUROPE
S.A. рекомендует паянныe соединения вместо
винтовых в целях уменьшения риска возникновения
со временем утечек. Допускается использование
винтовых соединений с прокладкой.
Соединить все трубопроводы при помощи
виниловой клейкой ленты и прикрепить их к стенам
при помощи скоб.
Обеспечить надлежащую защиту электроизоляц -
ионного
материала
повреждения.
электропроводку по стандарту NF C15-100 и
отдельно от трубопроводов.
3.5 Электрические подключения
Следует проводить все электромонтажные
проход,
работы
при
персонала,
электроподсоединения
соответствовать стандарту NF C15-100 во
Франции или действующим стандартам в странах
монтажа оборудования (NF EN 60204/60335 в
странах CEE).
НАПОМИНАНИЕ
расстояние
между
Для сохранения качества продукции TECUMSEH
EUROPE S.A. и обеспечения ее надлежащей работы
рекомендуется:
Проверить совместимость напряжения питания
оборудования с напряжением питания агрегата (см.
фирменный щиток).
Проверить соответствие электрической схемы
агрегата и оборудования.
Рассчитать размеры соединительных кабелей
(мощность, управление), исходя из характеристики
установленного агрегата.
См маркировку
Линия электропитания должна быть защищена и
включать в свой состав линию заземления.
При замене элементов проверить непрерывность
заземления.
Как и для защитного устройства, необходимо
использовать только то реле, которое поставляется
вместе с компрессором, даже тогда, когда есть
возможность использовать другую модель реле.
Все компрессоры компании TECUMSEH EUROPE
S.A. оснащены устройством внешней и внутренней
не
попадало
на
защиты, принцип работы которого основан на
комбинации температура-ток. Как любое защитное
устройство, оно отключает питание компрессора вне
рабочего диапазона, предусмотренного компанией
TECUMSEH EUROPE S.A.
3.6 Момент затяжки вентилей на
компрессорах и ресиверах
добавок
или
для
обеспечения
необходимой
попадания
в
систему
пыли
и
адаптированным к диаметру
скоб
во
избежание
их
Рекомендуется
прокладывать
отключенной
сети.
Все
на
местах
дожны
3.7 Коды напряжений
4 ПУСК
4.1 Герметичность контура
Необходимо систематически проверять наличие
утечки на всех выполненных соединениях при
помощи
электронного
детектора
подходящего
для
используемого
хладагента.
Ознакомьтесь
с
техническим
TECUMSEH EUROPE S.A для параллельного
монтажа.
Обнаружение утечки может быть осуществлено
перед вакуумированием при помощи давления азота
и аэрозоля (запрещено использование трассирующих
газов).
Для гарантии герметичности после заправки следует
осуществить поиск утечек при помощи течеискателя.
4.2 Вакуумирование
Выполнить вакуумирование оборудования для
достижения остаточного давления примерно 200
микрон-метров ртутного столба при помощи
специально предусмотренного вакуумного насоса.
Рекомендуется
выполнять
вакуумирование
одновременно на контурах высокого и низкого
давления для обеспечения однородного уровня
вакуума во всем контуре, включая компрессор, и
сокращения продолжительности цикла.
4.3 Заправка хладагента
Оборудование
недо
заполнять
хладагентом, для работы с которым предназначен
данный агрегат (см. маркировку).
Заправка хладагента должна всегда выполняться в
жидкой фазе для сохранения правильной пропорции
смеси для зеотропных жидкостей. Заправка
выполняется через жидкостную линию.
Не включать компрессор, если вакуум не сломан на
сторонах высокого и низкого давления и убедиться,
что компрессор находится под давлением. Для этого
рекомендуется заполнять холодильный контур
медленно под давлением 4 - 5 бар при использовании
хладагента R-404A и примерно 2 бара при
использовании хладагента R-134a.
Заправка дополнительного количества хладагента
выполняется на всасывающем контуре
достижения
номинального
рабочего
оборудования во время ее работы. Перед
подключением к электросети ознакомьтесь с
параграфом "Проверки перед пуском".
4.4 Проверки перед пуском
1. Совместимость напряжения питания агрегата с
напряжением в электросети.
утечки,
жидкого
бюллетенем
только
тем
до
режима
